『值得一提』老机箱新折腾，分享一台最近完成的 M-ATX 主机( 三 )
金属散热片依旧使用矮马甲设计，34.1mm 的高度可以更好兼容塔式风冷散热器。
文章图片

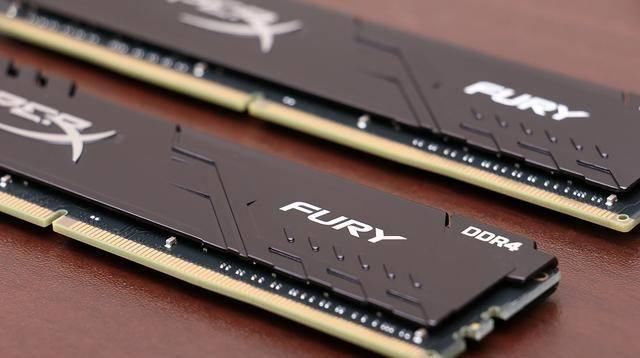

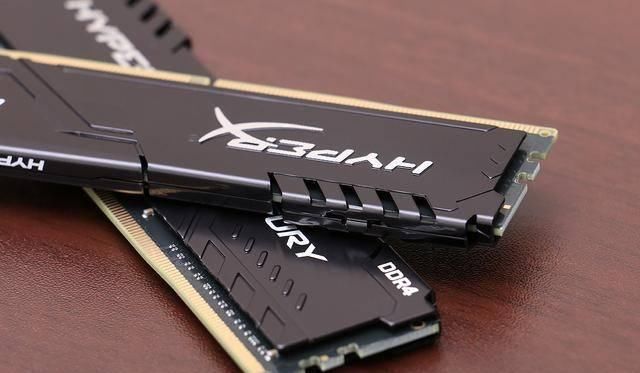

散热片表面加入了图案装饰，内存最厚的地方为 8.2mm，比高端的 Predator 掠食者系列内存窄了 1.1 mm。
文章图片

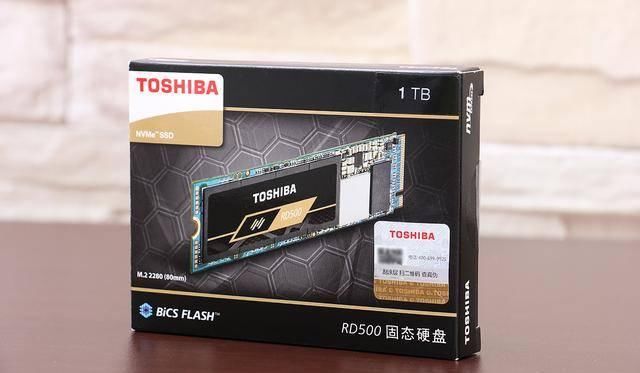

西数 SN750 和东芝 RD500 是近期两款人气较高的性能向 M.2 SSD，综合价格以及考虑到发热量的问题，最终选择了后者。
文章图片

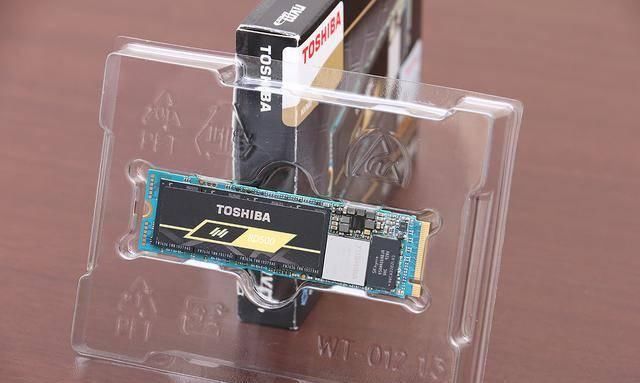

东芝 RD500 1TB M.2 SSD 使用东芝自家 TC58NC1201GST 主控搭配两颗共 1GB 的海力士 DRAM 缓存，正反两面共八颗 NAND 颗粒组成 1TB 的容量。
文章图片

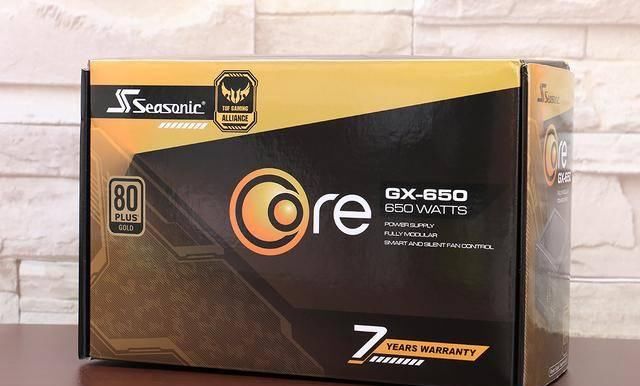

电源来自海韵 CORE GX-650，基于 LLC 谐振 + SR 同步整流 + DC to DC 架构并使用全日系 105℃ 电解电容与固态电容。型号中的 G 代表 80 PLUS 金牌认证，X 代表全模组，650 就是额定功率 650W 的意思。CORE 系列面向主流电竞玩家，提供7年质保。
文章图片

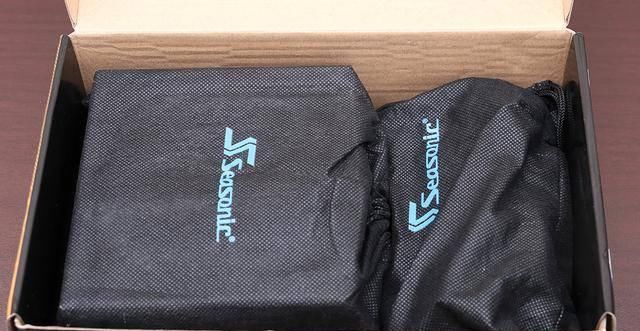

取出缓冲保护材料后，电源和模组线材分别装在两个无纺布袋中。
文章图片

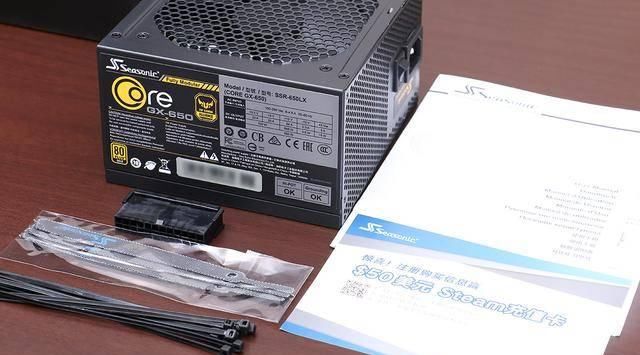

电源附送尼龙扎带和魔术贴轧带若干，另外还有一个相当于短接电源绿线黑线的启动检测工具。
文章图片
电源标配全黑软胶扁平线，支持双 8 pin 输出，可上中高端显卡，SATA 供电提供标准与 180° 弯头两种设计，对走线还是比较友好的。不过面对 RM3 这种背线空间紧张或者是某些走线特别苛刻的 ITX 机箱而言，定制模组线显然是更加好的解决方案。

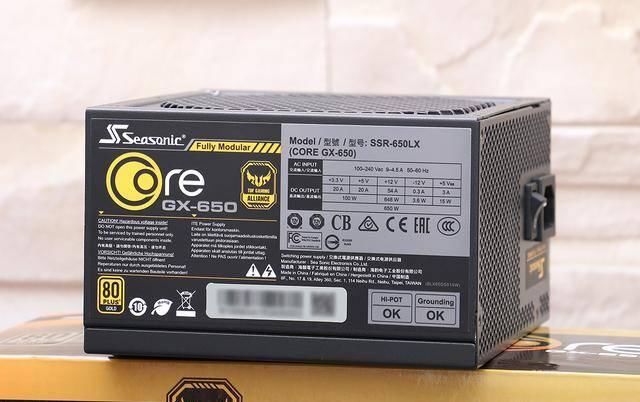

从铭牌可以见，+12V 使用单路输出，功率为 648W。
文章图片

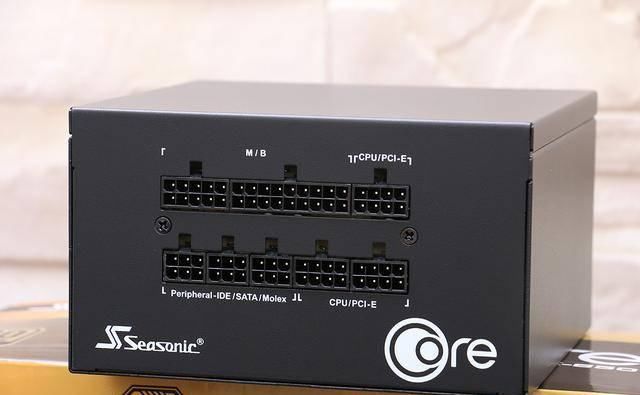

模组线接口一侧。根据产品的介绍，针脚与高密度铜柱在 PCB 上使用无导线连接技术，可靠性更高。
文章图片

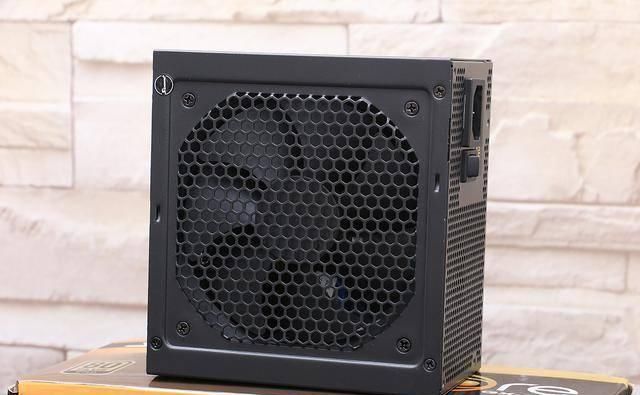

海韵 CORE GX-650 使用一枚支持智能温控和自动调控转速的 12cm 风扇，14cm 的小尺寸机身用在 RM3 上面很合适。
文章图片

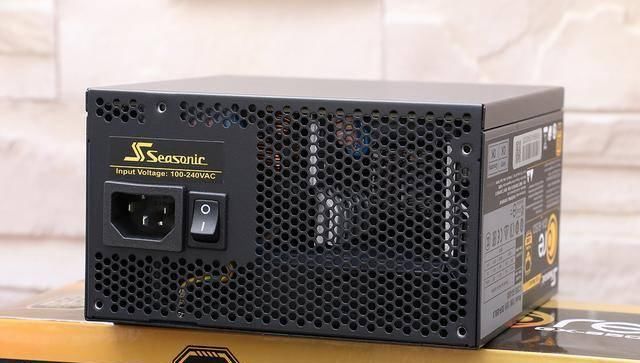

出风口一侧。电源接口旁边带开关。
文章图片

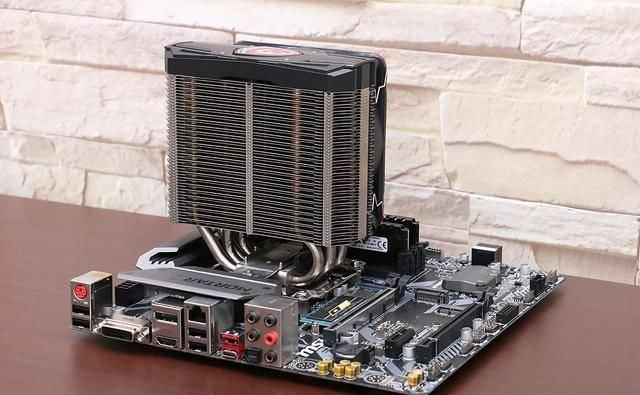

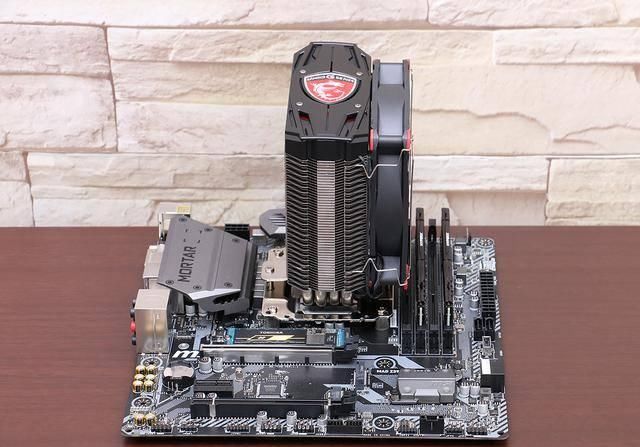

CPU 散热器来自微星 CORE FROZR L，由利民代工的四热管塔式风冷，标配一枚 12cm 静音风扇，目前已经绝版。对付 i5-9600KF，我看单风扇就够了。
文章图片
文章图片
文章图片
文章图片

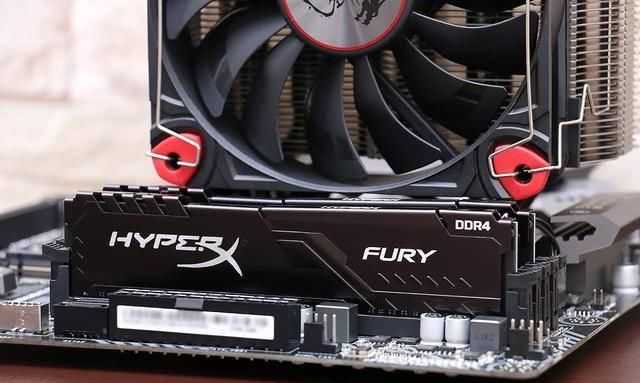

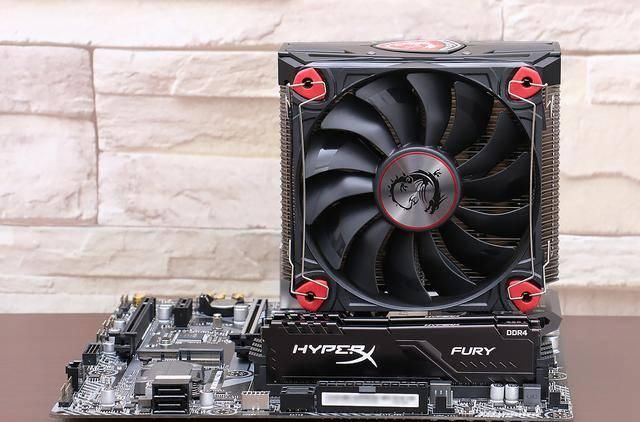

内存的高度刚好到风扇边缘，即使插满四条内存也不会冲突。
文章图片

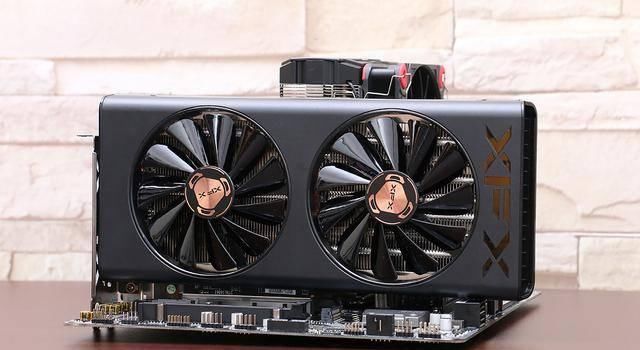

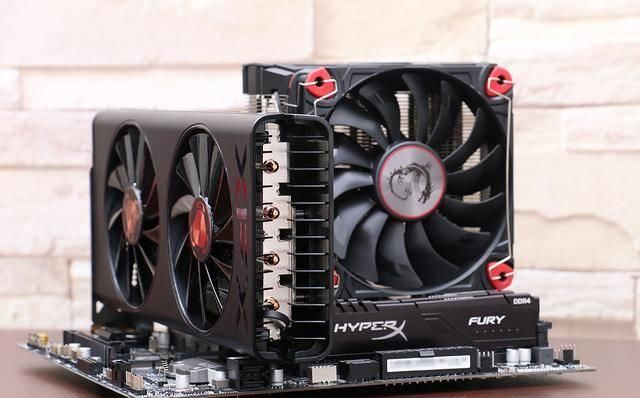

插上显卡看看效果，这个角度装到机箱之后就看不到了。
文章图片
文章图片
