『值得一提』老机箱新折腾，分享一台最近完成的 M-ATX 主机( 二 )
文章图片
声音部分，音频分割线、音频电解电容，基本是现在新主板的标配了。

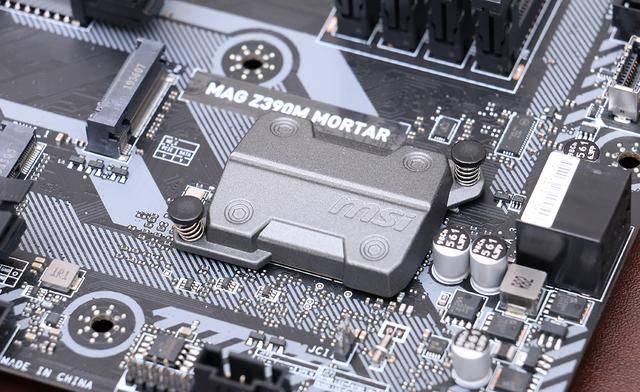

芯片组散热片。
文章图片

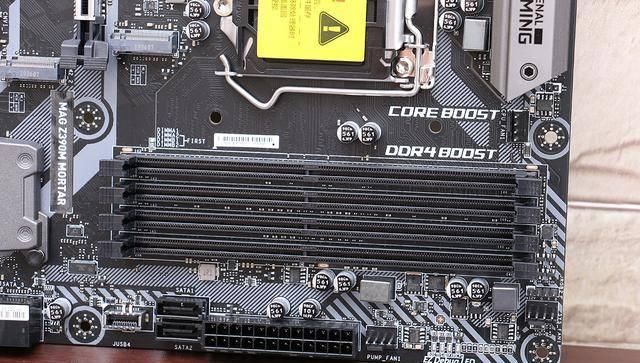

i5-9600KF 官方标称最高支持 DDR4-2666，但目前 Z390 平台都会支持内存超频。借助 DDR4 Boost 技术，微星官方宣称 Z390M MORTAR 内存最高可支持到 DDR4-4400，四条插槽最高支持 128GB 的容量。
文章图片

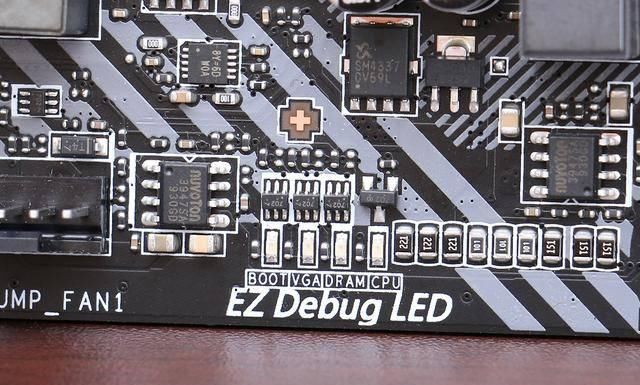

EZ Debug LED，通过四颗 LED 分别显示对应的开机故障，可以取代传统的开机喇叭，反正喇叭我是不装了。
文章图片

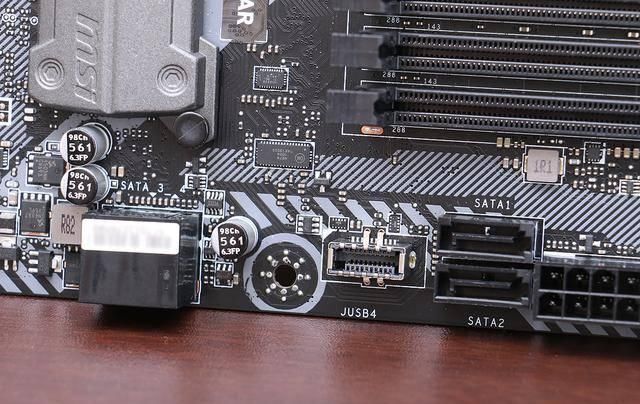

这次装机并没有使用 SATA 设备，毕竟 1TB M.2 SSD 已经基本够用，其它数据放 NAS 即可。Z390M MORTAR 的四个 SATA 接口分成两组，避免了与显卡打架。
文章图片
文章图片

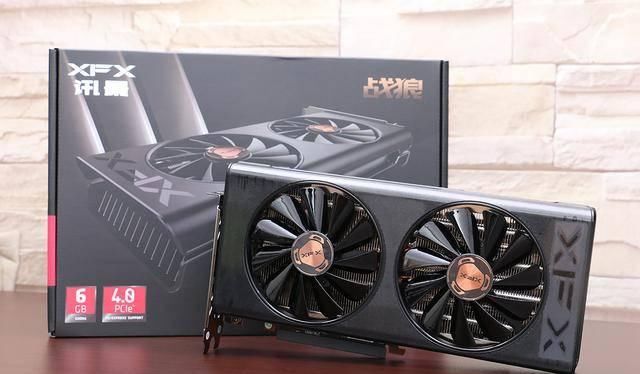

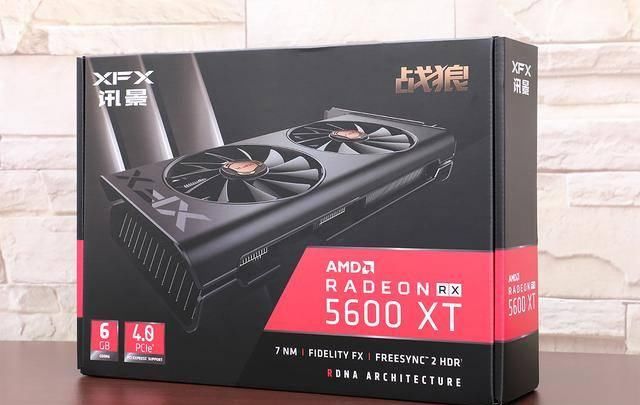

显卡风扇整流罩以及金属背板部分在出厂时已经贴膜，应该是为了避免在运输途中刮花，但到了用户手中之后，更大的作用莫过于增加了开箱时的仪式感。
文章图片
撕贴膜再爽不过了。显卡风扇整流罩材质是塑料，表面使用磨砂工艺。讯景 RX 5600XT 6GB 战狼版并没有加入任何 RGB 灯光，甚至连 LOGO 灯也没有，十分纯粹低调的设定。
文章图片

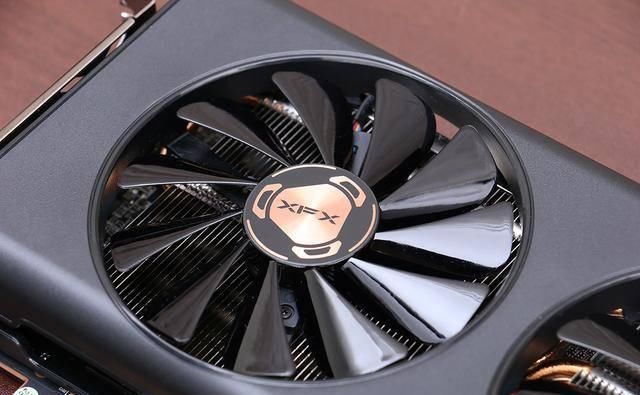

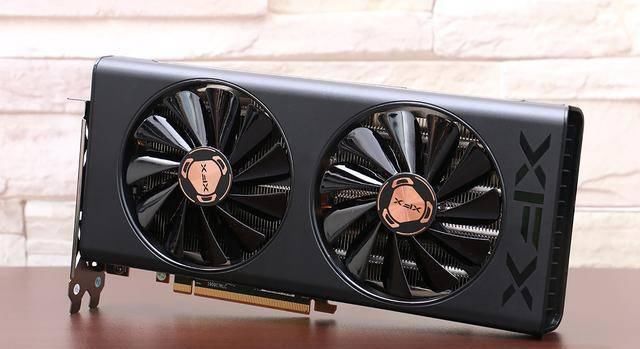

10cm 11 叶片双风扇，轴心使用了复古铜色的装饰点缀，风扇本身使用低温停转的设定，后面通过实测发现，核心温度低于 55℃ 的话风扇是不工作的。
文章图片

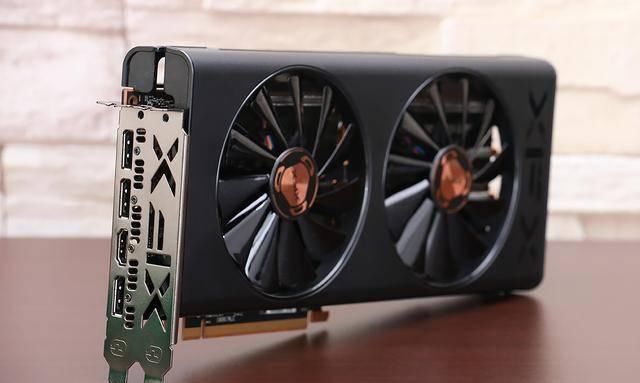

显卡厚度是双槽，挡片使用 XFX LOGO 镂空加上一排散热孔排出显卡热量，接口采用 DP + DP + DP + HDMI 输出。
文章图片

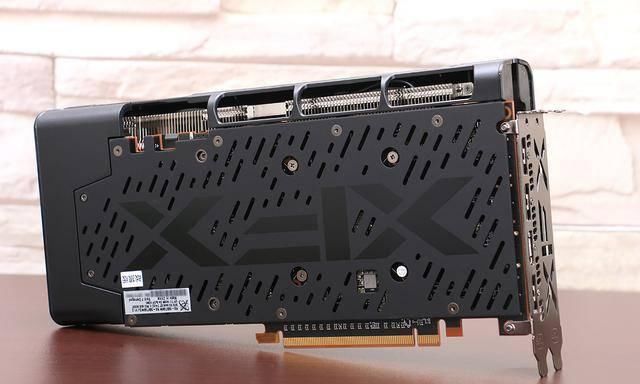

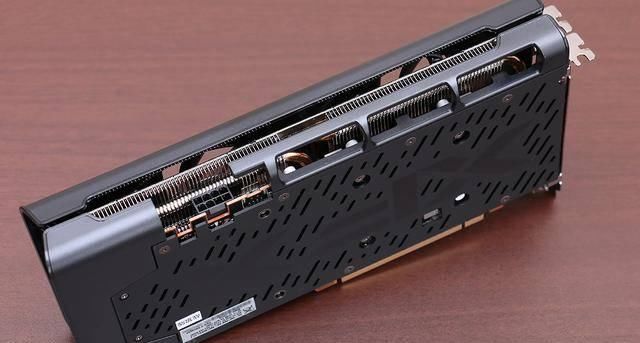

标志性的 XFX LOGO 金属背板，表面磨砂并加入了镂空。。
文章图片
显卡使用 8 pin 外部辅助供电。由于使用了 10cm 双风扇的缘故，显卡散热器的长度和宽度都超过了 PCB 本身，以至于显卡使用了一个塑料罩子将整块显卡包围起来。
文章图片
文章图片

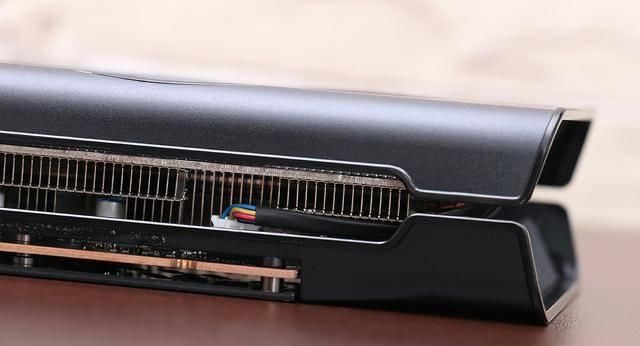

显卡尾部还使用了类似喷射器的栅格造型设计，看介绍可以分割热空气，避免湍流，优化空气流动等等，真够玄学的。

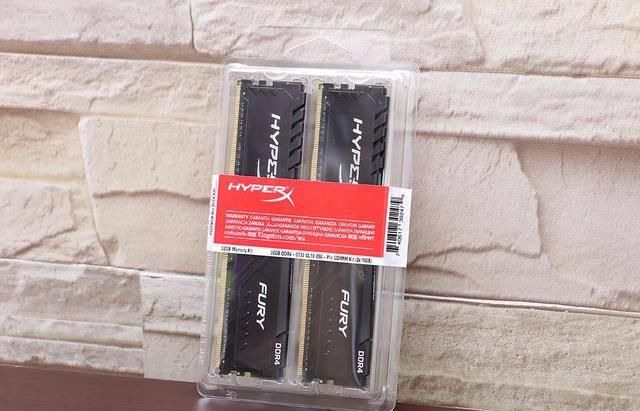

内存使用一套 HyperX Fury DDR4 3733 32GB套装。
文章图片

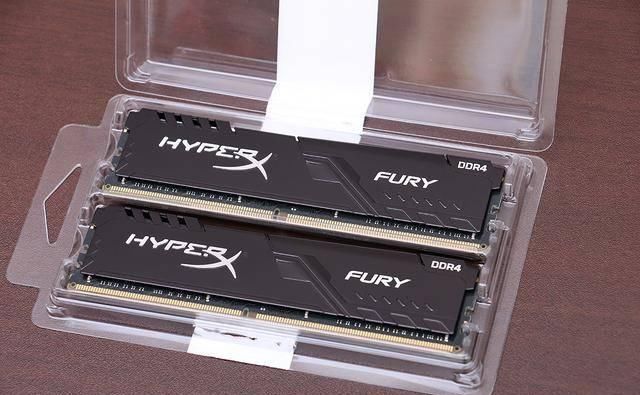

HyperX Fury DDR4 系列单条最高 32GB，手上这套 DDR4 3733 32GB套装内存支持 XMP，内含两组设定分别是 DDR4-3600 CL17 和 DDR4-3733 CL19。

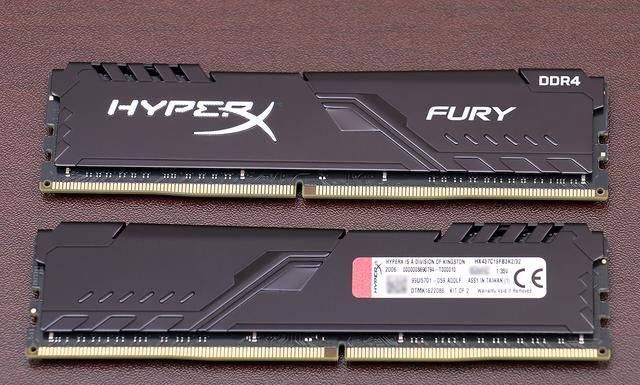

HyperX 是金士顿旗下的专业存储和高端外设品牌，而 FURY 雷电系列则是 HyperX 旗下价格较为亲民的一个系列。早期的 FURY DDR4 内存散热片外观沿用了 FURY DDR3 的设计，现在终于改款了。
文章图片
文章图片
