假如要做一款电子产品 ， 总得要为电子产品怎么弄一个外壳 ， 但是一开始数量小 ， 很多厂家不愿意做 ， 而且价格很高 ， 怎么呢? 比较好的方法是3D打印 ， 数量一个也可以 ， 价格也便宜 。

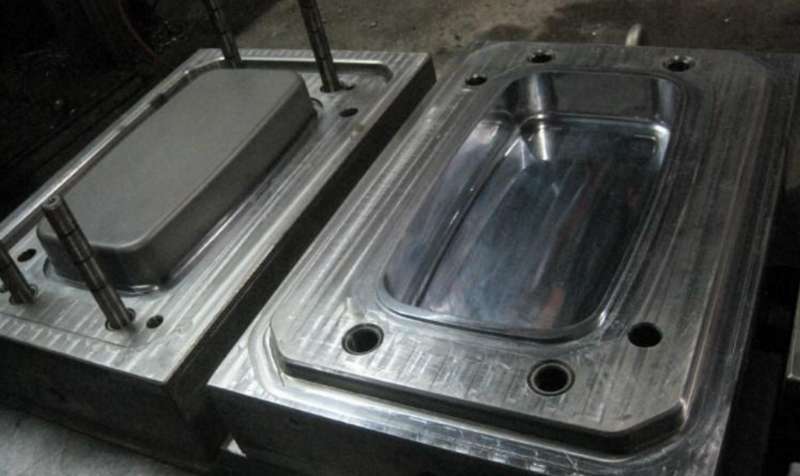

开的钢模
3d打印的外壳
1.开模与3D打印对比
3D打印适用于样机 ， 开模适用于批量生产 。 换句话说 ， 前期样机外壳可先采用3D打印的方式 ， 以后批量生产再开模的方式 。

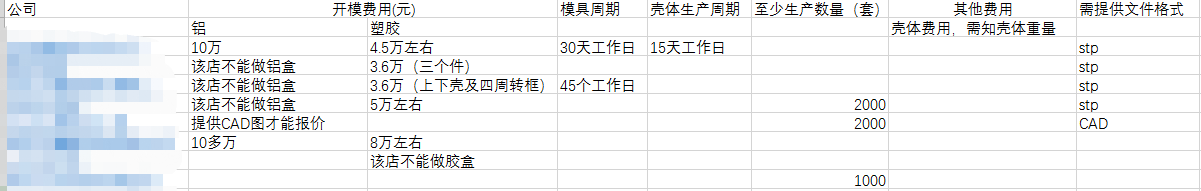

对比过几个商家 ， 开模生产费用3.6万起 ， 3.6万是做塑胶外壳的情况 ， 如果做铝壳的话 ， 则要10万起 ， 而且数量1000套起 ， 交货周期45天起 。 3D打印0.7块钱一克 ， 起步价60元 ， 喷漆起步价150元。 交货周期3-5天 。 如果需要经常打印的话 ， 可自己购买一台3D打印机 ， 价格2000-3000元也有一台了 。
2.3D打印工艺要求 。 据我了解 ， 一般的3D级精度的是0.1mm ， 无论你做什么奇形怪状都可以做出来 ， 只有你设计不到 ， 没有做不好的 。

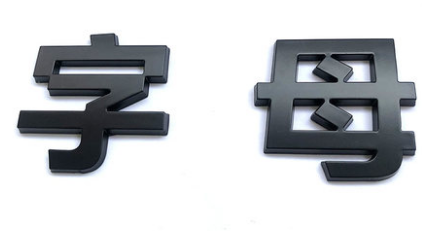

3D打印效果
0.3mm ， 凸起来最少0.3mm ， 间距0.2mm
3.喷漆
3D打印出来的物体只是材料本身的颜色而已 ， 比如白色 ， 红色 。 如果不符合你的颜色 ， 可以选择喷漆 。
喷漆(金属银)的效果
4.在外壳印文字的方式
4.1 3D打印打字凸起来或凹下去的文字 。 3D打印打字凸起来的工艺要求“字体最细线条是0.3mm ， 凸起来最少0.3mm ， 间距0.2mm” ， 其实字体是比较大的 ， 如果需要更小的文字 ， 可以通过丝印的方式 。

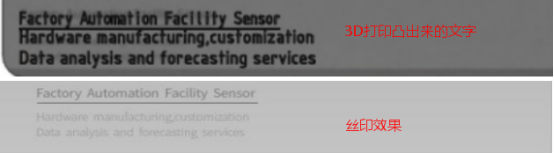

丝印的字更小
4.2.丝印
丝网印刷属于孔版印刷 ， 它与平印、凸印、凹印一起被称为四大印刷方法 。 孔版印刷包括誊写版、镂孔花版、喷花和丝网印刷等 。 孔版印刷的原理是:印版(纸膜版或其它版的版基上制作出可通过油墨的孔眼)在印刷时 ， 通过一定的压力使油墨通过孔版的孔眼转移到承印物(纸张、陶瓷等)上 ， 形成图象或文字 。
在3D打印的外壳的基础上再丝印 ， 价格会贵一些 ， 颜色越多 ， 价格越贵 。 设计图上的文字与图案有6种颜色 ， 若6种颜色都做 ， 价格贵一些 。 下面是一个300g外壳喷漆加丝印的价格对比表 。
2种颜色的情况 ， 丝印3套500元 ， 第1套300元 ， 拿到货后 ， 效果可以的话 ， 再生产2个 ， 再给200元2套 ， 一共3套 ， 一共500元 。
6种颜色的情况 ， 丝印3套900元 ， 第1套700元 ， 拿到货后 ， 效果可以的话 ， 再生产2个 ， 再给200元2套 ， 一共3套 ， 一共900元 。
5.3D打印步骤
【|外壳手板打样小批量生产】首先设计师设计好外壳 ， 然后结构工程师根据设计师的效果图设计3D打印文件 ， 一般为stpstlstep等文件 ， 最后提供3D打印文件给厂家生产 ， 3D打印外壳搞定!
