不服■不服不行！硬核拆解1968年的美国军用计算机（附高清图）( 四 )
白色的是摩托罗拉的芯片
文章图片

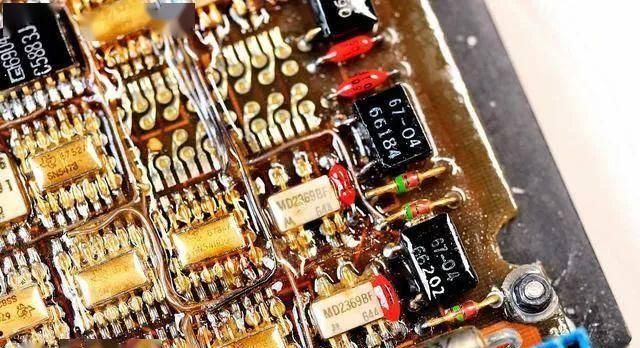

SN5400，大名鼎鼎的TI出现了！

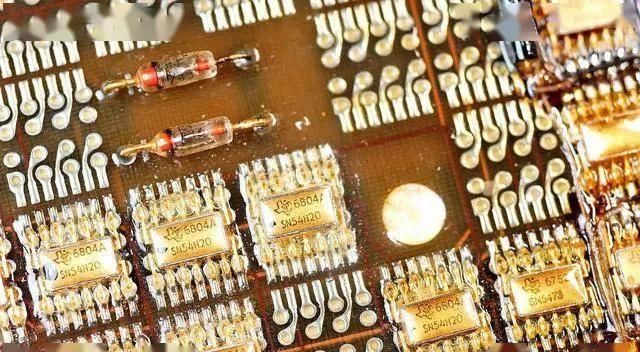

这是flat pack封装的74系列TTL芯片，生产日期1968年第四周。54代表军用级别芯片，5400自然是大名鼎鼎的4与非门了
据说1968年的时候一颗这样的芯片价值20美刀，显然整个系统造价一定不菲
文章图片

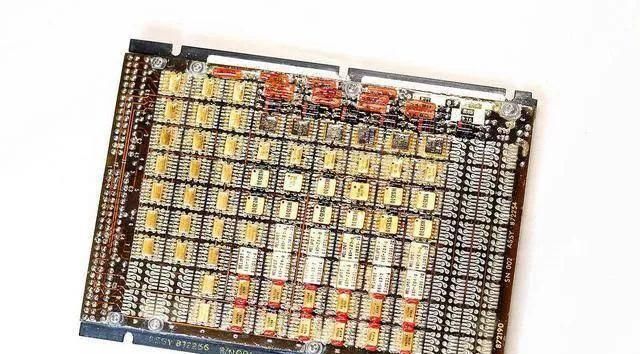

模块的另一边也有一个类似的电路板
正面和之前的完全一样，估计是磁芯读写的前端电路
文章图片

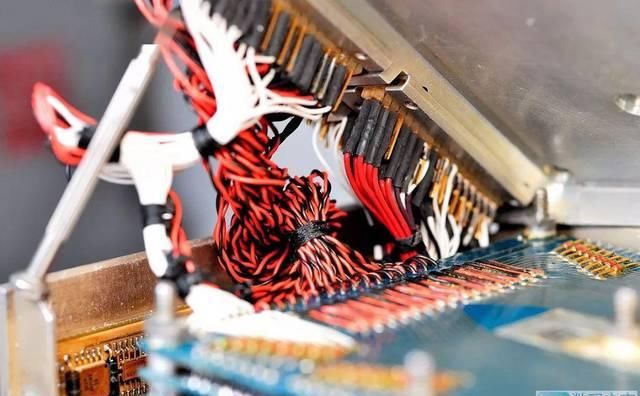

飞线还是不能避免的
文章图片

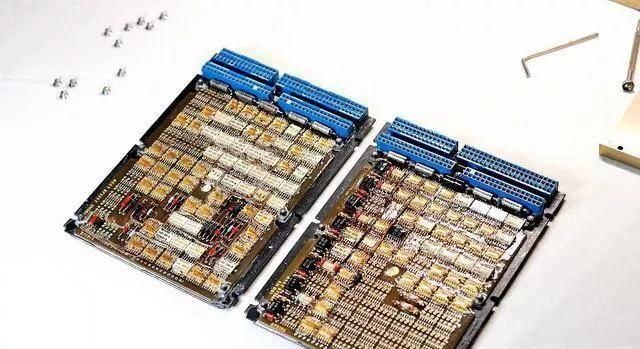

两块板子合影，这是反面，功能不同，元件排布也不一样
文章图片

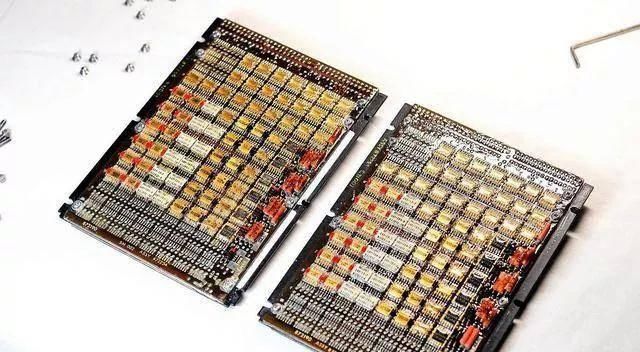

正面，看似是一样的
文章图片

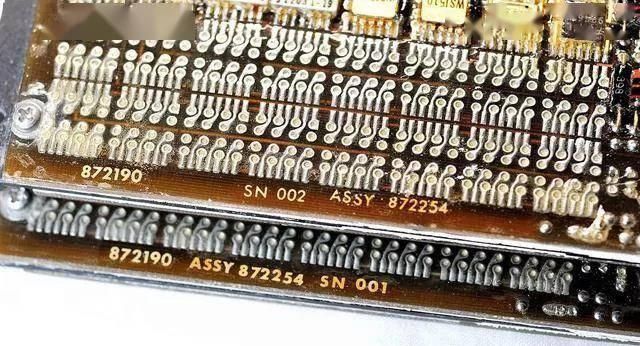

看看序列号，一个是01，一个是02。序列号是丝印上去的，老美真是费心了。。。
文章图片

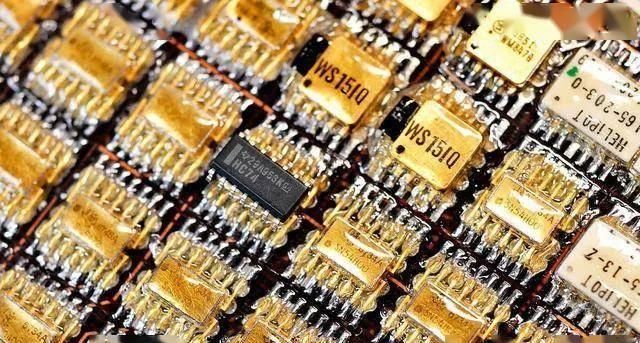

近照，现代的74HC芯片和50年前的54芯片同台亮相
发现虽然过了这么久，贴片SO封装的脚距和50年前却完全没有变化。不得不感慨老美制定规范时的远见。再看看我们，很多规范都是朝令夕改，难以延续。
文章图片

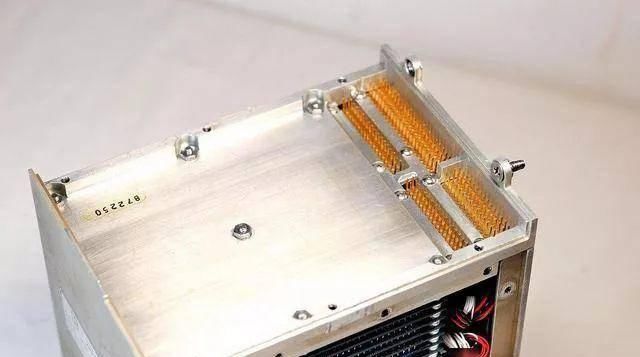

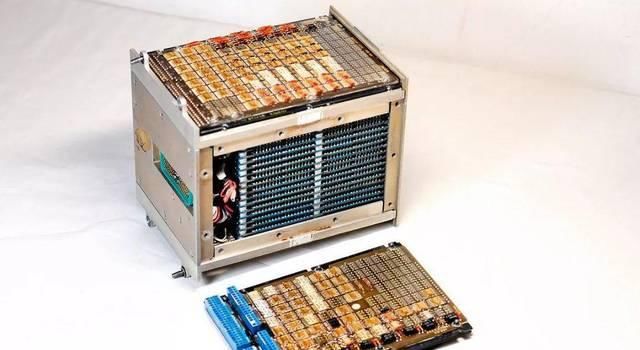

拆掉板子后的模块，不锈钢材质
镀金接口
文章图片
再拆，可以看到磁芯存储堆了
最顶上是二极管板，下面的都是磁芯板。可惜焊在一起的，不能无损拆解，所以不拆了
二极管阵列
一堆走线
文章图片
这里还有个小板，上面的芯片简直。。。

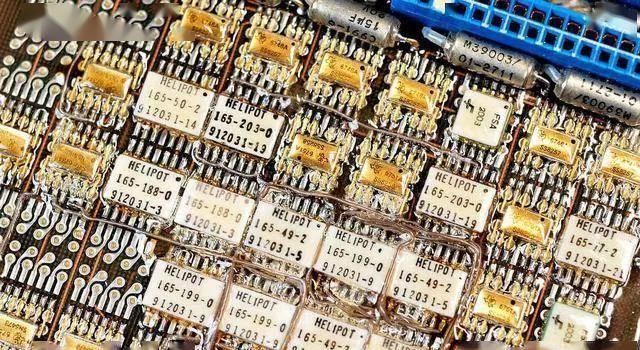

从左至右依次来自国家半导体，德州仪器，摩托罗拉，HELIPOT，最右边是仙童。

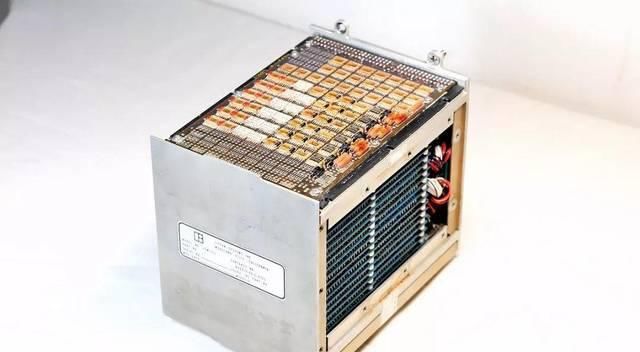

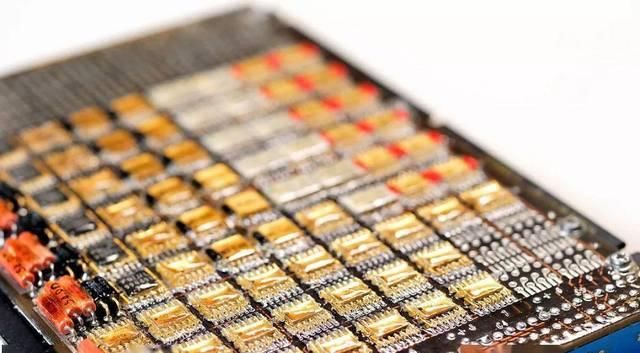

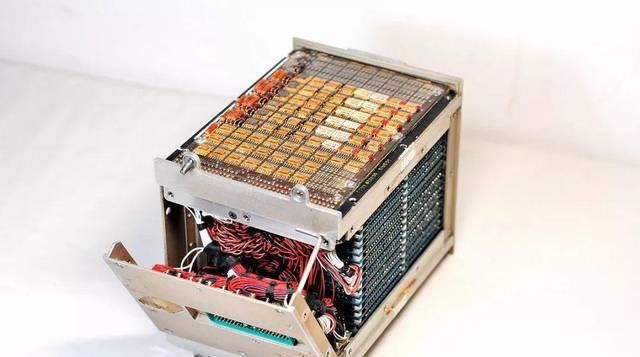

最后来几张模块全貌。因为实在是太美了，忍不住多发几张图
文章图片
文章图片
文章图片
就此拆解完成
最后来张可当桌面的图镇楼
文章图片
