不服■不服不行！硬核拆解1968年的美国军用计算机（附高清图）( 三 )
侧面看
文章图片

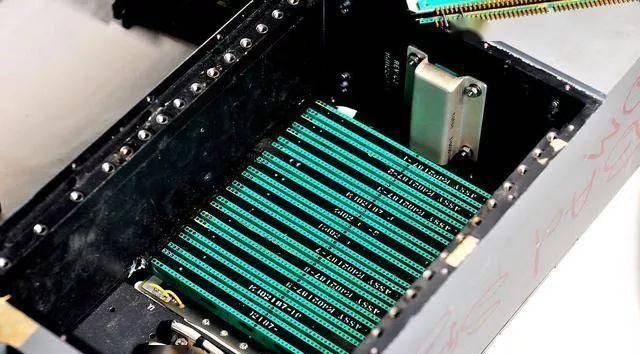

空机箱，每个插座上写了对应模块的编号
文章图片

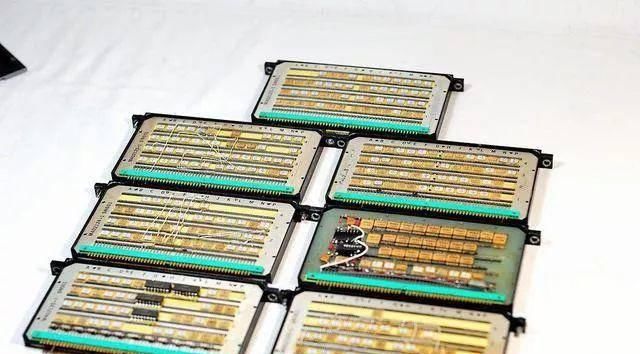

所有电路板合影
文章图片

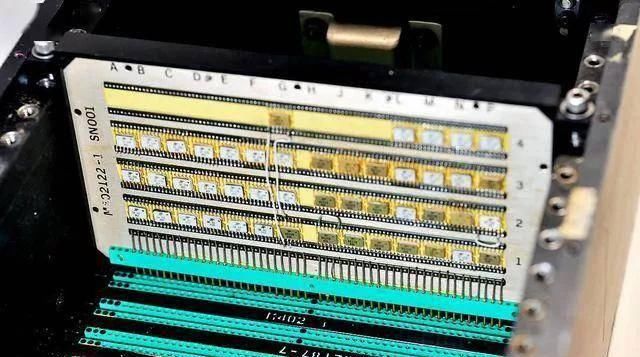

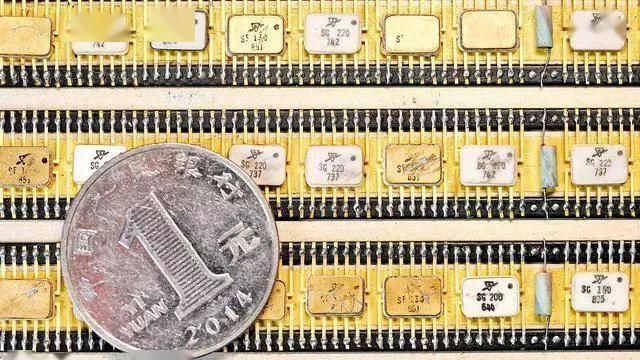

下面看看细节。这些电路板上用的小规模集成电路由美国Sylvania出品。这个公司也是最早生产制造集成电路的厂家之一，然而做到后面就不行了。。。。
不得不提的是，喜万年在1963年研制成功TTL集成电路，是世界上最早制造出TTL集成电路的厂家。这台机器里用的就是喜万年的第一代TTL集成电路。这种迷你的封装叫做flat pack，在60年代较为常见，并且被大量运用于军事设备中。
图中的SGxxx是逻辑门，SFxxx是触发器。根据资料，SG220是与非门，SG200是8输入与非门，SF130时50MHz的j-k触发器。
文章图片
文章图片

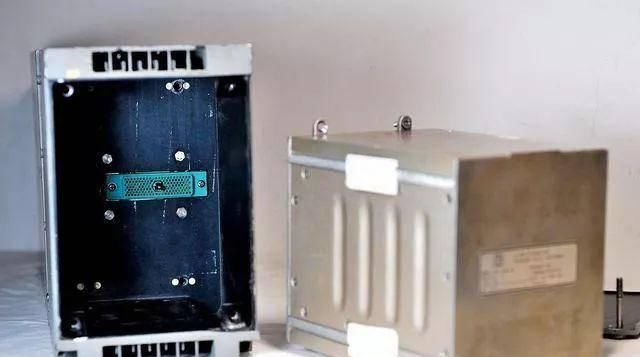

主机里面没啥好看的了，下面打开机器屁股上的盖子看看里面有啥
文章图片

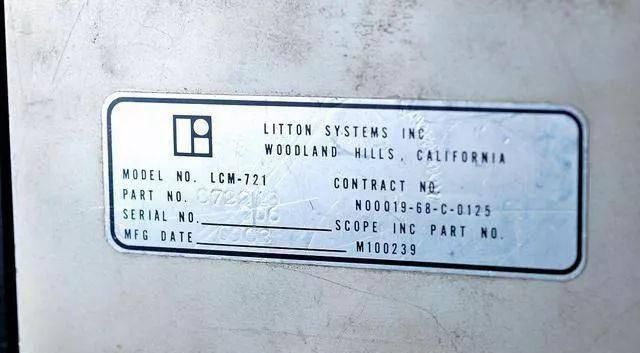

铭牌，这个模块由Litton公司生产。这家公司是美国著名的军火生产商，旗下产品包含了导航系统、火控系统、航空航天等，甚至帮NASA生产过宇航服。
铭牌上没写啥有价值的信息，不过据资料这是个32KB的磁芯存储模块

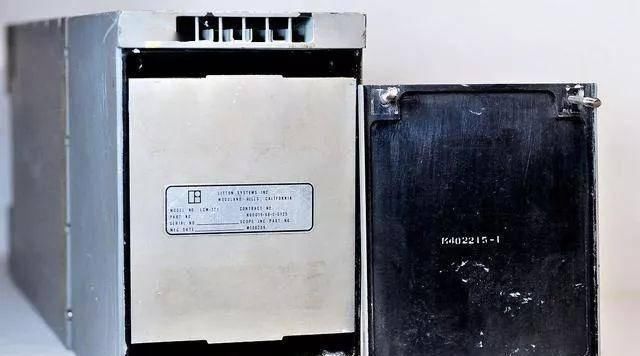

文章图片
拆下来
文章图片

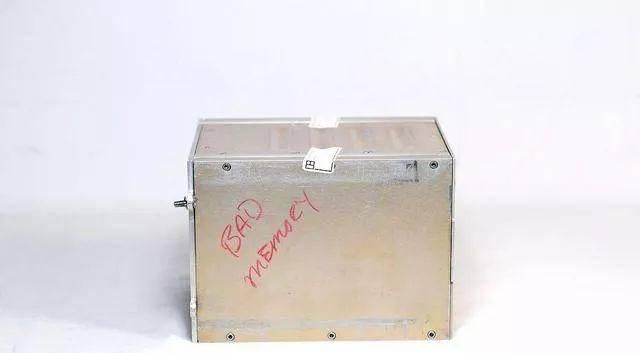

单独看，上面写着bad memory，说明内存模块也坏了23333
文章图片

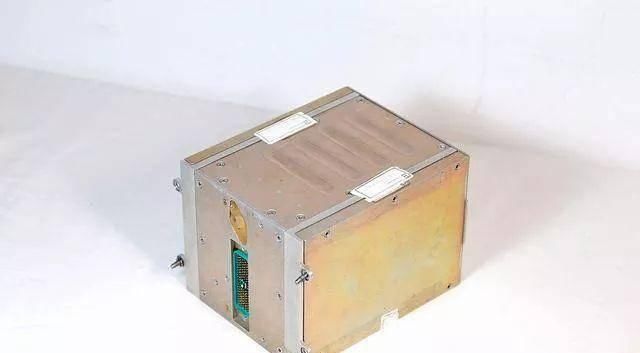

整个模块完全被金属包裹，还贴了封条
文章图片

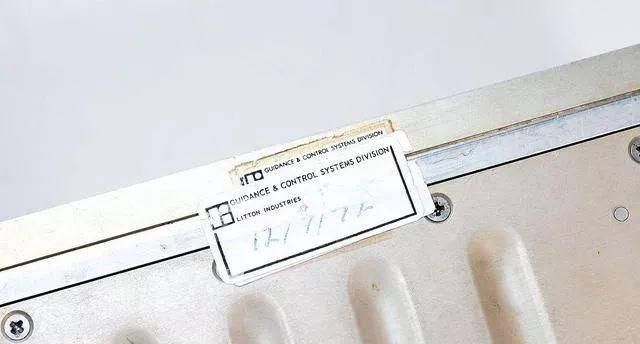

封条写着立顿公司/导航与控制分部，最后日期1972年7月12日
文章图片
本来不想破坏封条，但为了看看里面到底啥样，还是忍痛拆了。。。

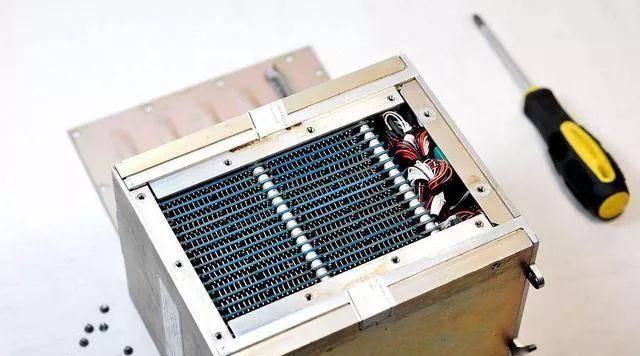

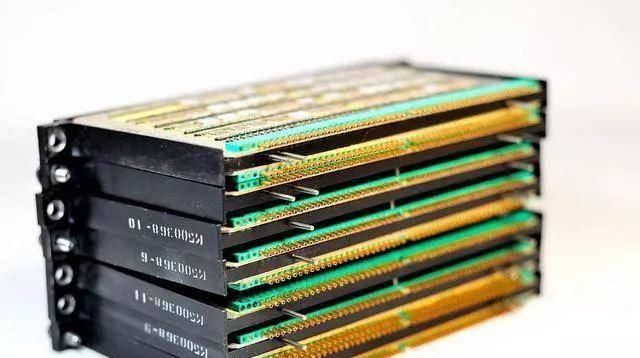

侧面拆掉，看到一堆磁芯存储板，叠在一起
文章图片
换个角度
文章图片
顶上的盖子里应该还有东西，继续拆
刚开盖，一道金光闪过。。。我要瞎了。。。。
文章图片

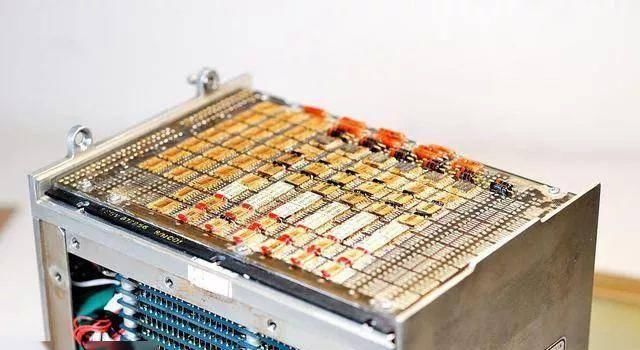

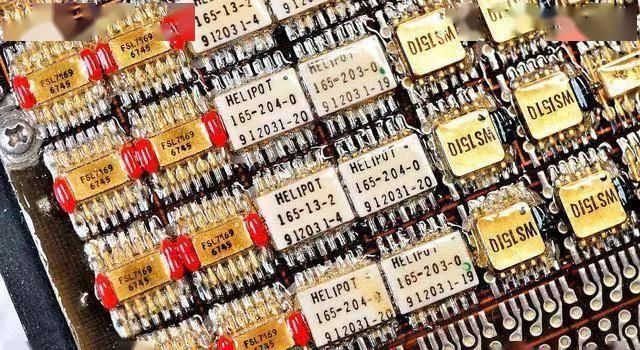

全是金色的芯片，整齐排列着。。。。
不得不说到现在为止，这是我见过最漂亮的电路了
文章图片

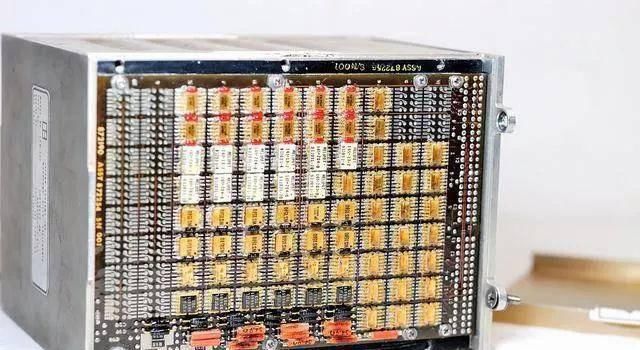

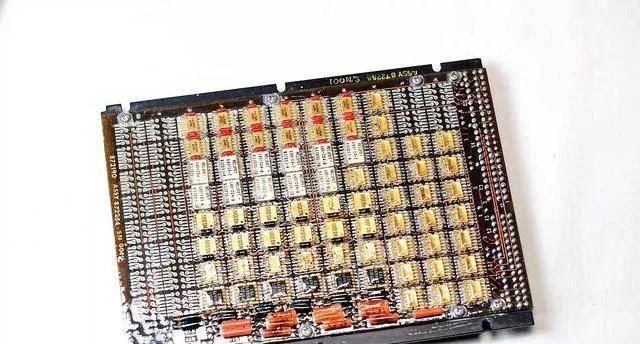

拿下来，这是正面
文章图片
反面还有一层，两块板子分别贴在一块钢板两侧

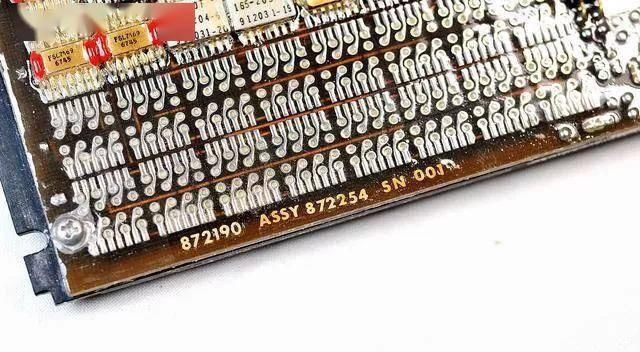

正面电路板编号001
文章图片

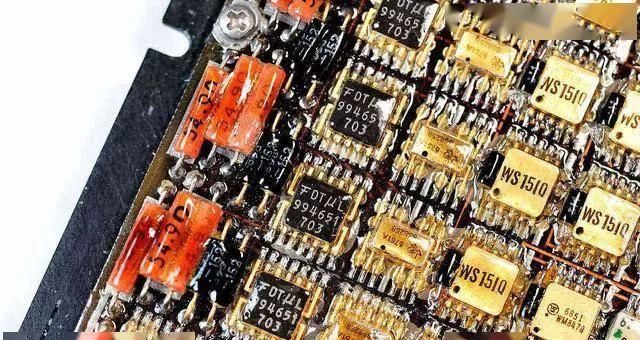

仙童的芯片
文章图片

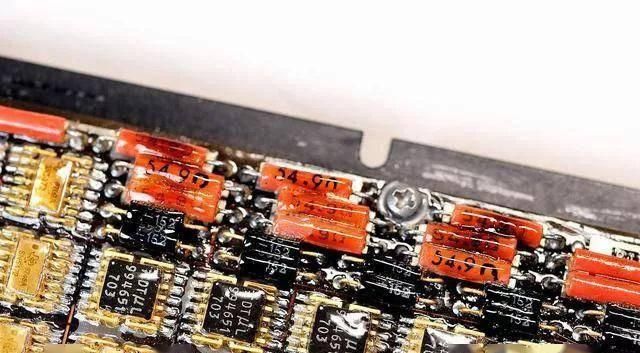

这些是陶瓷排阻
文章图片
电阻
文章图片
