不服■不服不行！硬核拆解1968年的美国军用计算机（附高清图）( 二 )
【 不服■不服不行！硬核拆解1968年的美国军用计算机（附高清图）】侧过来看，电路板上不少芯片
文章图片

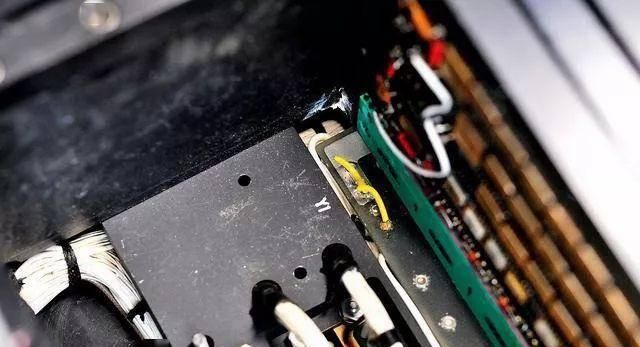

换个角度
文章图片

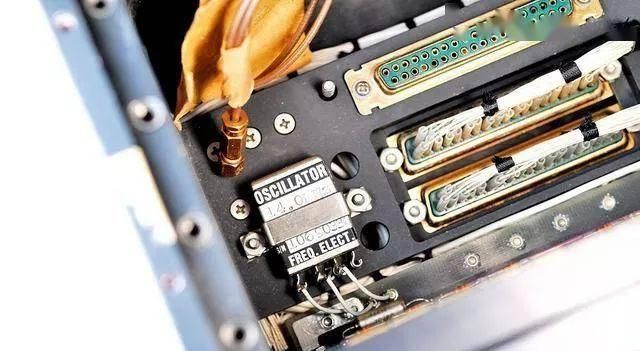

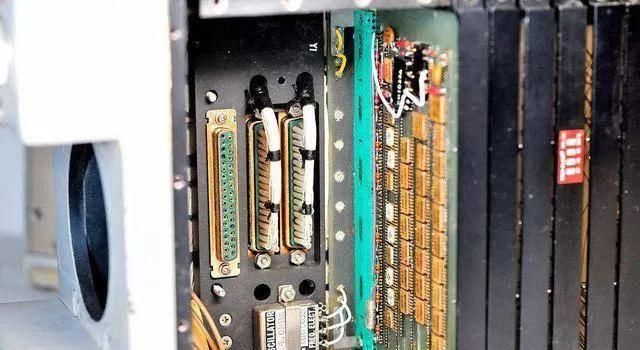

这有个14MHz晶振，好似是有源的，为系统提供时钟
文章图片
还有一个被拆了
文章图片

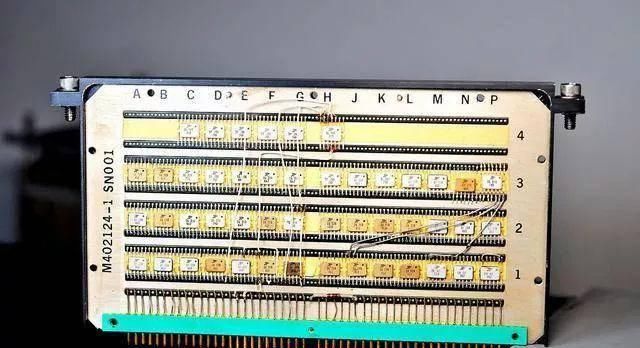

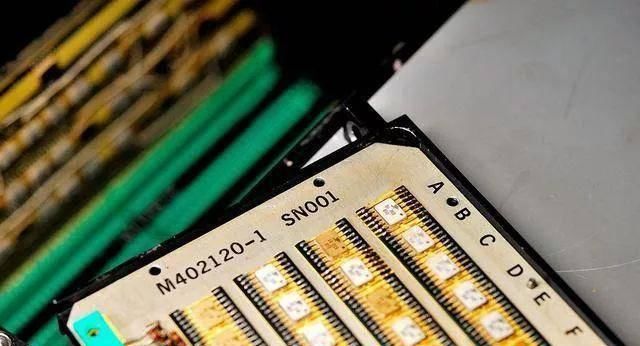

下面拔出第一块板，简直美哭了
难以想象，1968年老美就已经有表面贴片技术了。想当年，阿姆斯特朗还没有登月，东方红还没有上天，大多数中国工程师连集成电路是啥都没听说过
文章图片

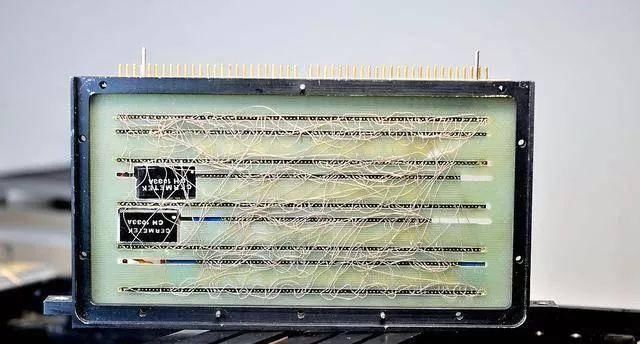

然而反面。。。呃
文章图片

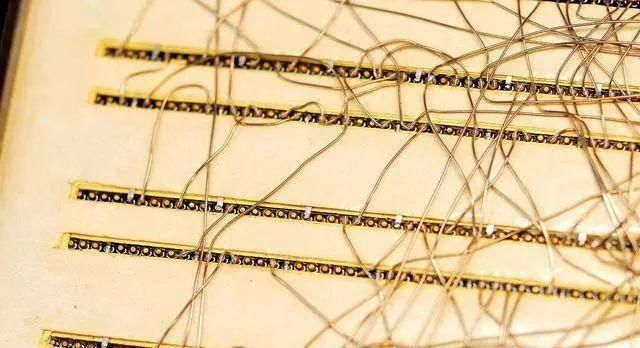

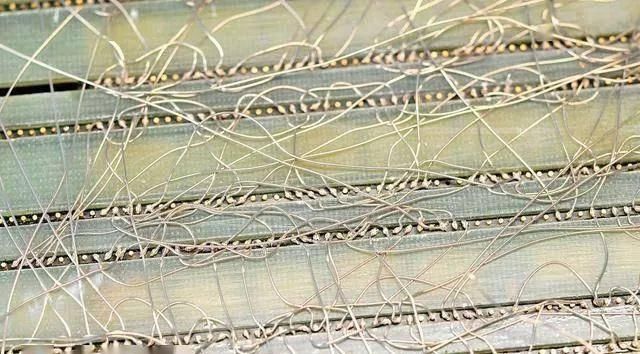

这线走得太飘逸了。。。不过应该也是作为原型机制作的，只是用来验证功能而已。
这上面用的飞线我也是头一次见，似乎是镀银线上裹了一层非常薄的透明绝缘材料，看上去和裸露的一样
文章图片

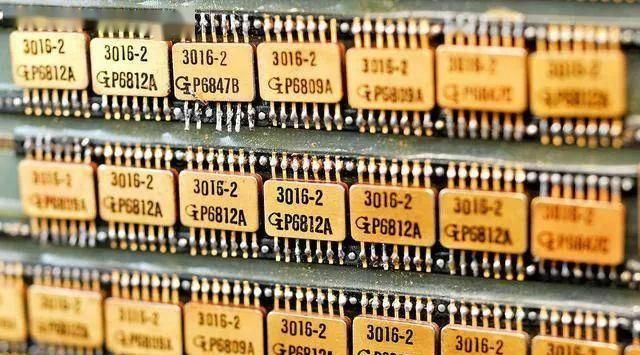

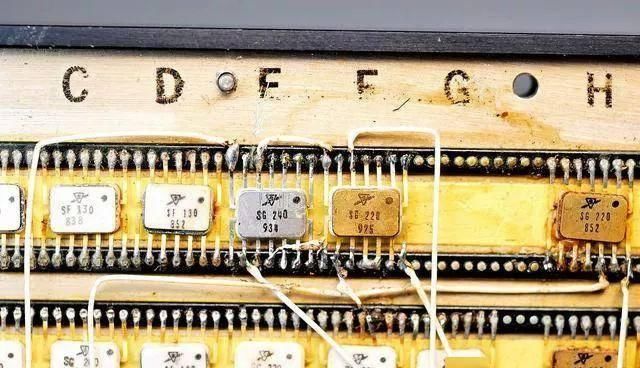

芯片，由通用仪器制造，用途未知。看上去比较像缓存之类的东西。这家公司后来被Microchip公司收购。
文章图片

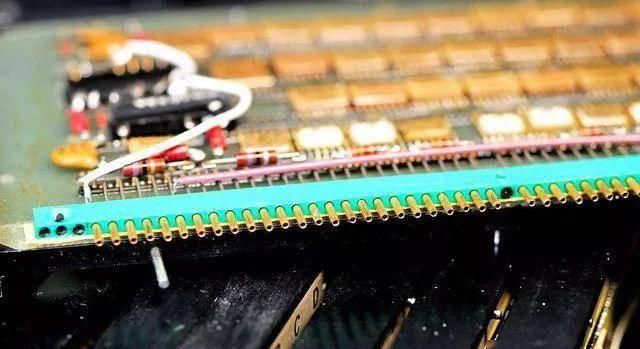

电路板接口也比较特殊，空心镀金圆柱
文章图片

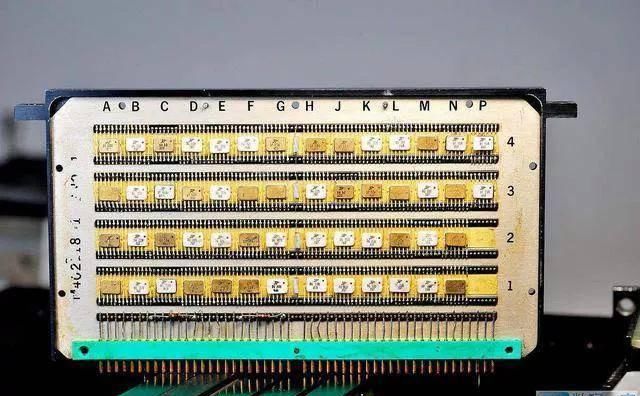

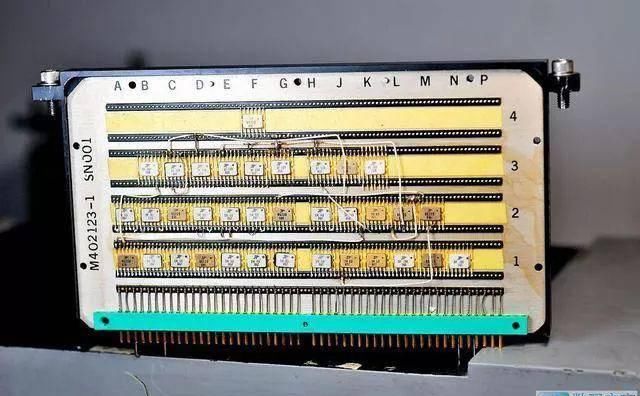

下面取出第二款块板子。
可见电路板完全由不锈钢制成，镶嵌在铝质框架中。
这块板子上全是小规模集成电路，应该用来实现逻辑功能
文章图片
反面也是一样的飘逸
仔细看发现每个芯片的电源和地连接到隐藏在板子内部的电源总线上，其余的脚也是用的特殊镀银飞线
文章图片

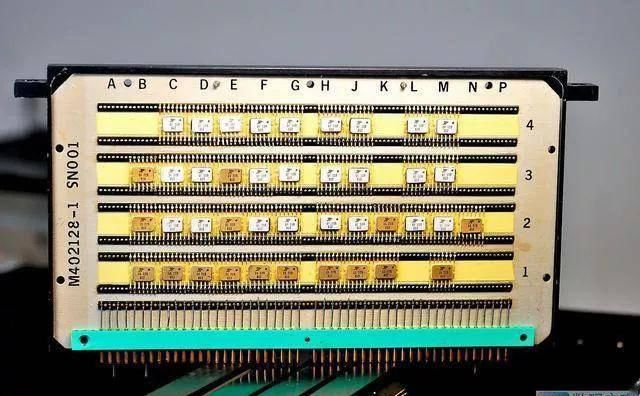

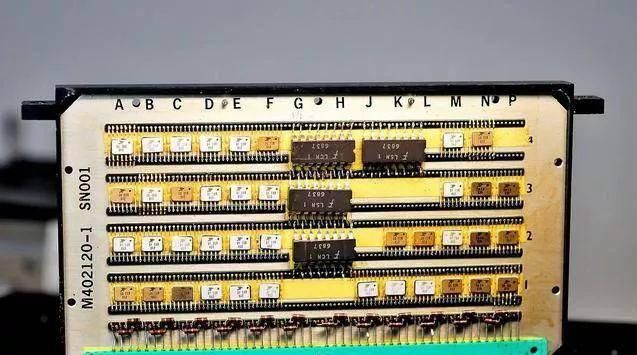

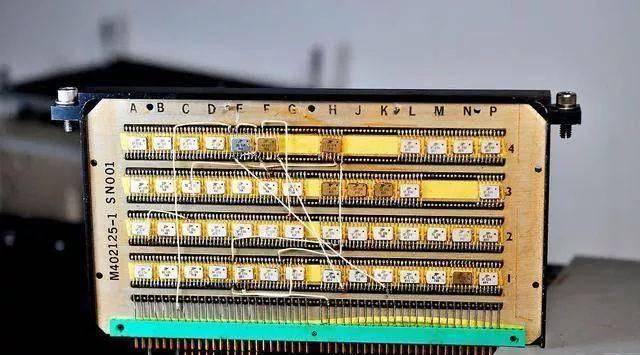

第三块板子，上面除了贴片芯片还多了几个仙童半导体的直插芯片。当然型号都查不到了
文章图片
这块板正反两面都有元件
文章图片

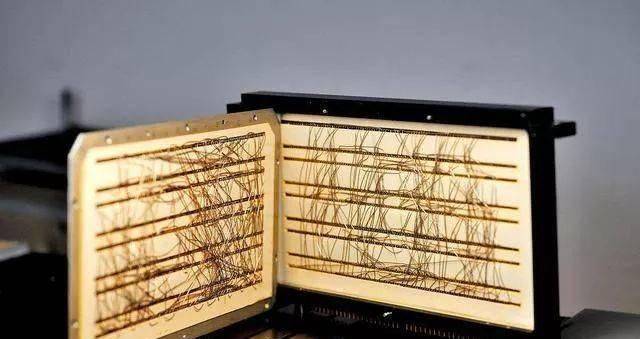

其实是两个不锈钢电路板嵌在同一个铝框两面
文章图片
电路板编号也是001哦
文章图片

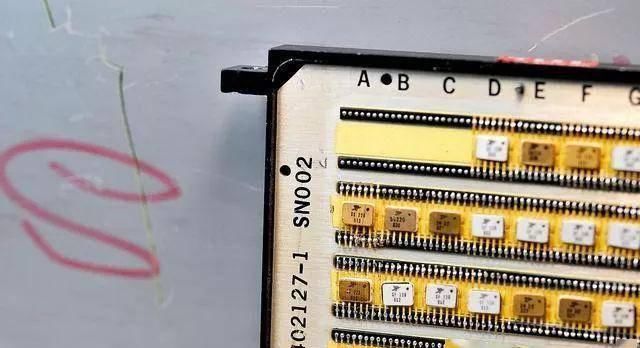

其他的几块板其实也大同小异，都是非常多的小规模集成电路
这个编号002
文章图片

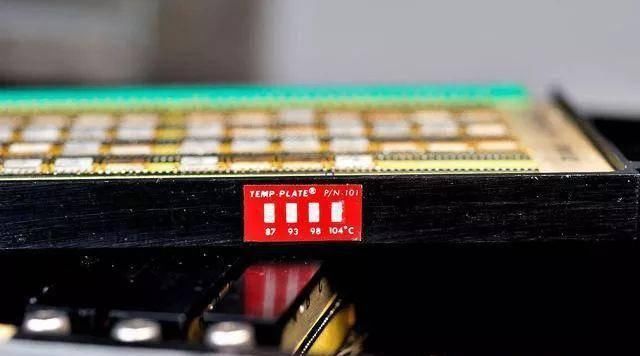

板子上也贴了温度标签，用来观察机器内部温度
文章图片
这块板显然是出了问题，手工飞线调试的
文章图片
文章图片
这块也一样。
文章图片
文章图片

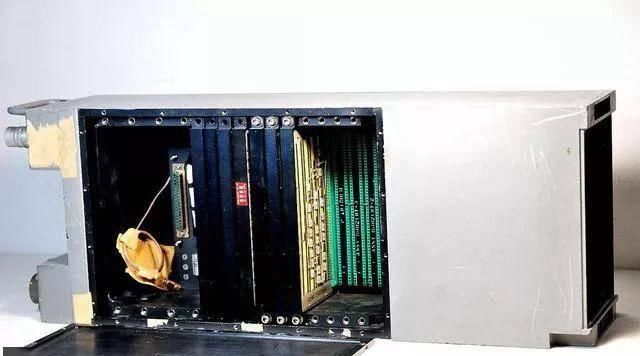

所有剩下的电路板都拿出来了，可以看到每块板底部都有不同位置的定位插销，防止差错插槽
