『多快充协议双口充电』销量近百万秘密是什么?倍思65W氮化镓充电器拆解一探究竟( 三 )


文章图片

主控芯片为ON安森美NCP1342,这是一颗高频初级PWM控制器,内置多重完善的保护功能。
 『多快充协议双口充电』销量近百万秘密是什么?倍思65W氮化镓充电器拆解一探究竟
文章图片

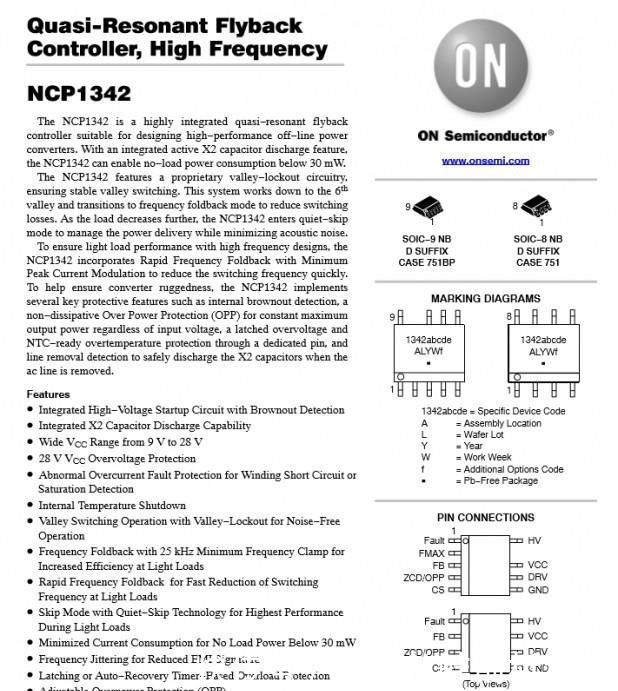

安森美NCP1342 详细资料。
 『多快充协议双口充电』销量近百万秘密是什么?倍思65W氮化镓充电器拆解一探究竟
文章图片

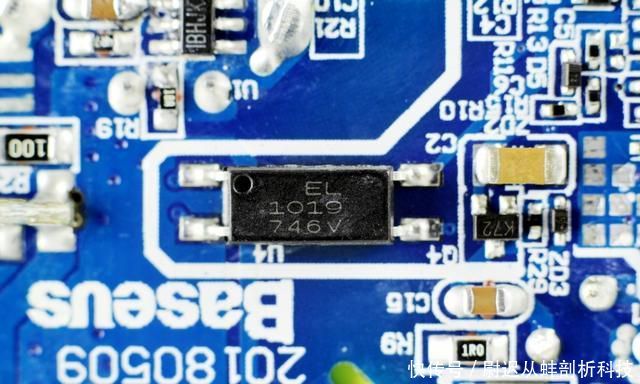

亿光 EL1019光耦,横跨在初级和次级之间,用于初级次级通信,反馈输出电压。
 『多快充协议双口充电』销量近百万秘密是什么?倍思65W氮化镓充电器拆解一探究竟
文章图片

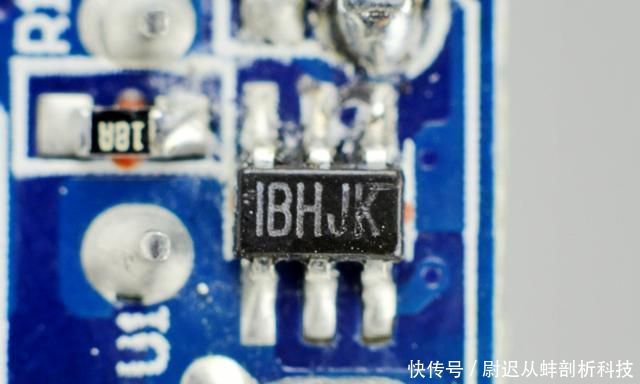

丝印IBHJK次级同步整流控制器,实际型号为MP6908,来自MPS芯源半导体。
 『多快充协议双口充电』销量近百万秘密是什么?倍思65W氮化镓充电器拆解一探究竟
文章图片

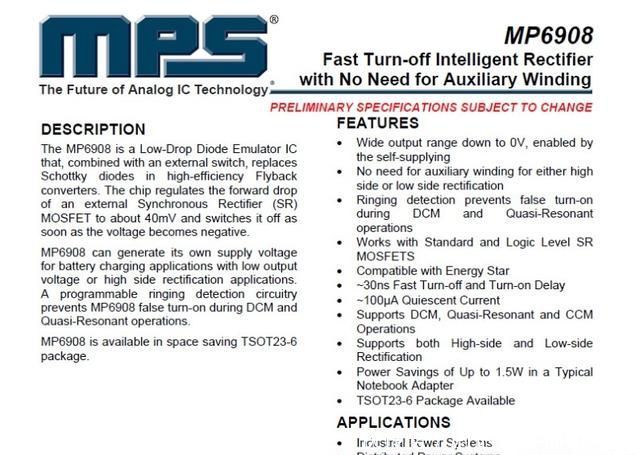

MPS MP6908详细规格参数。
 『多快充协议双口充电』销量近百万秘密是什么?倍思65W氮化镓充电器拆解一探究竟
文章图片

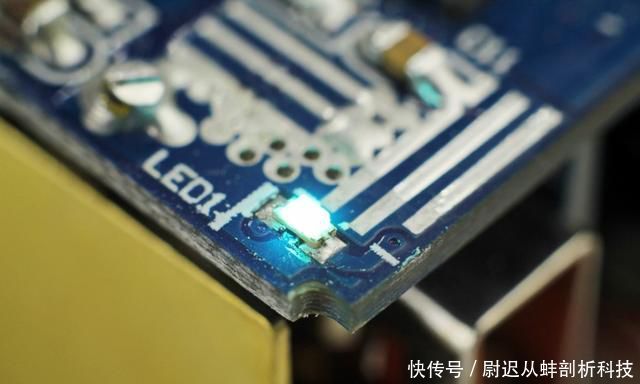

工作指示灯特写,亮冰蓝色光源,十分的漂亮。
 『多快充协议双口充电』销量近百万秘密是什么?倍思65W氮化镓充电器拆解一探究竟
文章图片

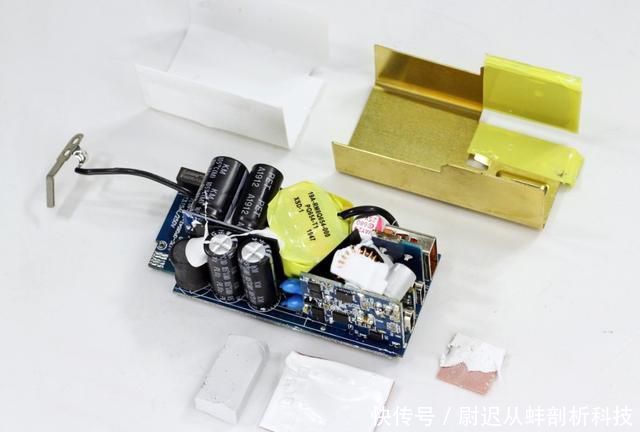

将金属散热片拆下,内部元器件布局紧凑,并有硅胶固定,输入端设有多颗电解电容滤波。
 『多快充协议双口充电』销量近百万秘密是什么?倍思65W氮化镓充电器拆解一探究竟
文章图片

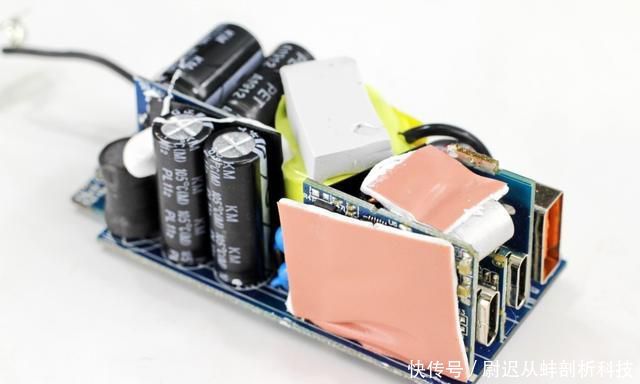

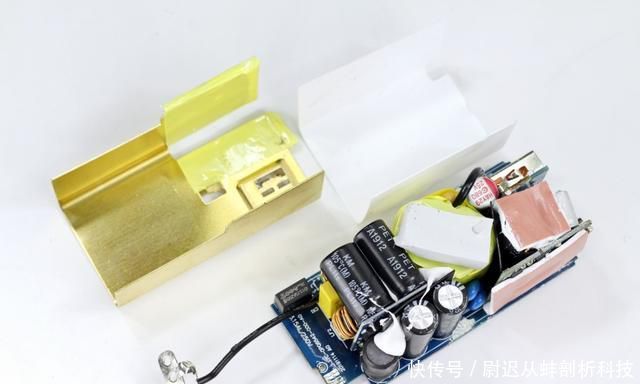

输出端小PCB板垂直焊接在主控PCB板上,小板上贴有导热垫,变压器和降压电感上同样贴有导热垫帮助导热。
 『多快充协议双口充电』销量近百万秘密是什么?倍思65W氮化镓充电器拆解一探究竟
文章图片

将导热垫撕掉以便我们观察小板上芯片的信息。
 『多快充协议双口充电』销量近百万秘密是什么?倍思65W氮化镓充电器拆解一探究竟
文章图片

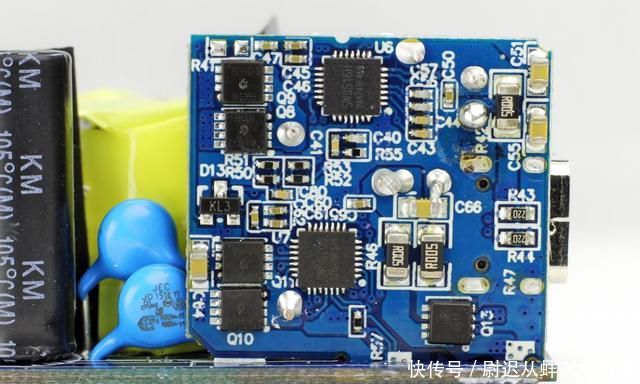

小PCB板背面设有充电器二次降压电路,由两颗芯片分别搭配两颗MOS完成独立降压输出,右下角的一颗MOS为USB-C口和USB-A口的输出VBUS开关。
 『多快充协议双口充电』销量近百万秘密是什么?倍思65W氮化镓充电器拆解一探究竟
文章图片

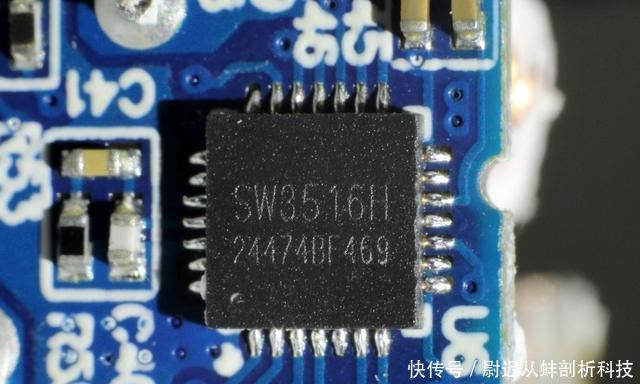

其中一路输出采用智融SW3516主控芯片,这里作为USB-C1口的降压控制和协议识别。
 『多快充协议双口充电』销量近百万秘密是什么?倍思65W氮化镓充电器拆解一探究竟
文章图片

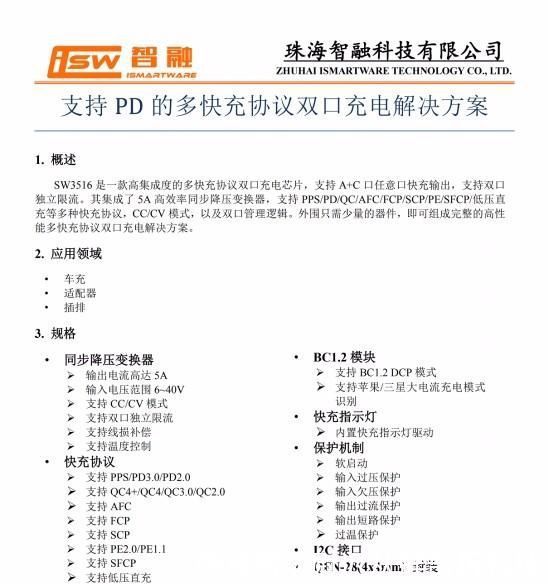

智融SW3516这是一款高集成度的多快充协议双口充电芯片,支持A+C口任意口快充输出,支持双口独立限流。其集成了 5A 高效率同步降压变换器,支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等多种快充协议,CC/CV 模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议双口充电解决方案。可广泛应用于USB PD双口快充车充、USB PD双口快充充电器以及USB插排等产品。
通过拆解发现,SW3516还被WIZ 96W USB PD快充超级充电站WIZ-PQ9901、iClever USB PD充电器、倍思USB PD双口车充、魔狐USB PD3.0 PPS快充车充采用。
 『多快充协议双口充电』销量近百万秘密是什么?倍思65W氮化镓充电器拆解一探究竟
文章图片

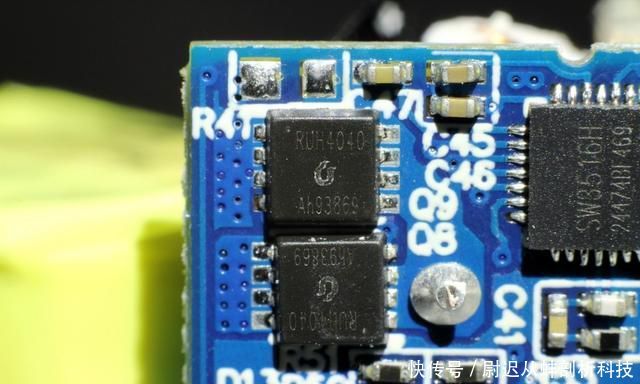

外挂两颗MOS来自锐骏半导体,型号为RUH4040M2,NMOS,耐压40V,用于为USB-C1口输出同步整流降压。
 『多快充协议双口充电』销量近百万秘密是什么?倍思65W氮化镓充电器拆解一探究竟
文章图片

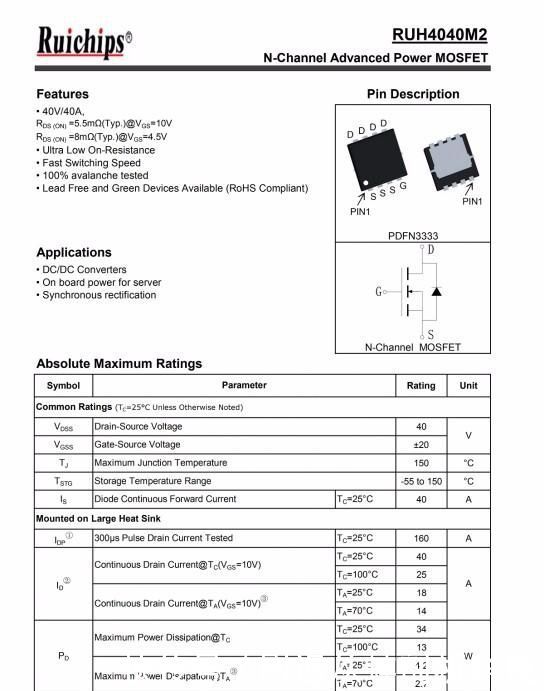

Ruichips锐骏RUH4040M2详细资料。
 『多快充协议双口充电』销量近百万秘密是什么?倍思65W氮化镓充电器拆解一探究竟
文章图片

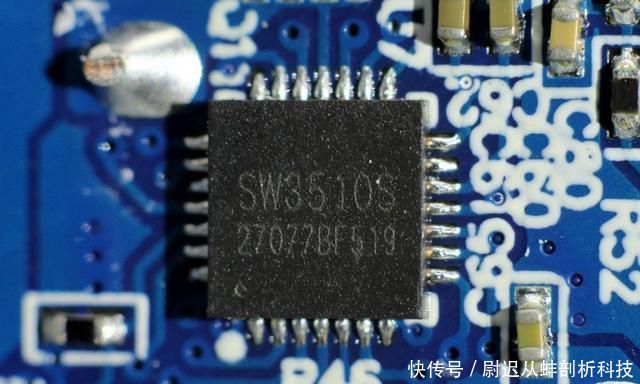

另一路主控芯片采用珠海智融SW3510双输出同步整流降压芯片,同样外置两颗锐骏RUH4040M2,主要负责另外一路USB-A接口和USB-C2接口的输出。SW3510还内置有USB-C口识别及多种快充功能,芯片集成度高。
