勇哥科技：五分钟扫盲 再也不会买到垃圾主板了

[PConline杂谈]主板的选择应该是所有DIY玩家在DIY时感到最棘手的事情 ， 同一颗CPU能搭配好几种主板 ， 每一种主板又有N种型号 ， 每个型号之间的差别往往又很复杂 ， 什么M.2接口不同 ， 什么供电不同 ， 还有一些预装无线网卡等等 。 而主板主要决定的是一台电脑的扩展性能以及稳定性 ， 他是一台电脑的骨架 ， 链接各块硬件 。
勇哥科技：五分钟扫盲 再也不会买到垃圾主板了

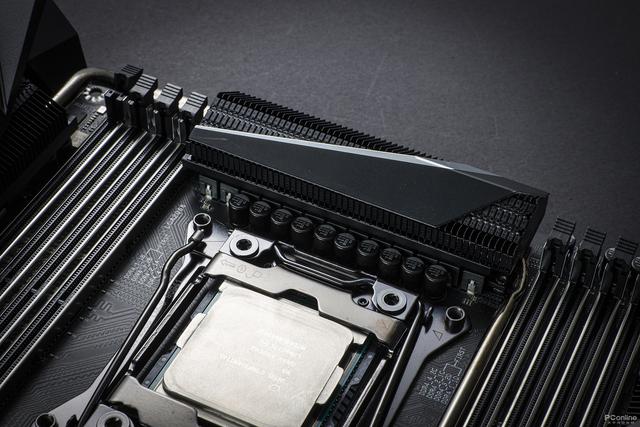

文章图片
而这其中不用我多说就知道保持电脑稳定性肯定是最重要的 ， 电脑不稳定想干啥都白搭 ， 其中能保证CPU稳定性的就是主板的供电了 ， 这也是很多DIY玩家选购主板时最看重的参数 。
那么主板供电怎么看呢？在这里我就简单教一下大家 。

什么叫供电相数？大家听主板供电总是叫多少相多少相 ， 那么什么是一相供电呢？
勇哥科技：五分钟扫盲 再也不会买到垃圾主板了
文章图片

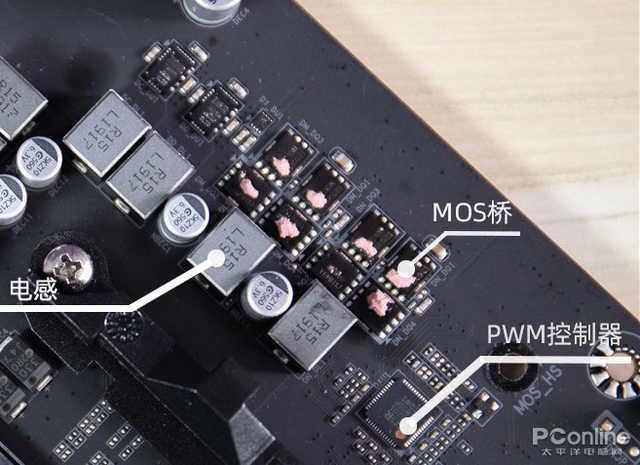

最简单的完整一相供电由电感(扼流线圈）、PWM控制器、2个MOS桥（MOSFET ， 一个上桥 ， 一个下桥)、MOS驱动器（现在大都跟PWM控制器或者和DrMOS集成了）以及滤波电容构成 ， 上面这块主板图片应该很直观了 ， 不过图中的主板一相供电是有2个上桥 ， 2个下桥 ， 这就涉及到了目前主板供电的发展趋势了 。
勇哥科技：五分钟扫盲 再也不会买到垃圾主板了

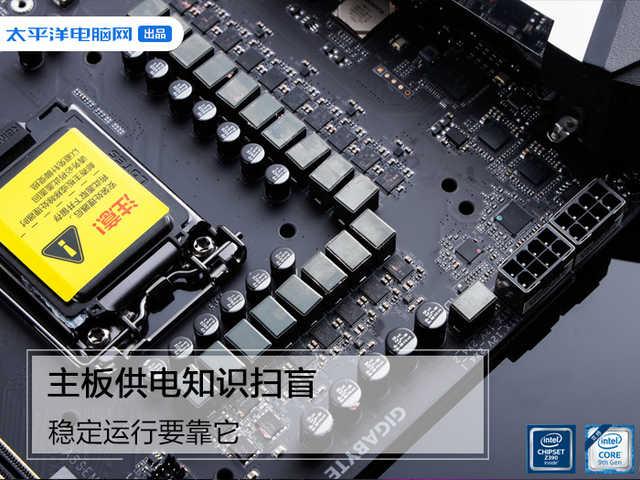

文章图片
技嘉的Z390 AORUS XTREME WATERFORCE大部分供电只有一个MOS桥 ， 采用了DrMOS
最新的酷睿X系列处理器i9-10980XE有18个核心 ， 最新的线程撕裂者3990X更是有64个核心 ， 随着CPU核心数目越来越多 ， CPU对主板供电要求越来越高 ， 现在一相主板供电已经没那么简单了 ， 比如在MOS桥的构成上为了加大电流承受能力 ， 现在会有1个上桥搭配2个下桥 ， 甚至2个上桥搭配2个下桥的方案 ， 为了减少供电的发热量 ， 还有集成上下桥的DrMOS方案 。

理论上主板供电相数越多越好多个单相供电回路并在一起 ， 就组成了多相供电 ， 多相供电并非是将元件单纯的并联起来 ， 而是在并联的基础上 ， 还将其工作时间交错开来 ， 多相供电轮流工作完成一个周期 。 大家可以想象一下交流电的那个波形 ， 类似sin函数 ， 当一个周期工作的供电相数越多 ， 供电的波形就会越平滑、纯净 ， 对CPU的供电自然也就越稳定 。
勇哥科技：五分钟扫盲 再也不会买到垃圾主板了
文章图片
因此在供电的MOS桥上用料一样的话 ， 理论上供电的相数越多越好 。

那么怎么判断主板的供电相数呢？那么怎么判断主板的有几相供电呢？
勇哥科技：五分钟扫盲 再也不会买到垃圾主板了
文章图片

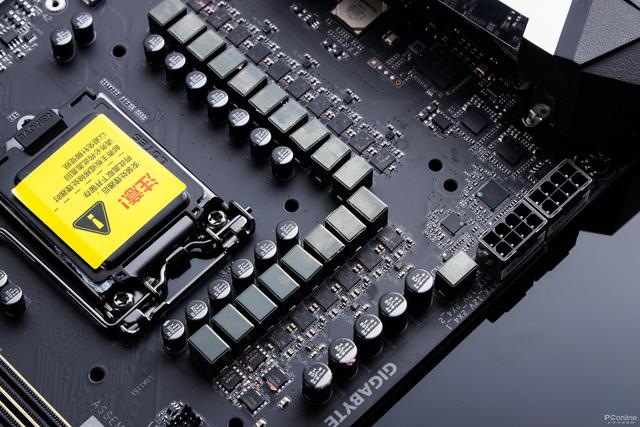

这款技嘉主板就有12相供电
最简单的方法就是数电感 ， 刚刚也说了一相最简单的供电会由电感构成 ， 而电感在主板上是比较显眼的 ， 因此数电感确实是可以作为判断供电的方法 。
不过现在不少的商家使用了走捷径的加强供电方案 ， 有时候一相供电采用并联设计会有2个电感 ， 甚至有些主板厂商会加一些不相关的电感 ， 这样的供电设计单相供电虽然比传统的单个电感要好 ， 但还是比不上两相供电纯净平稳 ， 此时单纯通过数电感来判断供电就不准了 。
之后就可以看看MOS桥使用的方案去辅助判断了 。
勇哥科技：五分钟扫盲 再也不会买到垃圾主板了
文章图片

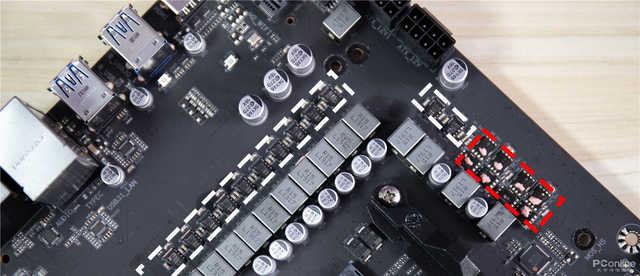

这张主板就明显有2个不同的供电方案 ， 一种为2上2下 ， 一种为DrMOS
通常主板供电分为核显（AMD方面是SOC）供电和核心供电（主要供电部分） ， 两个部分的供电方面又往往不一样 ， 此时可以看看主板供电的MOS桥 ， 一般是由两种设计方案 。
