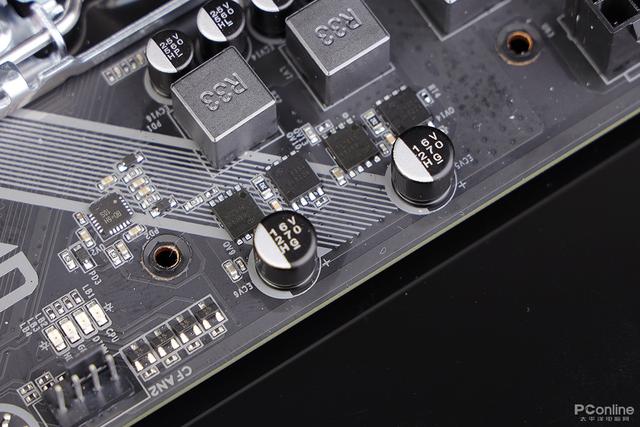

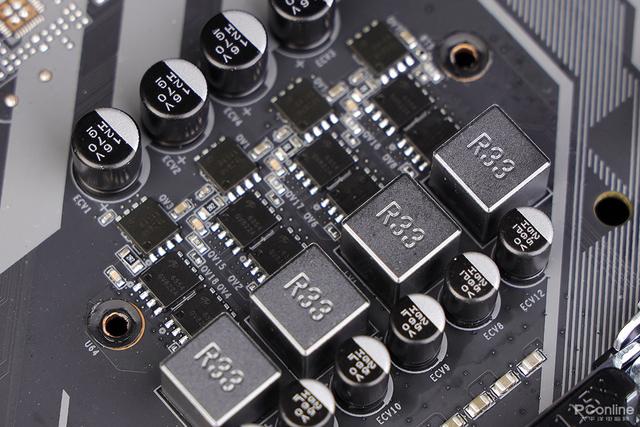

比如这块主板 ， 有一部分供电为1个上桥搭配2个下桥 ， 这样的供电有4相 ， 还有一部分供电是1个上桥搭配一个下桥 ， 因此可以简单判断这块主板为4相核心+2相核显供电设计 。
查PWM控制芯片也是辅助判断的方法 。
勇哥科技：五分钟扫盲 再也不会买到垃圾主板了
文章图片

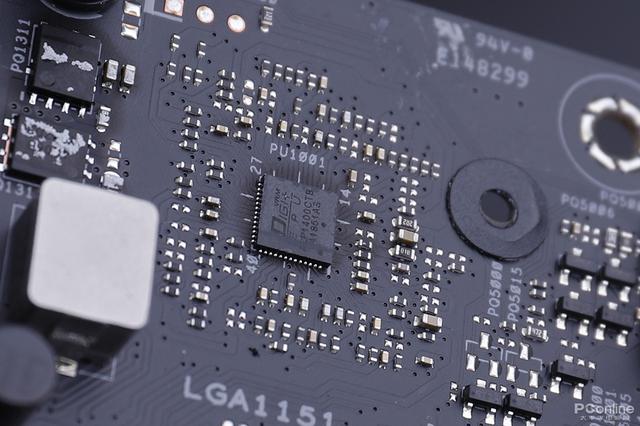

找到主板的PWM控制器 ， 搜索查找资料 ， 比如这颗ASP1400CTB ， 最高支持是8相供电 ， 因此你看到再多电感也是假的 ， 这块主板的供电没有超过8相 。
在一些高端主板中也可以数倍相芯片去计算供电相数 。
勇哥科技：五分钟扫盲 再也不会买到垃圾主板了
文章图片

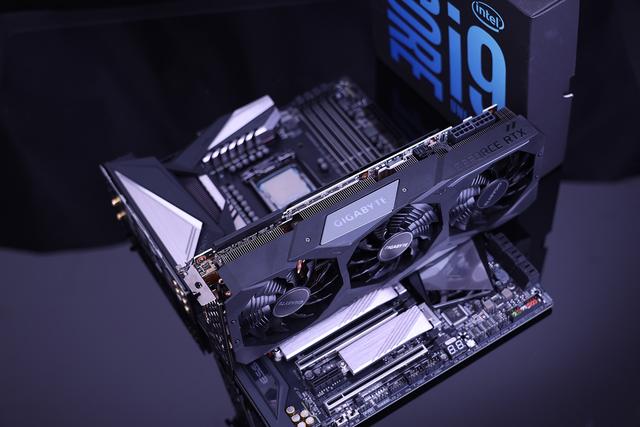

在高端主板中有许多型号会通过倍相芯片把供电翻倍 ， 虽然理论上同样的10相倍相供电纯净度理论上比不上10相直出供电 ， 但也比5相直出好得多 ， 像技嘉这块Z390 AORUS MASTER就是拥有12相倍相供电 ， 供电能力比一般的主板要好得多了 ， 当然也只有这样的主板才能驾驭i9-9900K 。
勇哥科技：五分钟扫盲 再也不会买到垃圾主板了
文章图片

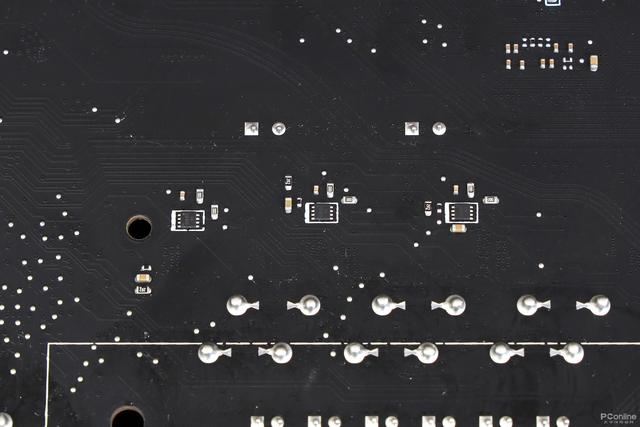

而倍相芯片往往在主板背面 。
而许多高端主板中一般只有核心供电才会使用倍相增强 ， 核显供电是没有的 ， 因此一般情况下倍相芯片的数量乘以二就是核心供电的相数了 。

供电散热也不能忽视当然除了供电本身的用料 ， 一块主板的供电散热设计与用料也不应忽视 。
供电区域有大电流通过,供电区域的发热自然也会随之增大 ， 温度变高又会引起电阻变大 ， 电流也就变得不稳定 ， 因此 ， 供电区域的散热也是很重要的 。
勇哥科技：五分钟扫盲 再也不会买到垃圾主板了
文章图片

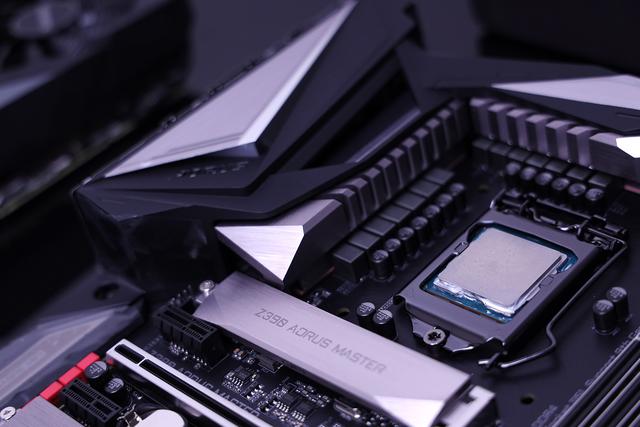

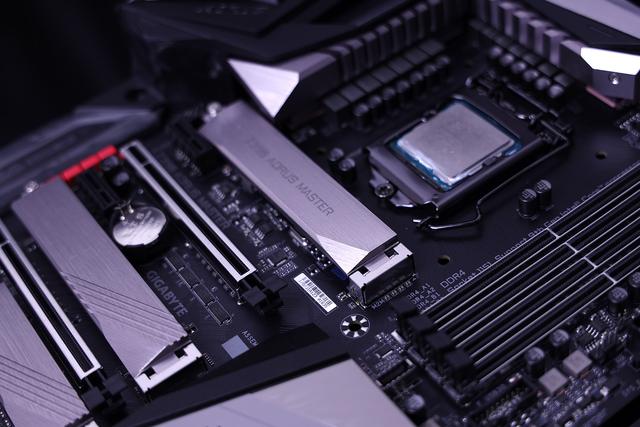

目前主流主板关于供电模组散热的办法都是加装散热装甲 ， 散热装甲通过导热贴与接触 ， 热量随着大面积的散热装甲散发出来 。
勇哥科技：五分钟扫盲 再也不会买到垃圾主板了
文章图片

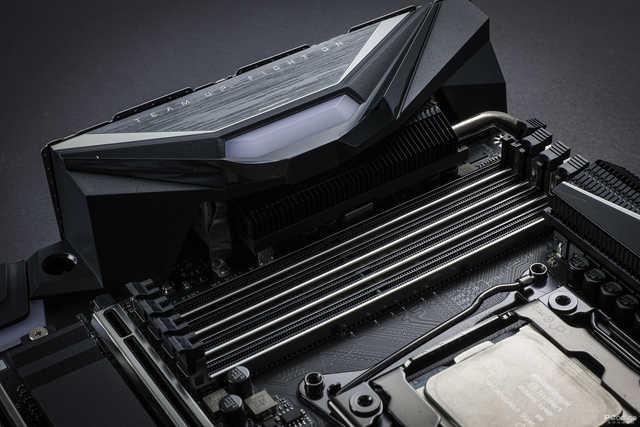

一些更高端的主板比如这块技嘉X299X AORUS MASTER还会有热管设计辅助热量导出 ， 这种就是比较顶级的主板才会有的了 。

总结现在CPU核心越来越多 ， 对主板供电的要求也是越来越高 ， 选一款供电用料好的主板已经成为了当代DIY玩家的必修之课了 ， 希望这篇文章对大家有所帮助 。
勇哥科技：五分钟扫盲 再也不会买到垃圾主板了
文章图片
【勇哥科技：五分钟扫盲 再也不会买到垃圾主板了】当然小白在购买主板前最直接的办法就是来我们太平洋电脑网DIY频道看看主板的评测 ， 就很直观看到主流主板的供电用料啦 。
