每天5分钟跟我一起学电气之电流互感器拆解篇
每天5分钟跟我一起学电气 ， 大家好 ， 我是你们的小编 ， 今天我带大家来拆一拆电流互感器 。 看看里面是啥样？

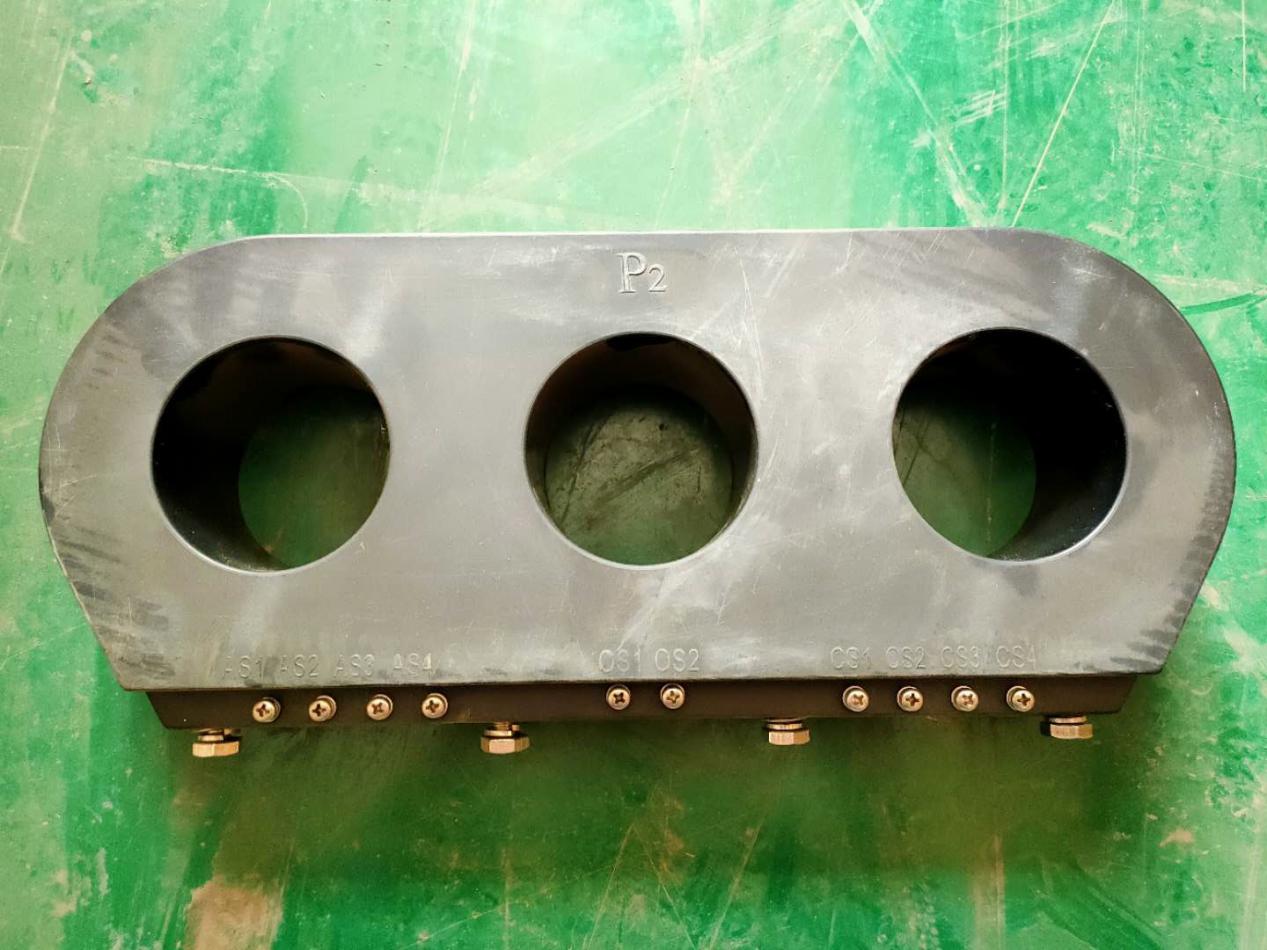

如图所示 ， 这是一台2相带零序的一体式多变比的电流互感器 ， 此面是塑壳面 ， 最上方带有标识P2 。
反面为注塑面 ， 一般采用环氧树脂浇注 。

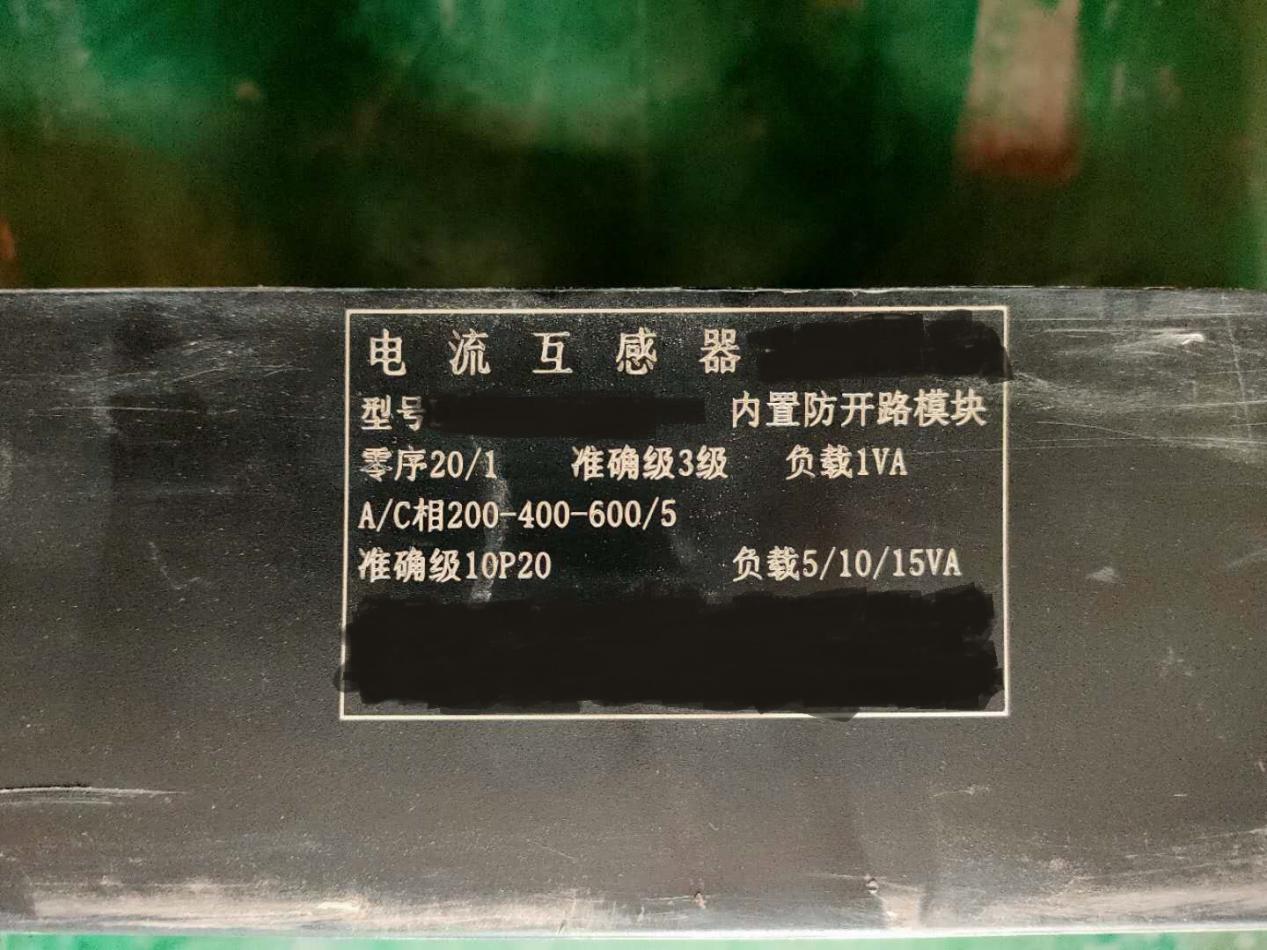

再来看看电流互感器的铭牌（非关键信息已打码处理）：内置防开路模块什么意思呢？
注：电流互感器是不允许开路运行的 ， 所以它增加了一个防开路的装置 。
零序变比为20/1 ， 准确级是3级.负载为1VA
A/C相变比为200-400-600/5.
准确级为10P20 负载为5/10/15VA
注：A相C相各有一个多变比的电流互感器 ， 没有B相 。
准确级为10P20 ， 意为在20倍的额定电流下 ， 电流误差不超过10%（看不懂的可以翻一下之前的文章 ， 里面有介绍电流互感器的精度问题）

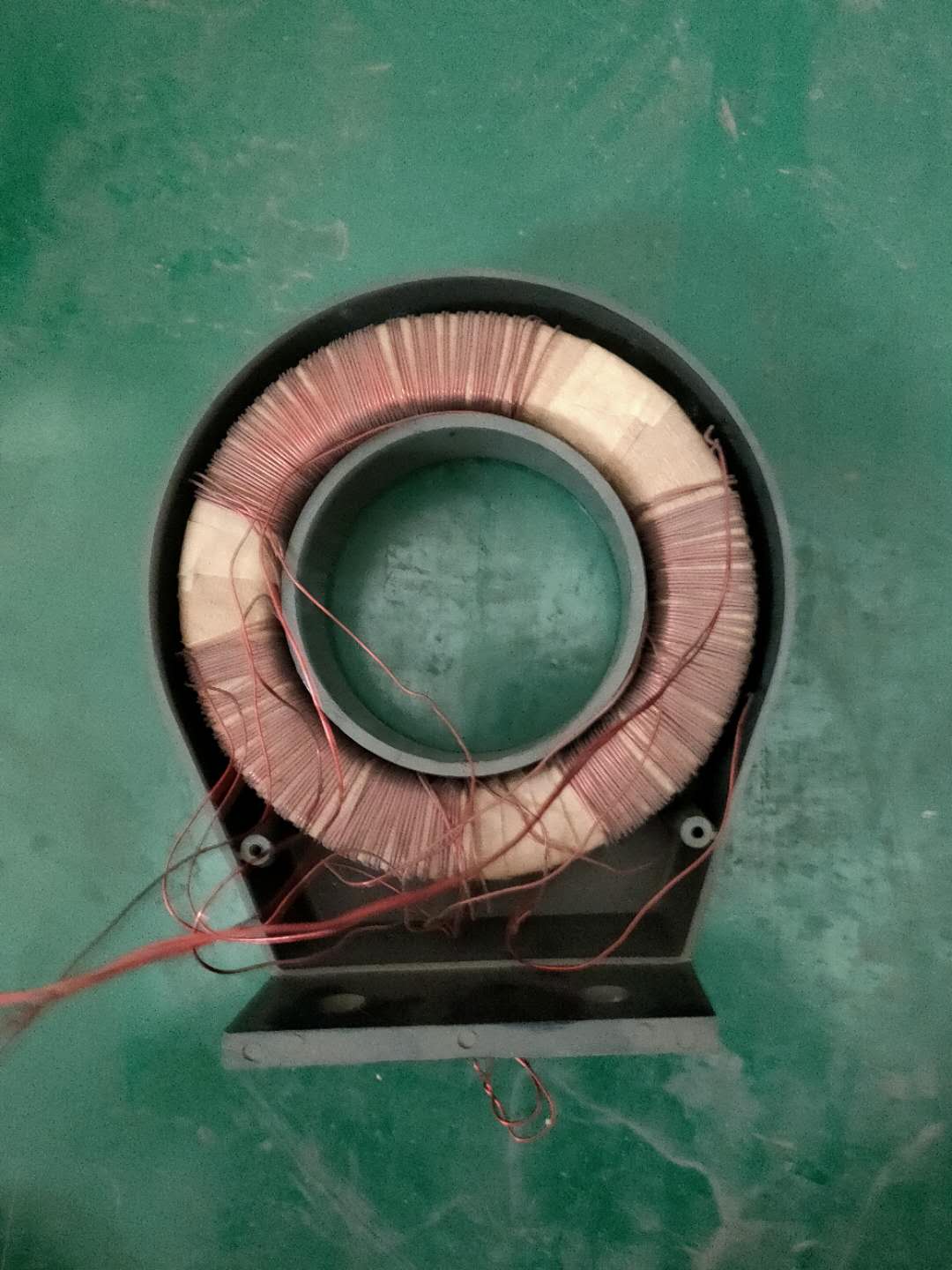

注塑之前就是这样 ， 一个铁芯绕一定长度的漆包线 ， 怎么
很简单吧 。
还有一个单相的电流互感器内部图 。
【|每天5分钟跟我一起学电气之电流互感器拆解篇】好了 ， 今天就简单介绍到这里 ， 下期将会带你们去看看真空灭弧室的拆解 ， 点击关注 ， 不迷路！
