前言
在微服务架构中 ， 一次请求往往涉及到多个模块 ， 多个中间件 ， 多台机器的相互协作才能完成 。 这一系列调用请求中 ， 有些是串行的 ， 有些是并行的 ， 那么如何确定这个请求背后调用了哪些服务 ， 哪些模块 ， 哪些节点及调用的先后顺序？如何定位每个模块的性能问题？本文将为你揭晓答案 。
微服务架构

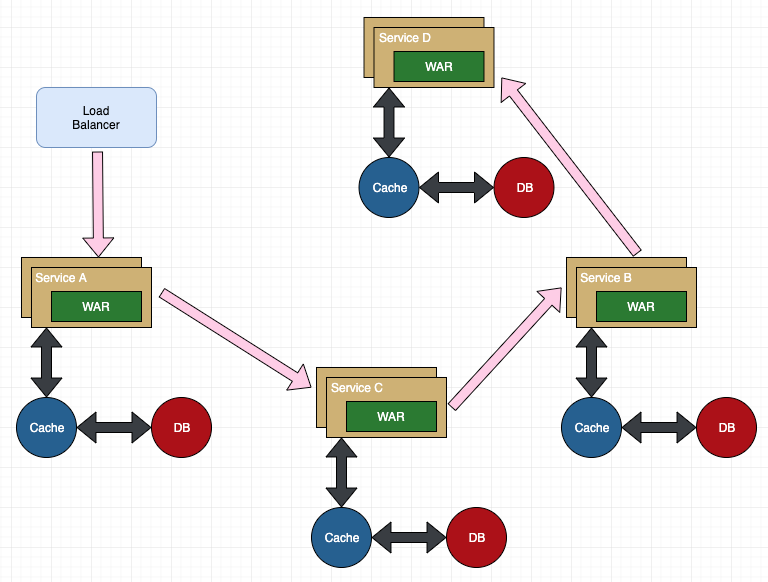

这是一个稍微复杂的例子
如果有用户反馈某个页面很慢 ， 我们知道这个页面的请求调用链是 A -----> C -----> B -----> D ， 此时如何定位可能是哪个模块引起的问题呢？
更进一步 ， 如果每个服务 Service ABCD 都部署在好几台机器上 。 怎么知道某个请求调用了服务的具体哪台机器呢？
可以明显看到 ， 由于无法准确定位每个请求经过的确切路径 ， 在微服务这种架构下有以下几个痛点：
1. 排查问题难度大 ， 周期长
2. 特定场景难复现
3.系统性能瓶颈分析较难
有没有一种办法可以准确地产生完整的调用链 ， 并且用可视化的方式呈现出来呢？
这就需要一个分布式调用链追踪系统 。
分布式调用链追踪系统:设计
想想看 ， 如果要我们自己实现一个这样的分布式追踪系统 ， 该怎么去设计？
首先 ， 我们必须得区分每个调用链（起个时髦的名称叫 Trace） ， 得给它分配一个全局唯一的 ID （称为 TraceID） ， 并且在调用链上的每次调用都带上这个 ID ， 这样每个子调用都被关联起来了 。
其次 ， 我们得记录所有调用的先后次序和父子关系 。
假设有以上这样的调用链 ， 如果我们只记录了这四个调用：
A---->B
B---->C
A---->D
D---->E
D---->F
虽然我们知道它属于一个调用（TraceID 相同） ， 还是无法画出完整的调用拓扑图 。
所以必须得记录父子关系：
A---->B 是 B---->C 的父调用
A---->D 是 D---->E 的父调用
A---->D 还是 D---->F 的父调用
如何记录呢？需要给每个调用分配一个ID (称为 SpanID) ， 并且把这个 ID 传递给子调用 ，子调用根据 Parent Span ID 生成自己的 SpanID：
用表格展示是这样：
这样根据 id 间的关系就很容易据此画出调用链了（即可视化视图）
魔法师Agent
前面说得挺容易 ， 但是在分布式的环境下 ， 如何才能正确地生成 TraceID ParentSpanID SpanID 呢？
微服务是来实现业务的 ， 肯定不能来干这个监控和跟踪的活儿 ， 那样对微服务的侵入性就太强了 。
所以必须得有一个独立的组件 ， 在不干扰微服务的情况下 ， 监控微服务之间的调用 ， 把这些 ID 生成 ，这个独立的组件就是 Agent 。
Agent 要想施展魔法 ， 需要安装在每个服务所在的机器上：
这个魔法师遵循的规则也非常简单 ， 以上图中服务 A 上的 Agent 为例：
1. 当 Agent 监控到有人在调用服务 A ， 但是没有 ParentSpanID ，它就知道 ， 这是一次全新的调用 ， 应该创建新的 TraceID 。
2. 当Agent监控到 A 调用了 B 时 它就可以生成 SpanID = 1 ， 并且把这个 ID 当作 ParentSpanID 传递给 B 。 这样当 B 调用 C 的时候 ，B 的 Agent 就能生成此次调用的 SpanID 为 1.1
3. 当 Agent 监控到 A 调用 D 的时候 ， 可以生成 SpanID = 2 ，并且把这个 ID 当作 ParentSpanID 传递给 D
D 在调用 E 和 F 的时候 ， 就能分别生成 SpanID 2.1 和 2.2
你也许注意到了一个问题：微服务都是跨进程调用的 ， 怎么可能把 TraceIDParentSpanID 在服务之间传来传去呢？
这就需要 Agent 来施展“魔法”了 ， Agent 需要理解微服务之间的传输协议 ， 然后把 TraceID ， ParentSpanID 悄悄地“藏”到某个地方 ， 传递给下一个服务 。
例如 HTTP 协议中定义了 Header 与 Body ， Header 一般放请求的长度 ， 请求 IP等非业务的信息 。 业务数据一般放在 Body 中 。 于是 Agent 就可以把 TraceID ， ParentSpanID 悄悄地“藏到” Header 中 ， 这样既不会对 Body 中的业务数据造成影响 ， 又可以把跟踪所需的数据传递给下一个服务了 。
你的脑海中可能已经想到 Agent 的实现原理了 ， 这个 Agent 可以这么来实现：
指定微服务中的“RPC 调用的公用程序”（例如 Dubbo 中的 MonitorFilter.invoke方法） ，然后在运行时 ， 通过动态修改字节码的方式来增强它：
当服务 A 调用服务 B 时 ，Agent 就可以做点儿手脚 ， 修改 header 了：
数据收集
Agent 虽然监控、生成了足够多的数据 ， 但是单个 Agent 无法获得全局视图 ， 我们需要一个全局的收集器来把 Agent 的数据收集上来 ， 这样才能生成全局的调用链 。

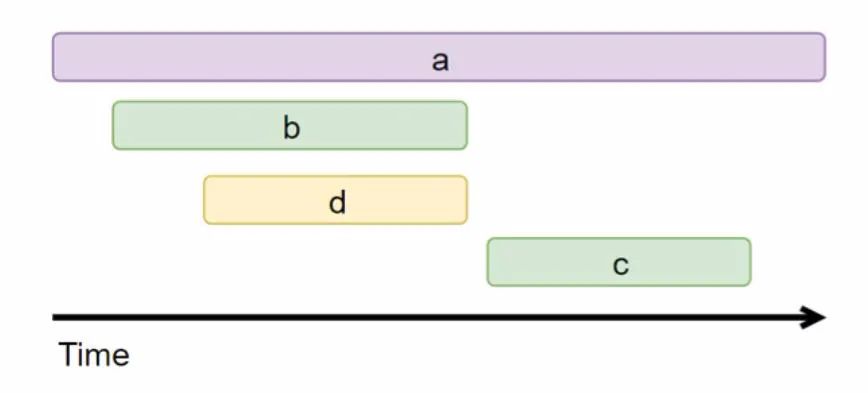

数据收集器获得了全局的数据以后 ， 就可以画出漂亮的调用链的图了 ， 例如这个：
小结
【机器|微服务追踪系统中的难点问题逐个突破】经过一番探索 ， 一个分布式调用链系统的核心组件和实现原理浮出水面 ， 当然 ， 其中还有很多细节需要处理 ， 例如采样的频率 ， 全局唯一 ID 的生成算法 ， UI界面等等 。 市面上有不少开源的分布式跟踪系统 ， 如 SkyWalking、Zipkin、Pinpoint 等等 ， 感兴趣的可以继续深入研究 。
