网络架构 ， 是数据中心的“神经脉络”
如果把数据中心比作一个“人” ， 则服务器和存储设备构成了数据中心的“器官” ， 而网络（交换机 ， 路由器 ， 防火墙）就是这个数据中心的“神经脉络” 。 那本节就针对数据中心的网络架构和一般设计的套路来说了 。
01 网络分区与等保
一般情况下 ， 本着灵活、安全、易管理的设计原则 ， 企业都会对数据中心网络的物理设备进行分区 。 通常情况下 ， 数据中心都会采用核心—汇聚—接入三层的网络结构 ， 核心用于所有流量的快速转发 ， 而汇聚则是在每个网络分区上 ， 担任网关的功能 。

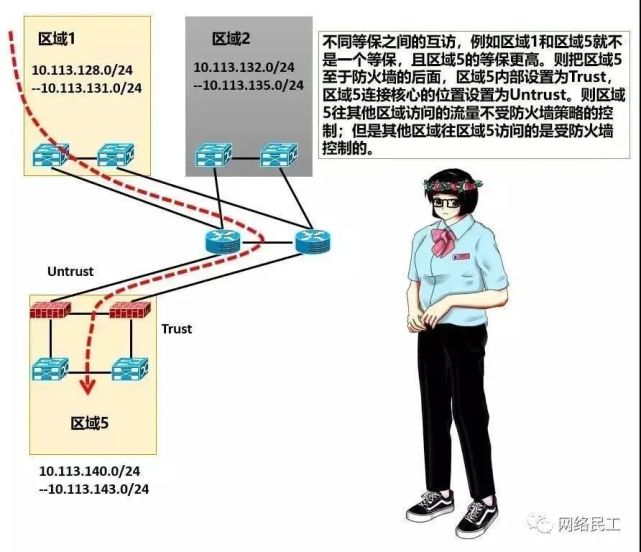

一般来说 ， 数据中心的网络分区中 ， 每一个区域会根据预期的流量和服务器的数量 ， 分配不同的业务网段 。 同时 ， 在一些等保要求较高的区域 ， 还会设置防火墙这样的安全设备 ， 来控制进出这个区域的流量 ， 如下图所示：
“等保”是等级保护的简写 ， 在设置数据中心服务器区域的时候 ， 不同业务的服务器的等级保护是不一样的 。 比如后台存储 ， 带库 ， 数据库这些服务器的等保和Web、前端、APP的等保就不一样 。 而在数据中心网络中 ， 防火墙的功能 ， 就是用来划分“等保” ， 同时用来控制不同等保之间的互访 。
那如何更好的来理解这个“等保”的概念呢？
在目前的数据中心网络架构中 ， 要考虑到不同等保之间的流量控制 ， 又要考虑到在设计路由的时候的简便和快捷 ， 目前数据中心的防火墙几乎都会采用旁路的方式来部署 ， 再配合汇聚交换机上的VRF来控制流量 。
02 数据中心网络分区的方式
分区的划分方式有以下三种 ， 不同分区方式各有优缺点 ， 通常结合使用 。
A.按照服务器类型分区
比如x86服务器、小型机、刀片机、大型机、虚拟机进行分类 。 完全按照服务器型号分类的话 ， 在实际应用中 ， 可能某个企业小型机被大量使用 ， 而大型机几乎没用 ， 就会导致小型机的网络区域流量巨大而大型机这个区域闲置了 。 所以 ， 现在的数据中心 ， 几乎看不见如此分配区域的情形了 。
B.按照应用层次分区

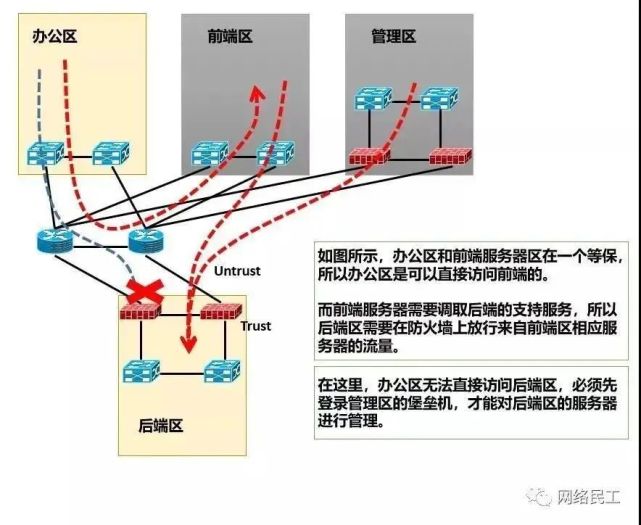

【摄像头|干货｜等保测评与网络架构】比如Web、APP是前端服务器 ， 而数据库、存储、NFS这些是后端服务器 ， 所以把前端服务器放在一个区域 ， 后端服务器放在一个区域 。 在有些企业的数据中心 ， 也确实是这么分区的 。 比如 ， 所有的Web服务器放在“综合业务区” ， 把数据库就放在“生产管理区”（你也看出来 ， 连区域名字都起得那么“模糊” ） 。 如此分区的好处是便于管理 ， 因为前端服务区域和后端服务区域不在一个等保内 ， 前端服务区域直接面对办公 ， 后端区域则为前端区域服务 ， 如下图所示：
这种区域的设置方式的好处是便于分开管理 ， 但是坏处也是运维起来屁事太多 。 比如 ， 前端新上线了一个APP ， 后端需要相应的数据库支持 ， 此时系统运维人员就要找网络运维人员 ， 请他们在后端区的防火墙上开通相应的安全策略 。 考虑到前端和后端对接也有诸多非网络的问题 ， 加上前端和后端之间又有防火墙的“阻碍” ， 所以一旦前端和后端的通信出了问题 ， 网络运维人员就很容易“被背锅”了 。
C.按照应用类型划分
例如核心服务 ， 公共服务 ， 办公区域 ， 隔离区域 ， 开发测试区域进行划分 。 这种分区的好处就是 ， 一个“功能业务”的前端服务器和后端服务器都在一个等保内了 ， 在前端和后端对接的时候 ， 网络运维人员不至于因为防火墙策略的原因而“背锅” 。 但是这样划分又会显得网络规划有点“混乱” 。 对于一些对前期IP地址规划不太重视的管理员来说 ， 可能会对前端服务器和后端服务器的IP地址规划带来些麻烦 。 比如 ， 给核心服务器区的IP地址段是10.114.128.0/21 ， 在这里有10.114.128.0/24---10.114.135.0/24 ， 整整16个C段 。 但是对于不严谨的管理员来说 ， 可能会让10.114.128.0/24做前端的IP地址 ， 10.114.129.0/24做后端的IP地址 ， 这样的话 ， 前端和后端的IP地址段就“交叉”了 。
如果遇到一种极端的情况 ， 在多级数据中心使用MPLS V.PN网络对接 ， 让前端和后端的流量“分流”时 ， 这种前端和后端IP地址段一“交叉” ， 分流就会显得极其麻烦 。
综上所述 ， 每一种分区的方式 ， 都有自己的优点和缺点 ， 所以也要按照实际情况进行分区 。
03 数据中心常用网络架构
A.扁平化组网
对于功能单一 ， 服务器数量小于300台的小型数据中心来说 ， 通常情况下都会采用两层式的扁平化组网 。 也就是汇聚设备担任网关 ， 接入设备就是一个二层设备 ， 打通二层通道的功能 。 对于扁平化的组网 ， 也分为比较传统的VRRP+MSTP ， 和“堆叠+链路捆绑”两种方式进行组网设计 。

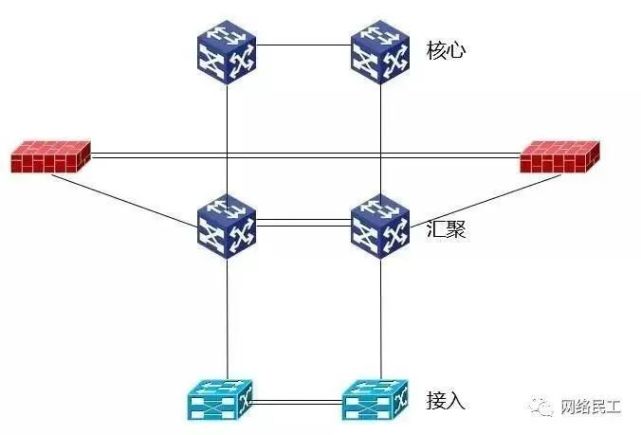

第一种就是VRRP+MSTP的结构 ， 如下图所示：

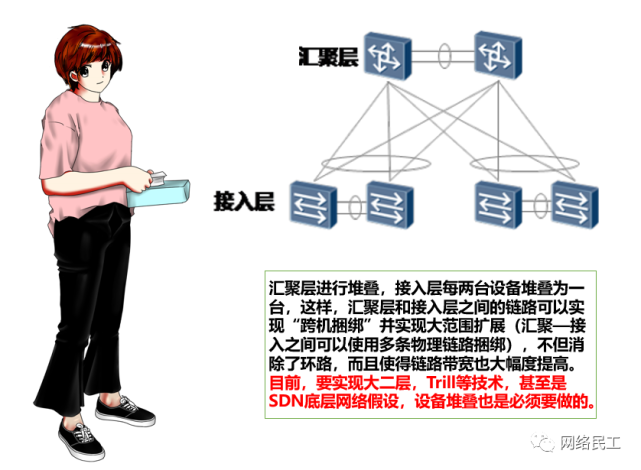

相比起第一种非常传统的MSTP+VRRP的架构 ， 第二种“胖树”结构 ， 则是当前数据中心扁平化组网的常用结构 。 它的思路是：汇聚交换机必然堆叠 ， 接入交换机按需堆叠 ， 所有冗余链路必须捆绑 ， 形成一个“胖树”状结构 。 它的优点就是 ， 既保证了设备的冗余性 ， 提升带宽性能 ， 也能从根本上防止二层环路 。 但是 ， 要实现设备的堆叠 ， 这个对硬件有要求 ， 所以 ， 这种“胖树”状结构的组网 ， 成本比起第一种来说要高不少 。
B.三层组网架构
对于大型数据中心 ， 功能多样 ， 且要进行功能分区的场合 ， 就会采用标准的三层架构 。
在这种组网方式中 ， 交换核心区是整个数据中心网络的枢纽 ， 核心设备通常部署2-4台大容量高端框式交换机 ， 可以是独立部署 ， 也可以通过堆叠技术后成组部署（但是考虑到核心和汇聚之间都是三层连接 ， 且堆叠有一定裂开风险 ， 所以一般核心都会采用独立部署的方式 ， 即核心之间只和汇聚之间有互联 ， 核心之间无互联）
分区内的汇聚层和接入层通过堆叠实现二层破环 。

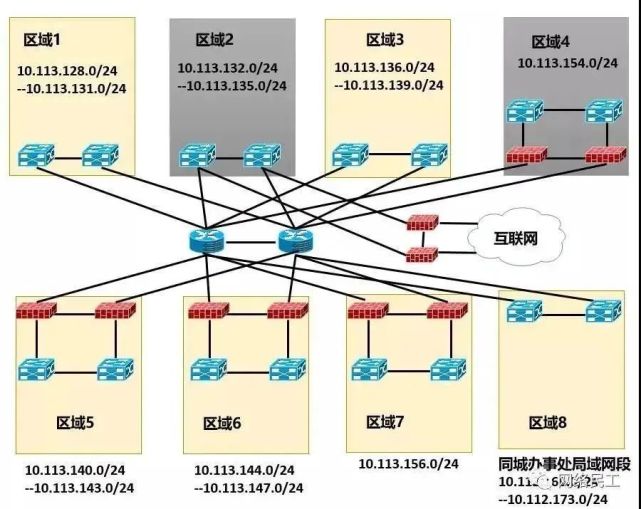

下图为大家展示了一个当前主流的数据中心三层组网架构图：
刚才的拓扑图中 ， 各个大区域之间的防火墙采用了旁路的连接方式 。 防火墙采用旁路连接的目的 ， 也是为了提升可扩展性 ， 并且可以兼容动态路由 。 而这种结构 ， 要想实现核心—汇聚—接入之间的流量进入防火墙 ， 就需要使用VRF在汇聚交换机上隔离路由了 。 所以 ， VRF在这个地方 ， 起到的作用是隔离路由 ， 起到一个“化旁路为串联”的作用 。
本文的难点 ， 也正好是汇聚交换机上使用VRF时 ， 这个业务流的逻辑图如何画出 。 实际上 ， 我本人在刚接到这个项目的时候 ， 也是花了一段时间来理解这个VRF和旁路防火墙之间的关系的 。 下面我可以简单为大家说一下划业务流的方法 。
所谓“单一等保” ， 实际上就是汇聚下方的所有业务网段可以直接访问 ， 流量无需经过防火墙控制 。 在这种情况下 ， 就只需要一个VRF ， 把汇聚—核心和汇聚—防火墙之间的流量隔离开即可 。
物理连接图如下：
由于汇聚、接入 ， 包括防火墙做了双机或者堆叠 ， 所以在此时可以将汇聚、接入先暂时画成单个设备 ， 这样物理结构就不会太复杂了 。

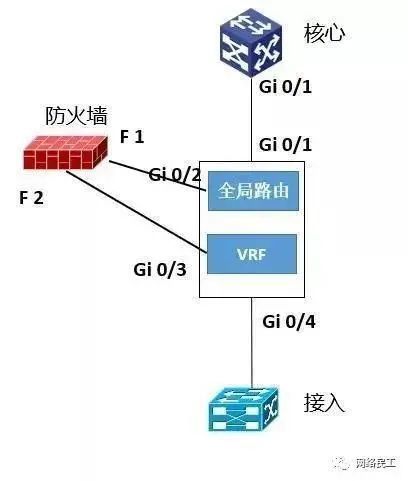

然后 ， 去掉汇聚层设备的图标 ， 用一个方框来代替 。 在方框内部添加两个小方框 ， 代表两个拥有独立三层路由的虚拟设备 ， 与核心连接的是全局路由 ， 与接入连接的是VRF路由 。 然后 ， 防火墙上“画出”两条线 ， 分别与“全局路由”小框和“VRF”小框互联 。 防火墙与汇聚连接的两条线 ， 可以是不同的物理接口 ， 也可以是不同的子接口 。 如下图所示：
最后 ， 去掉汇聚层设备位置的大方块 ， 将防火墙“塞”在“全局路由”小框和“VRF”小框之间 ， 这样 ， 一个单一等保级别的 ， 化旁路为串联的流量图就完成了 。
两个等保级别 ， 这就要求了两个等保级别内的业务在互访时 ， 流量需要经过防火墙 。 这里你就要记住：一个等保一个VRF ， 不同等保级别的流量要放在不同的VRF内 。

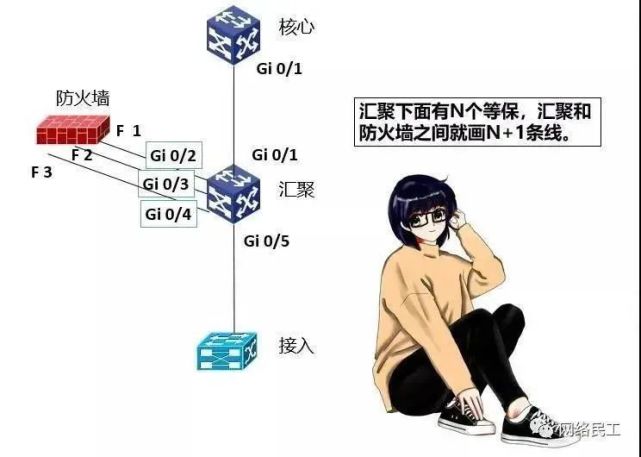

在画双等保逻辑流量的时候 ， 采用的方式和单一等保逻辑流量的方式是一样的 。 第一步 ， 仍然是把双机结构改成单机结构 ， 所不同的是 ， 防火墙和汇聚之间 ， 需要画三条线 。 总之 ， 汇聚下面有N个等保 ， 汇聚和防火墙之间就画N+1条线 。
然后 ， 去掉汇聚层设备的图标 ， 用一个方框来代替 。 在方框内部添加三个小方框 ， 代表三个拥有独立三层路由的虚拟设备 ， 接入层交换机换成两个 ， 分别代表等保1的接入和等保2的接入 。

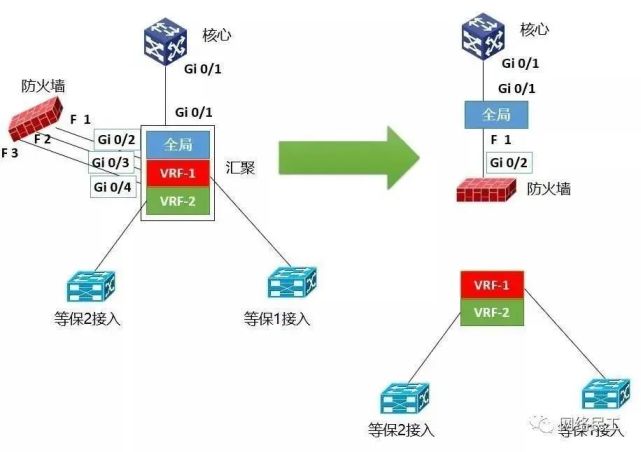

然后 ， 去掉大方框 ， 将防火墙“塞”在“全局路由”小方框和“VRF-1”、“VRF-2”小方块之间 ， 先形成如下图所示的结构：
最后 ， 将两个等保“VRF”的小方块 ， 分别连接在防火墙的两边 ， 这样 ， 一个双等保的化旁路为串联的业务流逻辑图就画好了 ， 根据标注的接口编号和规划的IP地址 ， 就可以写配置脚本了 。 而且串联的逻辑图画好以后 ， 也立刻能够知道静态路由该如何规划了 。
记住一点：“全局”、“VRF-1”、“VRF-2”上标注的接口 ， 其实全是汇聚交换机的 。
记住这个方式 ， 以后遇到旁路防火墙 ， 下面有N多个等保的业务流 ， 也可以按照这个方式去照葫芦画瓢了 。
04 数据中心未来的发展
随着大数据时代的到来 ， 企业数据中心承载的业务越来越多 ， 新业务上线越来越快 。 为了满足业务的需要 ， 传统数据中心网络将逐渐向具备弹性、简单和开放特征的新一代数据中心网络演进 。
A.弹性
弹性是指网络能够实现灵活、平滑扩展以适应业务不断发展的需要 。 弹性扩展包括设备级、系统级和数据中心级的扩展 。
设备级弹性扩展：网络设备需要具备持续的平滑扩容能力 。 例如接入交换机可以提供25GE/40GE的接入能力 ， 核心交换机能提供百T以上的交换容量 ， 高密度的100GE/400GE接口等 。
系统级弹性扩展：数据中心网络需要支持更大规模的二层网络 。 例如提供X万台10GE服务器接入的能力 。
数据中心级弹性扩展：数据中心互联网络要能够支持多个数据中心的资源整合 ， 实现更大规模虚拟机跨数据中心迁移 。
B.简单
简单就在于要能够让网络更好的为业务服务 ， 能够根据业务来调度网络资源 ， 例如要能够实现网络资源和IT资源的统一呈现与管理 ， 能够实现从业务到逻辑网络再到物理网络的平滑转换等 。
C.开放
传统网络的管理维护是封闭的 ， 独立于计算、存储等IT资源 。 网络开放以后 ， 可以打破原有的封闭环境 ， 使网络设备可以与更多的SDN控制器、第三方管理插件、虚拟化平台等协同工作 ， 从而打造更灵活的端到端数据中心解决方案 。
