特斯拉|CAD容易被忽略的问题，无法用实体SOLID填充的原因
文章图片
文章图片
在CAD中 ， 填充是比较常见的处理封闭图形的方式 。

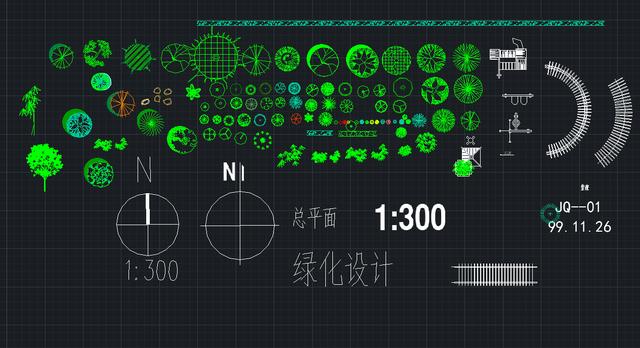

【特斯拉|CAD容易被忽略的问题，无法用实体SOLID填充的原因】通常在室内装修或者园林景观用得比较多 。
使用频率高必然容易遇到问题 。

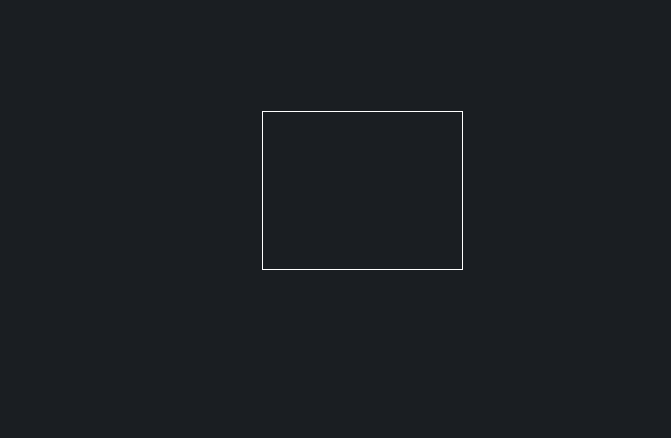

据一位用户朋友说 ， 他的图上有一个简单的矩形 ， 很奇怪的是 ， 这个矩形可以用其他图案填充 ， 但是无法使用实体SOLID进行填充 。
再仔细观察一下 ， 点击选中这个矩形之后 ， 在特性栏不难发现 ， 这个所谓的矩形 ， 其实是不封闭的 。
不封闭就不能用实体SOLID填充了吗？
不是的 ， 但只能通过拾取点的方式来选择对象 ， 通常情况下 ， 我们都选择对象都是直接选取 ， 因此这个时候就冲突了 。
因为使用“拾取点”的方式 ， CAD会去搜索封闭区域 ， 并不需要边界线是闭合的多段线 ， 因为即使是四条直线围成的封闭区域也是可以填充的 ， CAD在搜索到封闭区域后会自动生成一条封闭的填充边界线 。
大家如果想确认这一点 ， 可以将填充后的图形移出来 ， 在右键菜单里选择‘生成边界’ ， 看看生成的边界是否是闭合的 。
这只是一个小问题 ， 但往往会被大家所忽略 ， 要不是有网友提出来 ， 还真的不太注意得到 。
稍微作一个总结：不封闭的图形并不是不能进行SOLID实体填充 ， 而不能通过直接选择对象的方式 。 而且 ， 如果你发现不能进行SOLID实体填充 ， 可以第一时间看一下对象是否是完全封闭的图形 。
文章来源：CAD小苗
