这次的装机本来打算上10700+B460 ， 无奈预算吃紧 ， 只能降到10400+B460 。 不过留有后手 ， 入手的是中高端的微星B460 ， 以后升级10700 ， 甚至10900都不成问题 。 机箱选择了九州风神新上市的CL500 ， 沉稳大气 ， 价格不高；船长240一体水冷显然是为了以后的更高级CPU而准备的 。 电源选择了EVGA的GT系列 ， 作为全模组金牌的额定650w电源 ， 即便是以后有所升级 ， 应对单显卡的主机也没有太大问题 。
显卡方面 ， 由于老黄说RTX30加量不加价 ， 导致很多小伙伴对RTX20都持观望态度 。 但小熊觉得公版不好买到 ， 非公肯定加价 ， 再加上挖矿 ， 缺货 ， 囤货 ， 饥饿营销等等因素 ， 最后可能很难以官方发售的价格买到显卡 。 在这个特殊的时期对于有经验的玩家不防关注下二手市场 ， 2080和2080S的价格基本已经降到3k+ ， 相比没有发布的RTX30 ， 看得见摸得着 ， 于是小熊也摸了一块EVGA的2080s
作了视频 ， 请大家观赏！
RTX30显卡发售前的装机方案：10400+B460+RTX2080s ， 二手市场有惊喜

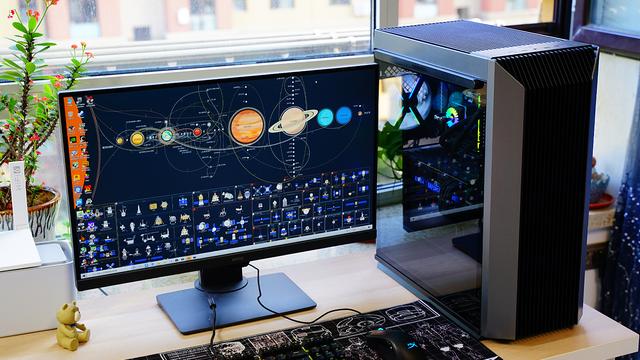

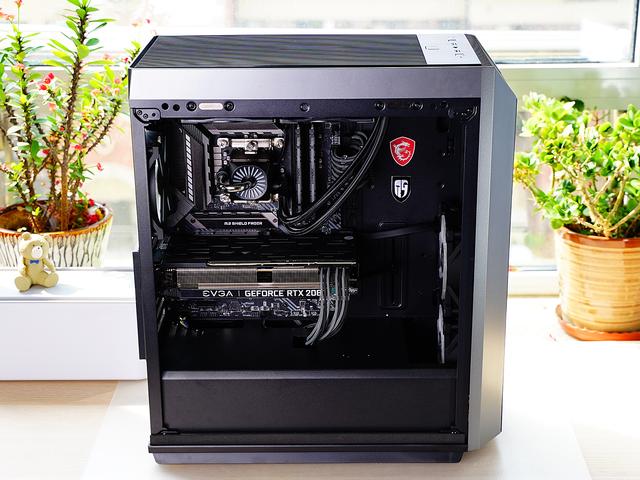

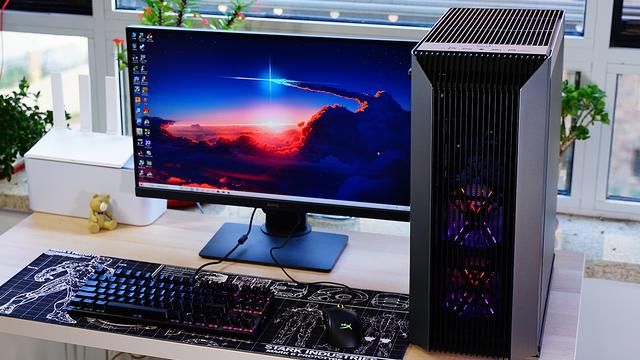

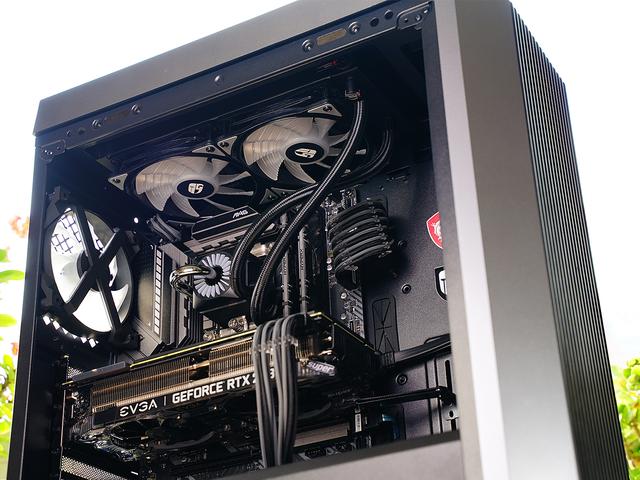

整机展示这次装机的风格是沉稳大气！
▼
▼
▼
▼
▼
▼
▼
主机配置如下：
CPU：英特尔（intel）十代酷睿i5 10400
主板：微星 MSI MAG B460 TOMAHAWK战斧导弹
内存：金士顿(Kingston)骇客神条Hyperx Predator系列 2933 8G*2（已停产）
SSD：宇瞻（Apacer）AS2280P4 480GB （已停产）
显卡： EVGA GeForce RTX 2080 Super XC Ultra
散热：九州风神（DEEPCOOL）船长240 PRO V2版 CPU水冷散热器
九州风神（DEEPCOOL）魔术师MF120GT 机箱风扇
电源：EVGA GT系列 额定650W
机箱：九州风神（DEEPCOOL）CL500
硬件选择
CPU&主板
心中的目标其实是10700 ， 比10400多了2核4个线程 ， 性能最多就是提升了33% ， 但价格却高了100%！再加上预算不多 ， 所以最后选择性价比更高的10400 。
微星主板系列的现状：MPG主流性能；MEG高端旗舰；MAG坚固耐用 。 作为不可超频的B460主板理应归入MAG系列 。 但即使如此 ， 这款微星 MSI MAG B460 TOMAHAWK战斧导弹 ， 也是4款MAG系列的B460主板中规格最高的一块 ， 小熊入手高端的B460当然是为以后升级10700/10900做好准备 。

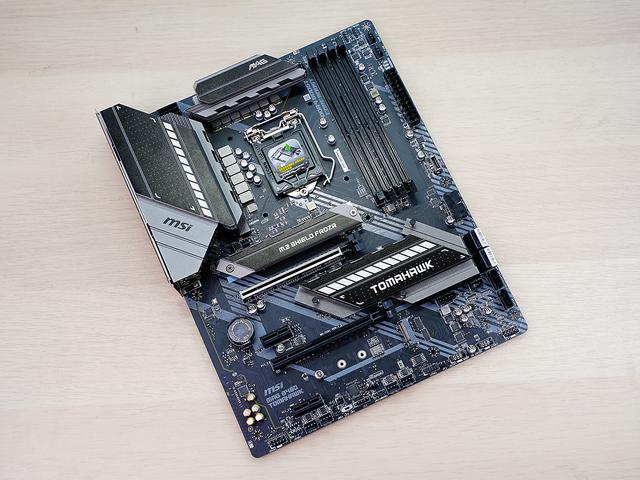

【显卡|也是最后一次的RTX20攒机？10400+B460+RTX2080S】▼B460 TOMAHAWK主板是ATX标准板型 ， 主板采用大块的铝制散热片来辅助VRM散热 ， 延伸至IO上方的保护罩也是一体铝材 ， 上面有MSI的LOGO ， 上面散热片印有MAG的标识 ， 都是无灯效的 。
▼I/O部分的挡板为一体式 ， 通过螺丝和卡扣固定在IO罩上 ， 接口：视频接口为1个HDM2.0、1个DP1.2；USB接口为2个USB 2.0、4个USB 3.2 Gen1、1个Type-C ， 通过ASM3241控制芯片支持到USB 3.2 Gen2x2 ， 即能够提供20Gbps的传输速度；网卡接口为1个2.5G LAN口 ， 网卡为Realtek的8125B、1个千兆LAN口 ， 网卡为Intel I219V；音频接口为5个3.5mm、1个Optical S/PDIF OUT；另外也保留了1个PS/2 。

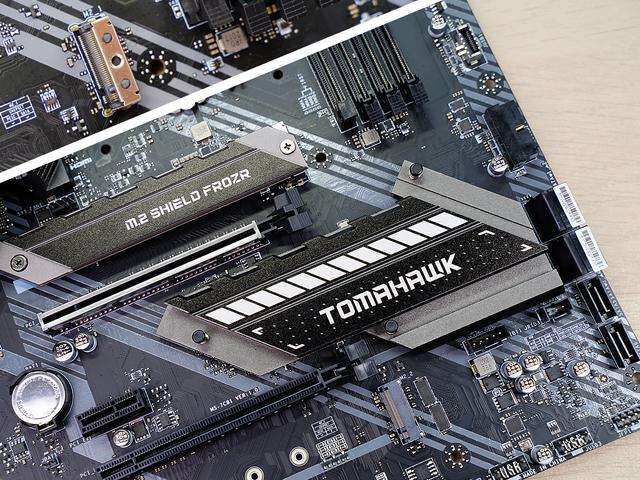

▼2条PCIe 3.0 x16全尺寸插槽 ， 以及2条PCIe x1插槽 。 并且第一条PCIe x16插槽设计了钢铁装甲；有2个M.2接口 ， 只有上面一个安装L M.2 SSD的散热片(微星叫它冰霜铠甲) ， 支持SATA6Gb/s与 PCIe 3.0 x4， 支持规格为2242/ 2260/ 2280/ 22110。 第二个M.2接口仅支持PCIe 3.0 x4支持规格为 2242/ 2260/ 2280， 由于和第二条PCIe 3.0 x16插槽（实际速度为PCIe 3.0 x4）共享通道 ， 插入SSD后 ， 该PCIe接口会失效 。
▼存储方面 ， 6个SATA接口；另外支持还有个Type C接口 ， 规格为USB 3.2 Gen1 ， 即能够提供10Gbps的传输速度 ， 由ASM1464控制芯片提供 。

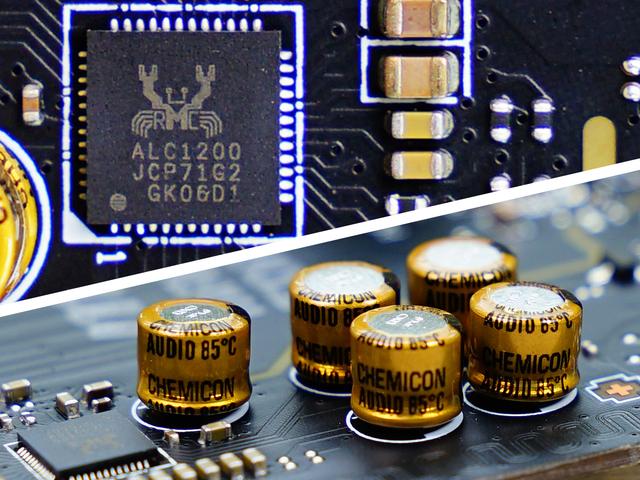

▼在音效部分 ， 采用Realtek ALC 1200声卡 ， 以及5颗日系Nichicon黑金刚专业音频电容 ， 并使用独立线路设计 ， 隔离主板上其它组件的干扰 。
▼拆解下主板 。

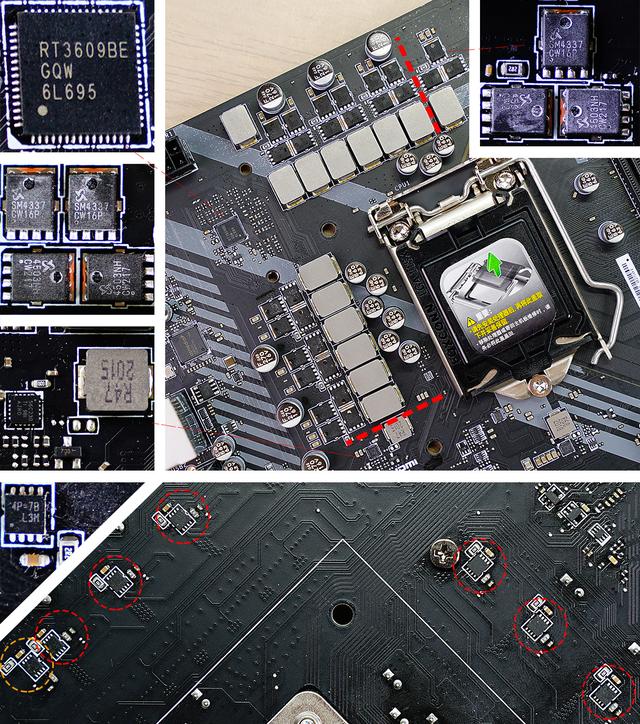

▼供电方面 ， PWM控制器为RT3609BE ， 最多控制6+2相 。 上面供电最右侧为1上桥2下桥的mosfet ， 搭配一个电感 ， 明显是VCCGT供电（核显） 。 左侧供电最下面一相应该是VCCIO供电 ， 旁边的56C230可能是一个单相PWM控制器 。 其它每2个电感搭配上桥两颗SM4337 ， 下桥两颗SM4503 ， 就是Vcore（CPU核心）供电 ， 背面有7颗芯片 ， 根据位置判断一个应该是VCCGT的mosfet驱动 ， 其它6颗芯片标注了4P=7B ， 没有查到具体的信息 ， 应该是个驱动芯片 ， 而不是倍相芯片 ， 所以核心供电应该是6相并联到12相 ， 对于一款B460主板显然是足够了 。
▼4条DIMM插槽 ， 支持单条32GB容量的DDR4内存 ， 最高支持128GB容量 。 频率方面 ， 只有使用i7/i9处理器时才够支持2933MHz频率的内存；i5或者更低的处理器只能支持2666MHz的内存 ， 内存供电是一相的 。
▼在顶部和底部各有一个12V四针、一个5V三针的RGB接针 ， 另外24pin上方还有一个EZ Debug LED灯 ， 4个灯分别代表了BOOT、VGA、DRAM、CPU ， 来帮助判断问题出现的部位 。

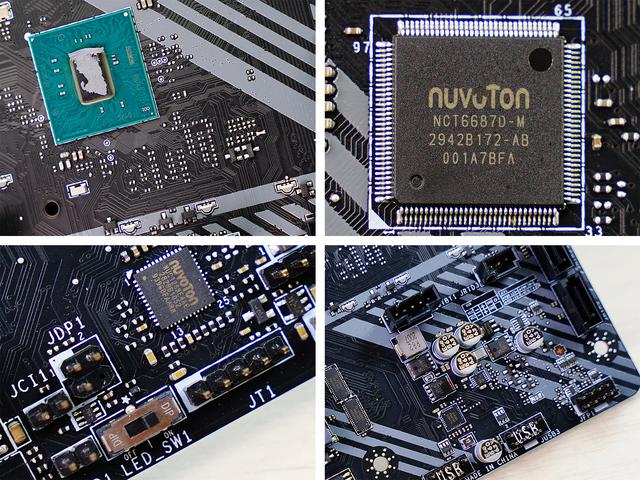

▼左上：B460南桥芯片 ， 周围看到一些贴片LED灯珠 ， 也是主板上唯一有RGB元素的地方 。
▼左下：主板底部有个LED的控制开关 ， 除了通过bios或者软件 ， 也可以用它来开闭RGB灯效 ， 其上方的NUC126NE是一颗单片机 ， 用于控制RGB灯效 。
▼右上：NUVOTON的NCT6687D ， 用于监控主板的各个IO信息 。
▼右下：主板右下方有雷电3外接板卡的相关接口 ， 下方则是南桥的供电 。
内存和SSD
▼金士顿 Hyperx Predator系列 2933 16G(8G*2) ， 这是老版本了 ， 以前的存货 。 现在使用10400虽然只能在2666MHz上使用 ， 不过以后升级到i7、i9还是有用武之地的 。

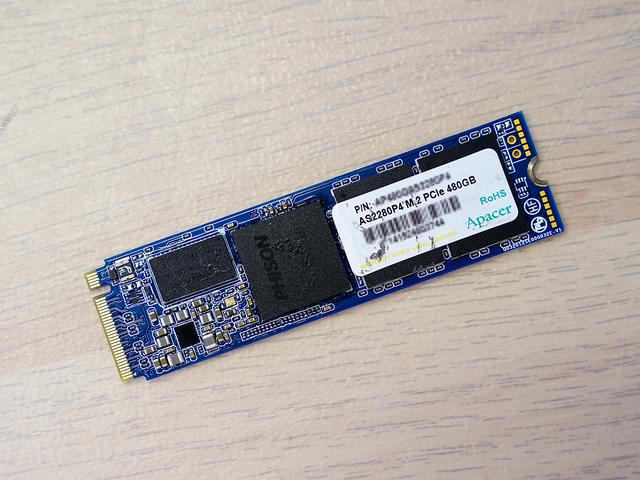

▼宇瞻 AS2280P4 480GB SSD ， 同样是存货 ， 现在也没卖的了 。 闪存颗粒为东芝3D NAND TLC；主控为Phison PS5012-E12 ， 480GB 版连续读写速度为 3200MB/s 、2000MB/s ， 提供3年质保 。
显卡
▼这款EVG的XC Ultra虽然只是采用了双风扇的规格 ， 不过已经非常接近3槽厚度 ， 提供的鳍片散热面积还是非常大的 。 显卡不算很长 ， 为269.83mm 。

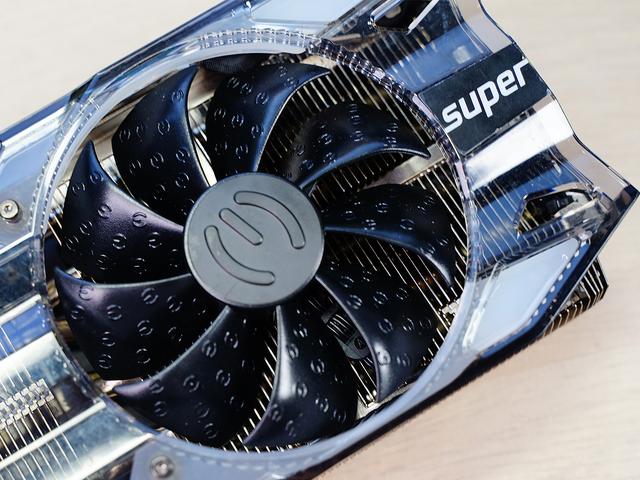

▼显卡正面的外壳是透明的亚克力 ， 风扇采用液体动压轴承 ， 9叶风扇 ， 上面有很多EVGA的小LOGO 。

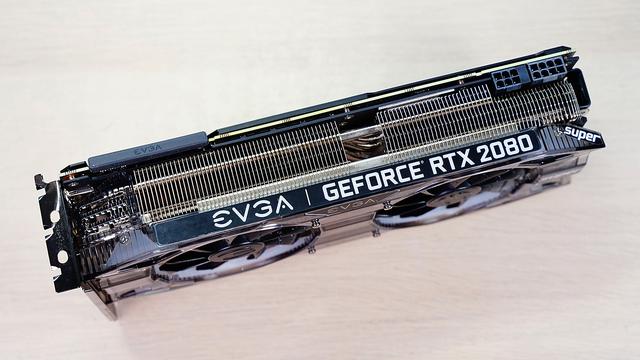

▼中间部分有EVGA和RTX2080的标注 ， 那super去哪里了？
▼super被标注在显卡侧面的前端 ， 感觉像个小标签 。 供电接口也在侧面 ， 为6+8PIN ， 官方给出厚度为2.75槽 。
▼显卡顶部有个保护罩 。

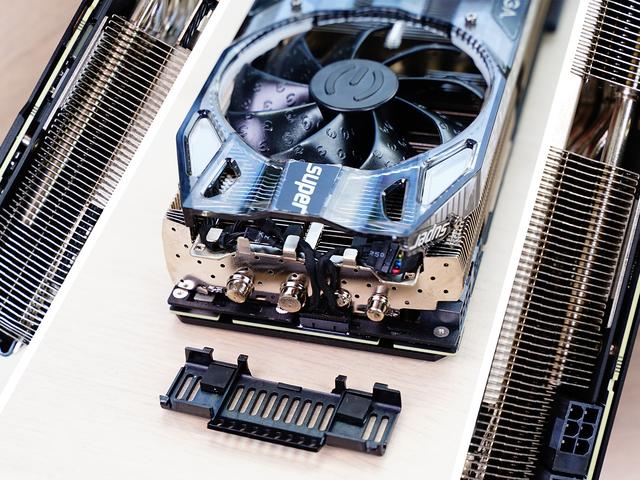

▼打开保护罩
▼金属背板为全黑色 ， 上面有很多的镂空 ， 用来辅助散热 。 另外RTX2080super是拥有NV Link（SLI的升级本）的显卡 。

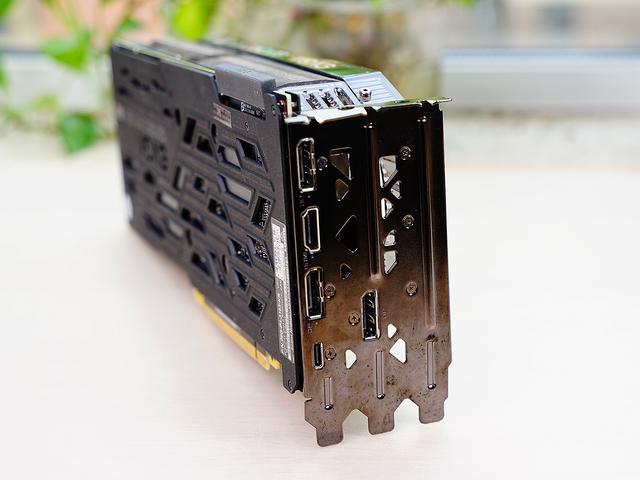

▼显卡接口3个DP ， 1个HDMI ， 1个Type-C接口
散热器
▼船长240pro v2的包装变为灰和蓝的底色 ， 风格更加清新一点 。 基本上兼容Intel和AMD的所有平台 ， 而且可以支持TR4 ， 现在能支持撕裂者平台的散热器确实不多 。
▼配件也很丰富 ， 一个RGB集线器 ， 可以实现1转6 ， 并且是飞机头 ， 连接更稳固；一个风扇4Pin集线器 ， 可以实现1转4；另外对于不支持RGB的主板 ， 可以使用附件中的RGB控制器 。

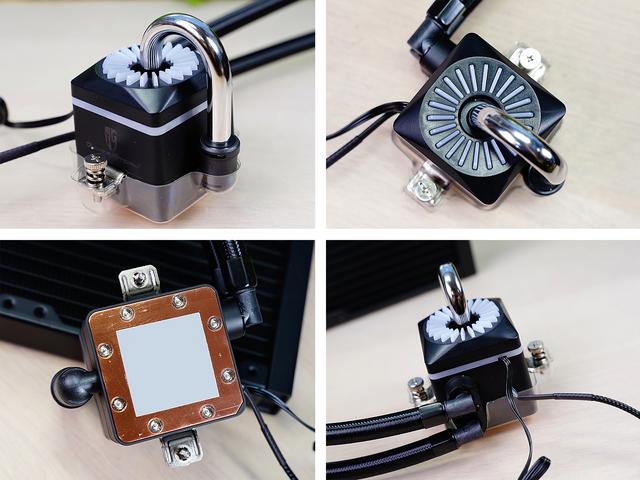

▼240PRO V2的在冷头方面和初始版相比 ， 外置水道材质由玻璃变成了金属 ， 视觉上更加硬核 ， 也算是升级吧！其它方面和初始版一致；水冷头底部接触面采用正方形结构 ， 8颗六边形螺丝在四边固定 ， 材质为铜 ， 并未达到镜面效果 ， 预涂了硅脂 。
▼冷排方面 ， 初始版的侧边加装了钢板 ， 而V2版本则取消了这个设计 ， 当然这只是一些外观上的差异 。

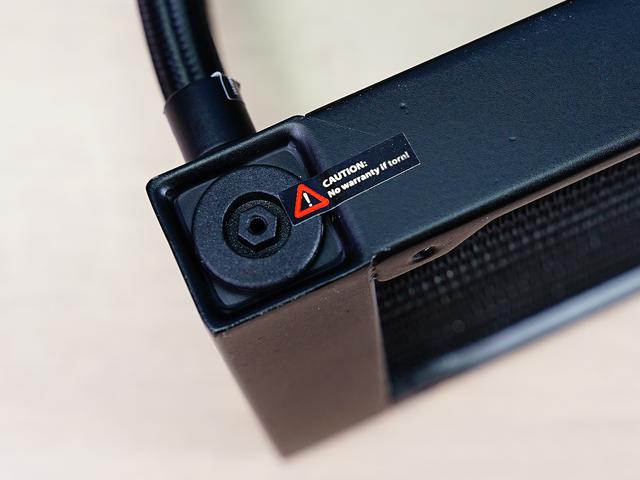

▼黑色阀门就是官方声称的Anti-Leak技术 ， 其本质是个内压控制阀 ， 可以保证水冷系统在高性能运转情况下将系统内的高压释放到空气中 ， 实现内部压力动态稳定 ， 延长使用寿命 。

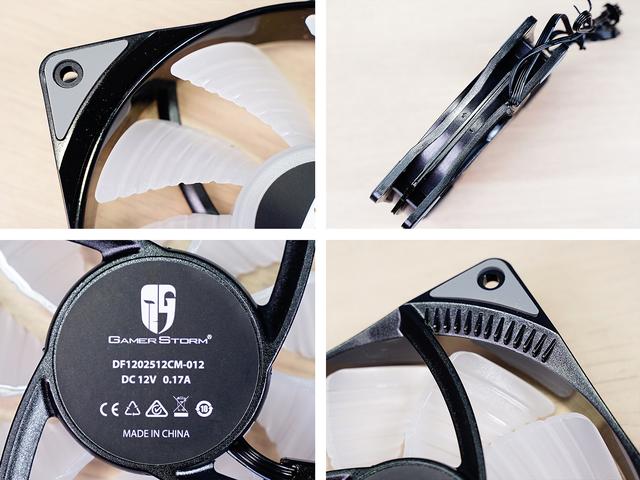

▼自带的2枚12cm的GAME STORM风扇 ，支持ARGB灯效 。
▼风扇的转速为500~1800 RPM±10% ， 最大风量69.34 CFM ， 风压2.42 mmAq ， 噪音30dB（A） ， 供电规格12v 0.17A ， 两面四角都配备减震垫 。
电源
EVGA的全新SuperNOVA GT系列电源 ， 定位主流级 ， 内部拓扑方案未公布 ， 100%日系电容 ， 采用全模组方案 ， 提供7年质保 。

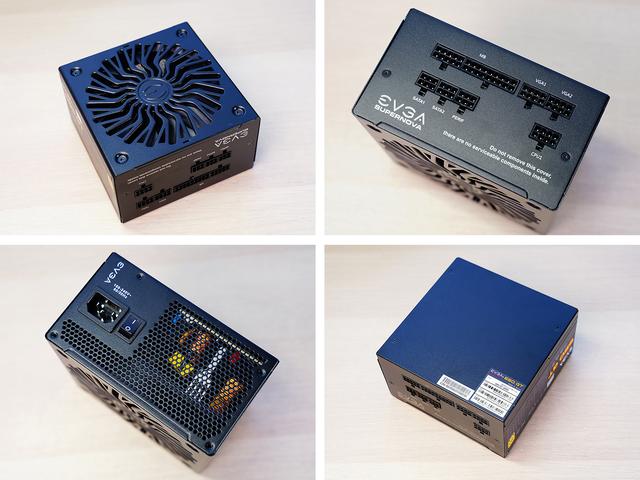

▼电源尺寸为86mm (H) x 150mm (W) x 150mm (L) ， 顶部的一体式风罩很像太阳(ju）花 ， 内预装一把13.5cm FDB风扇 ， 支持智能温控 ， 低于30%输出时风扇停转；全模组接口设计但CPU接口只有一个 ， 还好B460 TOMAHAWK主板也只需要1个8pin的CPU接口 。
▼侧面的铭牌：采用了单路+12V设计 ， 输出达到了54A ， 达到了648w的功率 。

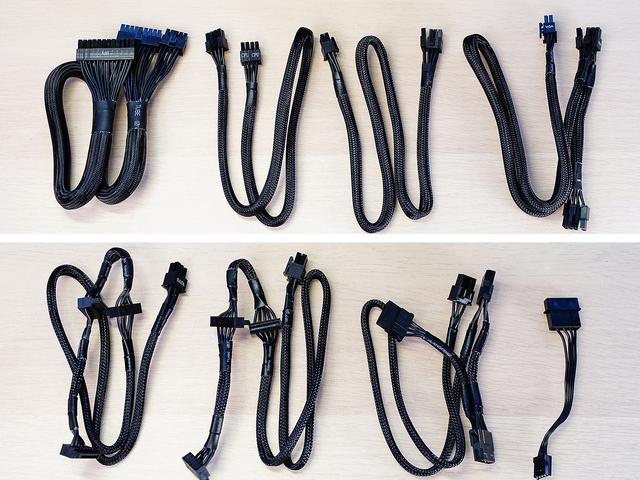

▼基本上所有的线材均采用编织网包线设计 ， 有1根24pin主板供电线；1根(4+4)-pin CPU供电线；2根(6+2)-pin PCle供电线 ， 一条显卡供电线只有一个6+2接口 ， 另一头有2个6+2接口；2根SATA供电线 ， 每根3个接口；1根大D供电线 ， 有3个接口；还有一根FDD 线 。
机箱

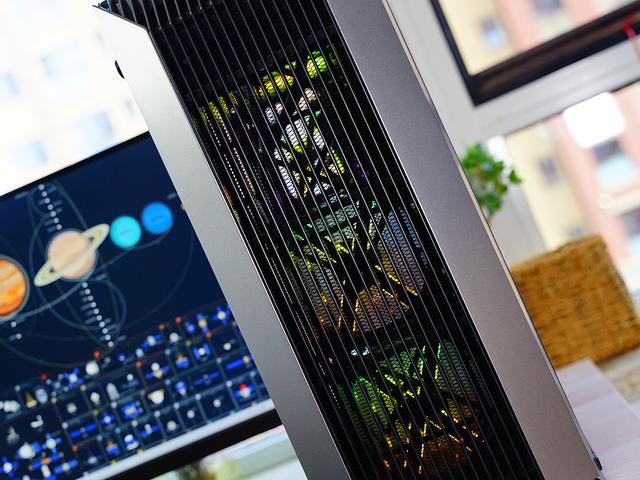

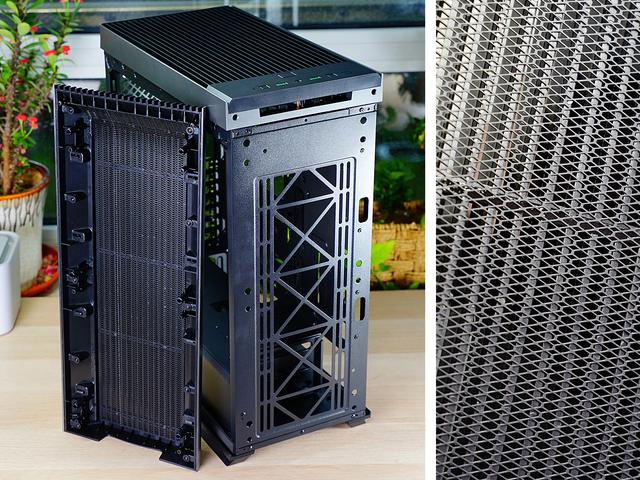

▼CL500机身尺寸226mm x 473mm x 519mm(宽x深x高） ， 重量8.4公斤 ， 简约风格 ， 前脸是一个从上到下的透气格栅 ， 有点像工作站使用的机箱 ， 给人以稳重的感觉 。 左侧是钢化玻璃侧透；另一侧采用的是钢板 ， IO在顶部 ， 包括：开机键、重启键 ， 双USB3.0和3.5mm耳麦插孔 。
▼IO部分的中间按键是顶部面板弹起的按键 ， 好像是开关按钮！刚开始会按错；底部四角有防滑垫 ， 电源风扇位提供了可拆卸的PVC防尘网 ， 前部的4个螺丝是用来固定硬盘仓 ， 有一定的调节范围 ， 移到最前面的位置 ， 自己实测有大概22cm的空间 ， 不过官方介绍最大支持16cm长的电源 ， 显然有点保守 。

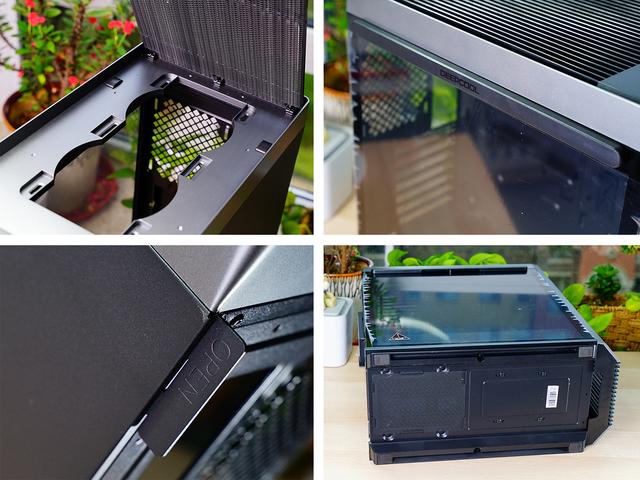

▼CL500的一个特点就是磁吸侧板 ， 不需要拆卸螺丝 ， 钢化玻璃上方有个带有DEEOCOOL字样的把手 ， 内侧有开槽 ， 方便用手直接取下；背部侧板有一个OPEN字样的凸出钢板 ， 抓住这个部位就可以轻松地打开背部侧板 。
▼兼容性上可以安装ATX/MATX和ITX的主板 ， CPU散热器限高165mm ， 显卡限长33cm 。
▼CL500支持两个3.5英寸硬盘2个2.5英寸硬盘 ， 背面提供绑线带和一些轧带 ， 非常理线 。
▼除了方便拆卸的侧板 ， CL500的其它特色：自带一个显卡支架 ， 可以更好支撑过重的显卡；带一个1分4的PWM HUB ， 可以解决一些主板风扇接针过少的问题 ， 或者让理线变得更加轻松；另外2个3.5英寸硬盘架是金属材质的 ， 并非塑料 。
▼风扇和冷排的兼容性上 ， 前面支持3个12cm风扇或360mm冷排 ， 顶部支持2个12cm风扇或240mm冷排 ， 尾部支持1个12cm风扇 ， 当然也可以安装120mm的冷排 。
机箱风扇
▼另外使用了MF120GT作为机箱风扇 ， 一包为3个装 ， 风扇正面采用了独特X型状的框架 ， 也是一种倒置结构（反吹风扇） 。 和利民、乔思伯的反吹风扇最大的不同就是 ， 两面都有ARGB光效 。

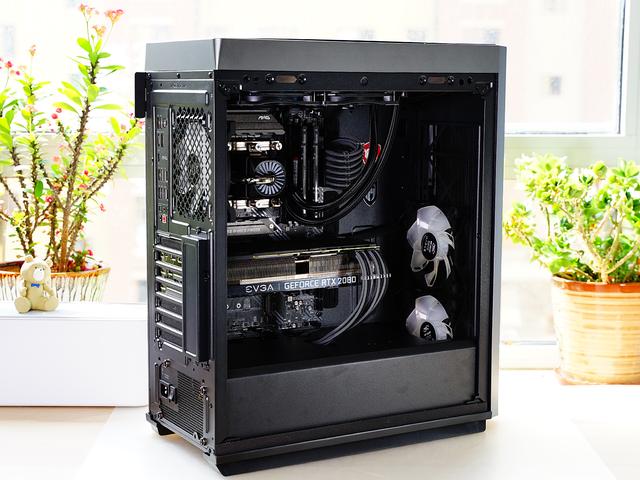

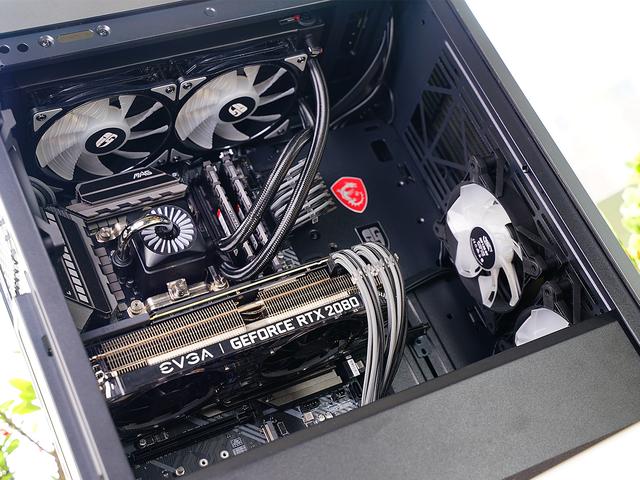

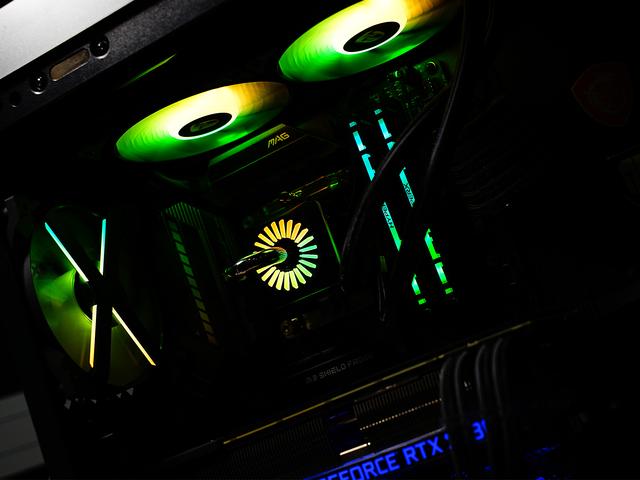

▼正面装机效果

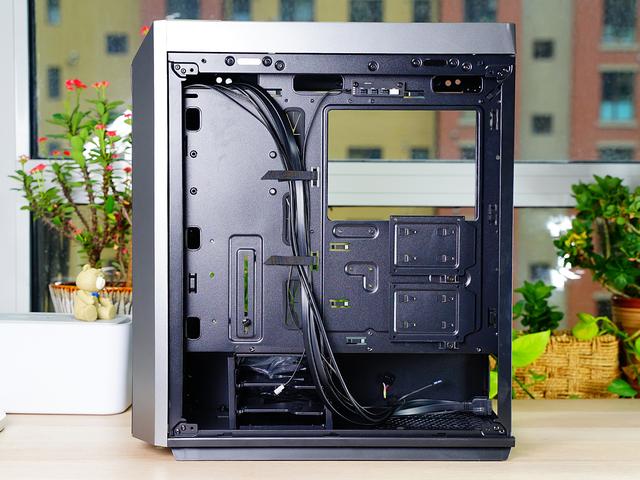

▼背面装机效果 。
主机性能测试
CPU性能
▼i5-10400处理器为6核心12线程设计 ， 12MB三级缓存 ， 基础频率2.9GHz ， 最高睿频4.3GHz（单核） ， 全核频率为4.0GHz， 做了些常规的跑分测试 。
GPU性能

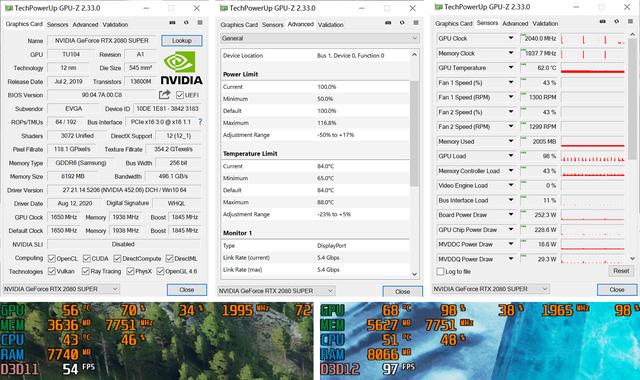

▼RTX2080super XC Ultra核心基础/boost频率为1650/1845MHz ， boost频率小超公版频率 ， 当然实际频率还散热系统有关 ， 在CL500机箱中3DMARK测中的最高频率到达了2040MHz；实际游戏中可以维持在1965~1995MHz ， 频率的波动范围相对来说比较小 。
RTX2080super的用户自然不会满足1080p的分辨率 ， 所以下面就直接测试2k和4k分辨率下的实际游戏情况 。
▼DX12的战争机器5 ， 超高画质下 ， 2k分辨率平均帧数超过90fps ， 4k降到53fps ， 也算基本流畅 。

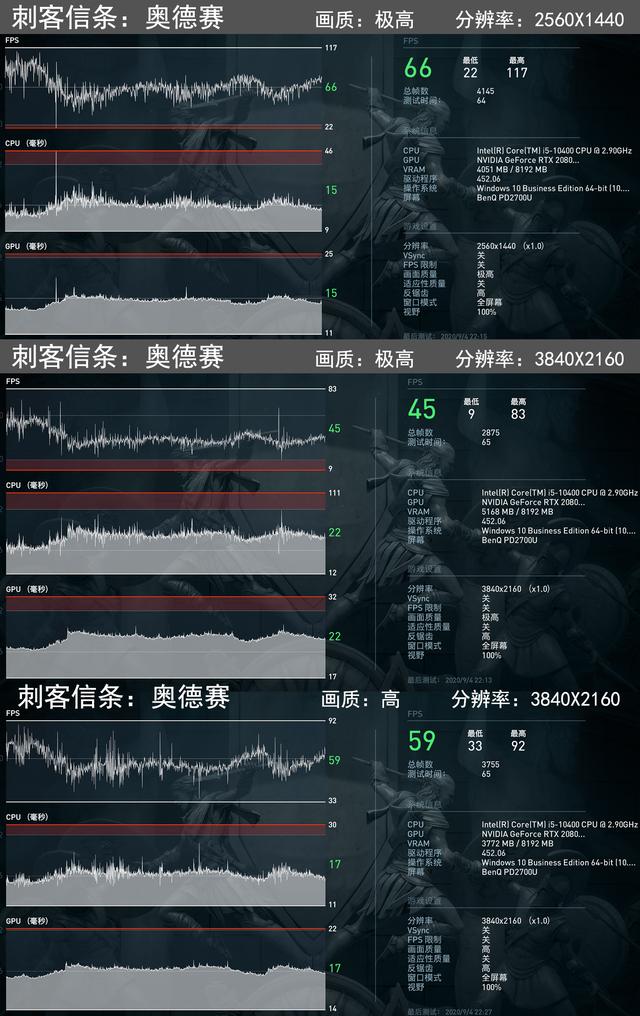

▼刺客信条：奥德赛对显卡要求较高 ， 极高画质下2k分辨率可以到达60fps以上 ， 4k分辨率降到45fps ， 只能说是勉强流畅 。 要求达到~60fps就得降两档画质 ， 当然也可以选择降低一档画质 ， 帧数在50fps+ ， 也算基本流畅 。
▼全面战争：特洛伊 ， 极高画质下2k分辨率可以到达50fps ， 4k分辨率降到35.6fps 。 要求达到~60fps就也得降两档画质 ， 不过这并不是FPS游戏 ， 也可以选择稍降帧数来提高画质 。

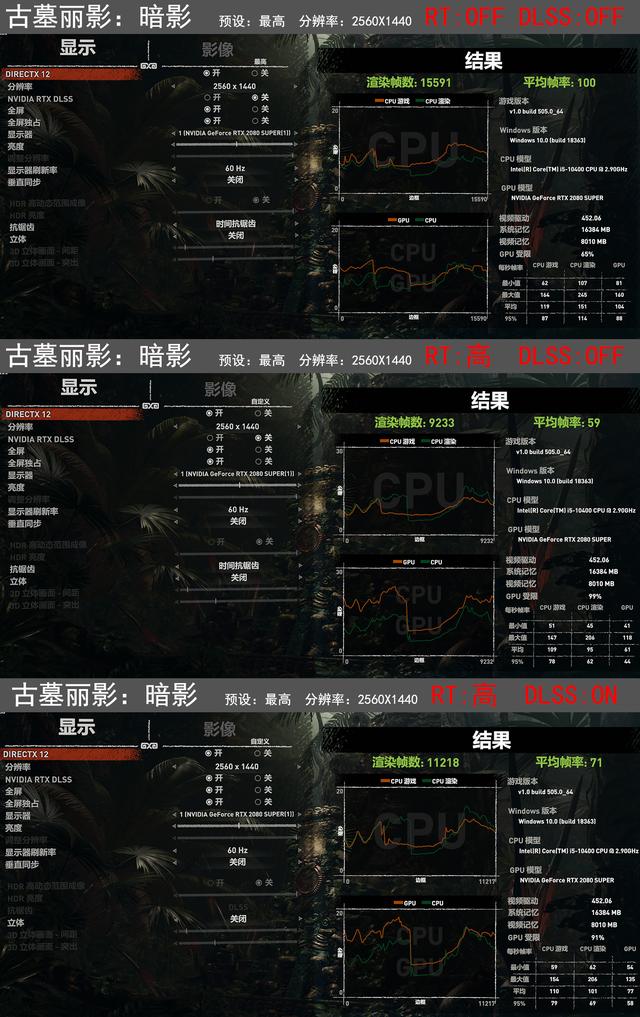

▼RTX系列显卡的一大优势就是支持光线追踪技术 ， 当然开启光追特效的代价就是帧数的下降 ， 《古墓丽影：暗影》在2k分辨率&最高预设下 ， 光追开到高（3档的中档位） ， 帧数从100fps降到了59fps ， 帧数下降了~40%！开启DLSS后恢复到了71fps 。
▼在4k分辨率&最高预设下 ， 光追开到高 ， 帧数从54fps降到了29fps ， 开启DLSS后恢复到了46fps ， 如果不想牺牲画质的话 ， 只能做到勉强流畅 。
DLSS的其本质是用更低分辨率的图像来代替部分高分辨率的图像 ， 原理上由于采用深度学习机制 ， 即AI的锐化补偿技术 ， 代替的非常巧妙 ， 画面还能保持高分辨率下的清晰程度 。 但实际上DLSS第一代的时候效果并不是特别好 ， 画面还是有点糊 ， 达不到宣传中的效果 。 现在英伟达升级了算法 ， DLSS更新到了2.0版本 ， 大大提升锐化补偿的处理效果 。

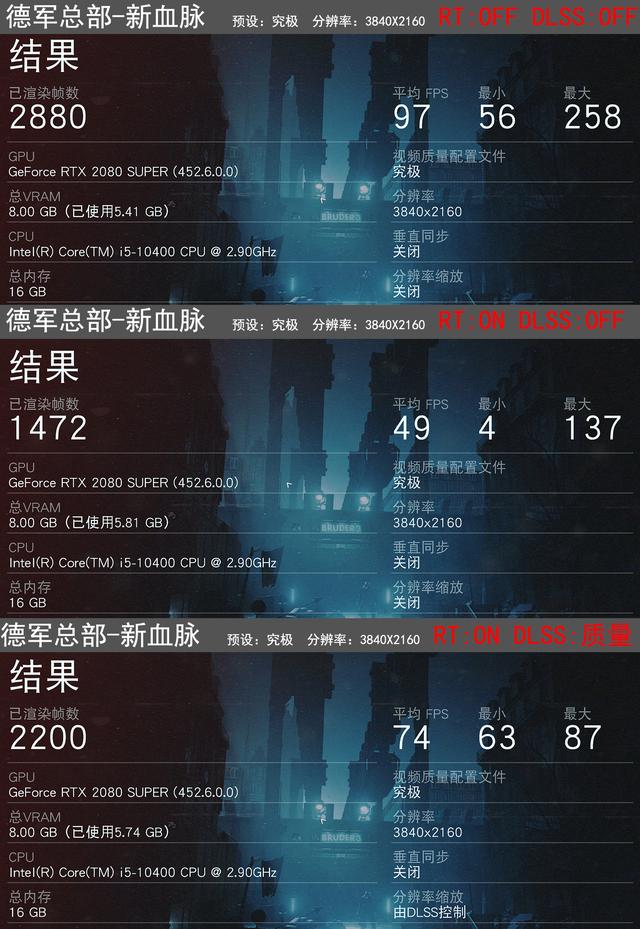

▼《德军总部新血脉》就是一款支持DLSS 2.0的游戏 ， 在4k的分辨率&究极画质下 ， 打开光追 ， 帧数从97fps降到了49fps ， 在开启DLSS-质量等级（DLSS 2.0有3个等级 ， 分别为质量、平衡和性能）后 ， 恢复到了74fps ， 在4k分辨率和光追特效的双重压力下也可以流畅的游戏 。
主机温度测试
测试时环境温度为~28℃
CPU满载
▼单独FPU烤鸡10分钟 ， 6核心平均温度为56℃ ， 散热器毕竟是船长240 PRO一体水冷 ， 看来以后即使为了这散热器也得升级CPU啊！AIDA64显示CPU Package的功耗为73.43w ， 使用小米智能插座测得整机输入功耗为145w 。
GPU满载

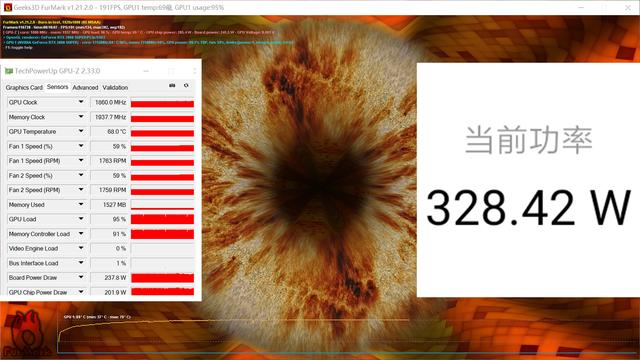

▼使用furmark让显卡达到满载 ， 满载68℃ ， 频率为1860MHz ， 并没有下降很多 。 此时使用小米智能插座测得整机输入功耗为328w ， 毕竟CPU也是在工作的 。
CPU+GPU同时满载
▼FPU和furmark同时开启 ， CPU的6核心平均温度为60℃ ， 比之前的单FPU提高了4℃；显卡的满载温度反而降了1℃ ， 仔细看是因为频率减低了一点 ， 变成了1755MHz ， 在CL500机箱内还是能够给显卡提供比较好的风道系统的 。
RGB展示

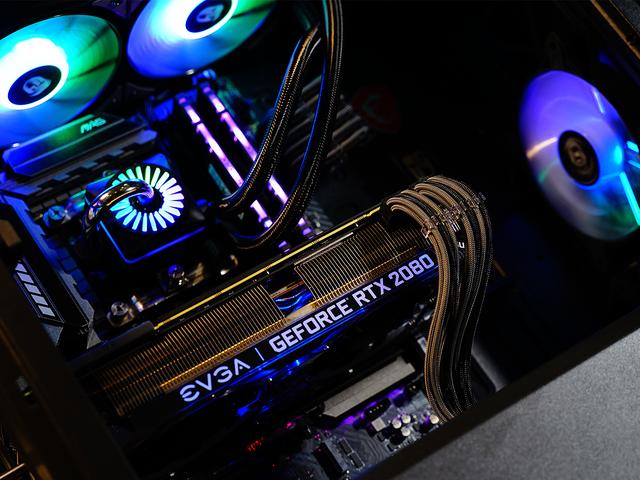

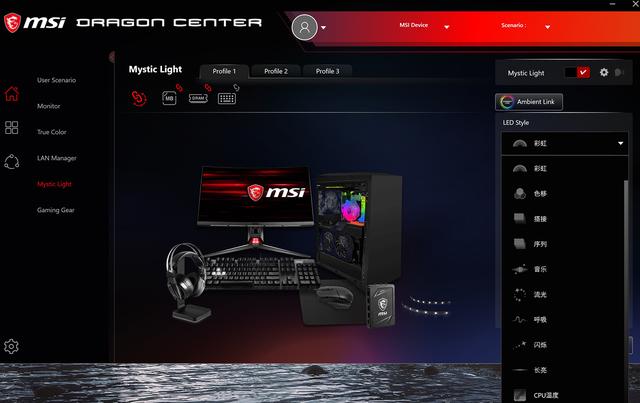

▼所有的RGB设备是接到主板的ARGB接口 ， 由微星的Mystic Light软件来控制光效 ， 从软件界面看到主板、内存和键盘都被识别了出来 。
▼
▼
▼
▼XC Ultra侧面的LOGO以及型号有蓝色的LED灯 ， 无法调节 ， 所以整机的RGB同步效果就要打些折扣 。

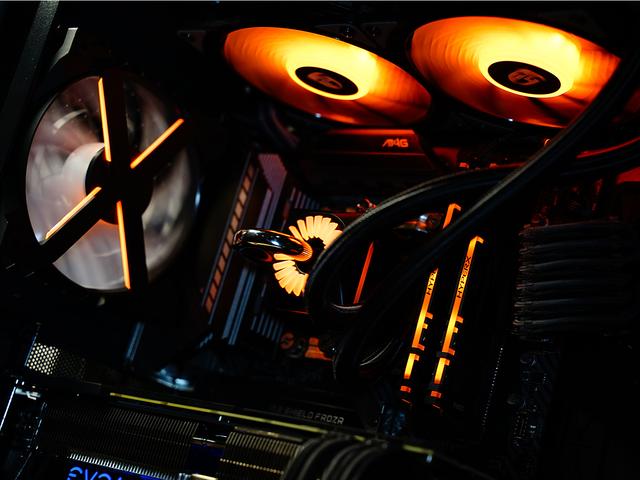

▼单色的效果
▼
总结
i5 10400散片价格1k出头 ， 10400F的价格甚至到了999 ， 性价比已经略高于R5 3600 ， 而intel在游戏以及Adobe全家桶方面还是有一定的优势；微星MSI MAG B460 TOMAHAWK这款主板外观做工和供电用料都不错 ， 很适合搭配高端的10700或者10900使用 ， 这套方案选择了这款主板也是为以后升级作准备的 。 同为升级作准备的还有船长240 PRO ，V2版的金属外置水冷管看着也更加刚毅 。 CL500机箱的气质也是沉稳大气 ， 和整套硬件风格也非常搭 。
EVGA显卡的质感还是很不错的 ， 这款XC Ultra的散热也足够优秀 ， 就是缺少RGB元素 。RTX2080Super已经可以畅玩2K游戏了；4k方面算是一个准显卡吧 ， 有些游戏还是需要降低1~2档画质的 。 如果完美主义者主玩4k游戏 ， 确实可以等等RTX30显卡 。
最后 ， 如果全部买新 ， 主机总总结要在10k左右了 ， 不过由于这个特殊的时期 ， 小熊入手了2手显卡 ， 使得整机的价格降到7~8k左右 。 当然对于没有经验的消费者还是不建议入二手 ， 可以等等全新的RTX30系列 。
方案使用了RX20 ， 可能要被骂奸商了 ， 但稍微想想就知道 ， 推荐二手显卡小熊能挣到谁的钱？更何况小熊只是一个数码产品的爱好者而已 。 只是建议看到价格合适的二手RX20 ， 还是值得购买的 ， 何况现在比较好砍价！
