一、前言
前段时间 ， 超频三推出了全新的七防芯系列电源 ， 其在电源的PCB上涂有完整导热胶 ， 辅助电源散热的同时 ， 还赋予了电源七防的功能 ， 防尘、防潮、防静电、防小强等等 ， 让电源日常运行的更加稳定 ， 不惧各种恶劣的环境 。
但是 ， 刚刚推出的时候 ， 七防芯系列电源仅有七防芯金牌电源系列可选 ， 其用料非常出色 ， 整体的售价也比较的高 ， 对于普通消费者来说太高端了 。 前不久 ， 超频三又推出了七防芯白牌系列电源 ， 针对普通消费者 。
虽然说是针对普通消费者 ， 但其额定600W的功率 ， 拥有主动PFC电源 ， 白牌的转换效率 ， 台系电容的用料 ， 整体的性价比还是很高的 ， 值得选购 。
二、超频三七防芯GI-ST600电源 开箱

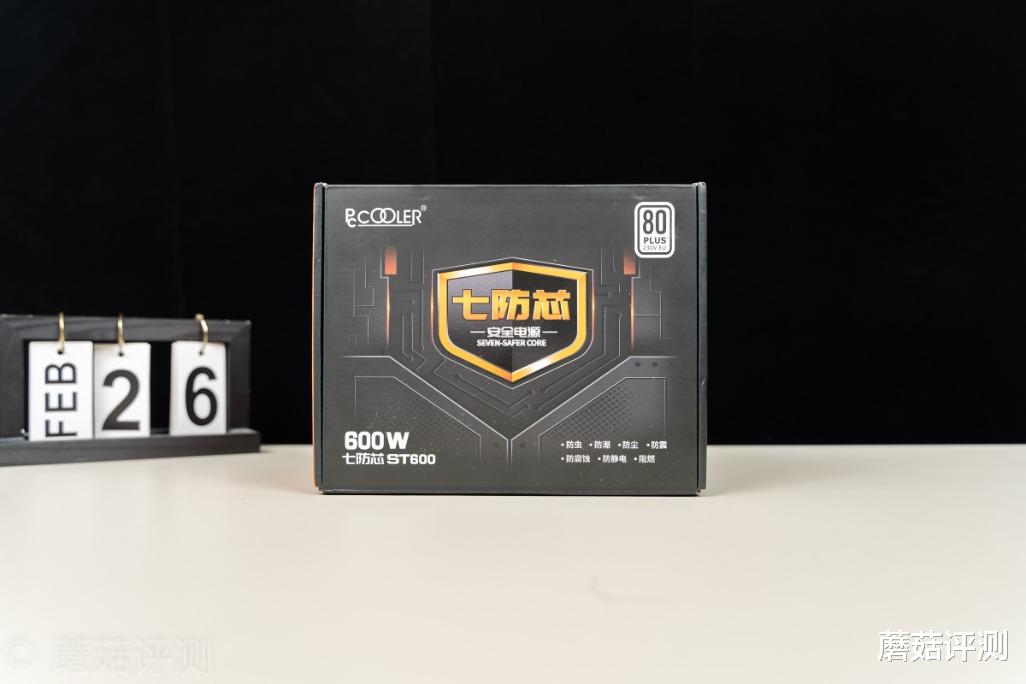

▼电源的包装很漂亮 ， 整体黑色的 ， 中间印着七防芯 ， 右上角有80Plus白牌的认证 。
▼电源背面主要介绍了这个“七防芯”的设计 。

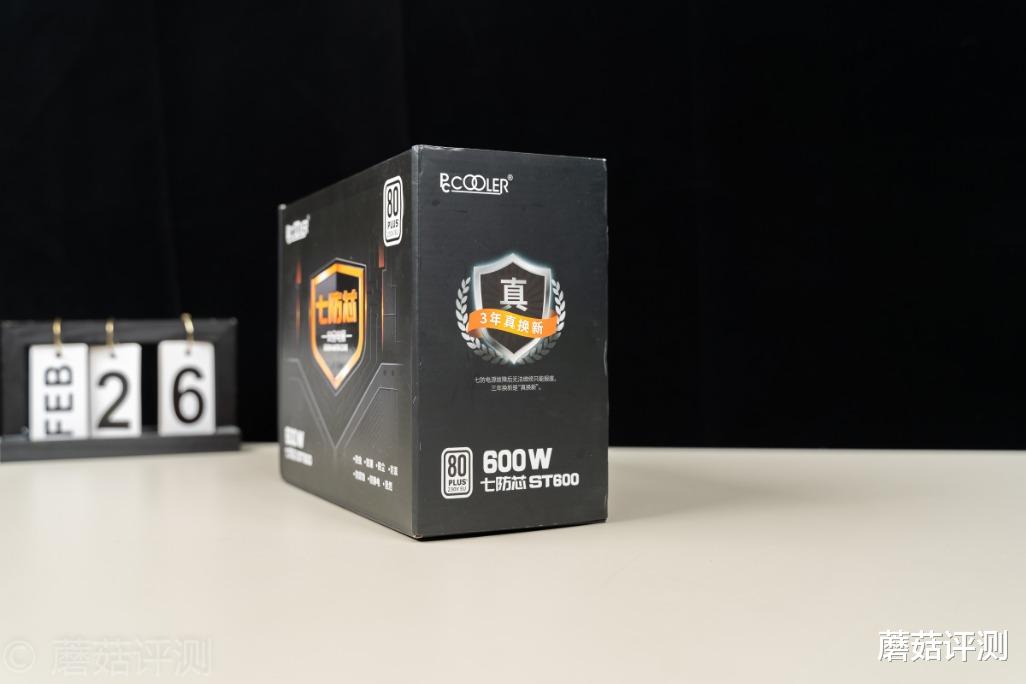

▼电源侧面是保修 ， 三年换新保修 。 因为其电源的PCB上覆盖有完整的导热胶 ， 因此其维修的难度超高、成本超高 ， 所以其只能选择换新保修 ， 这还是非常棒的 。
▼另一侧是参数和线材介绍 。

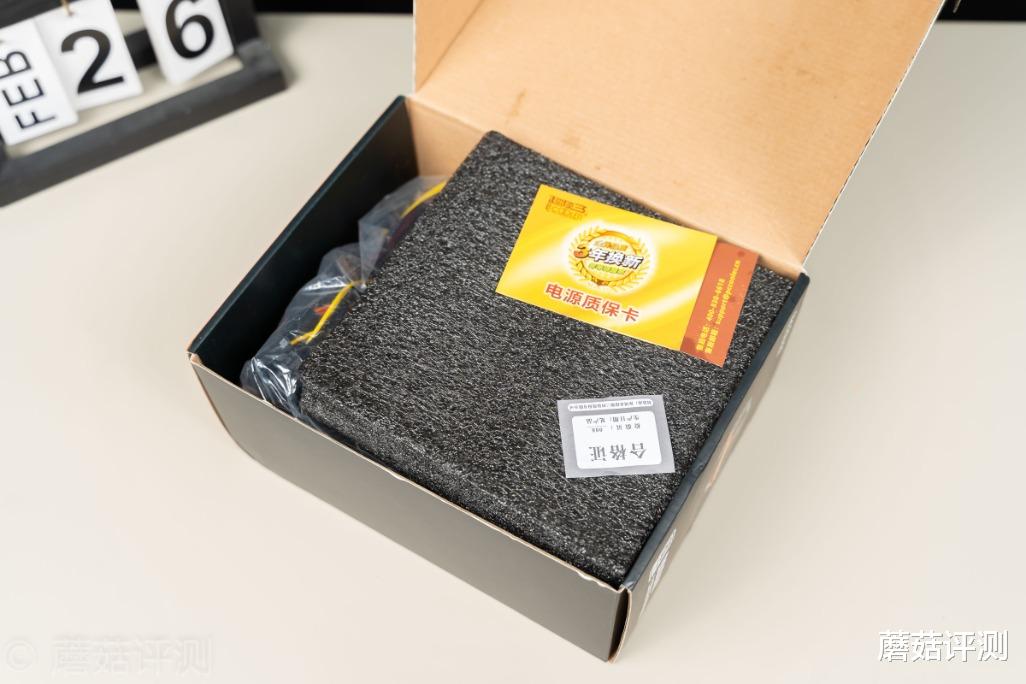

▼电源的包装不错 ， 里面有厚厚的泡沫减震 。
▼除了电源主体之外 ， 还有一根电饭煲线、合格证和质保卡 。
三、超频三七防芯GI-ST600电源 外观

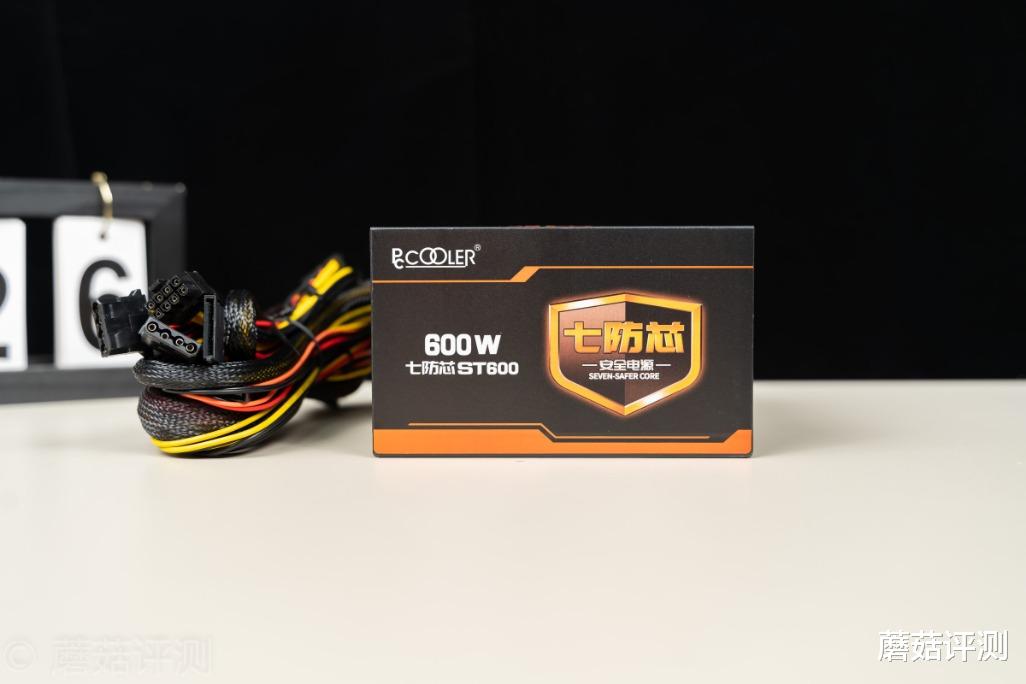

▼电源的外观非常漂亮 ， 橙色和黑色的撞色设计 ， 左侧是品牌、电源型号和额定功率 ， 右侧是七防芯的LOGO 。
▼另一侧印着电源的参数 ， 额定功率600W ， +12V最大输出552W 。

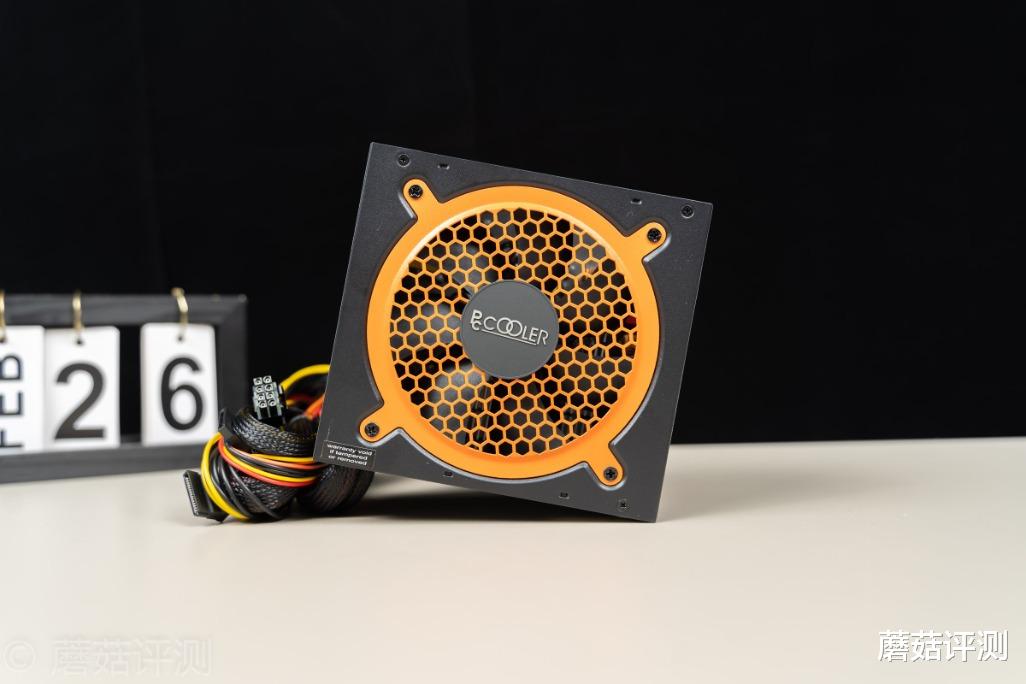

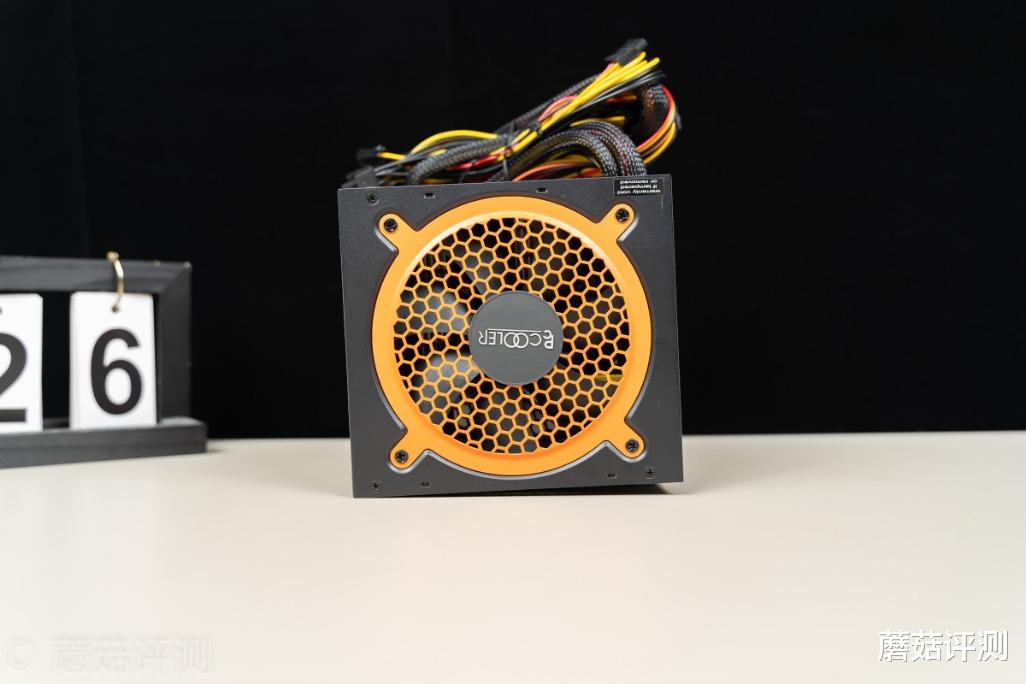

▼电源的散热风扇非常漂亮 ， 有橙色的滤网 ， 中间是超频三的LOGO 。
▼电源的尾部 ， 除了一个供电接口之外 ， 还有一个开关 。
四、超频三七防芯GI-ST600电源 拆解
▼电源嘛 ， 要不实测、要不拆解 ， 最能看出电源的实际水平 。
▼电源的风扇侧的四角有固定螺丝 。
▼拧掉螺丝就能将电源拆开 。
▼风扇是深圳志誉科技的 ， 额定输入12V 0.3A 。

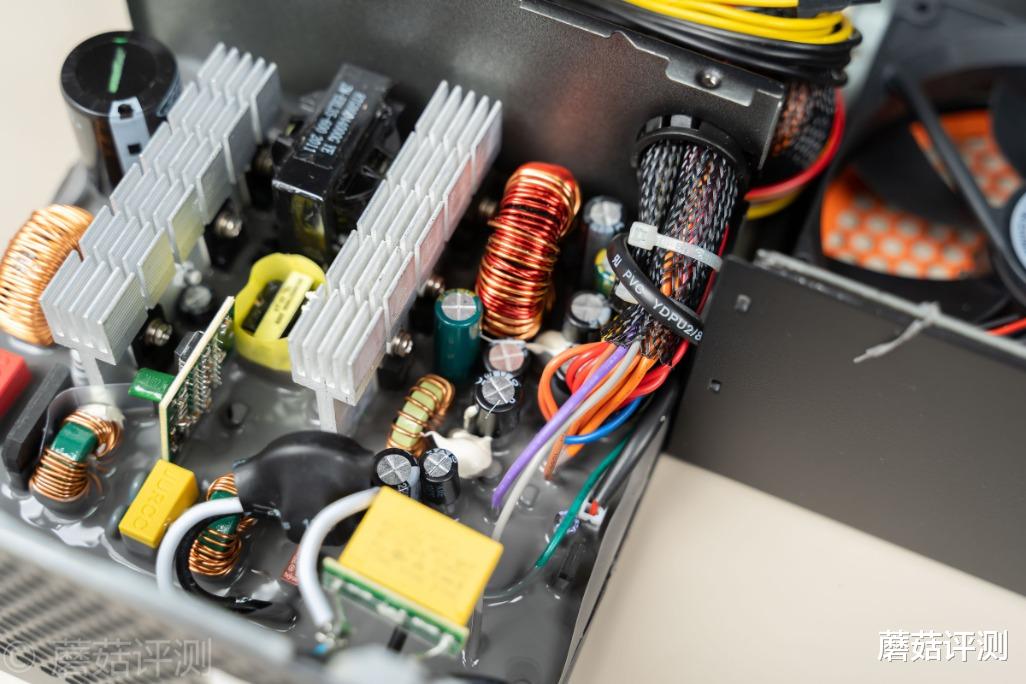

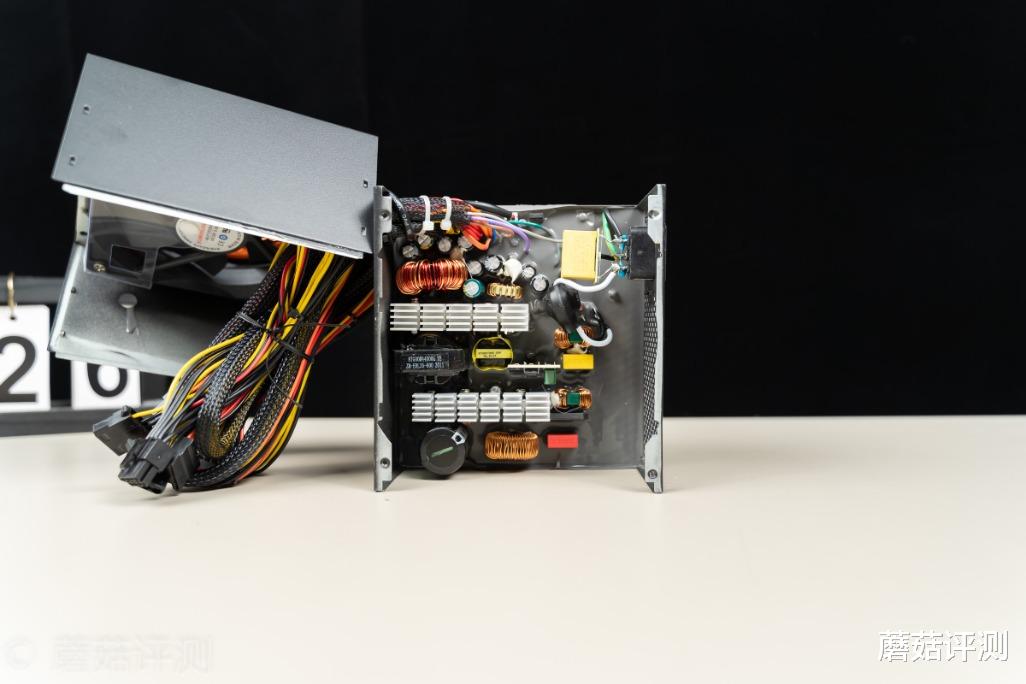

▼电源的主PCB部分 ， 可以看到上面有灰色的导热胶完整的覆盖 。

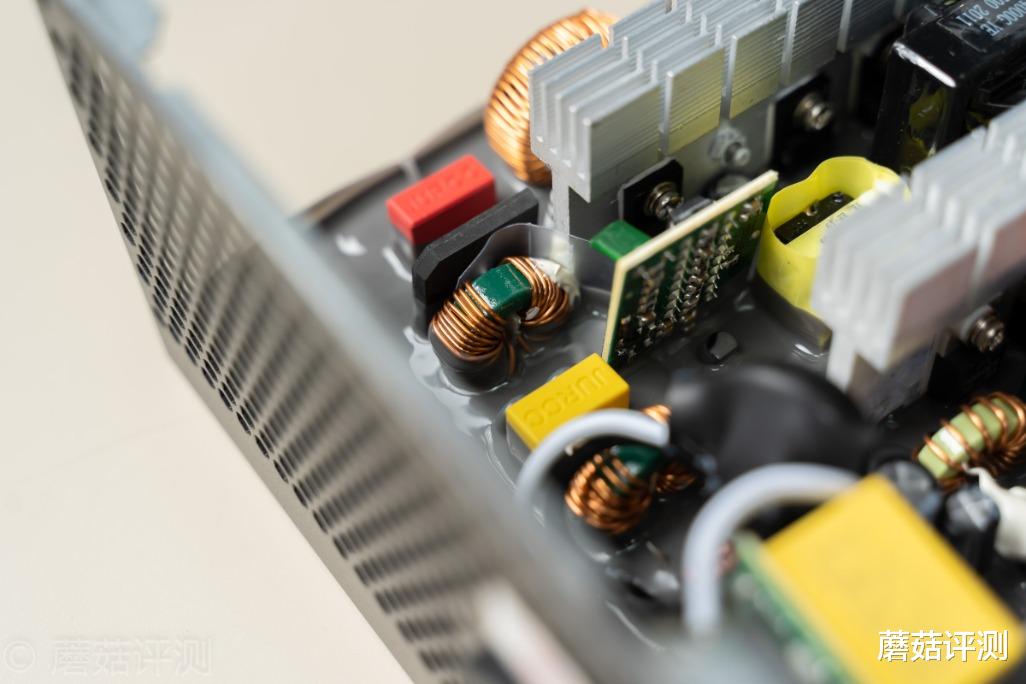

▼电源的插口的尾部 ， 一级EMI电路 ， 可以看到X电容和数颗Y电容 ， 另外供电线上也有屏蔽磁环 。

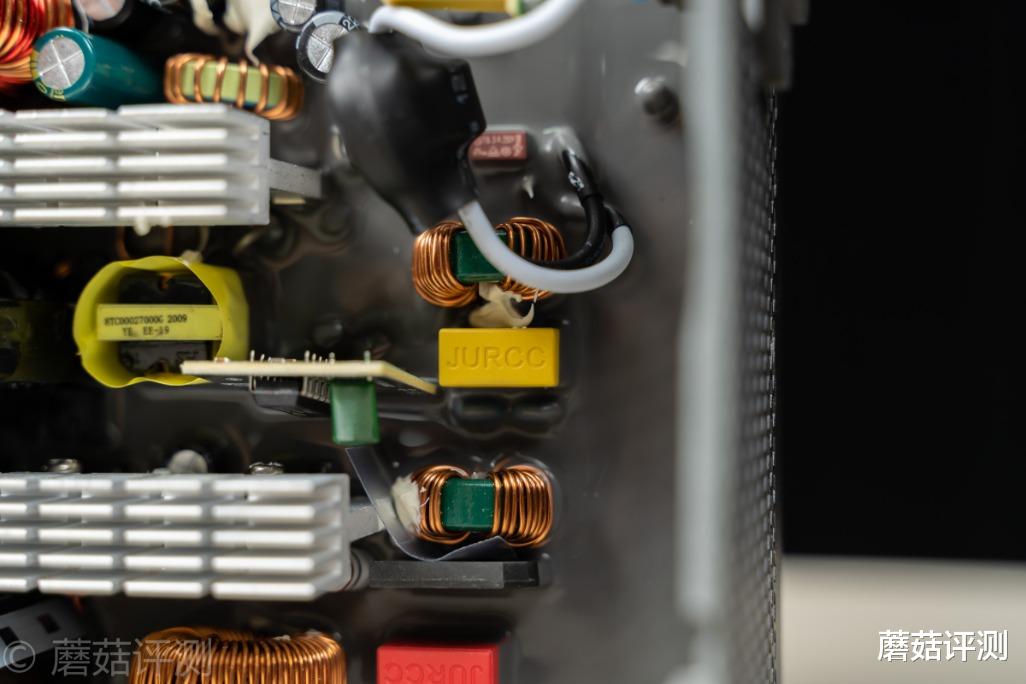

▼然后是二级EMI电路 ， 同样可以看到X电容和数颗电感 。
▼旁边还有一颗整流桥 ， 下半部全部都被导热胶覆盖了 。

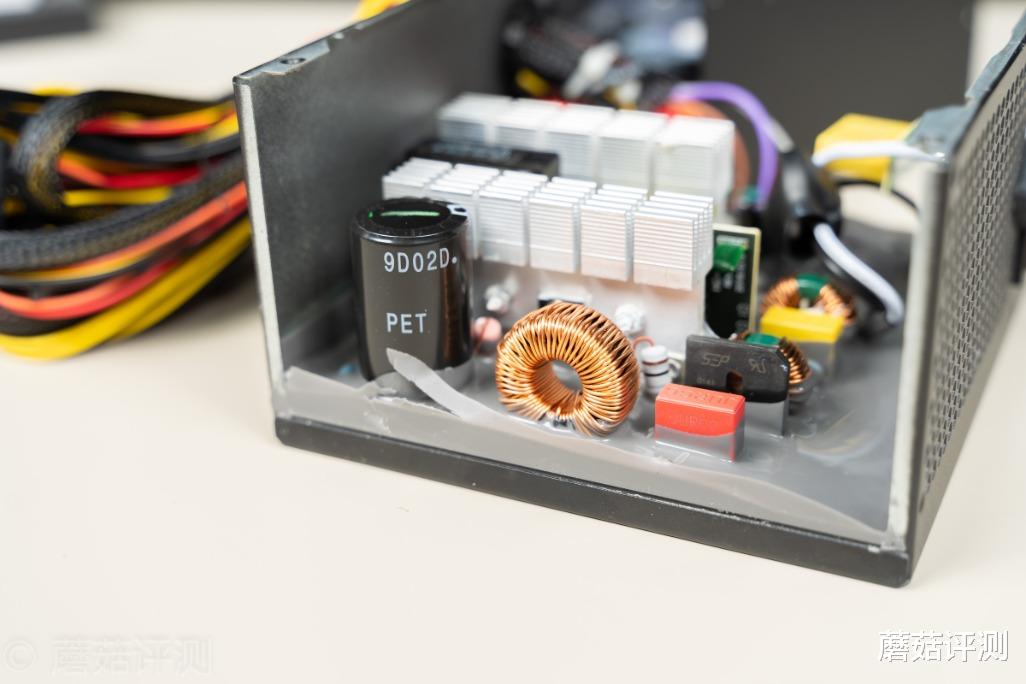

▼主动PFC电路 ， 电感、主电容 。
▼后面是PFC的管子 ， 管子靠着铝合金散热片 ， 辅助散热 。

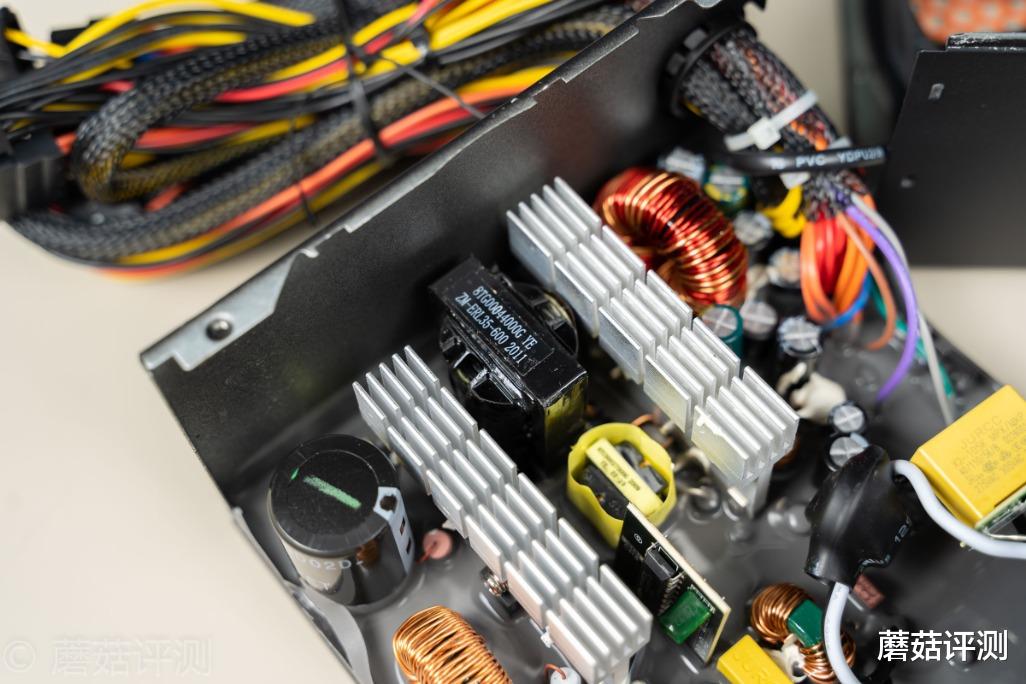

▼中间是主变 ， ERL35变压器 。
▼接着是LLC电路 ， 管子同样靠着铝合金被动散热片 。
▼再后面是一些稳压、滤波的电感、电容 ， 然后就是输出导线了 。
▼灰色的导热硅胶覆盖PCB非常完整 ， 所有的电子元件的脚位都被覆盖了 。
▼另外个别地方还有绝缘和白色辅助固定胶处理 。
五、超频三七防芯GI-ST600电源 装机
▼电源的装机就非常简单了 。

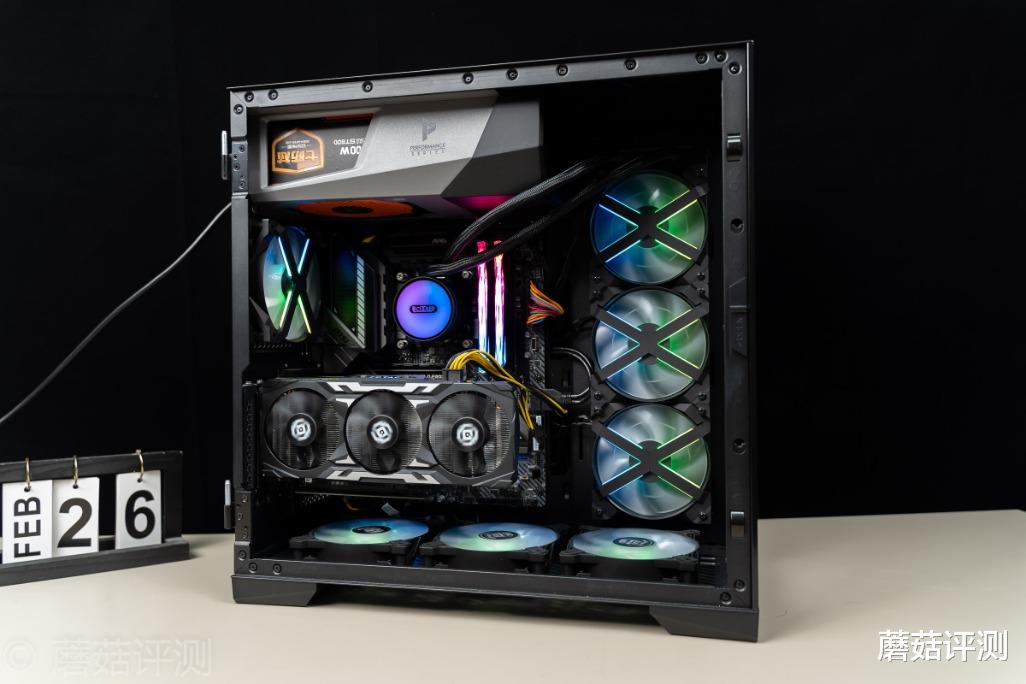

▼机箱是安钛克的冰钻P120 ， 电源仓是上置的 ， 直接将电源推进去 ， 然后将各个部分的供电线都接好就OK了 。
▼另外这款安钛克P120机箱的电源仓侧面是有开口的 ， 正好可以看到这个七防芯的这个盾牌LOGO ， 不过是倒的 。
▼开机 ， 一次点亮 ， 完美！
六、超频三七防芯GI-ST600电源 测试
▼日常待机 ， 10700K的功耗在30W左右 。

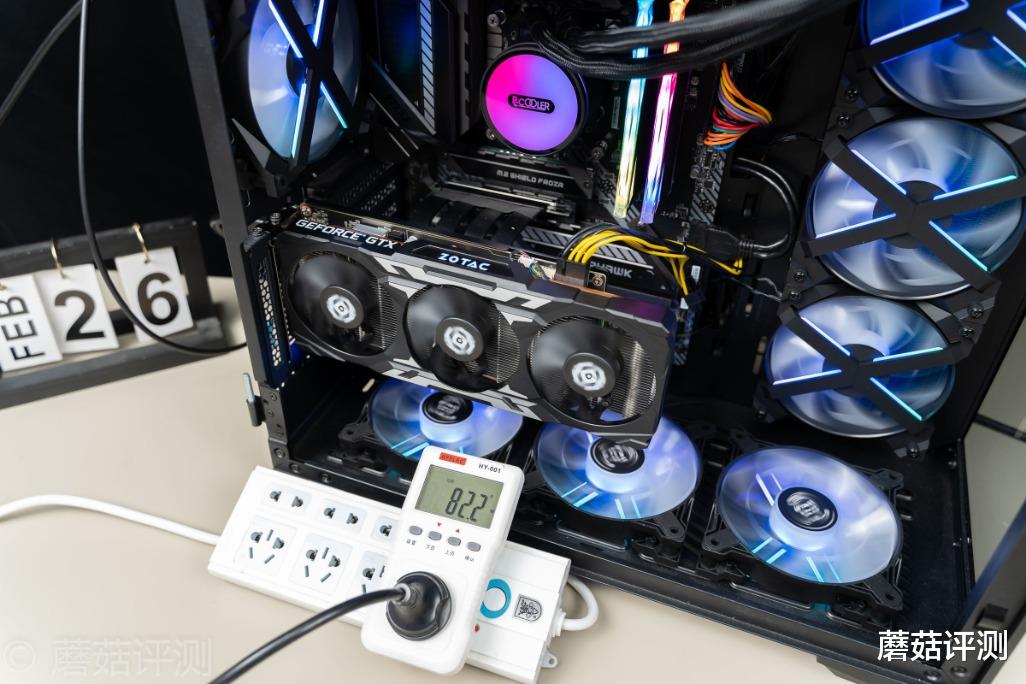

▼整机输入功耗在82W上下波动 。
▼关上机箱的所有灯效 ， 整机功耗下降了10W左右 ， 在72W左右 。
▼接着跑一下CPU-Z的压力测试 ， 10700K全核心睿频4.7G ， 功耗在142W左右 。
▼整机输入功耗在207W左右 ， 整体的效率还是很高的 ， 毕竟通过了80Plus的白牌认证 。

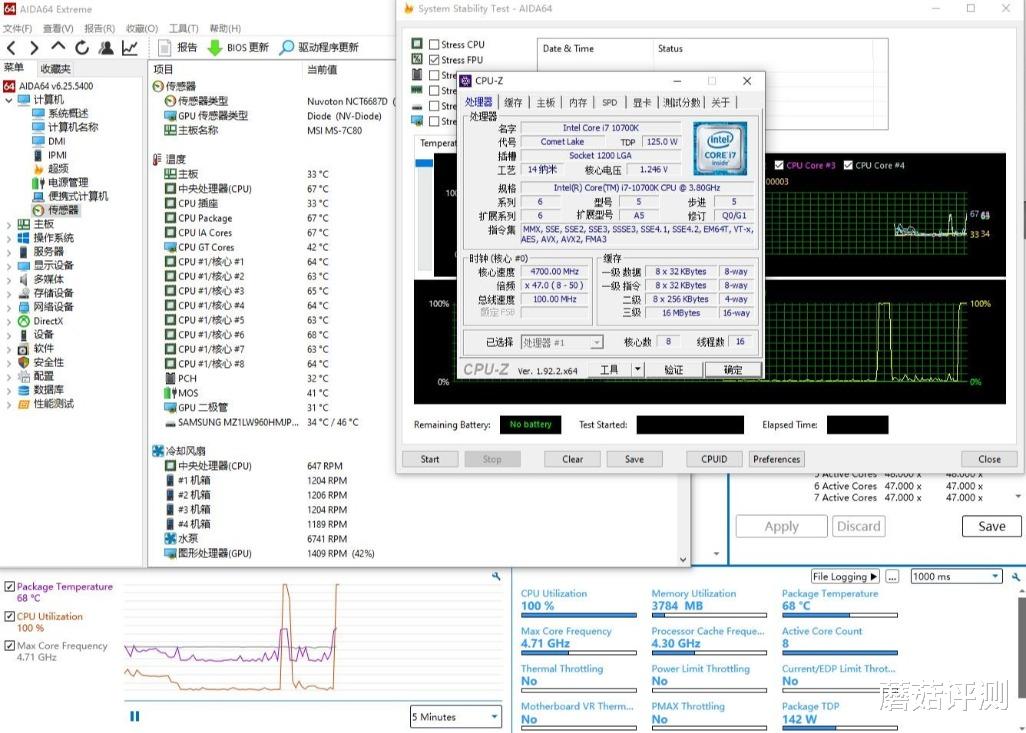

【百度|运行稳定，功率主流、超频三七防芯GI-ST600电源 拆解评测】▼接着单烤FPU测试 ， 10700K全核心睿频4.7G ， 功耗在184W左右 。
▼整机的输入功耗在264W左右 。
▼在单烤FPU的情况下 ， 打开3Dmark的 ， 跑压力测试FSU模式 ， 整机的输入功耗在395W的样子 。
▼接着将10700K超频至全核心4.8G ， 单烤FPU ， 处理器功耗在207W 。
▼这个时候的整机输入功耗在293W左右 。
▼将10700K超频至全核心4.9G ， 单烤FPU ， 整机的输入功耗在326W左右 。

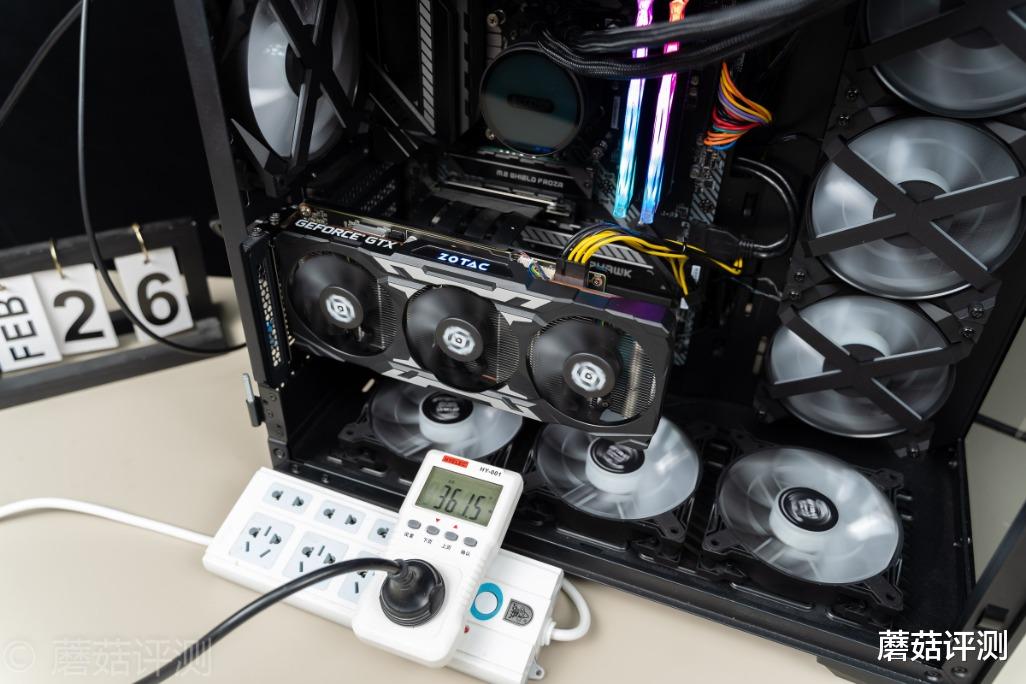

▼将10700K超频至全核心5G ， 单烤FPU ， 整机的输入功耗在361W左右 。
▼最后关机 ， 待机功耗1.3W 。
七、总结
超频三的这款七防芯白牌600W电源还是非常不错的 ， 电源的整体表现非常优秀 。 电源通过了80Plus的白牌认证 ， 整体的转换效率还是挺高的 。 另外 ， 电源的PCB上覆盖有完整的导热胶 ， 可以辅助电源散热的同时 ， 还能赋予电源七防的功能 ， 防尘、防潮、防静电、防小强等 。 另外 ， 电源的用料是台系电容 ， 电源的保修是三年换新保修 ， 很不错了 。
另外就是 ， 电源的颜值挺高的 ， 和那些黑不溜秋的电源不一样 ， 超频三的这款电源大量采用了橙色 ， 看起来活力十足 。
但这是非全模组电源 ， 如果有全模组电源推出就更好了 。
谢谢大家！
The End.
