火线|为什么两根火线是380V，一根火线是220V？
电是矢量 ， 它有方向和大小物理量 。 在交流发电机定子三相线圈是成120度电角度对称排列的 。 我们日常用电都是经过配电变压器降压供电 ， 变压器二次侧是星形接法 ， 它有三个火线（分别是A B C三根相线）并且在中性点做工作接零 ， 引出来一根线就是零线 。
本文图片

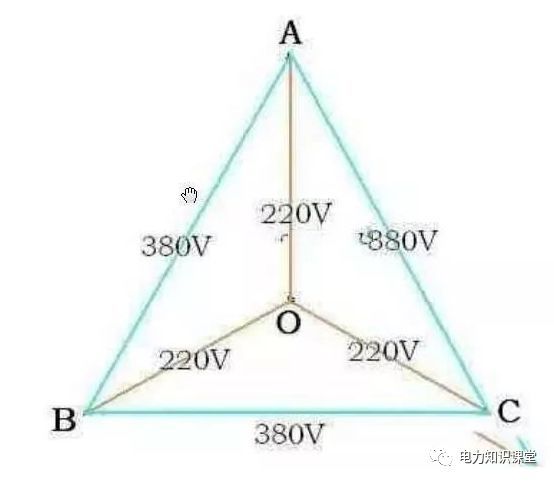

线电压与相电压矢量图
我们把两个不同相（火线）的电压叫做线电压 ， 相（火线）与中性线的电压叫做相电压；通过线电压的矢量图我们可知 ， 一个火线是220V ， 两根火线就是380V 。
这个要从我国的国情说起 ， 因为我国规定居民用电的电压等级宜为220/380V 。 那为什么两根火线是380V ， 单根是220V呢 ， 先看下面：
1、电能的来源
电能是通常是由发电机发出来的（当然 ， 现在的新能源 ， 如：太阳能发电 ， 风力发电等也很多） ， 然后经过发电厂的升压变压器升高至电网规定的电压等级 ， 经过线路传输后送至负荷中心 ， 再经过降压变压器将电网电压降低为适合用户使用的电压等级 ， 也就是我们常说的380V（实际变压器二次侧电压是0.4kV ， 因为要考虑线路损耗压降） ， 这样就出来了380V ， 具体整个生产 ， 变压 ， 输送的过程如下图所示：
2、380V电压的形成
从上图中我们看到变压器T3是用户终端变压器 ， 这个变压器将一次电压降低为居民用电电压等级 ， 并在变压器的二次侧引出了PEN线 ， 也就是我们常说的零线 。
本文图片

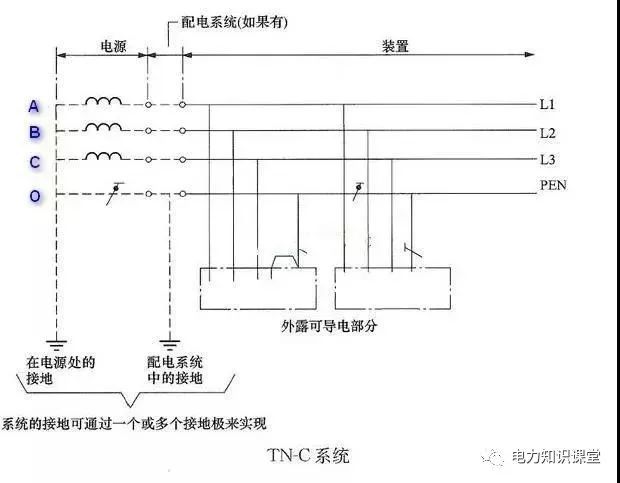

有了这个PEN线后 ， 就可以形成三相四线制供电 ， 这就是我们经常在村庄的电线杆上看到的4根线（三根相线和一根PEN线） ， 那么 ， 为什么到每户之后这4根线变成了3根线呢 ， 为什么会是220V呢 ， 看下图：
本文图片
3、220V电压的形成
我们常说的380V ， 指的是图上ABC（L1 L2 L3）三根相线之间的相电压 ， 而他们每相对地（0点）的电压（UA0 ， UB0 ， UC0）都是220V 。 由于我们每户居民的配电是按单相配电来设计的（土豪 ， 大户人家380V配电） ， 因此我们的电压都是单相电压220V ， 也就是上图中每一相（L1或L2或L3对PEN线）对PEN线的电压 。 （如果在入户前PEN进行重复接地 ， 并分出N线和PE线 ， 那么居家用电就变成了TN-C-S系统了 ， 所以我们会看到入户后原本的2根线变成了3根线） 。
来源：电力知识课堂
