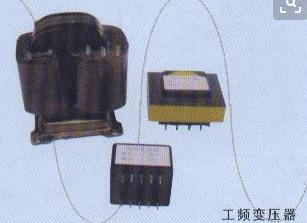

工频变压器
本静电除尘电源保留了传统电除尘电源的单相工频变压器 ， 通过变压器铭牌可得知其一次侧输入额定电压为 380V ， 额定电流为 167A ， 变比系数为 1:200 。
但是变压器的漏感、漏阻、励磁电感及励磁电阻并不知晓 ， 而这些参数对电源系统设计是非常重要的 ， 尤其是漏感参数 ， 因为漏感的大小影响着逆变桥后级滤波电感的选择 ， 所以有必要通过实验测量这些参数 。 同时 ， 也为使用 simulink 仿真提供一个精确的仿真模型 。 通过短路实验可以求取漏感、漏阻的大小；通过空载试验可以求取励磁电感、励磁电阻的大小
（1） 漏感、漏阻的测量
根据变压器短路试验可以求得变压器的负载损耗及短路阻抗 Zk 。 图 2.10 为短路试验时变压器等效电路 ， 其中 L1、R1 分别为一次侧漏感、漏阻 ， L2、R2 分别为二次侧等效漏感、漏阻（折算到一次侧） ， Lm、Rm分别为励磁电感、励磁电阻 。 将二次侧短路后 ， 一次侧通过调压器接到电源上 ， 施加的电压比额定电压低得多 ， 以使一次侧电流接近额定值 。 短路实验时 ， 输入电压 uk很小 ， 并且考虑到励磁阻抗远远大于漏抗 ，因此励磁电流完全可以忽略 ， 铁芯中的损耗也可以忽略 。 从电源输入的功率 Pk等于铜耗 ， 也称负载损耗 。
【腾讯|工频变压器是什么？如何测量变压器的漏感、漏阻？】首先按照要求连接功率表、电压表、电流表 ， 分别测量短路时的负载损耗 Pk、同一时刻的输入电压 uk有效值 Uk、短路时的电流 ik1 的有效值 Ik 。 根据测量结果 ， 由等效电路可以算得以下参数：
其中 Rk为图 2.10 的 R1、R2 之和 ， Xk为图 2.10 的电感 L1、L2 感抗之和 。
这里将变压器总漏阻用 Rs表示 ， 变压器总漏感用 Ls 。 最后通过上述测量方法求得变压器总漏感用 Ls约为 0.42mH ， 变压器总阻感应 Rs约为 0.06 W 。 文献 26 指出 ，无论容量相差多大的变压器（容量从 30kVA 到 120MVA） ， 用标幺值的性能数据及参数变化范围是很小的 ， 如空载电流标幺值 I0* 大约为0.5% ~ 2.5%， 短路阻抗标幺值Zk* 大约为 4% ~ 10.5%。 根据短路试验测量的数据 ， 求得变压器短路阻抗标幺值Zk* = 6.3%， 可以确定变压器漏抗的测量基本无误 。
（1） 励磁电阻、电感的测量
根据变压器空载实验可以求得空载损耗 P0 及励磁阻抗 Zm 。 图 2.11 为空载时变压器等效电路 ， 变压器二次侧开路 ， 无电流流过 。 调整外加电压使其达到额定值 ， 由于励磁阻抗远远大于变压器一次侧漏抗 ， 故电感 L1、R1 可以忽略 ， 此时空载输入功率P0就等于变压器的铁耗 。
按照和短路试验类似的方法 ， 计算出励磁阻抗及励磁电抗 。 实际项目中 ， 只是根据变压器相关资料 ， 得知其空载电流标准值大约为 I0* = 2%。 由此求得变压器的励磁阻抗约为113W 。
