机械|CAD机械版如何创建视图，这篇文章可以帮到你

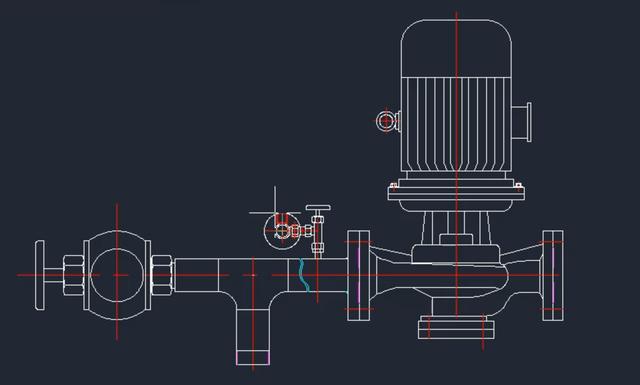

文章图片
文章图片
文章图片
在机械设计中 ， 图纸可以说是相当重要 ， 对于机械零件 ， 各种符号也是生产的重要指引 。
今天就通过这篇文章 ， 来详细介绍一下CAD机械版中关于创建视图的知识 ， 希望可以帮到你 。
【机械|CAD机械版如何创建视图，这篇文章可以帮到你】在机械版特有的菜单中下拉可以看到关于创建视图有3个功能 ， 包括剖切线、方向符号和局部详图 。
1、剖切线
点击该功能后 ， 我们可以任意指定一点为剖切的起始点 ， 在另外一端指定第二点 ， 两点间的连线代表剖切面 ， 回车确认 。
点击鼠标左键 ， 确定剖切方向 ， 最后将视图名称放置在剖面详图旁边即可 。
对于较复杂的图形 ， 我们可以指定更多的剖切点形成剖切 。
和刚才一样 ， 启动功能 ， 在图形中依次点选剖切位置 ， 右击鼠标点配置 ， 可设定剖面符号和视图比例 ， 如果勾选了“附加剖面符号” ， 则会在图形中的每一个转折位置 ， 都显示该剖面符号 。
2、方向符号
执行该功能 ， 在图形中指定一点作为原视图标记点 ， 在弹出的对话框里选择向视符号 ， 指定箭头方向 ， 鼠标左键点击确定 ， 再次指定另外一点作为目标视图标记点的放置位置 ， 完成 。
3、局部详图
点击该功能 ， 在图形中可以用圆形或者矩形 ， 圈出一个大致的范围 ， 在弹出的对话框中 ， 我们可以按照绝对比例或者比例系数设定详图的缩放比例值 ， 选好名称确定 ， 即可将局部详图放置到合适的位置 。
如果在原图形中有任何的修改 ， 是否需要重新创建一个局部详图呢？
答案是不需要的 。
修改完之后 ， 直接双击原有的局部详图 ， 重新点一次确定 ， 即可同步更新 。
你学会了吗？
看到这里不妨点个赞或者喜欢 。
