电镜|原位电镜技术实现极性拓扑相变的原子尺度表征与调控( 二 )
文章图片

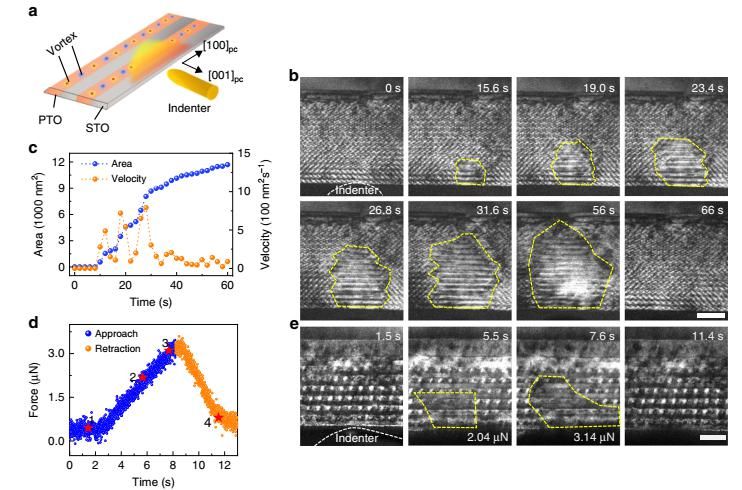

图7. 极性涡旋畴在外力作用下转变的暗场像
选区电子衍射显示转变过程伴随着结构的变化。随着外力的增加，面内方向属于涡旋畴长程周期的衍射斑逐渐变暗消失，而面外方向属于超晶格的衍射斑一直存在，说明涡旋畴发生了转变。通过电子衍射表征出该过程晶格常数的变化，发现面外方向晶格常数减小，导致了c/a比小于1，说明最后形成的是a畴。
文章图片

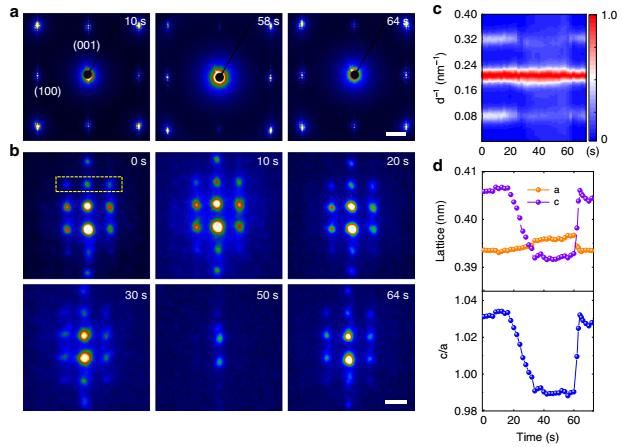

图8. 涡旋畴力学转变过程中的结构变化
更直观的表征则依赖于原位原子分辨的观测。在加力情况下，依然能做到原子分辨成像，使得在原子尺度上跟踪极性拓扑结构的演化成为可能。通过一系列外力下原子分辨照片，记录下涡旋畴转变的详细过程，发现涡旋畴逐渐转变最终变成a畴。撤去外力，涡旋畴自发恢复，恢复过程是可逆的。
文章图片

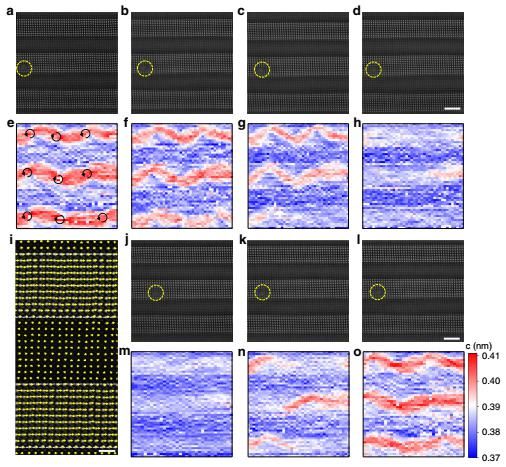

图9. 涡旋畴力学转变和恢复过程的原子分辨成像
3
总结与展望
该项工作通过国内外课题组在材料制备、结构表征、原位电镜物性测控、理论计算等方面的通力合作，实现了铁电极性拓扑结构的外场调控及其原子尺度观测表征，揭示了拓扑相变调控的物理机制，为新型信息存储和电子器件应用提供了原理性基础。
理论上预言的极性拓扑结构还有很多种。如何在实际的铁电材料中实现这些结构，原位电镜研究启示，除了依靠薄膜应力调控外，利用局域场技术来调控体系边界条件为寻找新极性拓扑结构打开了新的思路；在物理表征上，极性拓扑结构在相变过程中场、荷、势的实时演化过程以及拓扑序参量如涡旋手性等的测量仍然存在很大难度，这些都是值得研究的方向。
该工作由中科院物理所白雪冬课题组、北京大学物理学院高鹏课题组、 湘潭大学王金斌课题组、浙江大学王杰课题组、美国宾州州立大学陈龙庆课题组合作完成。
课题组及成员简介：
白雪冬，中科院物理所研究员，国家杰出青年科学基金获得者、国家万人计划领军人才，长期从事原位透射电子显微学方法及其材料应用研究，曾完成中科院大型仪器研制项目“原位电镜微区结构分析与性质测试联合系统”，主持完成国家重大研究计划项目“基于扫描探针技术的纳米表征新方法研究”，授权发明专利10余项，部分专利已实现成果转移转化。利用自主研发的原位电镜技术，在结构-物性测量表征与调控研究方面取得重要进展，在国际真空大会、MRS秋季材料会议等重要国际会议上做邀请报告60余次，在Nature及其子刊/PNAS/PRL/JACS/AM等杂志上发表SCI论文200多篇，总计他引超过1万次，相关成果获中国物理学会胡刚复奖、北京市科技一等奖、国家自然科学二等奖等。
课题组现有研究员3人，副研究员2人，高工1人，在站博士后4人，在读研究生20人。课题组常年招收博士后，欢迎具有物理、材料、化学等专业背景的毕业生加入，有透射电镜、薄膜生长、超快光学工作经历者优先。
高鹏，北京大学量子材料科学中心、电子显微镜实验室研究员，国家重点研发计划首席科学家。长期从事原子尺度界面物理和电子显微学研究，共发表论文200余篇，包括Science/Nature及子刊、PNAS、PRL、Adv. Mater. 50余篇，申请专利十多项。曾入选“日本振兴学会外国人特别研究员”（JSPS fellowship），曾获中国电子科技十大进展，中国新锐科技人物，中国硅酸盐学会青年科技奖等。课题组常年招收博士后和博士生，欢迎具有物理、材料学等学科背景的同学们加入。
王金斌，湘潭大学材料科学与工程学院教授、博士生导师、湖南省“芙蓉学者计划”特聘教授、教育部新世纪人才、湖南省杰出青年基金获得者，国家科技奖、国家自然科学基金等评审专家，中国材料研究学会理事、中国仪表功能材料学会常务理事。主要从事铁电材料与器件、半导体薄膜材料与器件的制备与改性、结构表征与性能分析等研究工作。授权发明专利20余项，发表SCI论文100余篇，累计他引3000余次，先后获湖南省自然科学奖一等奖、湖南省青年科技奖、中国电介质物理学会优秀青年科技奖等奖励。
王杰，浙江大学航空航天学院教授，德国洪堡学者、浙江省杰出青年基金获得者，浙江大学工程力学系副主任。2006年获得香港科技大学博士学位，曾任日本京都大学工学院JSPS研究员、浙江省力学学会第九届理事会秘书长和常务理事，获中国力学学会全国徐芝纶力学优秀教师奖。先后主持国家自然科学基金项目4项、浙江省自然科学基金重点项目和杰出青年基金项目各1项，作为骨干成员参与国家自然科学基金委创新群体项目。主要从事铁性智能材料的多场耦合力学、实空间下材料微结构演化的相场建模与模拟、材料多场耦合性能的第一性原理计算等研究。授权发明专利2项，在Nature Comm., Ann. Rev. Mater. Res., Nano Lett., Phys. Rev. Lett., JMPS, Acta Mater等期刊上发表SCI论文100余篇，累计引用2300余次。
课题组现有在站博士后2人，在读博士生5人，硕士生3人。课题组常年招收博士后和博士生，欢迎具有力学、物理、材料学等学科背景的毕业生申请加入。
