电工常见电路接线图10例，案例分析，专业解读，真的很不错!( 八 )
在使用过程中应注意以下几点:

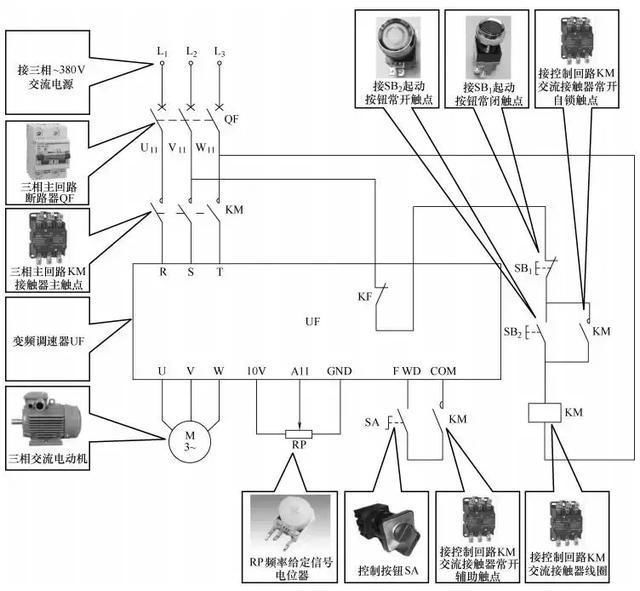

1.变频器的接线必须严格按产品上标注的符号对号入座 ， R、S、T是变频器电源线输入端 ， 接电源线 ， U、V、W是变频器的输出端 ， 接交流电动机 。 一旦将电源进线误接到U、V、W端上 ， 将电动机误接到R、S、T端上 ， 必将引起相间短路而烧坏变频器 。
2.模拟量的控制线所用的屏蔽线 ， 应接到变频器的公共端(COM) ， 但不要接到变频器的接地端或地 。
3.控制线不要与主电路的导线交叉 ， 无法回避时可采取垂直交叉方式布线 。 控制线与主电路的导线的间距应大于100mm 。
