电工常见电路接线图10例，案例分析，专业解读，真的很不错!( 五 )
使用断电限位器应注意以下几点:

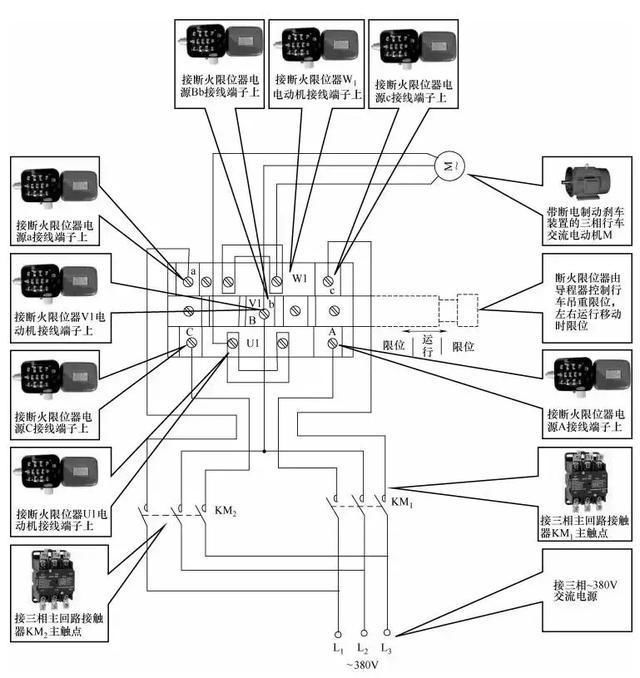

1.接线时按照线路图连接进入的5根电源线 ， 接好后 ， 再把电动机负荷线接在断电限位器的接线端子上 。
2.在使用断电限位器前 ， 要调整导程器的挡板 ， 使行车的吊钩在上到最高位或最低位时都能正好撞击导程器动作(因挡板是固定在导程器连杆上的) ， 从而使导程器在上限或下限极动作后 ， 都能拉动或推动断电限位器连动杆 ， 最后使断电限位器动作 ， 断开电动机主电源 。
3.如果导程器在动作后电动机能够停转 ， 但在换相后电动机却不能重新反方向运行 ， 说明断电限位器控制点接反 ， 可任意换接一下电动机的三相电源线中的两根导线即可解决 。
