『倍思65W氮化镓』拆解报告：Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915( 四 )
文章图片

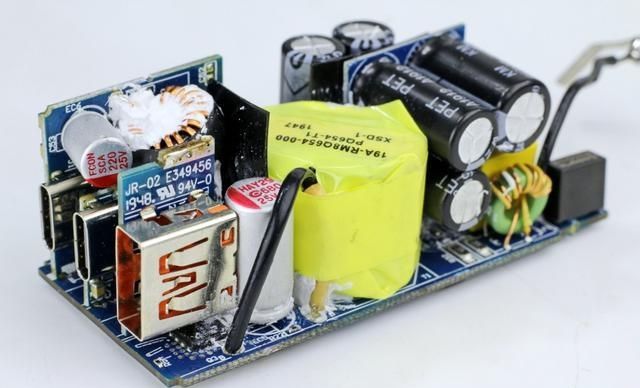

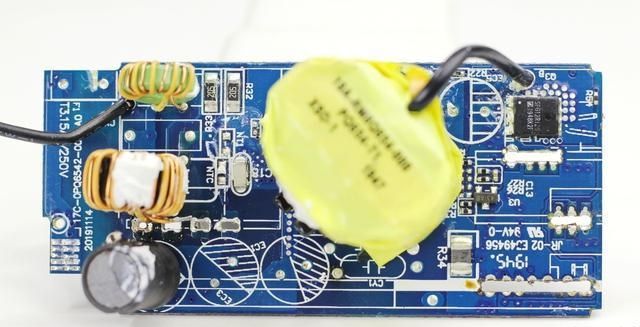

另外两颗电解电容垂直安装在主控PCB板上，旁边的工字电感外套有热缩管。
文章图片

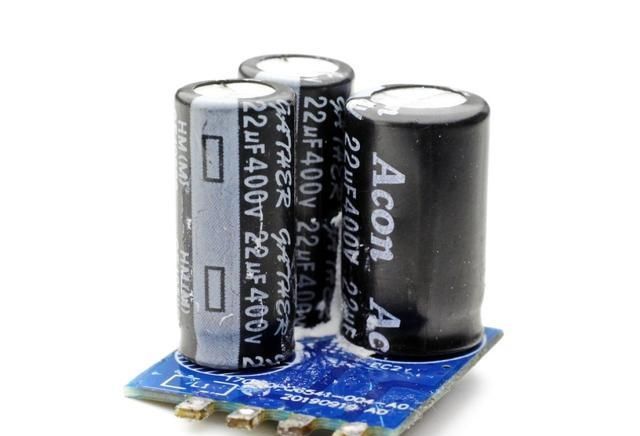

拆下安装电容的小板可以看到，三颗电解电容规格均为400V 22μF，但封装规格、体积不同。其中一颗为Acon中元的铝电解电容。
文章图片

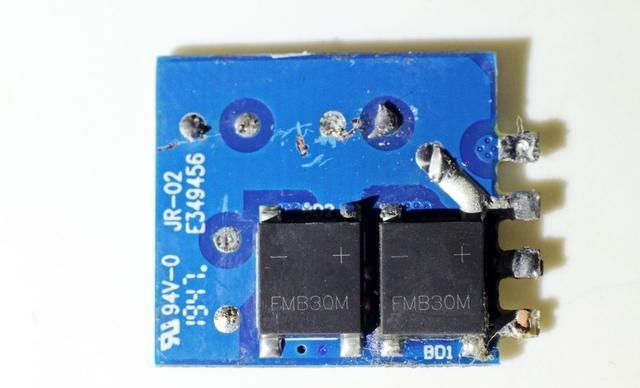

小板背面还有两颗FMB30M输入整流桥，两颗并联用于均摊发热。
文章图片

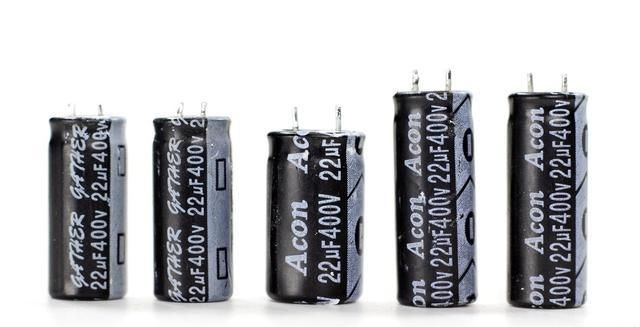

五颗输入滤波电解电容全家福，规格均为400V 22μF，三种外形尺寸。
文章图片

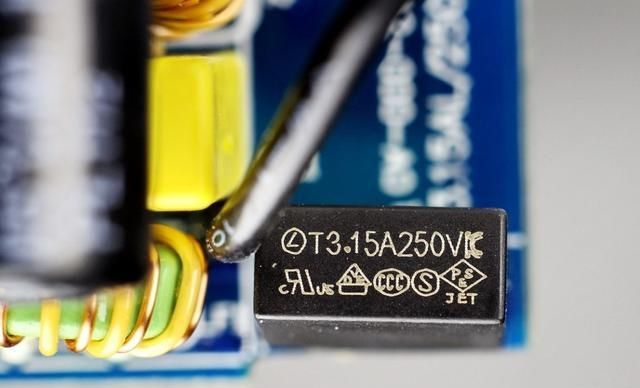

延时保险丝特写，规格为3.15A 250V。旁边的共模电感双线绕制，用于滤除EMI干扰。
文章图片
安规X电容容量0.1μF，品牌为CHAMPION，来自东莞市全鹏电子科技有限公司。
文章图片

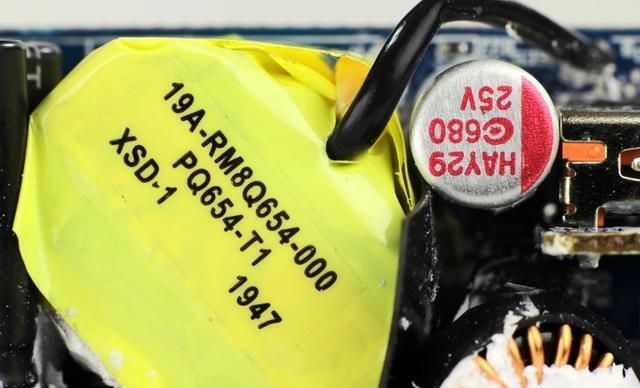

变压器特写，旁边是一颗钰邦的固态电容，25V 680μF。
文章图片

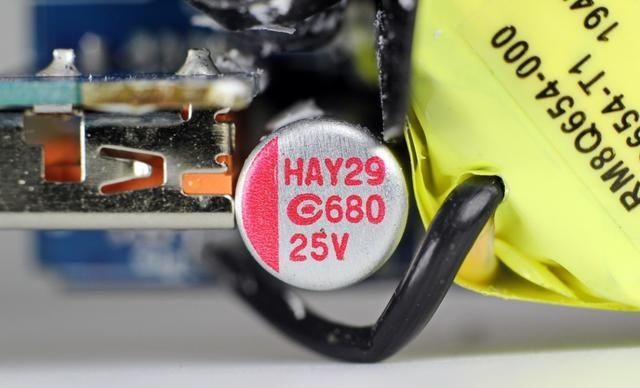

钰邦固态电容作为次级侧二次降压输入滤波之用。
文章图片
变压器和次级输出端之间有黑色绝缘板进行隔离。
文章图片

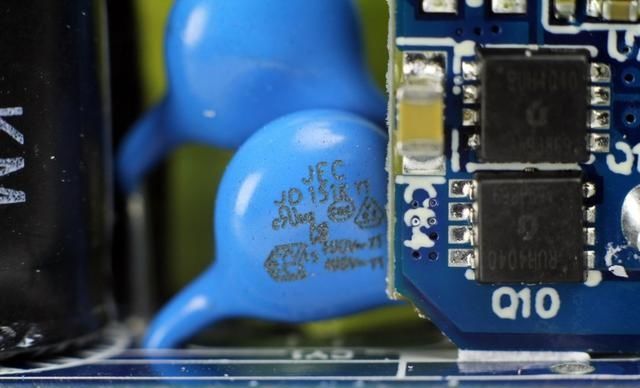

输出抗干扰蓝Y电容特写。
文章图片

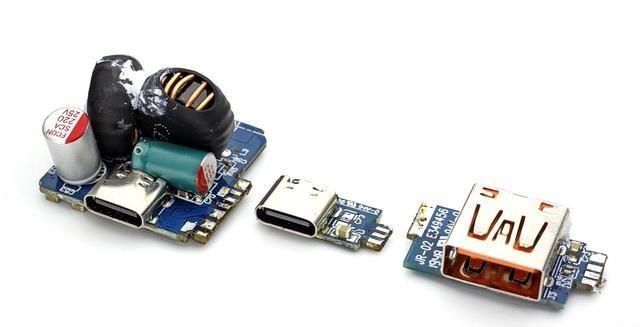

三个接口母座均使用小PCB板焊接在主控PCB板上，母座过孔焊接。
文章图片

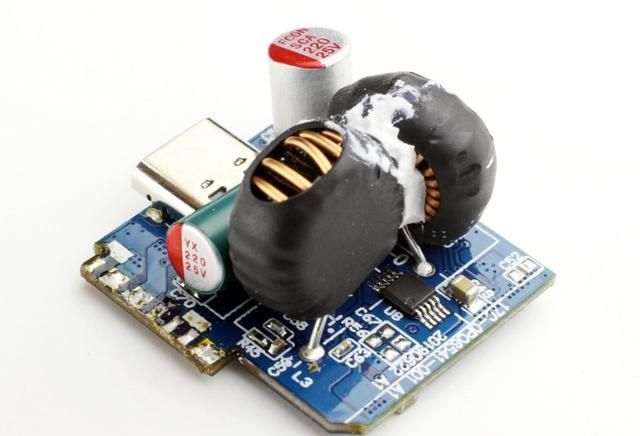

USB-C1所在PCB板正面设有两颗磁环电感，用于两路的降压输出。另外还有两颗固态电容输出滤波，电感下面还隐藏了一颗芯片。
文章图片

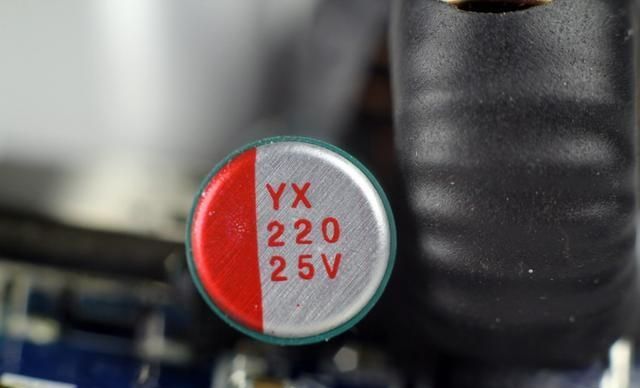

其中外套绝缘管的固态电容来自福建云星电子有限公司，规格为25V 220μF。
文章图片

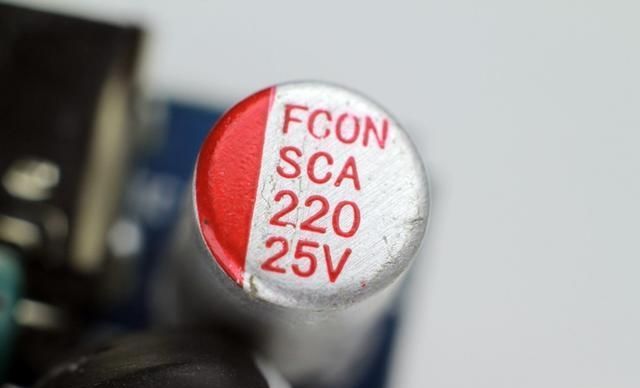

另外一颗输出滤波固态电容来自FCON金富康，规格为25V 220μF。
文章图片

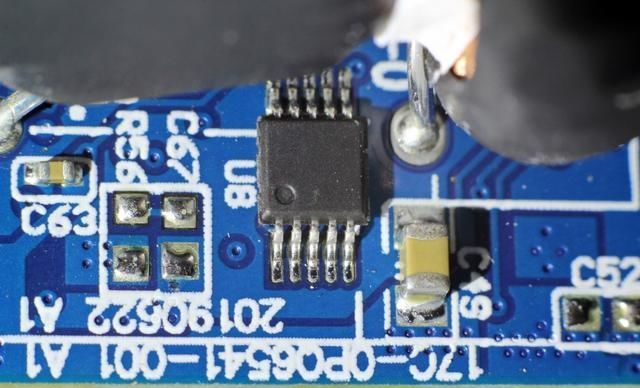

该芯片无丝印，信息不详。
文章图片
拆掉USB-A母座所在小板后，可以看到在母座旁边有一颗次级同步整流MOS管。
文章图片

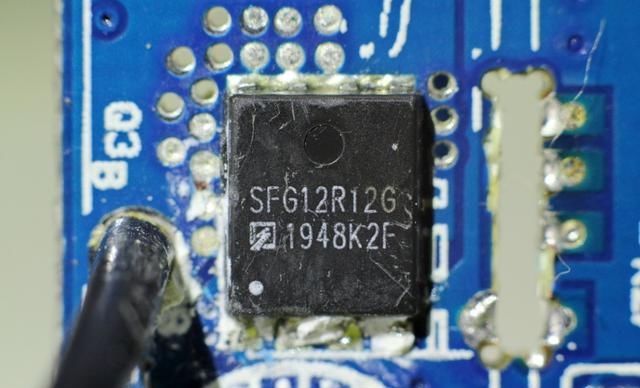

次级同步整流MOS管采用Oriental东微的SFG12R12GF，NMOS，耐压120V，导阻12mΩ。
文章图片

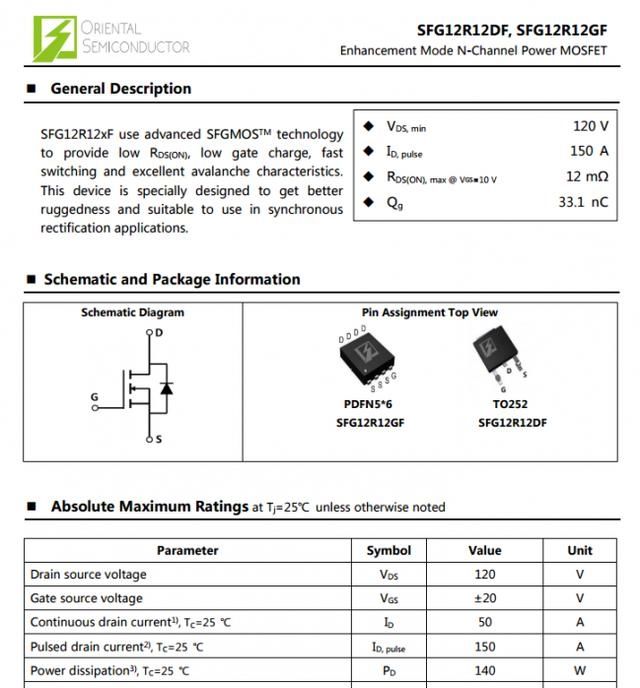

东微SFG12R12GF详细资料信息。
文章图片

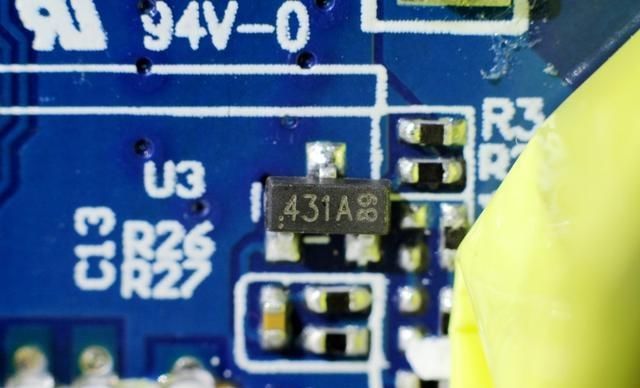

TL431A电压基准IC，用于适配器输出电压反馈。
文章图片

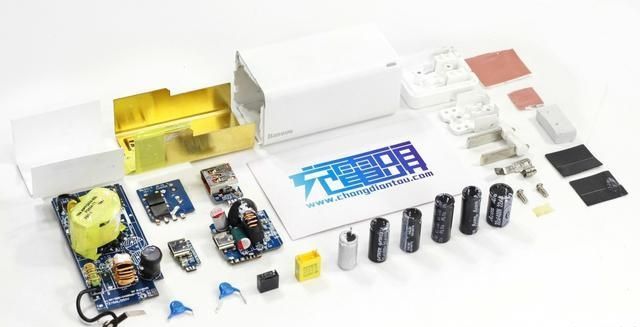

全部拆解完毕，来张全家福。
充电头网拆解总结
倍思这款65W氮化镓快充充电器光滑洁白侧身过渡圆润，体积小巧携带方便。三个接口均支持QC2.0/3.0、AFC、FCP和SCP快充协议，两个USB-C口均支持USB PD3.0快充标准，具备5/9/12/15/20V多个固定电压档位和PPS电压档位。单口最大65W输出功率可以满足大部分轻薄型笔记本电脑的的充电需求，即使在双口输出或者是三口输出时，其中一个C口仍能保持45W的输出功率，满足多设备同时充电的应用场景。
