『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915( 二 )


文章图片
充电器横截面和一元硬币大小的直观比较。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

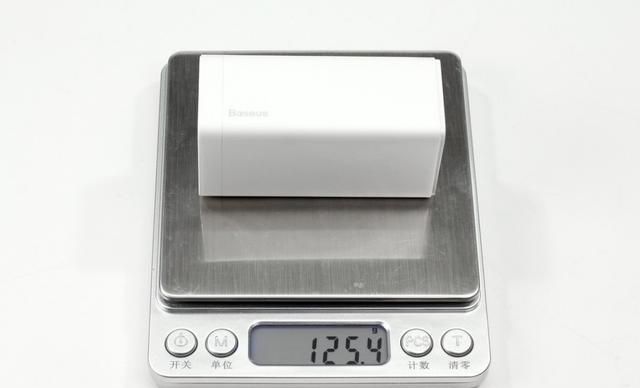

净重约为125g。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

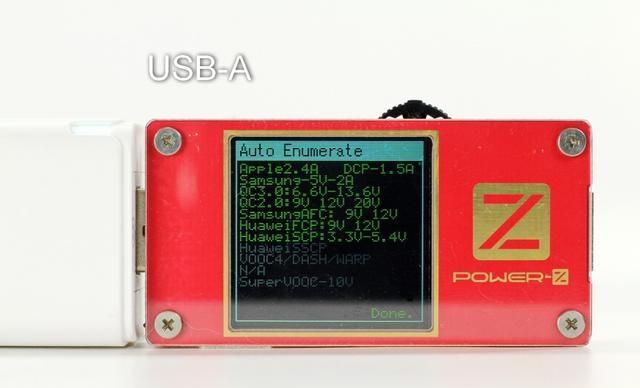

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议,显示支持le 2.4A、ng 5V/2A、USB-DCP协议,以及QC2.0/3.0、AFC、FCP和SCP多个快充协议。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

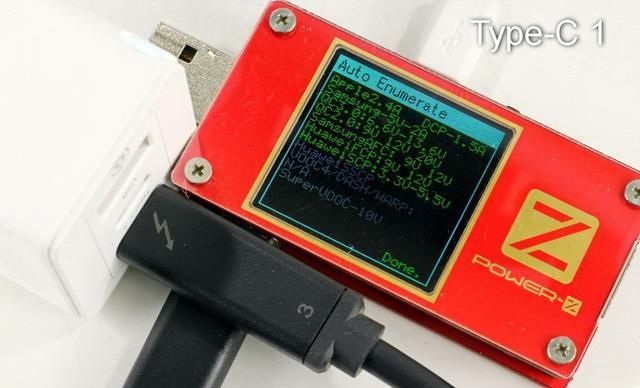

同样使用ChargerLAB POWER-Z KT001检测发现两个USB-C口也都一样支持le 2.4A、ng 5V/2A、DCP、QC2.0/3.0、AFC、FCP和SCP协议。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

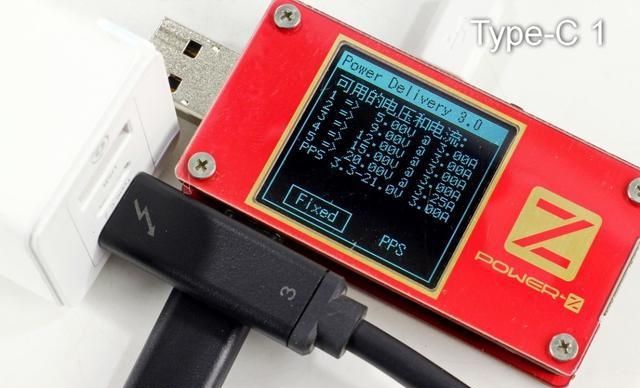

除此之外,PDO报文显示USB-C1口还支持USB PD3.0快充标准,具备5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A五组固定电压档位以及3.3-21V/3A一组PPS电压档位。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

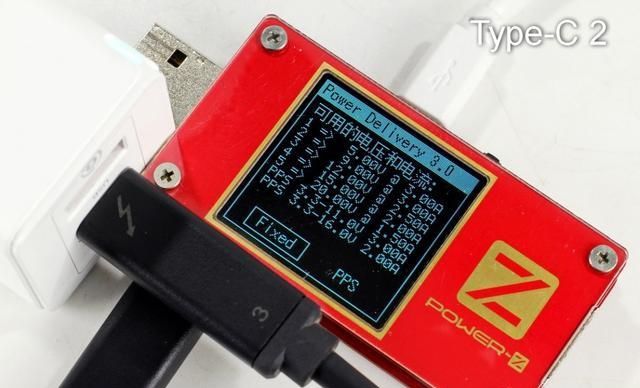

USB-C2接口同样支持USB PD3.0快充标准,具备5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A五组固定电压档位以及3.3-11V/3A和3.3-16V/2A两组PPS电压档位。
二、倍思65W氮化镓充电器拆解
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

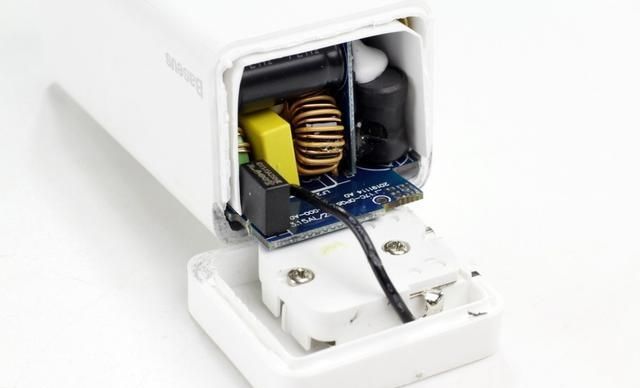

输入端外壳和主体机身壳之间采用超声波焊接工艺进行连接封装,将外壳拆开,插脚使用塑料板和螺丝进行封装固定。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

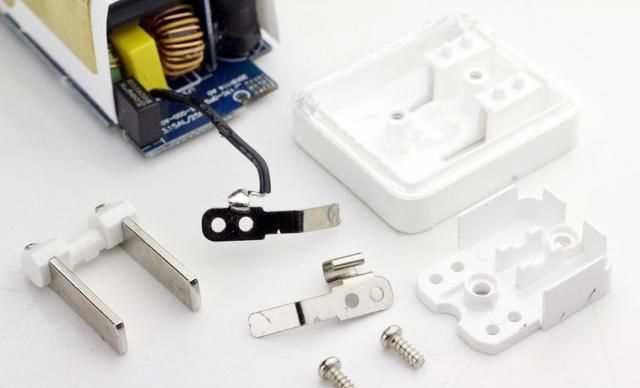

将插脚部分拆开,可见黑色导线跟一块金属弹片焊接,焊点饱满,另一块金属弹片直接与PCB板进行接触连通。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

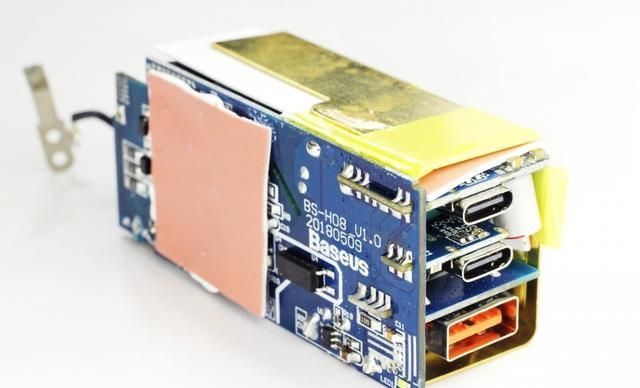

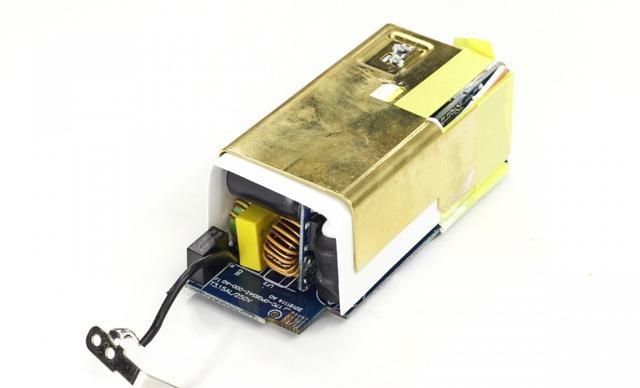

PCB板上端三面使用U型金属散热片覆盖,散热片部分区域粘贴绝缘胶带进行绝缘,同时,在散热片和元器件之间还有白色塑料板进行隔离。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

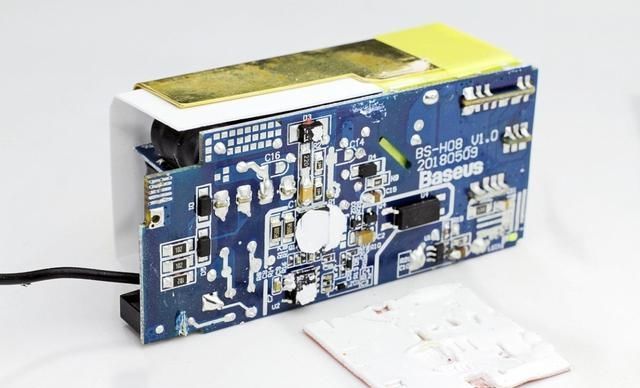

PCB板背面贴有绝缘导热垫,导热垫上涂有白色硅胶辅助导热。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片
将导热垫撕下,主要功率芯片上也有打胶帮助散热。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

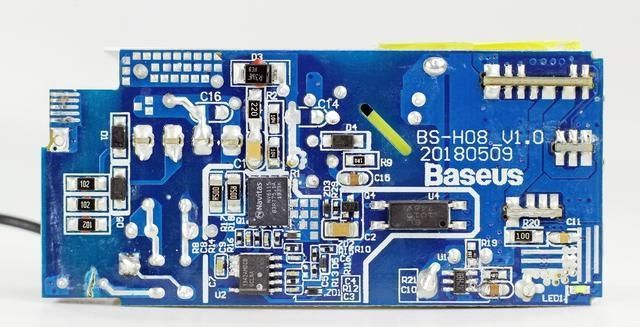

PCB板背面一览,主要有氮化镓功率芯片、主控芯片、光耦和次级同步整流控制器。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

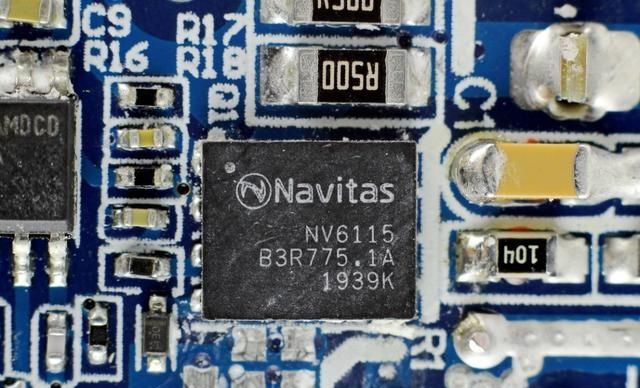

初级侧氮化镓功率芯片来自纳微半导体,型号为NV6115,这是整个产品的核心元器件。据了解,NV6115内置驱动器以及复杂的逻辑控制电路,170mΩ导阻,耐压650V,支持2MHz开关频率,采用5*6mm QFN封装,节省面积。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

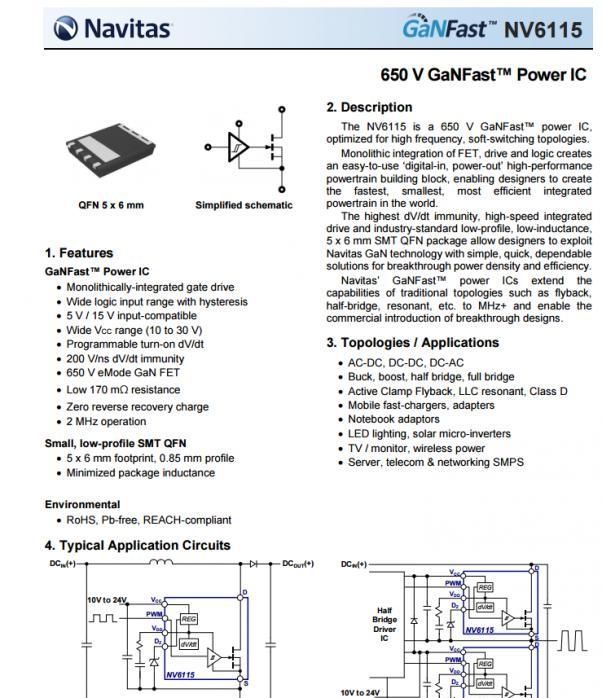

纳微半导体 NV6115 详细资料。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

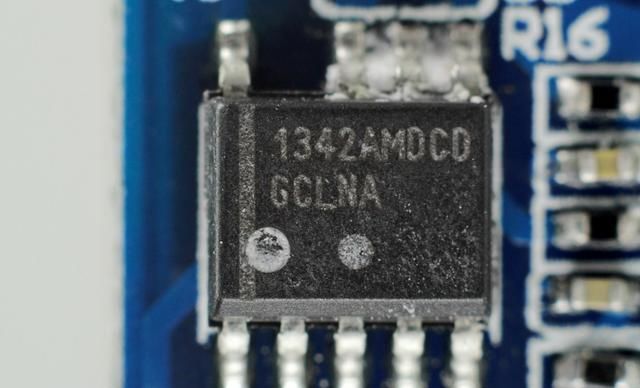

主控芯片为ON安森美NCP1342,这是一颗高频初级PWM控制器,内置多重完善的保护功能。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

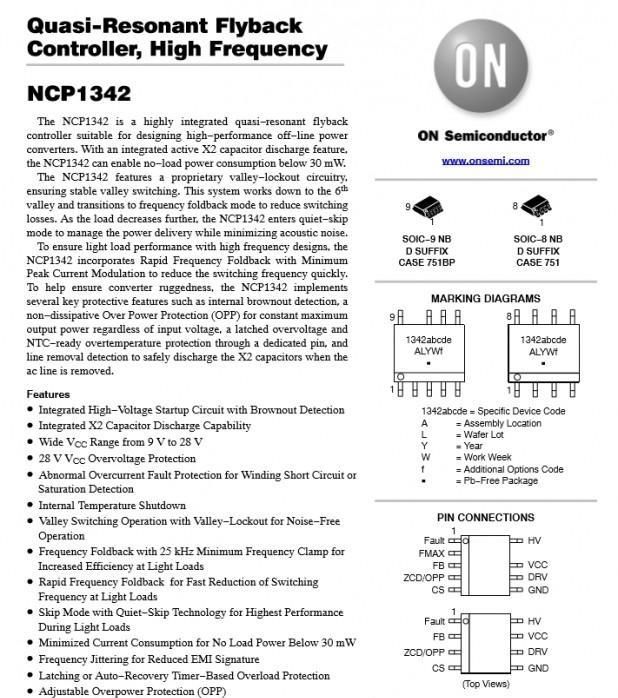

安森美NCP1342 详细资料。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

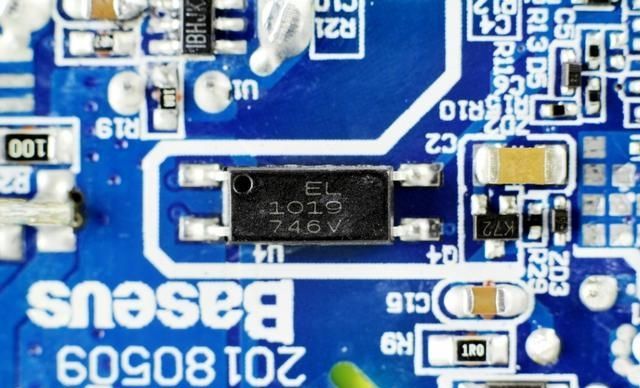

亿光 EL1019光耦,横跨在初级和次级之间,用于初级次级通信,反馈输出电压。
 『倍思65W氮化镓』拆解报告:Baseus倍思65W 2C1A GaN氮化镓充电器BS-C915
文章图片

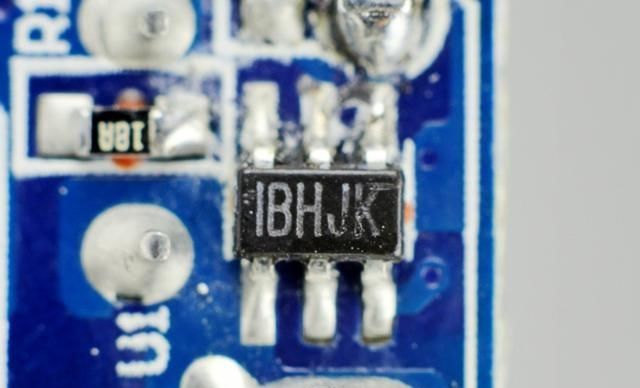

丝印IBHJK次级同步整流控制器,实际型号为MP6908,来自MPS芯源半导体。
