[三段式主板]新世代的游戏手机：硬件不断在丰满，但还缺少有趣的灵魂( 二 )


对于部分用户来说，这一策略确实是有效的，但手柄的存在让游戏手机失去了部分便携性。「没装外接手柄的时候和旗舰手机没差，装了外接手柄又不方便携带」。「游戏操作」和「手机便携性」成了不可兼得的属性。
[三段式主板]新世代的游戏手机：硬件不断在丰满，但还缺少有趣的灵魂
文章图片

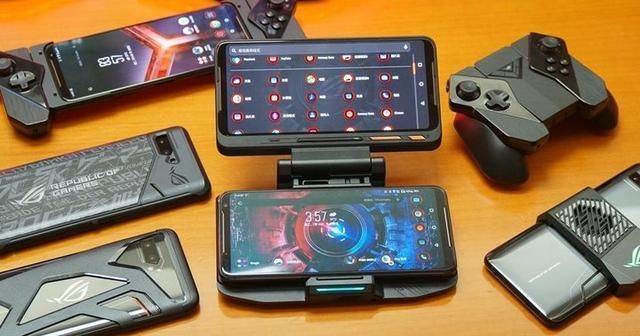

▲ ROG Phone 配件全家福

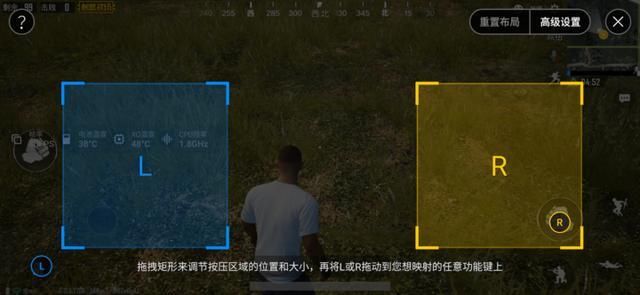

所以游戏手机的设计再次改变，这次游戏手机将游戏操作的快捷键引入了手机内部。将「便携」与「操作」揉为一体，黑鲨的双区压感屏幕、电机驱动的升降机械肩键就是其中的典型。
[三段式主板]新世代的游戏手机：硬件不断在丰满，但还缺少有趣的灵魂
文章图片

除了功能和理念的变化，改变了游戏手机外观设计的同时，也催生出了另一条独特的手机技术路线。
从花架子到肌肉男，游戏手机散热升级之路
2018 年的游戏手机，已经认识到了手机性能的瓶颈其实是散热。而游戏手机作为面向极客玩家的产品，可以通过散热设计，将自身的定位与旗舰手机区分开来。
[三段式主板]新世代的游戏手机：硬件不断在丰满，但还缺少有趣的灵魂
文章图片

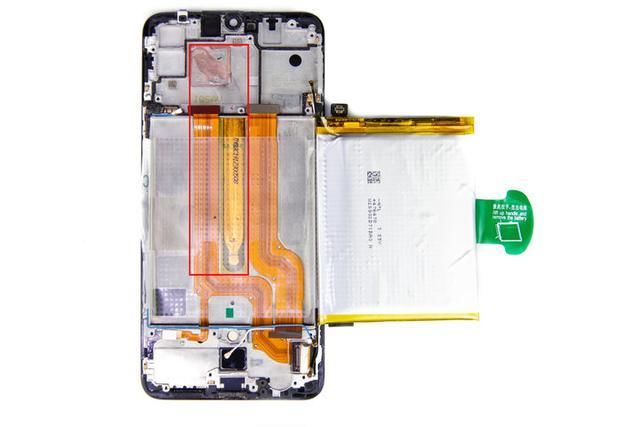

▲ 不打「游戏手机」旗号的第一代 iQOO 一样有热管（红框处）
所以他们向 PC 取经，将轻薄本和游戏掌机的散热设计带上了手机。在游戏手机的带领下，手机的散热管越来越粗，越来越长。本来这些功能足以成为游戏手机的独特卖点，但近几代旗舰 SoC 的发热的增高，让其他厂商纷纷跟进热管技术。游戏手机只好更进一步，将主动散热带入手机设计中。
[三段式主板]新世代的游戏手机：硬件不断在丰满，但还缺少有趣的灵魂
文章图片

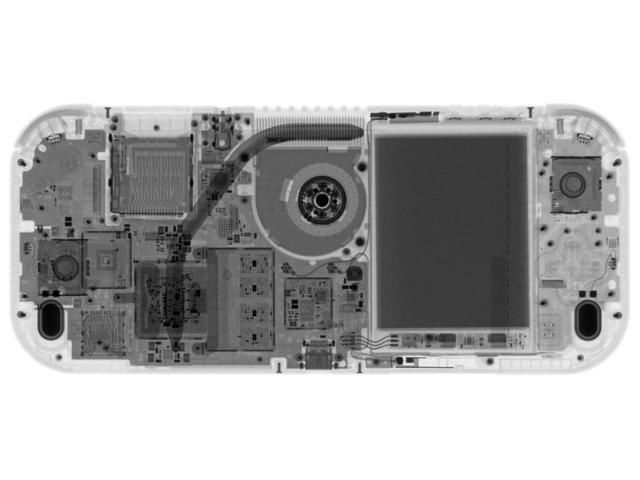

▲ Switch Lite 内部结构（可见风扇热管）
红魔选择将笔记本上的离心风扇放入手机，通过气流直接降低手机内部温度。这种办法简单粗暴，直接有效。但牺牲了手机的密封性，在一定程度上降低了手机的耐用性。
ROG 则是将风扇放在了手机外侧，在手机内部留下通风孔，在风扇散热和被动散热中寻找平衡点。
[三段式主板]新世代的游戏手机：硬件不断在丰满，但还缺少有趣的灵魂
文章图片

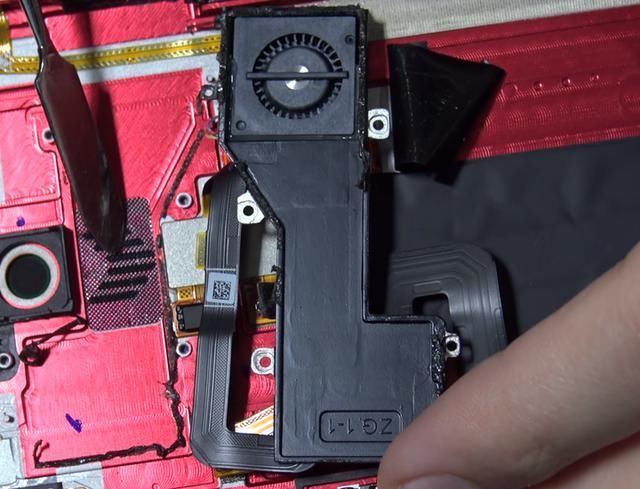

▲ 红魔 3 内部风扇 图片来自：PBKreviews
黑鲨则是选择改变原有的手机内部结构，用结构来分散散热，并搭配外置风扇进行散热。
[三段式主板]新世代的游戏手机：硬件不断在丰满，但还缺少有趣的灵魂
文章图片

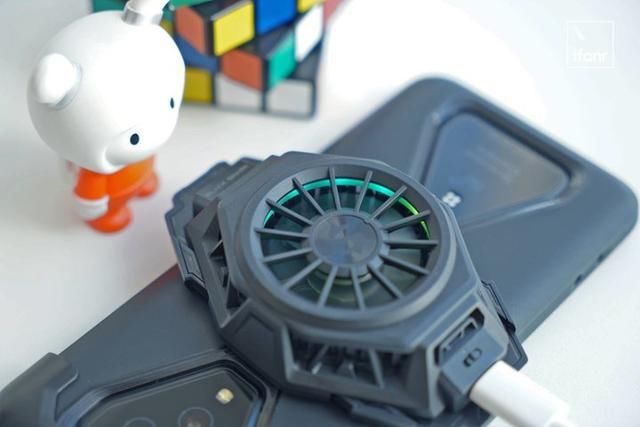

▲ 黑鲨 3 的外接散热风扇背夹

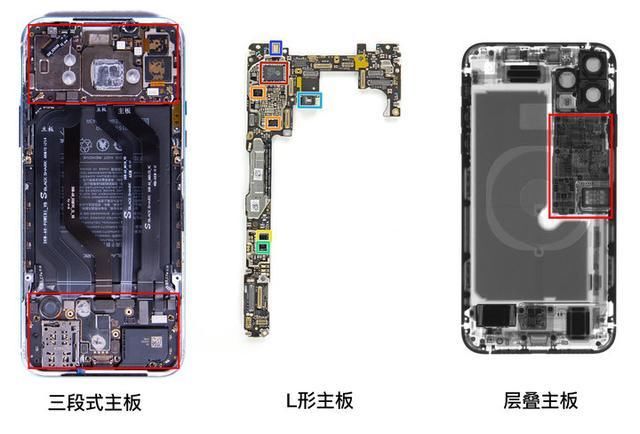

这里我们要先说下智能手机主板的形态，目前智能手机主板主要分为三种构型：「三段式主板」、「L 形主板」、和「iPhone」ps ：典型的长方形层叠主板）。
[三段式主板]新世代的游戏手机：硬件不断在丰满，但还缺少有趣的灵魂
文章图片

第一种三段式主板，是安卓机最常用的主板构型，手机顶部为放置 SoC 和其他射频芯片的主板，手机运行时热量也主要集中在此。此类手机安装热管的意义就是将顶部的热量向底部均匀分布，减少热量集中。
[三段式主板]新世代的游戏手机：硬件不断在丰满，但还缺少有趣的灵魂
文章图片

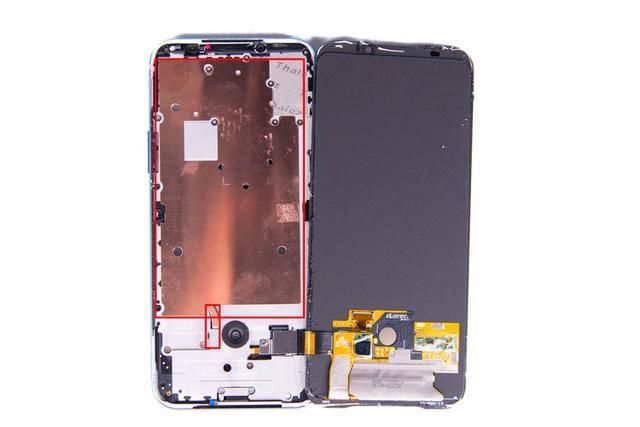

▲ 红框内是三段式主板常用的 VC 均热板和热管
第二种 L 形主板常见于顶级安卓旗舰，通常情况下主板做成这种形状是为了给其他零件腾空间，同时也能在一定程度上分散手机散热压力。
[三段式主板]新世代的游戏手机：硬件不断在丰满，但还缺少有趣的灵魂
文章图片

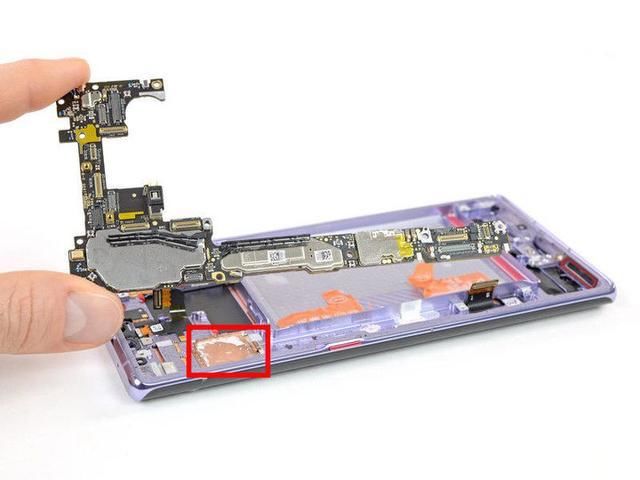

▲ L 形主板一般也会配备一根热管（华为 Mate 30 Pro）
第三种 iPhone（长方形层叠）主板，从 iPhone X 以来，iPhone 就将主板做成了长方形， 并通过双层堆叠减小体积。
[三段式主板]新世代的游戏手机：硬件不断在丰满，但还缺少有趣的灵魂
文章图片

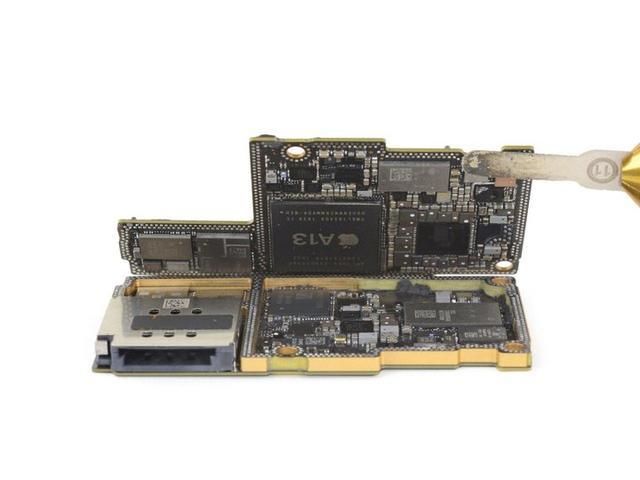

▲ iPhone 11 Pro Max 主板 图片来自：iFixit
