『PCIE通道』同名不同义，详解固态硬盘当中的几种''通道''概念

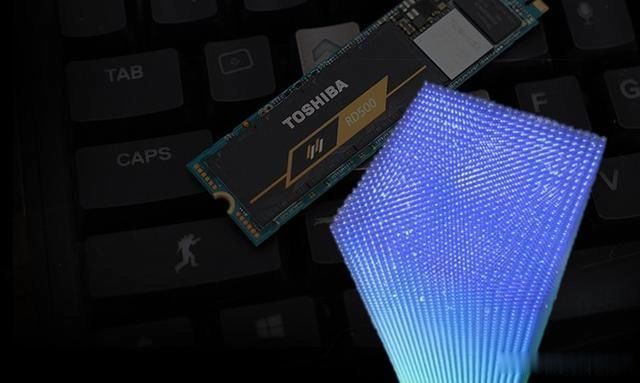

在固态硬盘介绍中经常会看到''X通道''这样的描述，但是不同地方出现的''通道''，含义可能会大相径庭！闪存通道、PCIE通道都是什么意思，双通道SATA数据线有用吗，硬盘双端口又是什么功能？这些都将在本文中得到答案。
『PCIE通道』同名不同义，详解固态硬盘当中的几种''通道''概念
文章图片

闪存通道：

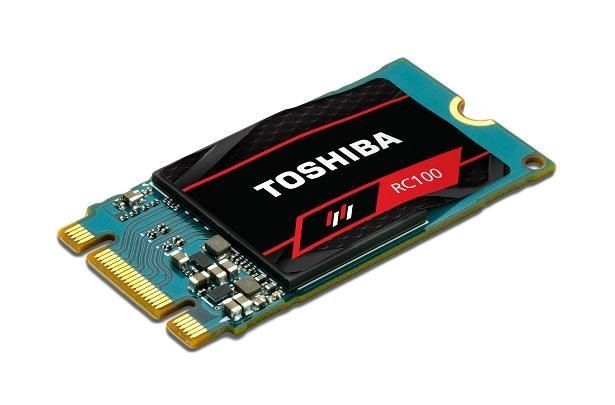

单个闪存颗粒的读写性能是很差的，固态硬盘主控利用多通道技术来提高整体性能。闪存通道数量是主控的重要参数之一，常见的有双通道、四通道和八通道。
『PCIE通道』同名不同义，详解固态硬盘当中的几种''通道''概念
文章图片

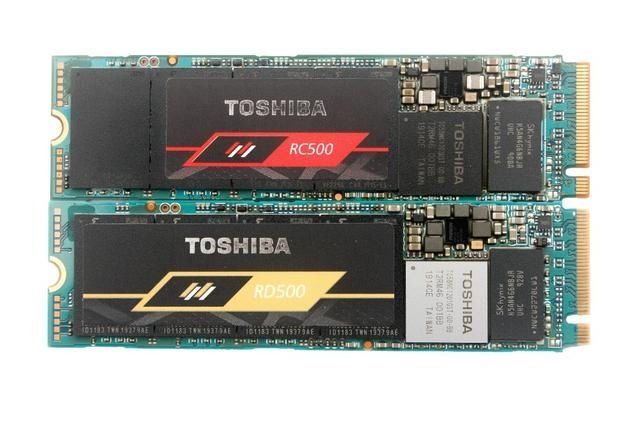

举例来说，东芝RC500使用四通道TC58NC1202GST主控，属于主流级定位；RD500使用八通道TC58NC1201GST主控，属于旗舰级定位。
『PCIE通道』同名不同义，详解固态硬盘当中的几种''通道''概念
文章图片

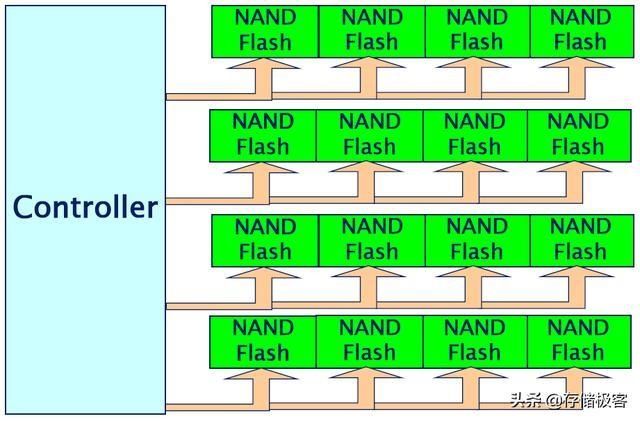

每个闪存通道之下还可以连接多个闪存颗粒，并使用交错读写的方式进一步提高性能。这就是为何同个型号的固态硬盘，大容量版本的性能往往更高的原因。
『PCIE通道』同名不同义，详解固态硬盘当中的几种''通道''概念
文章图片

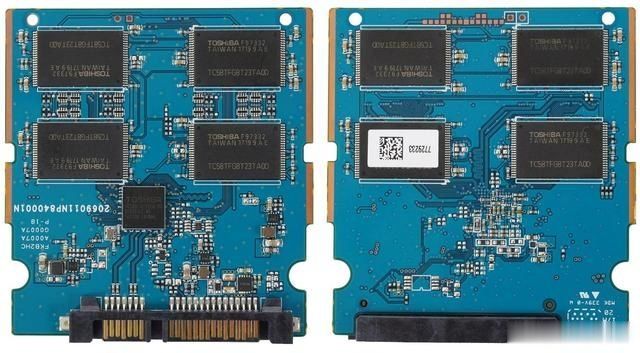

主控在设计时还会考虑到固态硬盘外部接口的带宽，譬如SATA接口的固态硬盘顺序读写被限制在6Gb/s以内，通常使用双通道设计就能覆盖。东芝TR200 SATA所用的TC58NC1010GSB主控即为双通道设计，下图的拆解中每个闪存通道连接了四颗闪存。
『PCIE通道』同名不同义，详解固态硬盘当中的几种''通道''概念
文章图片

PCIE接口通道：

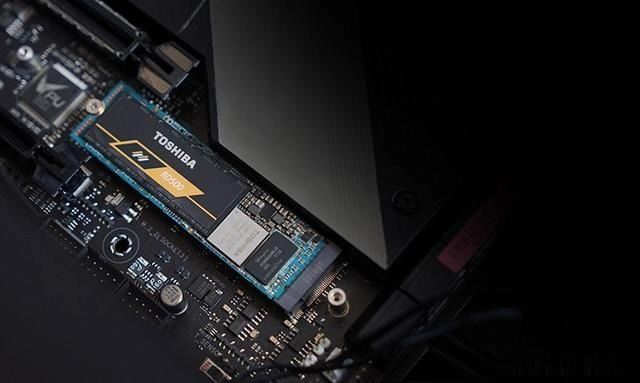

NVMe固态硬盘使用PCIE接口，摆脱了SATA时代的速度制约。PCIE可使用多通道来提高带宽，一个M.2插槽可以提供4个PCIE通道，理论带宽32Gbps（扣除协议开销后传输速度上限3.5GB/s左右）。
『PCIE通道』同名不同义，详解固态硬盘当中的几种''通道''概念
文章图片

NVMe固态硬盘接口中的缺口数量可以帮助我们判断它所支持的PCIE通道数量，只有一个缺口（M Key）的是四通道，有两个缺口（B+M Key）的是双通道（或者非PCIE协议的SATA盘）。
『PCIE通道』同名不同义，详解固态硬盘当中的几种''通道''概念
文章图片

双通道SATA数据线有用吗？

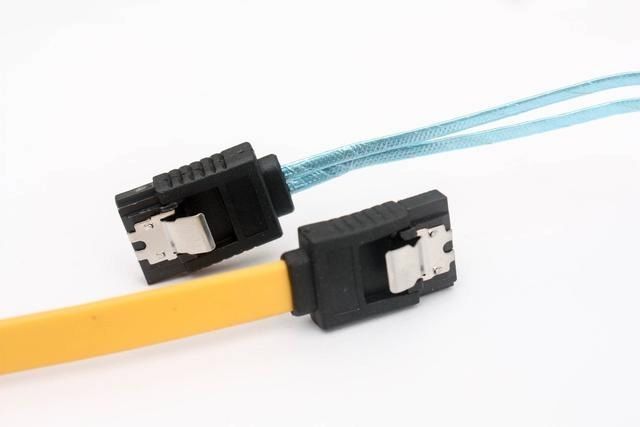

在淘宝上可以看到有商家在出售''双通道SATA数据线''，跟普通数据线相比，它的线缆分成了独立的两根，号称可以提升固态硬盘性能。
【 『PCIE通道』同名不同义，详解固态硬盘当中的几种''通道''概念】 『PCIE通道』同名不同义，详解固态硬盘当中的几种''通道''概念
文章图片

实际上SATA线缆就是利用两对差分信号线传输数据：一对用于发送，一对用于接收，合并起来只有一个通道。SATA并不存在双通道的概念，双通道数据线只是一个文字游戏。
企业级双端口技术：
前文中我们提到，NVMe固态硬盘可以连接四个PCIE通道，理论上是可以拆分成两个双通道来使用的，不过这个功能仅限部分企业级固态硬盘才具备，目的是提高存储系统的可靠性。
『PCIE通道』同名不同义，详解固态硬盘当中的几种''通道''概念
文章图片

上图是铠侠（原东芝存储）的CM6企业级固态硬盘，它具备双端口功能，可配置为单个PCIe4.0 x4，或者两个PCIe 4.0 x2同时连接到两个存储控制器，甚至是两台服务器上。双端口功能不为拓展带宽，而是提升可靠性：其中一条路径不通，运行在其上的业务也不会中断。
『PCIE通道』同名不同义，详解固态硬盘当中的几种''通道''概念
文章图片
