自1986年 ， 铜氧化物高温超导体发现以来 ， 其高温超导机理的研究是凝聚态物理中的核心问题 。 铜氧化物高温超导体的母体是反铁磁Mott绝缘体 ， 通过向母体中掺入适量的载流子（电子或空穴） ， 可以实现高温超导电性 。 由此产生的首要问题是 ， Mott绝缘态是如何随掺杂逐渐演变进入超导态的 。 具体来讲 ， Mott能隙是如何随载流子掺杂而消失 ， Mott能隙中的低能电子态是如何产生和演变的 。 Mott绝缘体及其掺杂的研究在强关联电子领域占有重要地位 。 针对Mott绝缘体的本质、Mott绝缘体掺杂及其与高温超导电性的关系 ， 研究虽已提出较多理论模型 ， 但未达成共识 。 主要原因之一在于这些理论模型往往并不能直接给出精确的解析解 ， 而必须采用数值计算方法 ， 其中不可避免地引入各种简化和近似 ， 导致得出的结果不同 。 因此 ， 对Mott绝缘体的关键实验研究 ， 对理解Mott物理和建立相关理论十分重要 。 角分辨光电子能谱是研究材料电子结构的最直接的实验手段之一 。 研究人员希望能从角分辨光电子能谱实验中获得铜氧化物母体在微量掺杂情况下的完整电子结构演变信息 ， 不仅在能量上能包含整个Mott能隙区域 ， 而且在整个动量空间中能够分辨这些能态的分布 。 然而 ， 由于缺乏合适的铜氧化物母体材料和精细的载流子调控手段 ， 相关的角分辨光电子能谱研究难以开展 。
中国科学院物理研究所/北京凝聚态物理国家研究中心超导国家重点实验室周兴江研究组博士胡成等 ， 与极端条件物理重点实验室靳常青研究组博士赵建发 ， 中科院院士、凝聚态理论与材料计算重点实验室研究员向涛合作 ， 利用高分辨角分辨光电子能谱技术 ， 对新型铜氧化物母体Ca3Cu2O4Cl2的电子结构及其掺杂演变展开系统研究 ， 取得了重要进展 ， 为掺杂Mott绝缘体的电子结构演变和铜氧化物高温超导体的微观理论研究提供了重要信息 。
该研究得以开展 ， 一方面得益于近期一种新型铜氧化物母体Ca3Cu2O4Cl2单晶样品的获得 ， 另一方面是通过对样品表面进行连续的原位碱金属Rb原子沉积 ， 可以实现表面电子掺杂浓度的精确调控（图1） 。 实验发现 ， 母体中化学势位于Mott能隙中间 ， 随着微量的表面电子掺杂 ， 化学势迅速跳跃到上Hubbard带带底位置（图2） 。 这使得通过角分辨光子能谱对完整Mott能隙区域的电子结构研究成为可能 ， 包含电荷转移能带 ， Mott能隙和上Hubbard带 。 由此 ， 可以通过角分辨光电子能谱对Mott能隙和低能电子态随掺杂演变展开系统的研究（图3） 。 研究主要结果如下：（1）Ca3Cu2O4Cl2母体中的Mott能隙是一个间接带隙 ， 能隙大小约为1.5eV（图3） 。 （2）Mott能隙的大小随掺杂基本不变 ， 而电荷转移能带的谱重 ， 随少量电子掺杂而迅速转移到Mott能隙区域形成低能电子态 ， 导致Mott能隙在掺杂浓度0.04附近基本消失（图3） 。 （3） Mott能隙中新产生的低能电子态在动量空间中的演变具有明显的各向异性（图2） 。 在反节点（π,0）区域 ， 随着上Hubbard带逐渐被电子填充 ， 在费米能级附近形成了一个抛物线型的金属能态 ， 在费米面上表现成一个小的电子型费米口袋 。 同时 ， 在节点（π/2, π/2）区域 ， 在Mott能隙中形成很弥散的间隙态 ， 其谱重分布在很大的能量范围 。 在低掺杂区域 ， 这个间隙态的带顶在费米能级以下 ， 随着掺杂增加逐渐向费米能级靠近 ， 最后穿越费米能级 。 在Mott能隙中的由掺杂诱导产生的低能电子态 ， 本质上都是非相干的 ， 谱重分布在整个Mott能隙中的大部分能量区域 。
【绝缘|掺杂Mott绝缘体的电子结构演变研究获进展】通过角分辨光电子能谱对Ca3Cu2O4Cl2母体电子掺杂后电子结构的演变 ， 可从实验上建立掺杂Mott绝缘体的图像（图4） ， 从而与相关的理论模型进行比较 。 目前 ， 单粒子谱函数的计算主要基于单带Hubbard模型或者t-J模型 。 这些理论计算在大的图像上能给出母体中的Mott能隙结构和随掺杂产生的低能电子态 ， 部分实验结果能够被单带Hubbard模型描述 。 然而 ， 实验上观察到的Mott能隙随掺杂的塌陷、在Mott能隙中非相干、各向异性间隙态的产生 ， 以及电子结构的演变（图4） ， 均不能被现有的理论所解释 。 该研究提供了掺杂Mott绝缘体电子结构演变的关键信息 ， 可验证现有的理论模型 ， 并可促进理论的进一步发展 。
近日 ， 相关研究成果发表在Nature Communications上 。 研究工作得到国家自然科学基金委员会、科学技术部和中科院战略性先导科技专项（B类）等的资助 。
文章插图

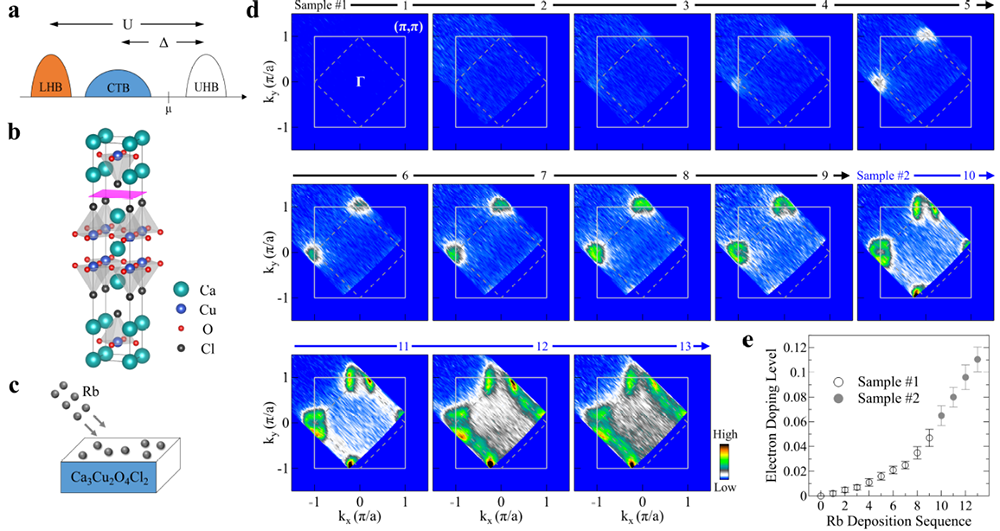

图1.表面原位沉积Rb之后的Ca3Cu2O4Cl2费米面演变和对应的电子掺杂浓度
文章插图

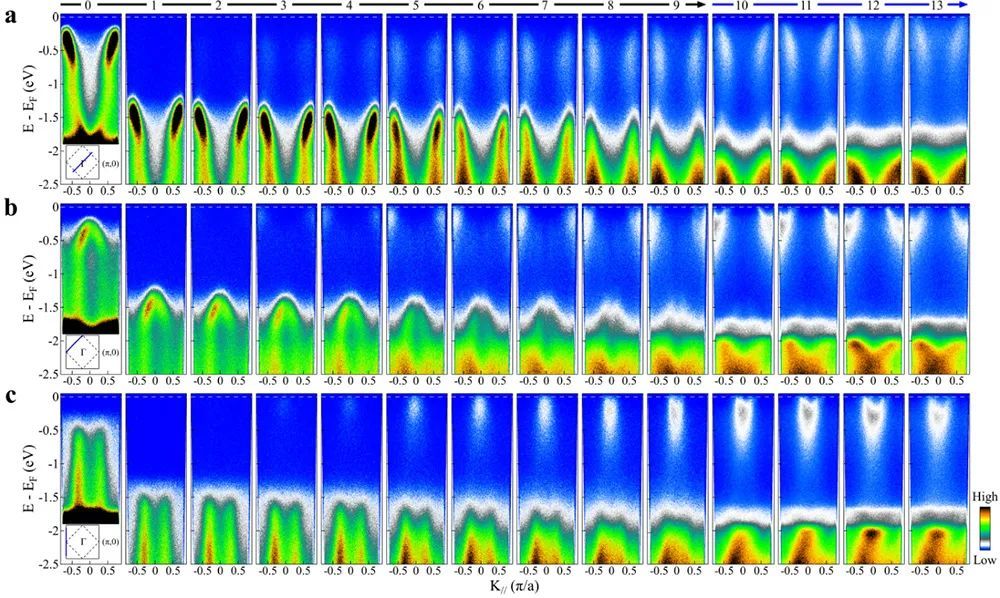

图2.表面原位沉积Rb之后沿3个动量方向Ca3Cu2O4Cl2能带结构的演变
文章插图

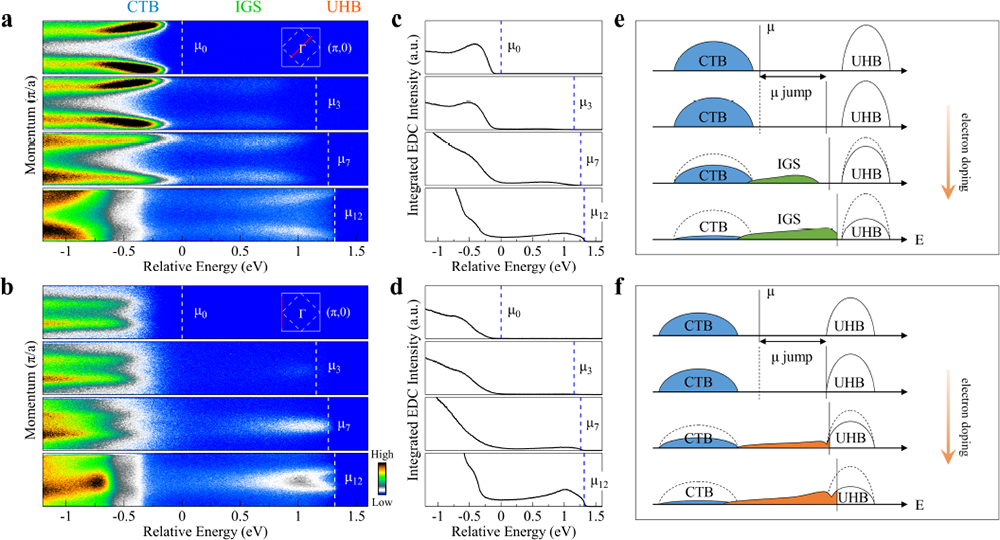

图3.电荷转移能带 ， 上Hubbard带和间隙态随掺杂的演变
文章插图
图4.从实验上建立的掺杂Mott绝缘体电子结构随电子掺杂演变的完整图像
来源：中国科学院物理研究所
推荐阅读
- 拓扑绝缘体|这种奇特的晶体正在推动量子革命
- 绝缘子测试仪与无人机技术的结合
- 施耐德电气引领环保气体绝缘金属封闭开关新路线
- 广东高电技术有限公司|常规管型母线与交联屏蔽绝缘管型母线的对比
- 辽宁电力工程公司采购宏博测控绝缘子电阻测试仪一批
- 如何变成癌症“绝缘体”？记住8个黄金准则，癌细胞会自动远离
- 东方基金许文波爆款“绝缘体”，新品中国红利混合仅募集2.76亿元
- 与基金牛市绝缘！前海开源这只股基背榜，亏损产品迷你化愈演愈烈
- 王菲|51岁王菲主动跟男粉贴脸搂抱，谢霆锋却跟绯闻绝缘，谁爱的深太明显
- 周杰伦|扶不起的“女阿斗”！周杰伦写17首歌未捧红，网友：歌手绝缘体
