苹果|显微镜下的苹果A14：台积电5nm果然有“水分”
【苹果|显微镜下的苹果A14：台积电5nm果然有“水分”】
文章图片
苹果A系列处理器这些年一直处于独步江湖的高度 ， 无论设计还是性能都是绝对的佼佼者 ， 最新的A14当然也不例外 。
半导体逆向工程与IP服务机构ICmasters近日将一颗苹果A14放在了显微镜下 ， 仔细观察了一番这个怪物 。
苹果A14采用台积电5nm工艺制造 ， 集成多达118亿个晶体管 ， 内核面积仅为88平方毫米 ， 密度为1.34亿个晶体管/平方毫米 。
作为对比 ， 上代A13使用的是台积电7nm工艺 ， 集成85亿个晶体管 ， 内核面积94.48平方毫米 ， 密度为8997万个晶体管/平方毫米 。
更早的A12也是台积电7nm工艺 ， 集成69亿个晶体管 ， 内核面积83.27平方毫米 ， 密度为8286万个晶体管/平方毫米 。
根据台积电的宣传 ， 5nm工艺可以做到1.713亿个晶体管/平方毫米的密度 ， 苹果A14距离理论值差了不少 ， 只发挥出来不到80％ 。
当然 ， 这并不是说台积电5nm工艺不行 ， 而是不同芯片有着不同的逻辑电路、缓存布局和设计 ， 但是就实际值与理论值的对比看 ， 这次确实低了很多 ， 前几代可是全部超过90％ ， A13甚至达到了惊人的98.65％ 。

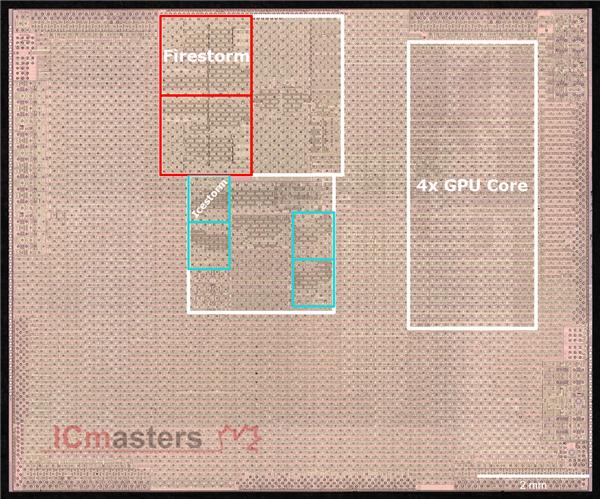

另外 ， 显微观察可以清楚地看到A14里的六个CPU核心 ， 包括两个大核心FireStorm、三个小核心IceStorm ， 以及四个GPU核心、16个神经引擎核心 。
拆分来看 ， GPU核心占据11.65平方毫米 ， 两个大核心的二级缓存用掉了9.1平方毫米的面积 ， 四个小核心的二级缓存则只占6.44平方毫米 。
另外还有一个统一系统缓存 ， 但暂时找不到在哪里 。
