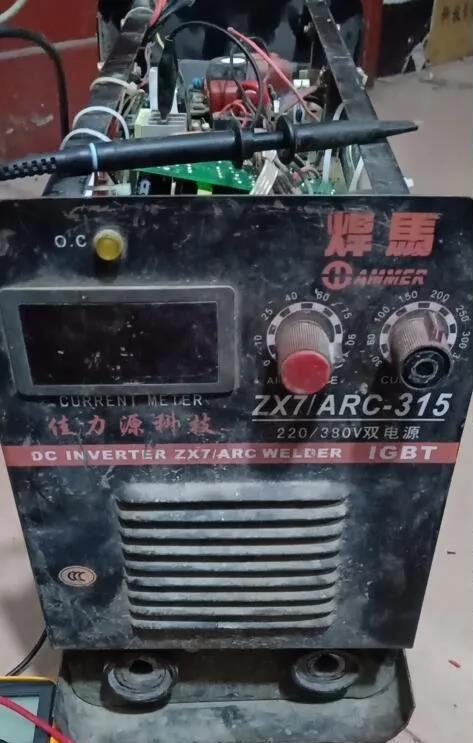

该机器是协助咱们往期的一个学员远程维修的 ， 学员水平相当高 ， 能看懂电路原理图 ， 且经验相当丰富 。 学员反馈该机器没有空载电压 ， 原因查到是3846不发波 ， 但是测量3846各引脚电压除了1114不发波外 ， 其余的引脚电压都正确 ， 现象相当诡异 ， 而且更换新的3846后现象依然 ， 学员非常确定不是3846本身坏引起的 。
维修分析：3846一共16个引脚 ， 1114是输出 ， 现在除了11和14脚外 ， 其余14个引脚的电压均正常 ， 但就是不发波 。 因此判断3846内部推挽电路不工作 ， 在3846的13脚供电电压正常的情况下 ， 将问题锁定在3846的13脚外部的限流电阻R22(0.25W/10欧)故障 ， 学员测试后发现这个电阻变成了280K且外表有发热严重变色的痕迹 ， 更换电阻后 ， 3846发波 。 因此最终原因是3846先坏的 ， 进而电阻R22烧坏 ， 再没有更换R22时导致换了新的3846后依然不发波 。
维修答疑：
1.为啥3846的13脚电阻变成280K后 ， 3846就不再发波？
我们仅截取3846的13脚外围电路进行分析 ， 可以清楚的看到+15V电源通过R22（10欧）接到3846的13脚为内部推挽电路提供电压和偏置电流 。 当R22损坏（阻值280K）但没有断路的情况下 ， 13脚依然有+15V电压 ， 但却不能为内部推挽电路提供足够的偏置电流 ， 因此推挽电路不工作 ， 导致3846的11和14脚无输出 。
2.为啥3846内部推挽电路坏了会烧坏电阻R22 ， 学员表示维修这么多机器 ， 从来没有遇到过这种情况 。

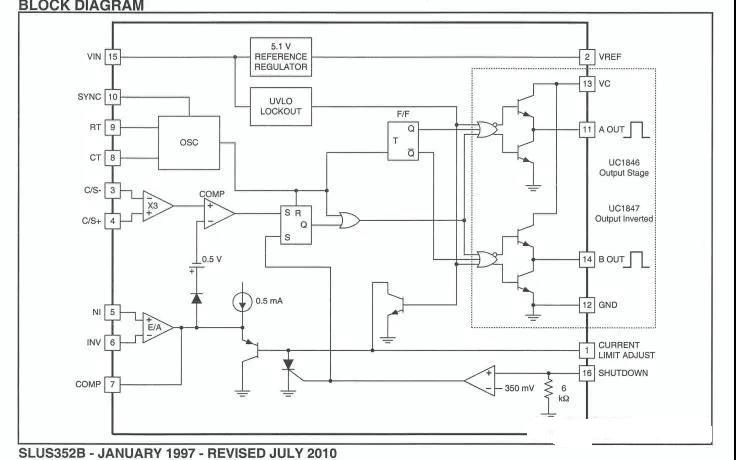

上图为3846的内部原理图 ， 可以清楚的看到3846的13脚接内部推挽电路 ， 为推挽电路提供电压和偏置电流 ， 当推挽电路故障时 ， 会导致13号脚对地电阻非常小 ， 那么13脚外部的+15V电压几乎全部加到R22两端 ， 我们可以算一下它的功率=15x15/10=22.5W但这个电阻用的是0.25W的 ， 因此电阻会被烧坏 ， 正常情况下 ， 这个电阻两端电压很小 ， 不会被烧坏 。
维修点评：此类故障维修需要对3846的内部工作原理以及外部电路的工作原理特别熟悉 ， 大家常用测试电压的方法来判断芯片的好坏 ， 仅凭这种办法在此类问题面前很难判断芯片的好坏 。 建议大家在测电压的基础上增加测试电阻(各引脚对地的电阻值有无异常)的办法来辅助验证芯片的好坏 。
