晶圆|我国研发出量产的8英寸石墨烯晶圆

如今 ， 硅是应用最广的半导体材料 ， 很多电子产品上都要这个东西 ， 人家把硅制作成晶圆 ， 切成芯片 ， 那可是用途广阔 。
晶圆|我国研发出量产的8英寸石墨烯晶圆
本文图片

但是硅也不是万能的 ， 很多的高端器件 ， 硅不是最优解 ， 那谁是呢 ， 比如新材料石墨烯 。 石墨烯是一种以sp2杂化连接的碳原子紧密堆积成单层二维蜂窝状晶格结构的新材料 。 石墨烯具有优异的光学、电学、力学特性 ， 在材料学、微纳加工、能源、生物医学和药物传递等方面具有重要的应用前景 ， 被认为是一种未来革命性的材料 。

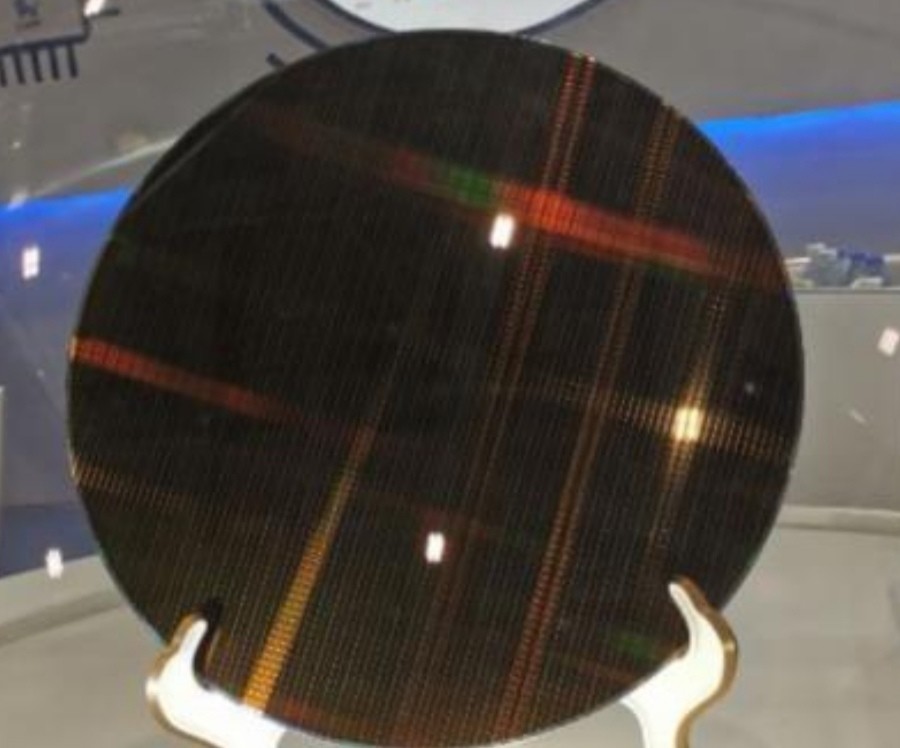

在2020中国国际石墨烯创新大会上 ， 超平铜镍合金单晶晶圆、8英寸石墨烯单晶晶圆、锗基石墨烯晶圆等新材料集体亮相 ， 展示了我国在高质量石墨烯材料领域的创新成果 。 在上海市石墨烯产业技术功能型平台的推动下 ， 科研团队实现了这些成果的小批量生产 ， 产品尺寸和质量处于国际“领跑”水平 。 从2004年石墨烯被分离出来后 ， 物理、化学、材料、生物等领域的众多科学家投身其中 ， 研发这种让两位科学家获得诺贝尔物理学奖的新材料 。 2009年 ， 中科院上海微系统所科研团队瞄准石墨烯单晶制备及其电子器件应用的关键难题 ， 开始了科技攻关 。 “就像制造硅芯片的材料是一片片硅单晶晶圆 ， 想用石墨烯等碳基二维材料实现电子器件集成 ， 开启微电子技术变革 ， 就必须制备出大尺寸、高质量的石墨烯单晶晶圆 。 ”中科院上海微系统所副研究员吴天如解释说 。 针对晶圆级石墨烯单晶的可控制备 ， 专注于石墨烯新功能的开发与应用领域的拓展 。 从生长出单层 ， 到单晶 ， 再到原子级平整的大面积晶圆 ， 上海科学家终于让石墨烯从用胶带剥离出几微米的样品 ， 升级为可以规模化生产的8英寸晶圆 。
要想让石墨烯技术造福人类 ， 必须有量产的石墨烯才可以 。 为早日实现石墨烯晶圆量产 ， 中科院上海微系统所去年9月与上海市石墨烯功能型平台签订了合作协议 。 功能型平台的创新实验室适合进行中试 ， 具有“从1到10”的研发与转化功能 。 经过近一年建设 ， 这个看似厂房的大型实验室已实现稳定的小批量生产 。
目前 ， 一些基于石墨烯、用于数据通信的电子组件正在业界进行原型演示 。 其中 ， 电子和光子组件已集成到传输系统中并经过验证 ， 可实现高速、低功耗的数据/电话通信 。 石墨烯光电探测器的光电模块 ， 可检测从可见光到热范围的整个波段的光 。 因此 ， 它们有望为夜视、光谱学和热成像技术提供有成本竞争力的产业应用 。 此外 ， 原子层薄的石墨烯材料可以充当各种物理参数（化学成分、湿度、温度、应变等）的强大传感器 ， 这些单片感应平台与射频识别天线结合使用 ， 能用作远程可读探测器 。
【晶圆|我国研发出量产的8英寸石墨烯晶圆】石墨烯晶圆的小批量生产 ， 为国产新一代电子器件的研发奠定了基础 。 在石墨烯器件集成方面 ， 这类产品已积累了很多国内外用户 。 中科院、中电集团下属单位利用沪研材料开展攻关 ， 突破了石墨烯太赫兹探测器件、高性能射频晶体管等电子器件的核心工艺 。 吴天如表示 ， 这些前沿研究和成果转化 ， 有利于解决碳基电子器件实用化面临的技术障碍 ， 加速推进我国碳基集成电路技术的创新跨越发展 。
