|MapGIS67参数设置中与显示相关的设置项

|MapGIS67参数设置中与显示相关的设置项

文章图片

|MapGIS67参数设置中与显示相关的设置项

文章图片

|MapGIS67参数设置中与显示相关的设置项

在MapGIS67主菜单“设置”下的“参数设置”中有多种与显示相关的设置选项 ， 为图形编辑提供了辅助手段 ， 勾选项目前面的复选框可使显示功能生效 。

1．坐标点可见
在勾选状态下 ， 系统将在屏幕上以一个红色小“+”符号醒目显示图元坐标点的位置 ， 方便用户在编辑时参考 。
2．弧段可见
在勾选状态下 ， 在屏幕上显示区图元的同时也显示弧段 ， 可以方便查看区图元的边界 ， 特别是在相邻的区参数相同时 。 在非勾选状态下 ， 屏幕上只显示区而不显示弧段 。
3．还原显示
在勾选状态下 ， 在屏幕上根据图元参数（线型、图案等）模拟显示图元输出时的实际形态 ， 以实时正确显示出线图元的线型和区图元内部的填充图案 。

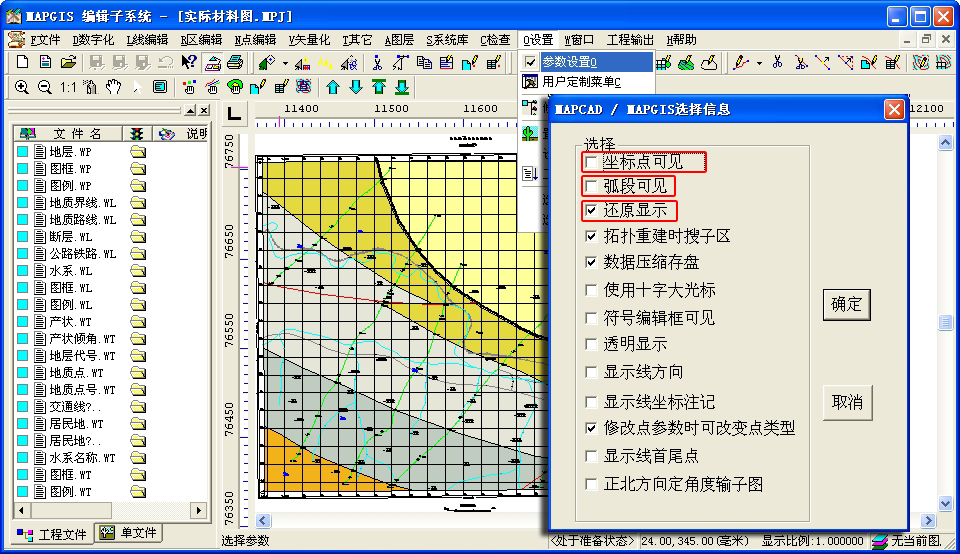

参数设置中最常用的三种显示设置项
4．透明显示

此功能是专门针对区图元显示而设置 ， 默认状态下图元显示为覆盖方式 ， 显示时会将下面显示的图元覆盖 ， 勾选透明显示后 ， 叠加在上面的区显示时不再覆盖下面显示的图元内容 ， 使用此选项时 ， 不能同时勾选还原显示 ， 否则透明显示效果无效 。

参数设置中透明显示设置项
5．显示线方向

在编辑窗口中画的每一条线 ， 从起始到结束都是有方向的 ， 方向的不同会影响到某些特殊线形的形态（还原显示状态） ， 勾选显示线方向以后 ， 会在线的结束端显示指示线方向的空心三角形 。

参数设置中的显示线方向
6．显示线坐标注记

在勾选状态下 ， 会在每一个线结点上显示结点的图面坐标数据 ， 方便用户读取线拐点坐标 ， 通过比例尺换算即可得到实际坐标数据 。

参数设置中的显示线坐标注记
7．显示线首尾点

在勾选状态下 ， 会在线的起始端显示一个红色的小圆点 ， 在线的结束端显示一个空心的小正方形 。

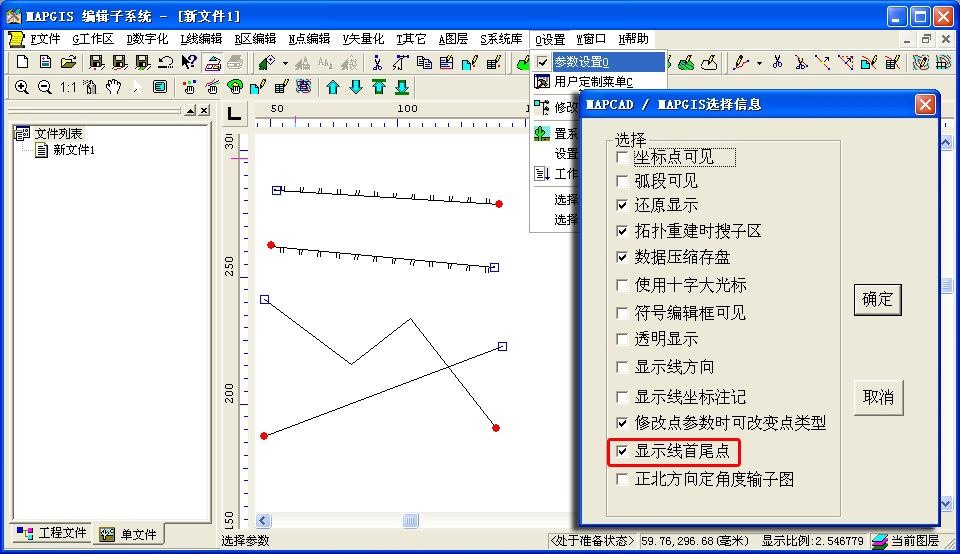

【|MapGIS67参数设置中与显示相关的设置项】参数设置中的显示线首尾点
