电流互感器的接线形式
电流互感器的接线形式指的是电流互感器与测量仪表或保护继电器之间的连接形式。
（1）三相完全星形接线：可以准确反映三相中每一相的真实电流。该接线方式应用在大电流接地系统中，保护线路的三相短路、两相短路和单相接地短路。

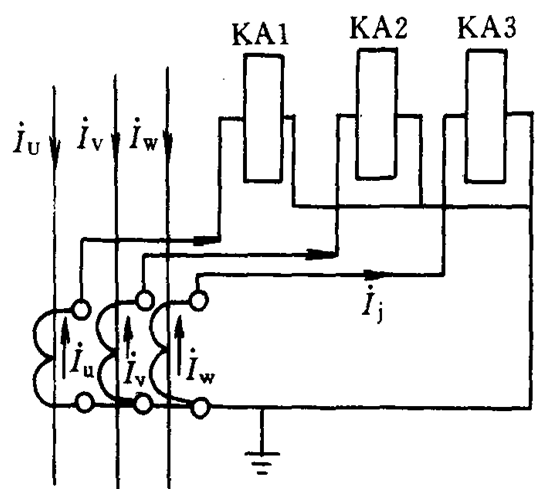

三相完全星形接线

两相两继电器不完全星形接线：可以准确反映两相的真实电流。该接线方式应用在6～10kV中性点不接地的小电流接地系统中，保护线路的三相短路、两相短路

两相不完全星形接线

两相接差动式接线：反映两相差电流。该接线特点是U、W相电流互感器接成电流差式，通过继电器的电流是U、W相电流互感器二次侧电流差。该接线方式应用在6～10kV中性点不接地的小电流接地系统中，保护线路的三相短路、两相短路、小容量电动机保护、小容量变压器保护。

两相接差动式接线
（4）单相接线在三相负荷平衡时，可以用单相电流反映三相电流值，主要用于测量电路。

单相接线
（5）两相三完全星形接线：
流入第三个继电器的电流是该接线方式应用在大电流接地系统中，保护线路的三相短路、两相短路。

两相三完全星形接线
电流互感器在接线中应注意以下内容：
（1）电流互感器的二次侧在使用时绝对不可开路。使用过程中拆卸仪表或继电器时，应事先将二次侧短路。安装时，接线应可靠，不允许二次侧安装熔丝；
（2）二次侧必须有一端接地。防止一、二次侧绝缘损坏，高压窜入二次侧，危及人身和设备安全；
（3）接线时要注意极性。电流互感器一、二次侧的极性端子，都用字母表明极性。
【继电器|通俗易懂的讲电流互感器的接线形式】（4）一次侧串接在线路中，二次侧的继电器或测量仪表串接。
