上一篇我们介绍了光纤 ， 接下来这篇我们将全面了解光纤连接器 。 作为光纤领域重要配件之一 ， 连接器能够让光纤传输更为顺畅 ， 但是由于种类较多 ， 选择面也很广 ， 如何选择正确的光纤连接器 ， 我们先从什么是光纤连接器开始…
\uD83D\uDCDA 光纤连接器的含义
它是光纤与光纤之间进行可拆卸（活动）连接的器件 ， 它把光纤的两个端面精密对接起来 ， 以使发射光纤输出的光能量最大限度地耦合到接收光纤中去 ， 并使由于其介入光链路而对系统造成的影响减到最小 。
下面我们直接进入正题 ，
先了解一下连接器上的英文代表了什么？
在光纤连接器的名称上 ， 表示尾纤接头的标注中 ， 我们常见能到FC/PC ， SC/APC等 ， 该标注以“/”分为两部分：
\uD83D\uDC49\uD83C\uDFFB“/”前半部分表示：尾纤的连接器型号 。 常见的光纤连接器类型主要有以下几种类型：FC、SC、ST、LC、MTRJ、MU等 。
\uD83D\uDC49\uD83C\uDFFB“/”后半部分表示：接头截面工艺 ， 即研磨方式 。 常见的研磨方式主要有以下几种类型：PC、APC、UPC等 。
左右滑动 ， 了解三大研磨工艺
\uD83D\uDC49\uD83C\uDFFB 三者对比：
与APC连接器相比 ， 由于空气间隙更小 ， UPC/PC连接器通常更容易实现低插入损耗 。 一般它们插入损耗小于0.3dB 。
APC连接器的回波损耗通常优于UPC连接器 。 一般情况下 ， PC回波损耗为-40dB 。 UPC回波损耗一般是在-50dB（甚至更高） 。 APC工业标准的回波损耗为-60dB 。
\uD83D\uDC49\uD83C\uDFFB 应用环境：
PC: 被广泛应用于电信运营商设备上
UPC: 低灵敏度光纤信号应用 ， 通常被用于以太网网络设备上
APC：用于CATV等高波长范围的光学射频应用 ， 高精光纤信号应用 ， 也用于光无源应用 。
光端接件是光纤连接器的核心部件 。 与电接触件圆周接触式传导不同 ， 光端接件一般通过端面接触式传输 ， 通过对端面抛光研磨实现最优的光学性能和良好的机械性能 ， 光信号沿光纤从端接件一端进入另一端 。
接下来我们进入重点 ， 通过实际配套的产品 ， 为大家介绍一下日常使用的光纤连接器 。 每个光纤连接器都进行了类别和功能的划分 ， 方便了解之间的差别 。
【光纤|6种光纤连接器类型，你真的选对了吗】端面：PC、UPC、APC
外形：其外形呈矩形 ， 卡接式方形接口
插芯数：单芯
光纤类型：单模和多模
接入方式：卡接式
应用领域：有线电视、测试设备
连接器优势：SC是单模网络设备中最常见的连接设备之一 ， 常见于光端机上 。 他使用2.5毫米卡套 ， 不同于ST/FC ， 它是一种插拔式的设备 ， 因为性能优异而被广泛使用 。
端面：PC、UPC、APC
外形：其外部加强件是采用金属套 ， 紧固方式为螺丝扣 ， 即圆形带螺纹接口 。
插芯数：单芯
光纤类型：单模和多模
接入方式：螺丝扣
应用领域：数据通讯、远程通信
连接器优势：常见于ODF光纤配线架和光端机上 。 它使用2.5毫米的卡套 ， 但早期FC连接器中的一部分产品设计为陶瓷内置于不锈钢卡套内 。
端面：PC、UPC
外形：外壳呈圆形 ， 紧固方式为插拔卡接式 ， 即卡接式圆形接口
插芯数：单芯
接入方式：旋入式
应用领域：局域网
连接器优势：常用于光纤配线架 ， 使用范围广泛 。
端面：PC、UPC、APC
外形：采用操作方便的模块化插孔(RJ)闩锁机理制成 ， 即卡接式（小）方形接口 。
插芯数：单芯
光纤类型：单模和多模
接入方式：扣合式RJ45接口
应用领域：千兆以太网、多媒体视频
连接器优势：新一代的连接器 ， 采用迷你化设计 ， 可提高光纤配线架中光纤连接器的密度 。
端面：不适用
外形：体积比SC连接器小
插芯数：多芯 ， 最常用12芯
光纤类型：单模和多模
接入方式：插拔式
应用领域：有源设备连接、宽带O/E模块连接等
连接器优势：精密的MT导引针和导引孔使光纤对准的精确度提高 ， 适用于数据中心高密度环境、光纤到大楼的应用、分光器40G/100G/QSFP+等光收发设备内部的连接应用 。
端面：不适用

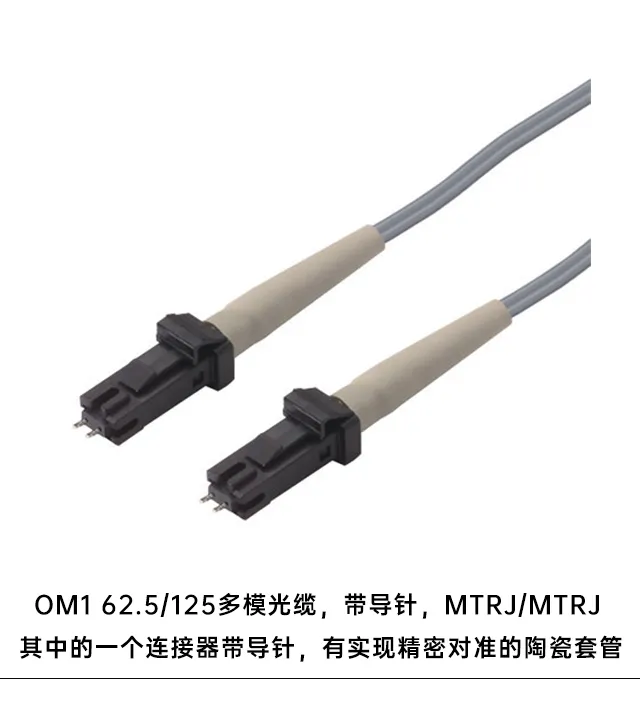

外形：MT形式的接头和RJ形式的接头所衍生发展出来 ， 带有与RJ-45型LAN电连接器相同的闩锁机构 ， 与常规网线接口类似 ， 接口的尺寸与标准电话插口的尺寸相当 。
插芯数：双芯
光纤类型：单模和多模
接入方式：扣合式RJ45接口
应用领域：千兆以太网、异步传输模式（ATM）
连接器优势：可以连接两条光纤 ， 也就是说 ， 两条玻璃纤维被包含在一个MT-RJ光纤连接器里 。 此外 ， MT-RJ有分成公跳接线及母跳接线 ， 两者的差异就在于公的跳接线在每个连接器头端都带有两支针脚 。
由于光纤连接器不能单独使用 ， 它必须与其它同类型的连接器互配 ， 才能形成光通路的连接 。
光纤与光纤之间通过连接器完成互连 ， 两个连接器完全触碰 ， 即是一种物理连接 。 因此 ， 哪怕是一粒细微的灰尘都足以将光线信号彻底隔断 。 所以在光纤连接前 ， 务必清洁连接器 。
1、光纤清洁器
此款主要针对MPO连接器 ， 可轻松去除MPO连接器和端口上的灰尘、油污、碎屑 。 特别采用细长设计 ， 轻松触及各种细微处 ， 在清洁时无需断开近旁连接器 ， 使用寿命可达600次以上 。
2、常用光纤清洁用品
压缩型清洁剂适用于耦合器和连接器接头的清洁 。 这款不掉毛的纸巾 ， 常用于清洁玻璃表面 。
3、光纤保护套管
光纤保护套管 ， 适用于双芯型号光纤 。 当需要将光纤穿过墙壁或天花板时 ， 使用这样的保护套管可以有效保护光纤跳线的接线端 。 40.6 x 1.9 cm的塑料管 ， 适用于各类两端均带连接器的光纤跳线 。
4、光纤清洁用具
这款清洁带盒使用非常方便 ， 一侧为裸露的清洁窗口 ， 采用超白无纺材质 ， 不掉毛 ， 一次最多可清理6个连接器 。 可随时将清洁带从后侧拉出 ， 更新清洁窗口 。 清洁带为可替换式 ， 单卷清洁带最多可清洁400个连接器 。
