一般来说 ， 在项目中 ， 基于Qt进行界面的开发 ， 通常是使用Qt的基础控件 ， 稍微复杂的界面 ， 可以组合Qt的基础控件来实现 ， 而外观 ， 则可以通过更改样式来满足需求 。
但是 ， 最近的项目中 ， 要求实现的界面样式 ， 仅仅通过Qt提供的基础控件是无法实现的 。 那么Qt有什么方法能够实现吗 ， 那就需要paintEvent事件登场 ， 在这个事件中 ， 重新绘制所有的控件 ， 并且可以绘制任意的图形 ， 所以需要开发人员具备更高的开发设计能力 。
本文将会从问题现象出发 ， 描述需求的场景 ， 然后分析解决的思路 ， 最后详细说明实现的细节 ， 最后再进行概括总结 。
一、问题现象对于一个功能来说 ， 如果有多个选项 ， 并且是互斥的 ， 那么通常使用单选按钮来实现 ， 其效果图如下所示 。
但是新项目中 ， 要求变更单选框的样式 ， 其效果如下 ， 功能不变 ， 具备单选互斥的属性 。
二、解决思路从效果图看 ， 通过修改单选框的样式是无法满足需求的 。 所以 ， 考虑的方案是自定义实现 。 那么实现方案是怎样的呢 ， 首先可能会想到从左往右来绘制单选框 ， 但是这样又存在一个问题 ， 就是左右两侧的单选框 ， 它不是长方形 ， 如何绘制呢 。
经过考虑和验证 ， 最终的解决思路为：paintEvent事件中 ， 先绘制背景 ， 然后再绘制文本 ， 最后再绘制方框 。 其中 ， 需要考虑的点是 ， 鼠标按下释放事件以及文本超出了怎么处理的问题 。
接下来结合代码和效果图来详细说明实现的细节 。
三、实现细节下面会从五个步骤来说明实现的细节 ， 这五个步骤分别是画背景、画文本、画方框、可见区、鼠标事件 。
paintEvent事件中实现了画背景、画文本、画方框的三个步骤 。
首先定义如下需要使用的成员变量
画背景画背景的逻辑是 ， 如果当前设置的单选数量为零 ， 那么直接绘制一个矩形背景 ， 否则循环遍历单选字符串列表 ， 并且根据是否是当前索引来绘制不同的矩形背景 。
画文本绘制文本的时候 ， 做了优化 ， 当文本长度超长的时候 ， 文本右侧用省略号代替 。
文本超长的显示效果如下图第三个单选框所示 。
画方框首先调用drawRoundedRect绘制最外围的有圆角的方框 ， 然后再依次画出中间的每一个竖线 。

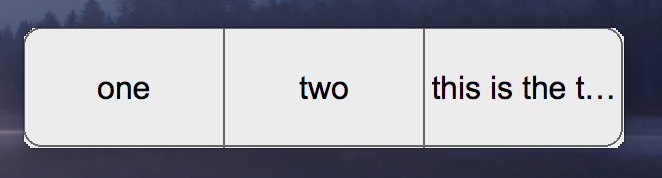

最终绘制的效果图如下所示 ， 但是仔细看会发现四个角有凸出的地方 ， 这个下一小节会说明如何解决 。
可见区为了解决上面的问题 ， 解决办法是在showEvent和resizeEvent的时候 ， 重新设置可见区域 。 如下代码所示 ， 使用QPainterPath绘制一个有圆角的方框 ， 然后转化为多边形QPolygon ， 接着创建QRegion ， 最后调用setMask设置掩码 ， 简单来说 ， 就是设置遮罩 ， 只显示遮罩内部区域 。

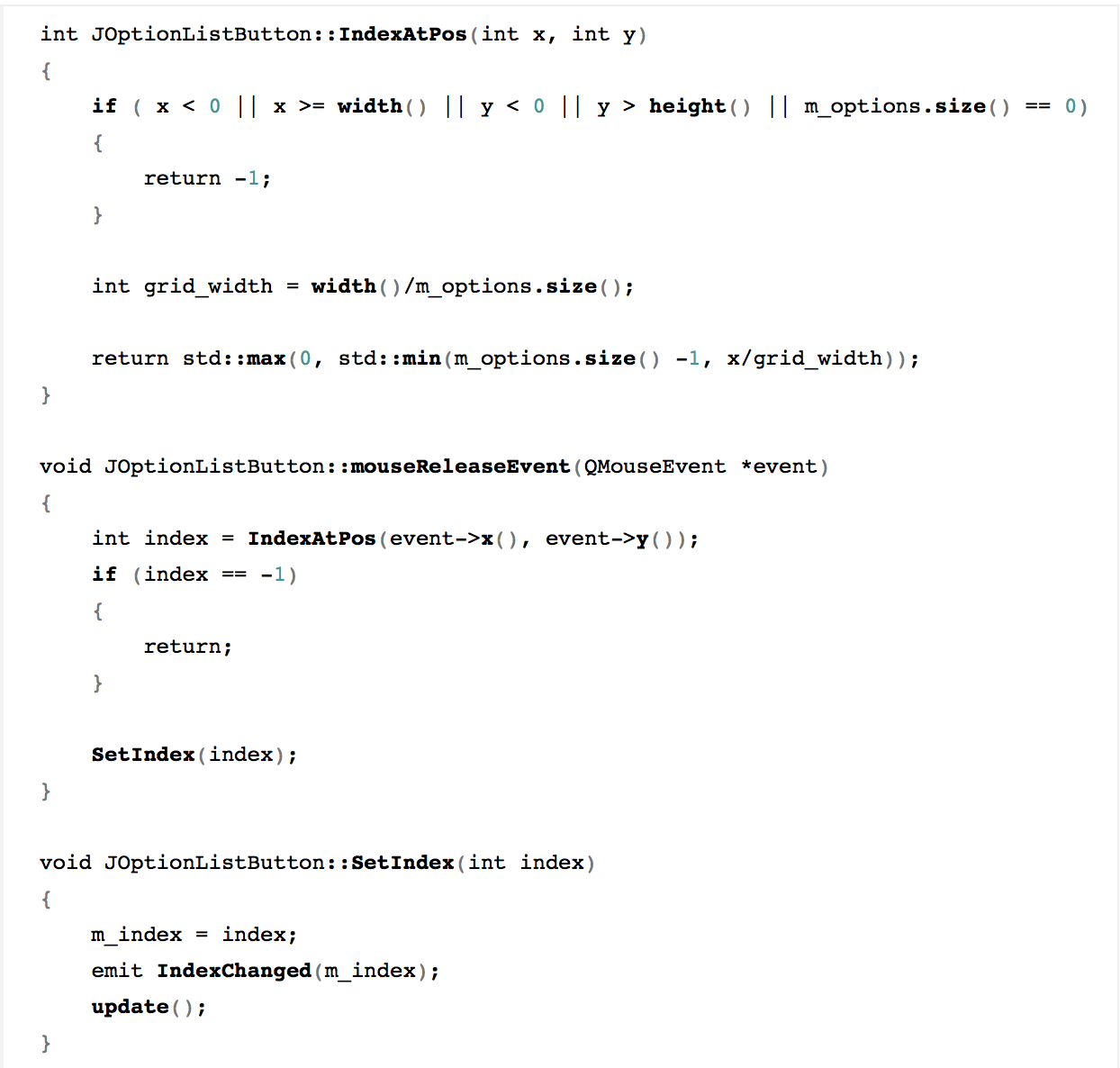

鼠标事件最后就是要处理鼠标事件 ， 当鼠标释放的时候 ， 需要做什么处理 。 IndexAtPos的功能是根据当前坐标来获取具体的索引值 ， 即当前位于那个单选框 ， 当收到鼠标释放事件的时候好 ， 重新设置当前索引 ， 并更新图形 。

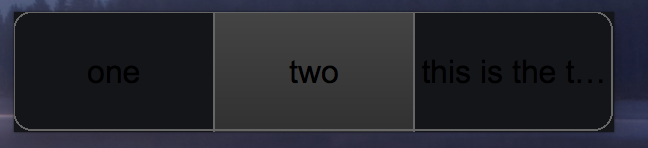

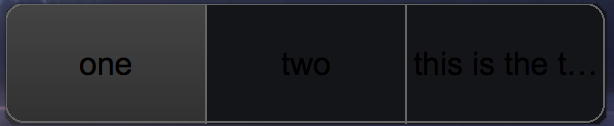

最终运行的效果 ， 如下图所示 ， 切换单选框的时候 ， 背景色跟着变化 。
四、总结【数据线|界面设计之路，自定义控件，不一样的单选列表框】QT界面的设计 ， 虽然技术难度不是很大 ， 但是涉及很多的知识点 ， 并且也要处理很多细节 ， 对于不善于处理界面 ， 并且经验不是很多的开发者来说 ， 也是有很大的难度 。 所以 ， 平时需要多梳理总结各种界面设计技巧 ， 有了丰富的知识储备之后 ， 才能以不变应万变 。 另外 ， 在工作过程中 ， 可以经常留意公司内部的牛人 ，看看他们实现的功能 ， 这样的话 ， 才能少走弯路 。
