生产生活中 ， 总有些时间 ， 自己会出现一些迷惑行为 ， 比如 ， 明明要用PNP型的传感器 ， 却看也不看 ， 买了个NPN型的回来 ， 人老了啊 。 那么假如不能退货 ， 我们怎么才能用上这个传感器呢？
用过传感器的都知道 ， 两款传感器触发的信号是不一样的 。
NPN：触发时输出的是地 ， 也就是低电位 ， 或者说是与负极接通 。
PNP：触发时输出的是正 ， 也就是高电位 ， 或者说是与正极相通的 。
对于信号的转换 ， 我们在电器元件上有个东西 ， 叫继电器 ， 专干这种活儿 。 接下来我们来看看怎么改 。
先用PNP改成NPN的信号 。

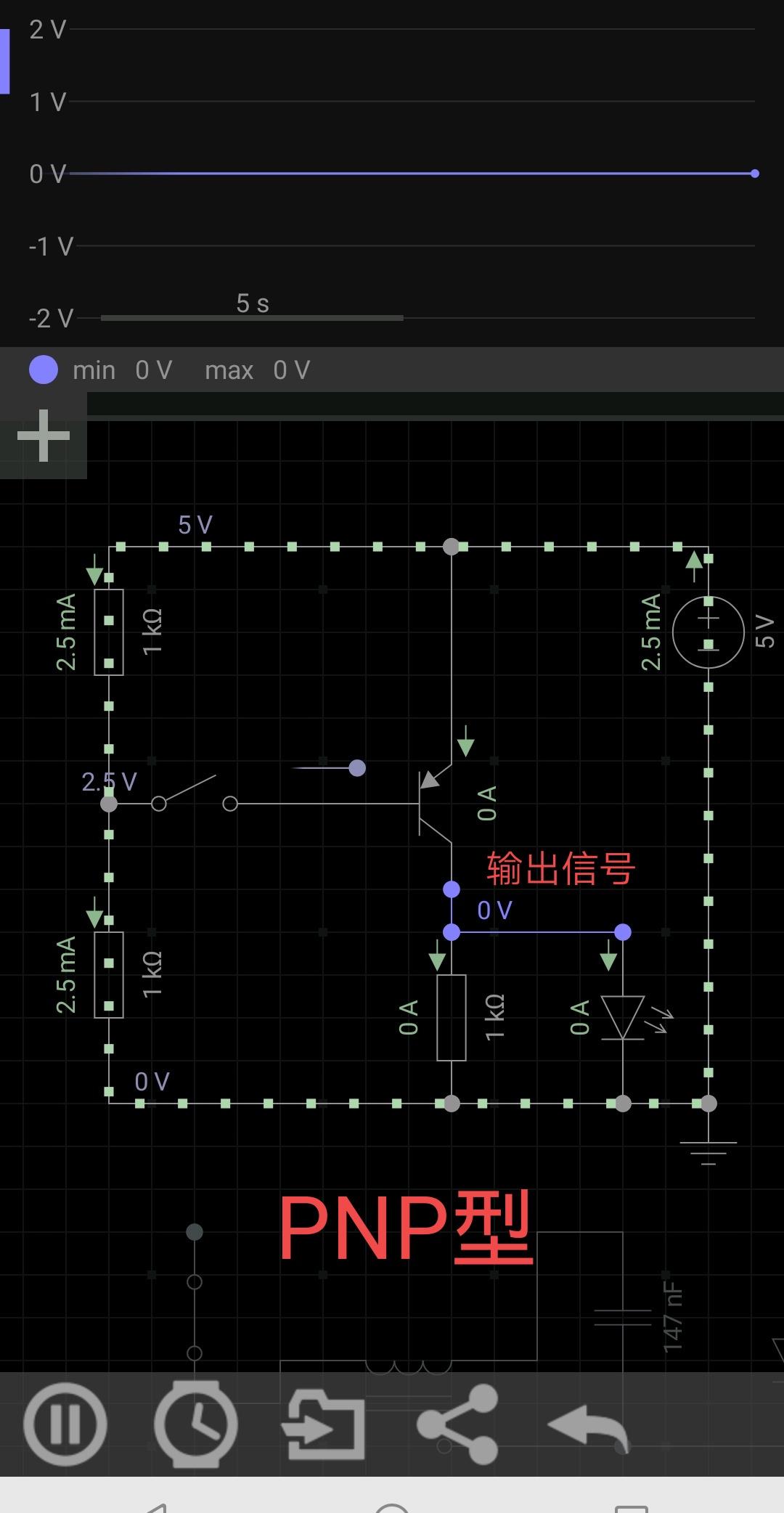

这是一个PNP传感器的电路模型 ， 中间的开关是表示触发的 。 用了指示灯来提示信号输出状态 。
当开关闭合 ， 相当于感应到了东西 ， 信号线就输出高电位 。 灯就亮了 。 车上的电压比这高 ， 不要用LED直接怼 ， 会炸的 。

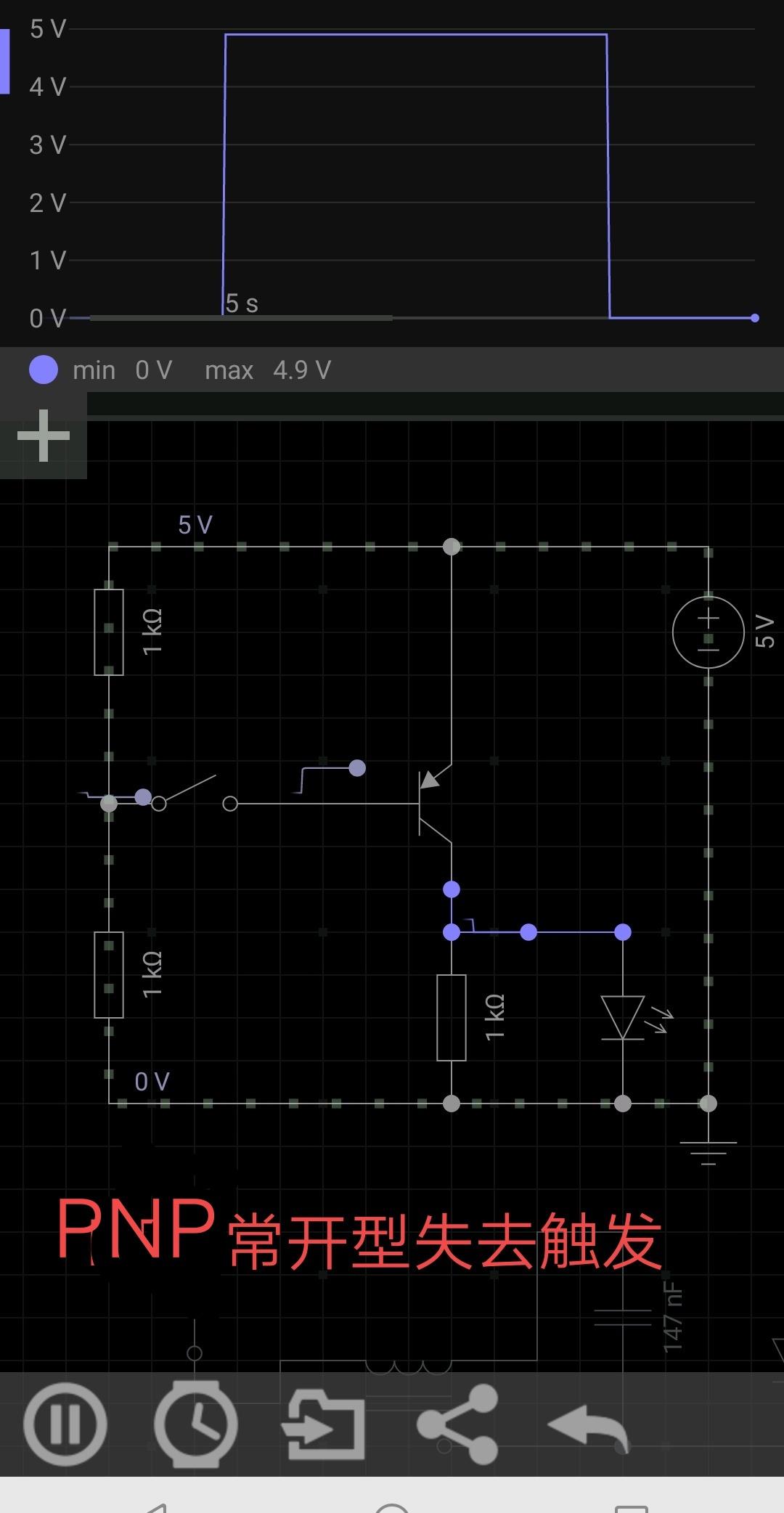

当触发信号没有时 ， 传感器又输出低电位 。 我们想改的是 ， 有信号时输出低电位 ， 没信号时输出高电位 。 加个继电器 ， 接上线 。

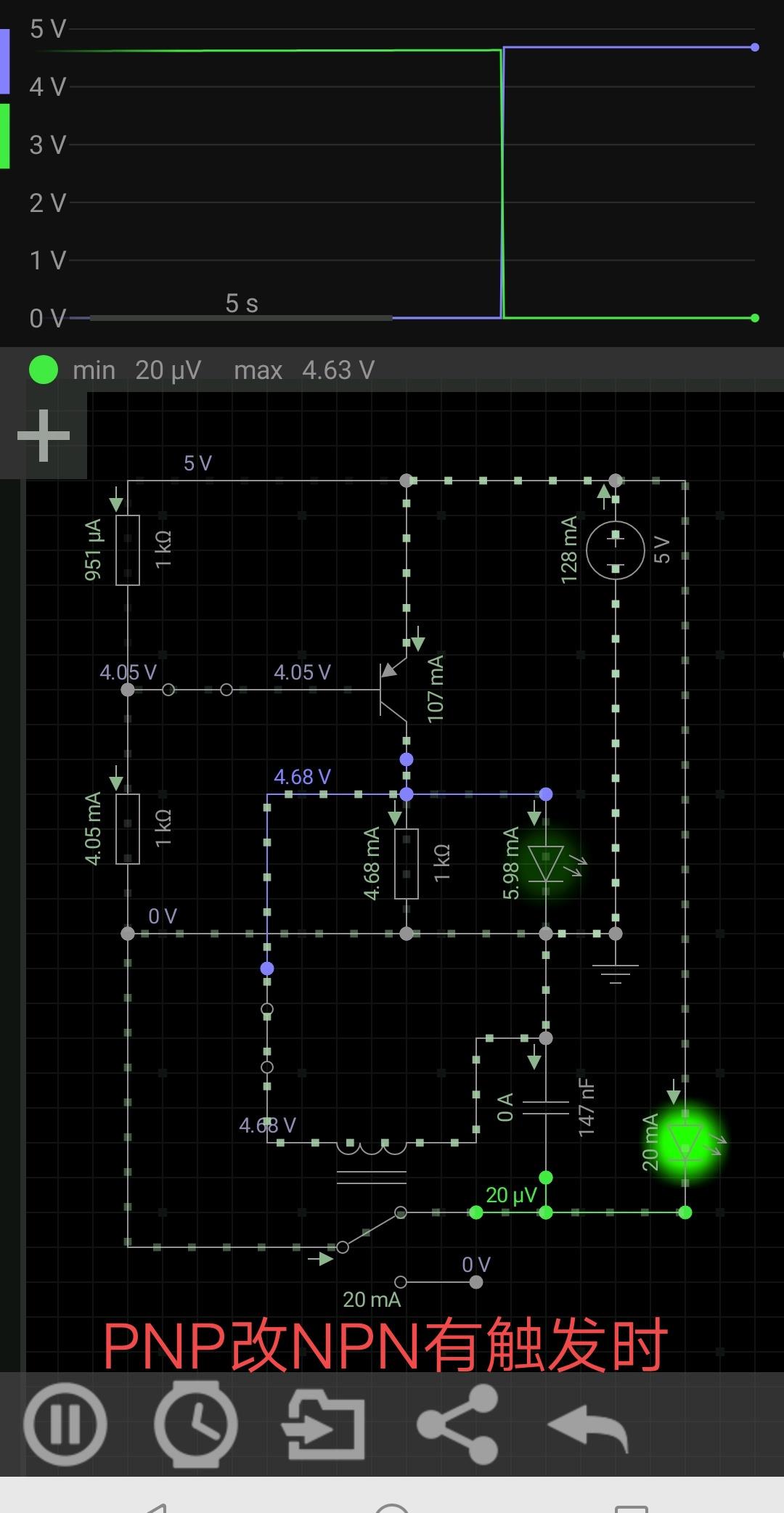

电容不用在意 ， 平衡信号用的 。 让波形好看 。 绿线是改变后的信号 ， 目前无触发时在高电位 。
此时触发 ， 可以看到绿线变低电位了 ， 正好与蓝线相反 。
这就完成了型号的转换 ， 让信号改变 ， 就可以正常使用了 。 下面再看NPN改PNP的 。

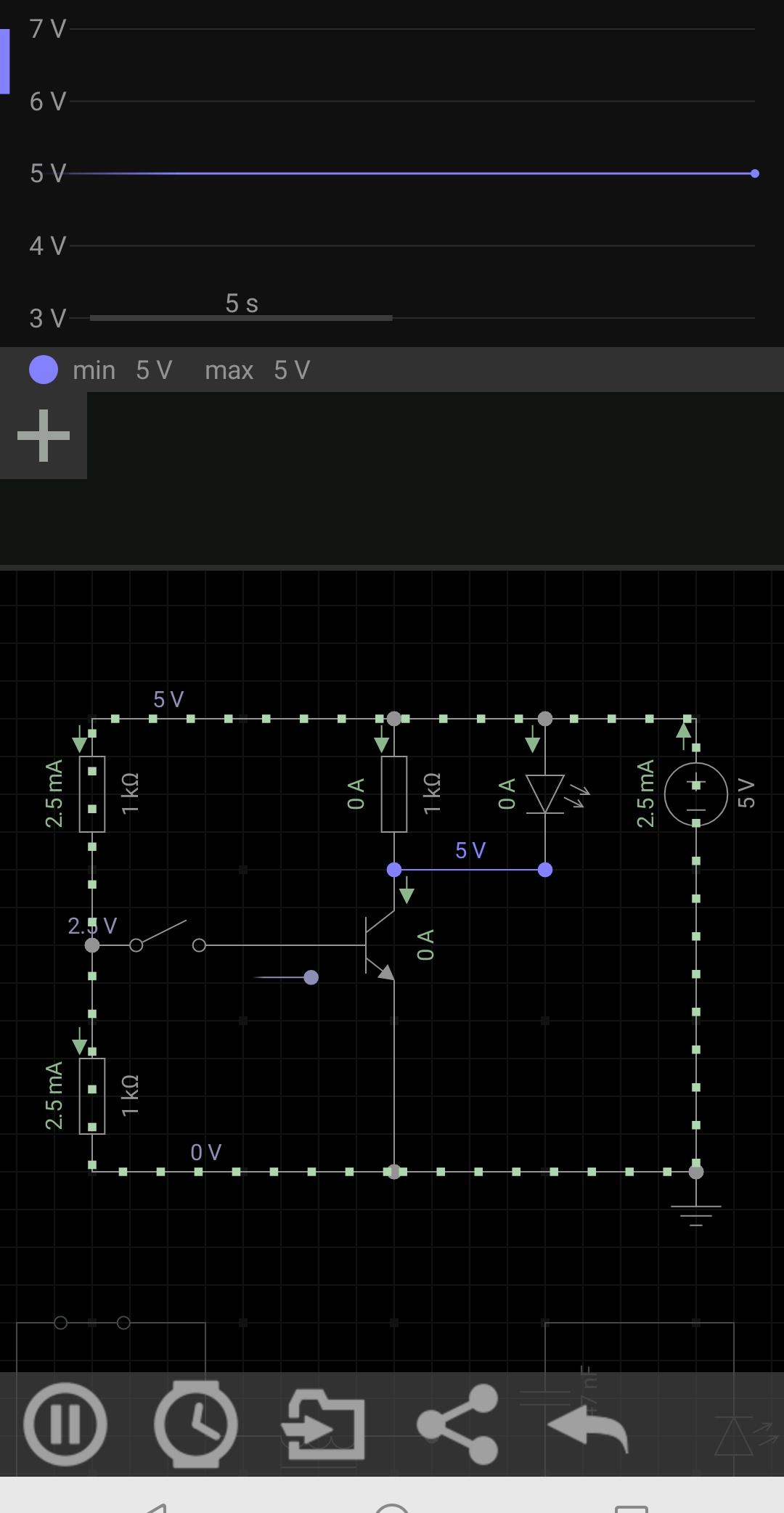

这是NPN的信号模型 。

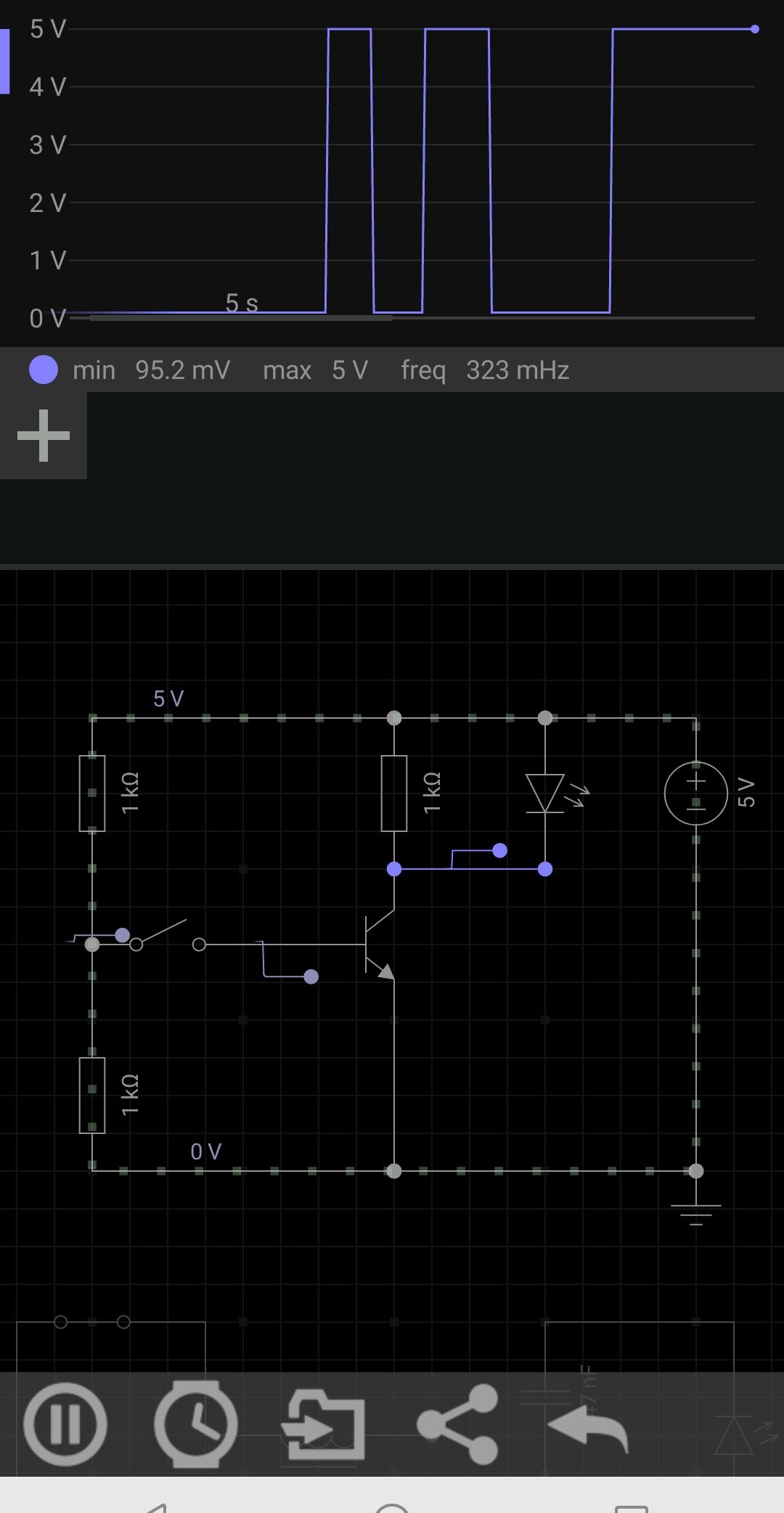

当触发时 ， 电位拉低 。
失去触发电位拉高 。

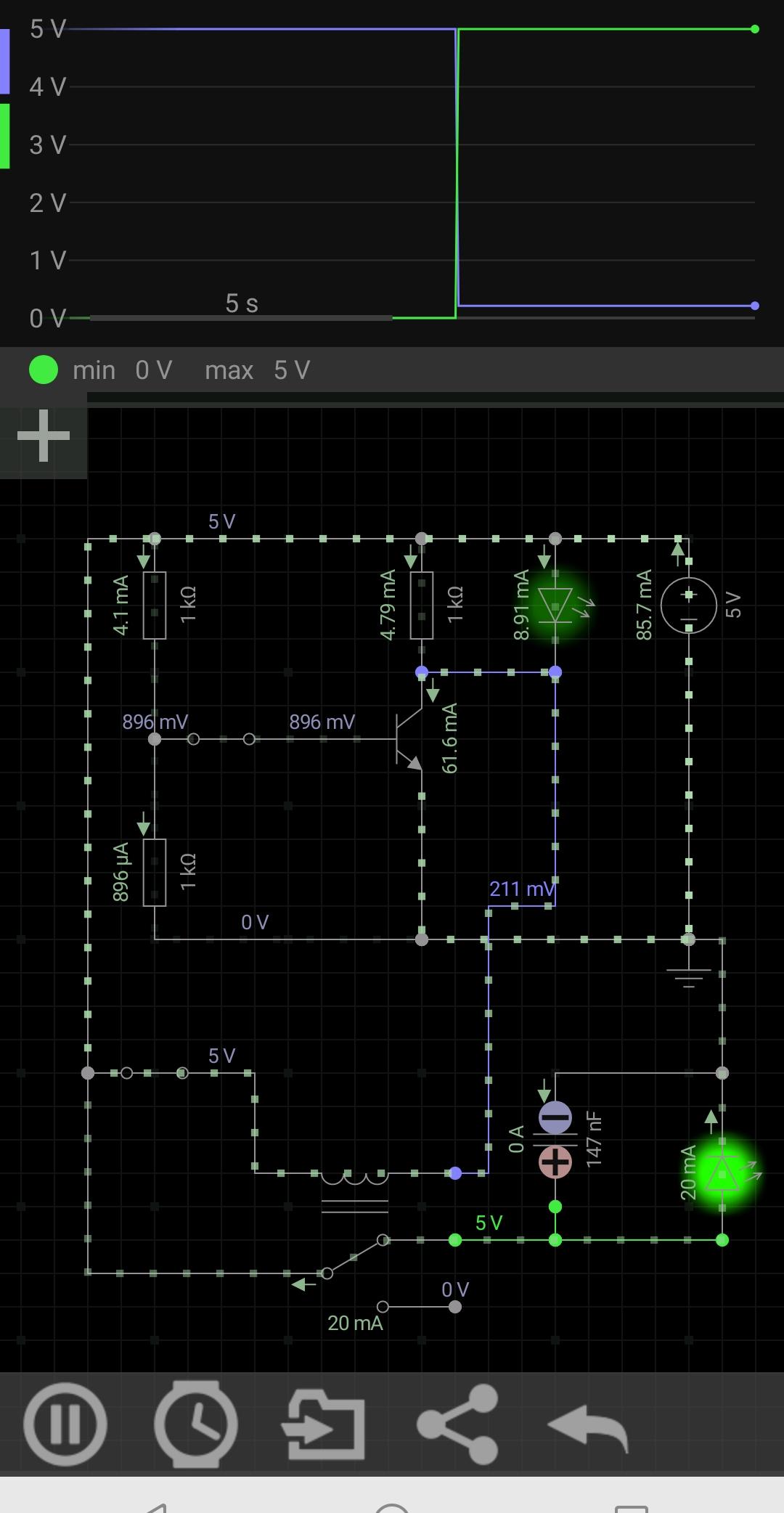

加上继电器 。
触发时 ， 信号变为拉高 。
失去触发 ， 信号拉低 ， 与PNP性质就相似了 ， 完成了转换 。
【|NPN和PNP型传感器如何互改电路】以后再也不用担心买错了 ， 但买对最好 ， 要不还要搭上一个继电器 。
