在转动设备和流动介质中 ， 低强度的机械振动是不可避免的 。 但好比人咳嗽一样 ， 久病不治 ， 必将酿成大祸...下面详细介绍离心泵振动的十大原因 ， 希望对使用单位有所帮助 。
一、引起离心泵振动的十大原因——轴
本文图片
轴很长的泵 ， 易发生轴刚度不足 ， 挠度太大 ， 轴系直线度差的情况 ， 造成动件（传动轴）与静件（滑动轴承或口环）之间碰摩 ， 形成振动 。 另外 ， 泵轴太长 ， 受水池中流动水冲击的影响较大 ， 使泵水下部分的振动加大 。 轴端的平衡盘间隙过大 ， 或者轴向的工作窜动量调整不当 ， 会造成轴低频窜动 ， 导致轴瓦振动 。 旋转轴的偏心 ， 会导致轴的弯曲振动 。
二、引起离心泵振动的十大原因——基础及泵支架
本文图片
驱动装置架与基础之间采用的接触固定形式不好 ， 基础和电机系统吸收、传递、隔离振动能力差 ， 导致基础和电机的振动都超标 。 水泵基础松动 ， 或者水泵机组在安装过程中形成弹性基础 ， 或者由于油浸水泡造成基础刚度减弱 ， 水泵就会产生与振动相位差1800的另一个临界转速 ， 从而使水泵振动频率增加 ， 如果增加的频率与某一外在因素频率接近或相等 ， 就会使水泵的振幅加大 。 另外 ， 基础地脚螺栓松动 ， 导致约束刚度降低 ， 会使电机的振动加剧 。

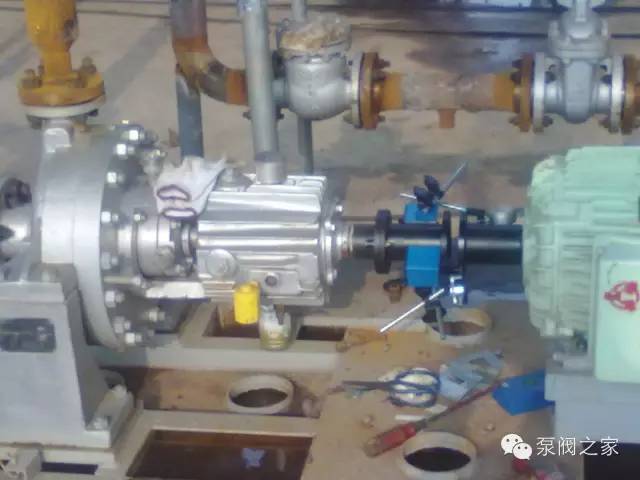

三、引起离心泵振动的十大原因——联轴器
本文图片
联轴器连接螺栓的周向间距不良 ， 对称性被破坏;联轴器加长节偏心 ， 将会产生偏心力;联轴器锥面度超差;联轴器静平衡或动平衡不好; 弹性销和联轴器的配合过紧 ， 使弹性柱销失去弹性调节功能造成联轴器不能很好地对中;联轴器与轴的配合间隙太大;联轴器胶圈的机械磨损导致的联轴器胶圈配合性能下降;联轴器上使用的传动螺栓质量互相不等 。 这些原因都会造成振动 。

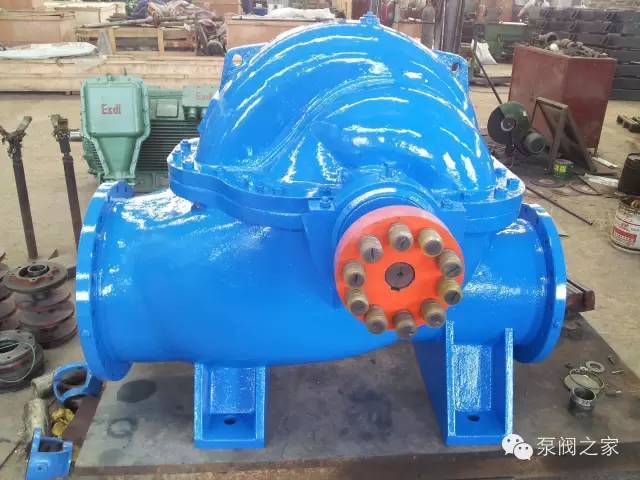

四、引起离心泵振动的十大原因——水泵自身的因素
本文图片
叶轮旋转时产生的非对称压力场；吸水池和进水管涡流；叶轮内部以及涡壳、导流叶片漩涡的发生及消失；阀门半开造成漩涡而产生的振动；由于叶轮叶片数有限而导致的出口压力分布不均；叶轮内的脱流;喘振;流道内的脉动压力；汽蚀；水在泵体中流动 ， 对泵体会有摩擦和冲击 ， 比如水流撞击隔舌和导流叶片的前缘 ， 造成振动；输送高温水的锅炉给水泵易发生汽蚀振动；泵体内压力脉动 ， 主要是泵叶轮密封环 ， 泵体密封环的间隙过大 ， 造成泵体内泄漏损失大 ， 回流严重 ， 进而造成转子轴向力的不平衡和压力脉动 ， 会增强振动 。
另外 ， 对于输送热水的热水泵 ， 如果启动前泵的预热不均 ， 或者水泵滑动销轴系统的工作不正常 ， 造成泵组的热膨胀 ， 会诱发启动阶段的剧烈振动；泵体来自热膨胀等方面的内应力不能释放 ， 则会引起转轴支撑系统刚度的变化 ， 当变化后的刚度与系统角频率成整倍数关系时 ， 就发生共振 。

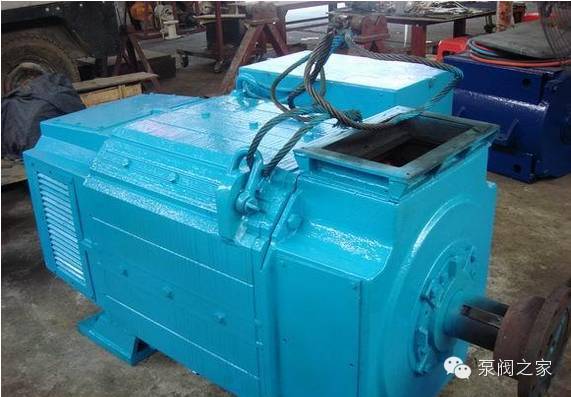

五、引起离心泵振动的十大原因——电机
本文图片
电机结构件松动 ， 轴承定位装置松动 ， 铁芯硅钢片过松 ， 轴承因磨损而导致支撑刚度下降 ， 会引起振动 。 质量偏心 ， 转子弯曲或质量分布问题导致的转子质量分布不均 ， 造成静、动平衡量超标川 。
另外 ， 鼠笼式电动机转子的鼠笼笼条有断裂 ， 造成转子所受的磁场力和转子的旋转惯性力不平衡而引起振动 ， 电机缺相 ， 各相电源不平衡等原因也能引起振动 。 电机定子绕组 ， 由于安装工序的操作质量问题 ， 造成各相绕组之间的电阻不平衡 ， 因而导致产生的磁场不均匀 ， 产生了不平衡的电磁力 ， 这种电磁力成为激振力引发振动 。
六、引起离心泵振动的十大原因——水泵选型和变工况运行
本文图片
每台泵都有自己的额定工况点 ， 实际的运行工况与设计工况是否符合 ， 对泵的动力学稳定性有重要的影响 。 水泵在设计工况下运行比较稳定 ， 但在变工况下运行时 ， 由于叶轮中产生径向力的作用 ， 振动有所加大;单泵选型不当 ， 或是两种型号不匹配的泵并联 。 这些都会造成泵的振动 。
七、引起离心泵振动的十大原因——轴承及润滑
本文图片
轴承的刚度太低 ， 会造成第一临界转速降低 ， 引起振动 。 另外 ， 导轴承性能闭不良导致耐磨性差,固定不好 ， 轴瓦间隙过大 ， 也容易造成振动;而推力轴承和其他的滚动轴承的磨损 ， 则会使轴的纵向窜动振动以及弯曲振动同时加剧 。 润滑油选型不当、变质、杂质含量超标及润滑管道不畅而导致的润滑故障,都会造成轴承工况恶化 ， 引发振动 。 电动机滑动轴承油膜的自激也会产生振动 。

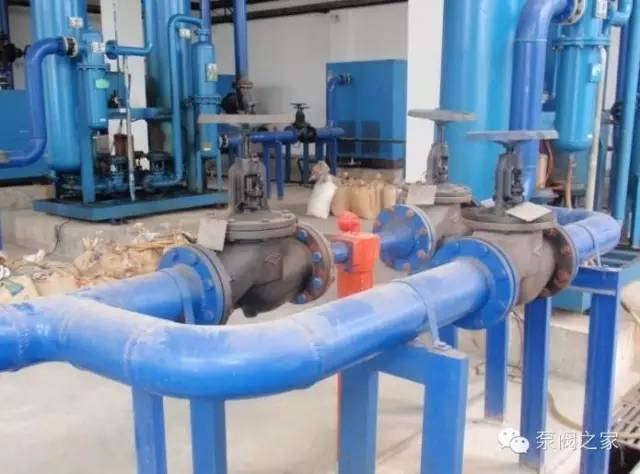

八、引起离心泵振动的十大原因——管道及其安装固定
本文图片
泵的出口管道支架刚度不够 ， 变形太大 ， 造成管道下压在泵体上 ， 使得泵体和电机的对中性破坏;管道在安装过程中较劲太大 ， 进出口管路与泵连接时内应力大;进、出口管线松动 ， 约束刚度下降甚至失效;出口流道部分全部断裂 ， 碎片卡人叶轮;管路不畅 ， 如出水口有气囊;出水阀门掉板 ， 或没有开启;进水口有进气 ， 流场不均 ， 压力波动 。 这些原因都会直接或者间接地导致泵和管路的振动 。
九、引起离心泵振动的十大原因——零部件间的配合
本文图片
电机轴和泵轴同心度超差;电机和传动轴的连接处使用了联轴器 ， 联轴器同心度超差;动、静零部件之间（如叶轮毅和口环之间）的设计间隙的磨损变大;中间轴承支架与泵筒体间隙超标;密封圈间隙不合适 ， 造成了不平衡;密封环周围的间隙不均匀 ， 比如口环未人槽或者隔板未人槽 ， 就会发生这种情况 。 这些不利因素都能造成振动 。
十、引起离心泵振动的十大原因——叶轮
本文图片
离心泵叶轮质量偏心 。 叶轮制造过程中质量控制不好 ， 比如 ， 铸造质量、加工精度不合格;或者输送的液体带有腐蚀性 ， 叶轮流道受到冲刷腐蚀 ， 导致叶轮产生偏心 。 离心泵叶轮的叶片数、出口角、包角、喉部隔舌与叶轮出口边的径向距离是否合适等 。 使用中叶轮口环与离心泵的泵体口环之间、级间衬套与隔板衬套之间 ， 由最初的碰摩 ， 逐渐变成机械摩擦磨损 ， 这些将会加剧离心泵的振动 。
End
来源：泵阀之家、化工707
