家中扩展器插上插座不方便 ， 想改装成数据线供电 ， 然后就开始改装之旅了 。
拆开外壳
芯片是瑞昱 RTL8196E+RL8192ER，这种方案成本低便宜，闪存是 64M 的。
拆掉扩展器插头和开关电源，测了一下开关电源输出是 3.3 忘记拍照。
四个点左右两边各拖成一个点，按照图片左边是负极，右边是正极，前面测完开关电源是 3.3V，充电器和充电宝都是 5V 输出，小编没有降压模块 ， 直接接 5V 也是可以的。
然后小编个人觉得天线短，一根数据线还有没有用到的 D+ 和 D- 线，就在两根天线上加了一个线，想用数据线既当电源线又当天线，( 其实也可以不用数据线当天线 )。
扩展器出来的四根线接到 Micro usb 接口
扩展器后面加装 4 寸风扇，电源线接到前面的接口上。

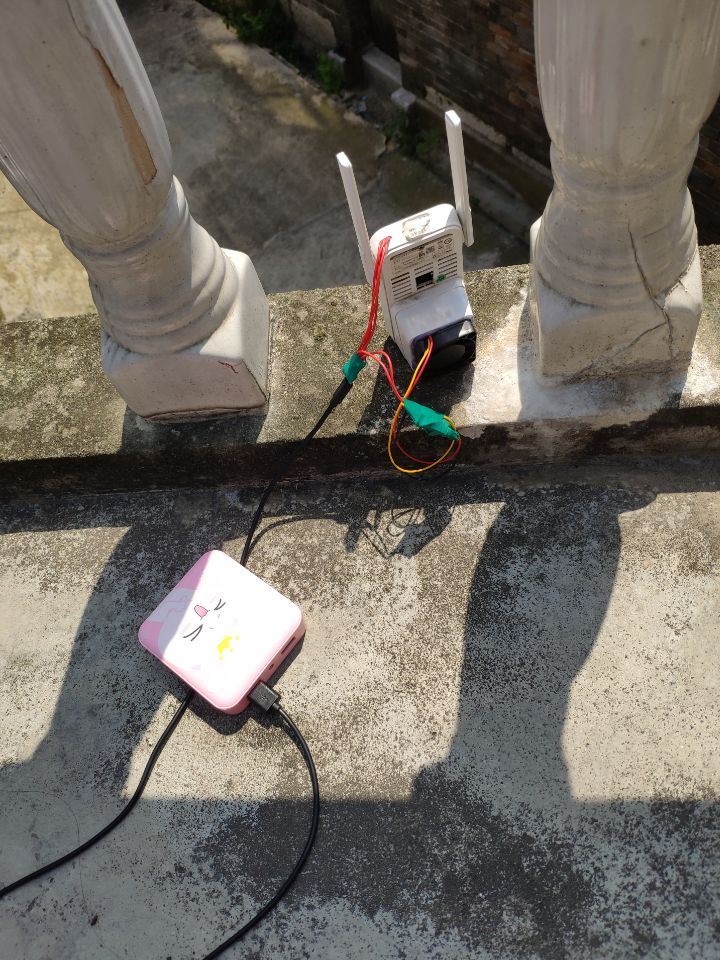

改装完成接下来拿到外面去试试
先是直接拿手机连接邻居 WiFi 试一试下载网速。连接邻居信号两格。
手机直接连邻居 WiFi 信号只有两格，网速只有 109K。
插上扩展器拿出手机
先链接扩展器打开设置界面选中我们要扩展的wifi 。
9999就是我们扩展器的wifi名称
等待几秒 ， 连上扩展器的wifi重新下载一个APP

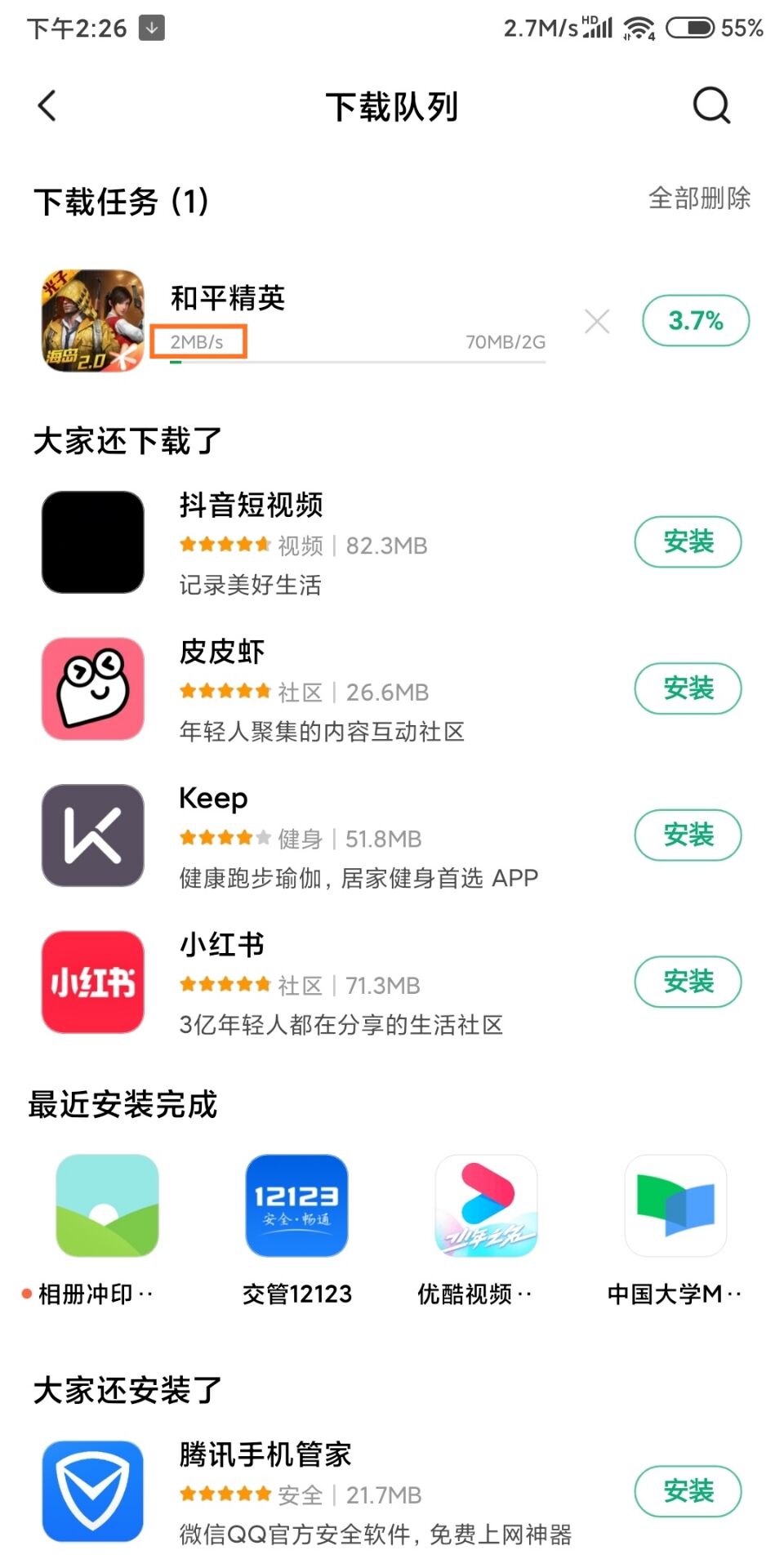

网速直接两兆。 改成测试完成 。本文章所以图片和文字都为原创 。
