相信很多弱电技术人员都遇到过网络能ping通 ， 但设备无图像问题 ， 这是个很让人头痛的问题 ， 如果经验不足的话真不知道从哪里下手 。
先说下案例发生背景 ， 项目的售楼中心监控点位在二楼走道 ， 根据项目部要求 ， 需要移到1楼考勤机附近 ， 摄像头对准考勤机 ， 便于记录每一个打卡人的记录 ， 考勤机又在门口处 ， 刚好也可以记录来访人员出入 ， 起到双重作用；另外一个是在会议室里 ， 不能显示图像 ， 需要处理这两个问题 ， 根据现场情况 ， 预估两个人应该2小时解决所有问题 。

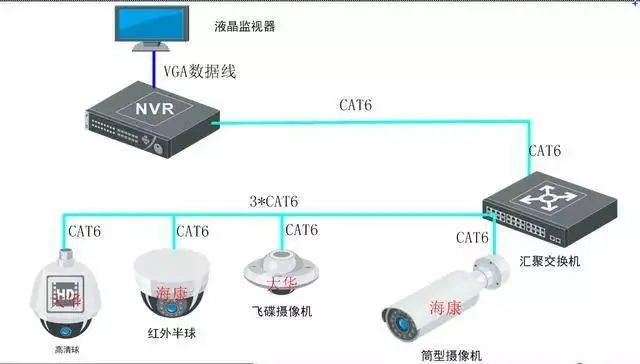

该项目前期弱电智能工程由其他单位施工 ， 友情帮忙下 ， 去现场看下情况 ， 由于已经用了多年 ， 部分线路已经很乱 ， 机房设备厚厚的灰尘 ， 看了监控录像机和其他设备 ， 发现是所有摄像头都是电源集中供电 ， 跟着项目人员看了下要移动和修复的摄像头 ， 都是安装在天花上的摄像头 ， 看了大概 ， 确认了下大概需要移的路线及新的安装点位 ， 哪里效果最好 ， 确定好位置 ， 根据现场情况 ， 安排人员准备一些什么材料和工具 ， 于是安排人过来开干了 。 下图是监控一个系统组网图：
【iOS|安防帮：监控故障案例分享，一个经常被忽略的故障原因】
监控故障案例分享 ， 一个经常被忽略的故障原因
第一步是先处理会议室没有图像的 ， 拆开天花发现电源接头脱落引起 ， 重新接好接头 ， 到录像机看了下 ， 图像正常 ， 录制正常 ， 重新安装好摄像头 ， 恢复好天花 ， 解决一个问题 。
剩下的就是移位的摄像头 ， 当时按照项目管理人员说法 ， 直接利用原来考勤机的网线（考勤机是走无线网 ， 不需要网线） ， 这样比较快 ， 只需要原摄像头位置接一段线与考勤机网线连接 ， 然后在考勤机另外一端在接一段网线到要移的位置 ， 开始是用这种方案来做的 ， 但后来感觉这样做太麻烦 ， 需要接两处 ， 第一 ， 怕接头太多 ， 怕影响信号传输 ， 造成信号不稳定 。 第二 ， 确实两头接线 ， 还要拆原来PVC线槽 ， 拆了下质量还特别差 ， 怕拆完恢复不回去 ， 影响美观 ， 当时 ， 同事建议就直接重新拉条网线 ， 沿着楼梯走到一楼的楼梯间下面 。
说干就干吧 ， 中间还了一点卡码 ， 中间缺个材料什么 ， 来回仓库几趟 ， 时间很快就过了两小时 ， 什么也没有做出来 。
考虑到做明线 ， 又不套管 ， 监控电源又是集中供电的 ， 是12V电源 ， 安全电 ， 不会影响人的安全 。 当时决定把网线里面7、8芯作为12V的摄像头电源 ， 监控网线数据接1、2、3、6芯 ， 4、5芯不接 ， 在摄像头那里拔出7、8芯 ， 水晶头打好1、2、3、6芯 ， 7、8芯接入监控电源 ， 把原来的摄像头的网线用接线端子接好 ， 并用电工胶布包好 ， 安装好监控后测试监控摄像头 ， 图像正常 ， 搞完刚好下午17：30 ， 比我预期晚了2小时 。 可见改别人的东西挺费工的 。
但是第二天收到项目人员通知 ， 说 ， 这样布明线太不美观了 ， 没有按照之前的约定改 ， 需要重新改 。 于是又按照原来的方案进行重新布线 ， 就是刚开始说的 ， 利用原有的考勤机网线走监控摄像头 ， 接完后 ， 重新安装好摄像头 ， 去录像看了下 ， 没有图像 ， 看了下交换机网线指示灯 ， 指示灯正常 ， 难到是网线的接线端子不行 ， 用测线仪测试 ， 1、2、3、6芯灯正常 ， 说明网线没有问题 。
又拆开7、8芯电源线 ， 重新接了下 ， 接回摄像头 ， 去录像机看了下还是没有图像 ， 难道是接线端子不行 ， 全部又重新压了一遍 ， 当时想到可能是网线问题 ， 看着原来预留的网线真心不好 ， 线芯很细 ， 不像是五类网线 。 从原来有图像 ， 现在没有图像 ， 经过原考勤机的网线就不行 ， 可以判断以下原因 ， 第一 ， 网线过长了 ， 因为利用考勤机网线最少多走了8米左右 ， 当时想 ， 可能这个摄像头的数据刚好在网线传输最远距离的临界限上 ， 延长了8米刚出了最远传输距离 。 第二 ， 原有网线质量不行；第三 ， 接线端有问题；后来发现只有接线端子最容易出问题 ， 所以就把所有接线端子都剪掉 ， 直接把网线剥开对接 ， 到机房看了录像机 ， 发现还是没有图像 ， 竟然连交换机的指示灯都一会亮一会灭了 ， 看来网线是不能直接对接的 ， 直接对接信号不稳定 ， 在工程中 ， 千万不要网线剥开直接对接 ， 这样是不行了 ， 一定要用接线端子接网线 ， 于是又用接线端子接回网线 ， 交换机指示灯正常 ， 但录像机无图像 。
通过排查 ， 难道是电源问题 ， 线过长 ， 造成电压电流不够 ， 于是拿来万用表测试 ， 电压有点低 ， 但是摄像头是可以正常带的起来的 ， 当时想到应该是电流不够 ， 万用表测电流不好测 ， 考虑到网线本身过细 ， 于是在电源另一头把4、5芯并在一组 ， 7、8芯并在一组 ， 增大电源线径 ， 虽然物理不是学的很好 ， 但这电流的公式还是记得的I=U/R ， 电阻越大 ， 电流越小 ， 电阻的大小又和电线的截面有关系 ， 并好两组线后通电测试 ， ping包正常 ， WEB登入摄像头图像正常 ， 基本可确定是线的问题 ， 但不是信号数据传输不过去 ， 而是12V2A的电源电流电压变小 ， 造成摄像头无法正常工作 。 通过这次故障的处理 ， 刚好把最简单物理学以致用 ， 好打脸读书无用论 。 还记得老一辈的人经常说的一句话\"读好数理化 ， 走遍天下都不怕\" 。
总结下 ， 弱电是一个大的集成 ， 小项目只有四五个系统 ， 大项目三四十个系统， 每个系统都会出现不一样的问题 ， 这就需要总结它问题共性 。 不怕出问题 ， 出问题后想办如何去解决 ， 通过问题出现不断积累 ， 问题出的越多 ， 意味你的经验越丰富 ， 也意味你对问题判断越准确 。
