|CAD一键标注方法大合集

文章图片

文章图片

文章图片

文章图片

CAD标注是快速出图的关键！尺寸标错，都会导致加工产品出错！那么如何快速准确地进行标注呢？这里给大家整理了CAD标注的一些方法，你知道几种呢？
一、CAD自带一键标注方法【|CAD一键标注方法大合集】1、CAD一次性标注（qdim）

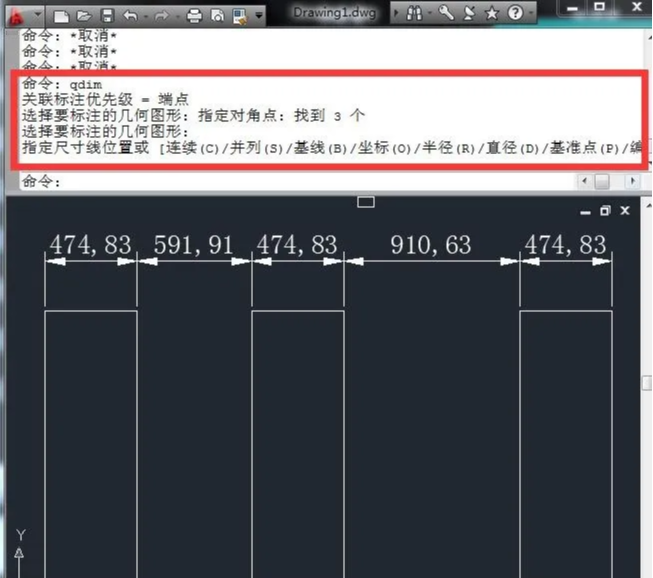

输入快捷键qdim框选需要标注的对象，空格即可标注完成！

2、CAD连续标注（dco）
（1）先用线性标注（dli）或者对齐标注(dal) ，标注起始的长度；

（2）再输入dco空格，即可快速进行连续标注。

二、利用插件进行一键标注1、坐标标注小插件
（1）下载插件之后，打开CAD ，命令行输入【AP】，空格，选择插件进行加载成功！

（2）在命令行输入【ZBBZ】空格，即可进行坐标标注

2、天正插件

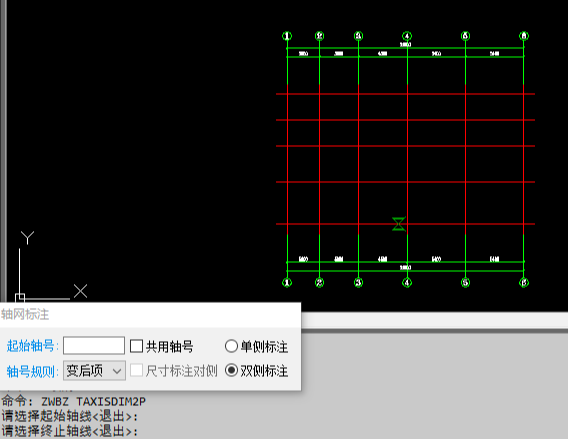

（1）安装好天正软件，在命令行输入轴网标注快捷键【zwbz】空格，选择起点和终点，空格就完成了！

3、源泉插件

（1）下载并安装好源泉插件
命令行输入【ddc】进行一键标注
命令行输入【ddbb】进行合并标注

学习更多CAD技能，一定要关注我哟！
