|调频广播发射机智能监测控制系统的研究

|调频广播发射机智能监测控制系统的研究

文章图片

|调频广播发射机智能监测控制系统的研究

1、引言
随着微电子技术和计算机技术的不断进步 ， 以高速微处理器为核心的智能监测控制系统在广播电视领域越来越得到广泛的应用 。 相较于以往操作繁琐、数据误差大的老式模拟测量仪 ， 智能监测控制系统兼具性能可靠、经济适宜等诸多优势 ， 适用于当前阶段我国调频广播发射机的发展需求 。
2、调频广播发射机智能监测控制系统的工作原理
针对调频广播发射机智能监测控制系统 ， 其以自动监测和智能控制为主要系统功能 ， 能对调频广播发射机的功率、电压、电流以及音频等多项参数进行综合化分析 ， 并保障各套调频广播节目的合理、有序播放 。
3、调频广播发射机智能监测控制系统的系统结构
调频广播发射机智能监测控制系统一般分为4个部分 ， 分别为工控计算机系统、数据采集电路、 A/D转换电路、执行控制系统 ， 具体见图1 。

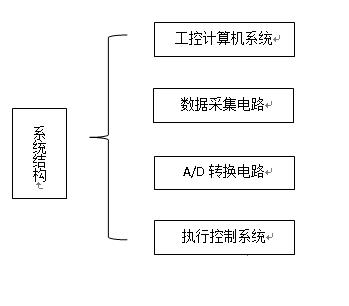

图1 调频广播发射机智能监测控制系统图
（1）工控计算机系统
工控计算机系统 ， 故障分析软件、报警装置、手机呼叫设备以及外部计算机连接接口等功能模块是其主要构成部件 ， 其中 ， 该系统通过实时监测发射机的运转状态来实现发射机的自动化管控 ， 若发射机数据出现异常时系统会及时发出报警 ， 并通过分析实际发射机运行情况来判断发射机故障 ， 并自主实现主备切换 。
（2）数据采集电路
数据采集电路 ， 对于不同的发射机所需要的采样电路会略有不同 ， 但常见数据采集电路的采集数据一般包括发射功率、电压、电流、驻波以及音频等 ， 且能够在将上述参数转化为±5 V或0~10 V模拟量的基础上进行系统分析 。
（3）A/D转换电路
【|调频广播发射机智能监测控制系统的研究】A/D转换电路 ， 其功能在于就数据采集电路中采集到的模拟量进行转换 ， 并以数字信号形式送至计算机系统内进行分析 ， 同时 ， 通过与数据库中数据信息进行比对 ， 技术人员能够依托于数字信号判断发射机的故障类型 ， 便于维护管理 。

（4）执行控制系统
执行控制系统 ， 其由32位开关量设备构成 ， 能够就包括发射机定时开关机、主备机切换在内的多方面功能进行管控 ， 同时 ， 该开关多采用220 V交流电 ， 以继电器控制实现计算机与发射机之间的控制功能需求 。
4、调频广播发射机智能监测控制系统的优化策略
（1）提高解调器精度
智能监测控制系统解调器层面 ， 一般解调器多借助锁相环频率合成技术和锁相环鉴频技术来达到解调精度 。 一方面 ， 解调器依赖各种PC机软件所生成的数据信息来发送命令 ， 另一方面 ， 解调器能与高速处理系统协调运行对发射机进行控制 ， 因此 ， 应基于图示解调器系统框架就解调器的采集精度进行提升 ， 如针对C80开发软件及其数据编辑功能进行升级等 。
（2）提高音频信号源精度
针对智能监测控制系统音频信号层面 ， 其技术核心在于数字波形技术 ， 且多在DSP直接控制频率和振幅基础上保障音频信号的监测精度 。 其中 ， 基于反复实验 ， 音频信号源的指标一般为失真度0.01%、频响0.01 dB 。
（3）提高音频测试系统精度
针对智能监测控制系统音频测试系统层面 ， 一般需借助TMS320C80及高位A/D、D/A音频测试系统来完成发射机的音频监测作业 ， 音频测试系统既涵盖了程序存储器、数据存储器等用于存储音频数据信息的构件 ， 又包括了发射机、模拟开关等控制音频信号的构件 ， 因此 ， 可在完整音频测试系统的搭建基础上就信号源的输出精度进行提升 ， 进而满足音频测试系统的精度要求 。

5、调频广播发射机智能监测控制系统的测试分析
（1）信噪比测试
基于国家标准规定 ， 调频发送设备信噪比的测试作业要加入3 dB且带宽为19~31.5 Hz的带通滤波器 ， 进而以此确保噪声测量带宽的标准性 。 其中音频信号经由编码器传递至测试板 ， 在解码器的作用下得出信号的信噪比最终以此确定测试的具体结果 。
（2）失真度测试
基于谐波分析法 ， 就发射机的失真度进行监测 ， 其中 ， 按照公式进行基波和谐波电压值计算 ， 并在离散傅里叶变换的帮助下确定发射机的失真度 。
6、结束语
调频广播发射机智能监测控制系统不仅能够实时对发射机的运行数据进行分析 ， 而且在发射机出现故障后及时发出故障警报 ， 帮助检修人员准确快速排除故障 。 因此 ， 智能监测控制系统对于调频广播发射机的日常监测工作中发挥了重要作用 ， 并不断的优化各项监测指标 ， 提升发射机监测的准确性和可靠性 ， 并以此促进我国广播电视事业的创新发展 。 希望本文的以上内容能够为相关工作者提供帮助 。
来源：中国有线电视 作者：何刚
