「汇总」机器人弧焊自动化最全知识汇总具有收藏价值( 二 )


从理论上讲，5轴机器人就可以用于电弧焊，但是对复杂形状的焊缝，用5个轴的机器人会有困难。因此，除非焊缝比较简单，否则应尽量选用6轴机器人。
弧焊机器人在作“之”字形拐角焊或小直径圆焊缝焊接时，其轨迹应能贴近示教的轨迹之外，还应具备不同摆动样式的软件功能，供编程时选用，以便作摆动焊，而且摆动在每一周期中的停顿点处，机器人也应自动停止向前运动，以满足工艺要求。此外，还应有接触寻位、自动寻找焊缝起点位置、电弧跟踪及自动再引弧功能等。
「汇总」机器人弧焊自动化最全知识汇总具有收藏价值
文章图片

5调试中电弧焊电流
调试中电弧焊电流大小的判断：
1、电流小：
焊道窄，熔深浅，易形成过高，未熔合，未焊透，夹渣，气孔，焊条粘连，断弧，不引弧等等；
2、电流大：
焊道宽，熔深大，咬边，烧穿，缩孔，飞溅大，过烧，变形大，焊瘤等等。

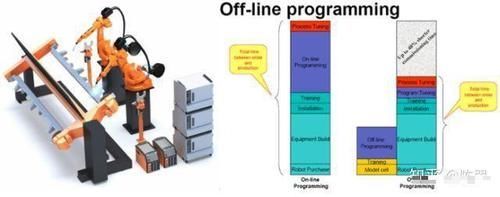

6离线编程
弧焊机器人系统多采用离线编程
▼
「汇总」机器人弧焊自动化最全知识汇总具有收藏价值
文章图片

离线编程可节省超过40%的现场调试时间，如果再结合VirtualArc等虚拟弧焊软件，可以根拒焊接电流，焊丝，焊接速度，脉冲形式，机器人姿态等模拟出焊接熔深，提前预知焊接状态，减少大量的调试工作，提高整个机器人焊接系统的节拍及质量。
7系统的两个技术
弧焊机器人系统两个关键技术：
1、协调控制技术：
控制多机器人及变位机协调运动，既能保持焊枪和工件的相对姿态以满足焊接工艺的要求，又能避免焊枪和工件的碰撞，还要控制各机器人焊接区域的变形影响。
2、精确焊缝轨迹跟踪技术：
结合激光传感器和视觉传感器离线工作方式的优点，采用激光传感器实现焊接过程中的焊缝跟踪，提升焊接机器人对复杂工件进行焊接的柔性和适应性，结合视觉传感器离线观察获得焊缝跟踪的残余偏差，基于偏差统计获得补偿数据并进行机器人运动轨迹的修正，在各种工况下都能获得最佳的焊接质量。
「汇总」机器人弧焊自动化最全知识汇总具有收藏价值
文章图片

8焊接电源
1、焊接电源
熔化极气体保护焊通常采用直流焊接电源，目前生产中使用较多的是弧焊整流器式直流电源。近年来，逆变式弧焊电源发展也较快。焊接电源的额定功率取决于各种用途所要求的电流范围。熔化极气体保护焊所要求的电流通常在100～500A之间，电源的负载持续率(也称暂载率)在60%～100%范围，空载电压在55～85V范围。
2、焊接电源的外特性
熔化极气体保护焊的焊接电源按外特性类型可分为三种：平特性(恒压)、陡降特性(恒流)和缓降特性。
（1）平特性
当保护气体为惰性气体(如纯Ar)、富Ar和氧化性气体(如CO2)，焊丝直径小于φ1.6mm时，在生产中广泛采用平特性电源。这是因为平特性电源配合等速送丝机具有许多优点，可通过改变电源空载电压调节电弧电压，通过改变送丝速度来调节焊接电流，故焊接规范调节比较方便。使用这种外特性电源，当弧长变化时可以有较强的自调节作用；同时短路电流较大，引弧比较容易。实际使用的平特性电源其外特性并不都是真正平直的，而是带有一定的下倾，其下倾率一般不大于5V/100A，但仍具有上述优点。
（2）下降特性
当焊丝直径较粗(大于φ2mm)，生产中一般采用下降特性电源，配用变速迭丝系统。由于焊丝直径较粗，电弧的自身调节作用较弱，弧长变化后恢复速度较慢，单靠电弧的自身调节作用难以保证稳定的焊接过程。因此也象一般埋弧焊那样需要外加弧压反馈电路，将弧压(弧长)的变化及时反馈送到送丝控制电路，调节送丝速度，使弧长能及时恢复。
3、电源输出参数的调节
