北极星风力发电网讯:《陆上风电场工程风电机组基础设计规范》（下文称“新规”） ， 该标准将于2020年5月1日起实施 。
【全国能源信息平台@风机基础新规——允许基底多遇地震脱开的影响】（来源：微信公众号“计鹏新能源”ID：jipengxinnengyuan）
相关阅读：提醒 | 这17项风电标准规范将于2020年5月1日开始实施！

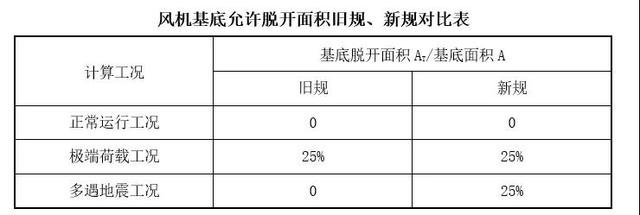

据小编了解 ， 新规相比《风电机组地基基础设计规定(试行)》（FD 003-2007）（下文称“旧规”）有个重大变化：风机基础底面在多遇地震工况下允许脱开 ， 且允许脱开面积比和极限荷载工况一样 ， 基底脱开面积占基底总面积不超过25%即可 。 但新规在条文说明里指出：多遇地震工况基底允许脱开面积比例按20%控制是基本合适的 ， 即多遇地震工况基地脱开面积不超过20%即可 。
2019年11月4日 ， 国家能源局发布2019年第6号公告 ， 批准多项能源行业新标准 ， 其中包括《陆上风电场工程风电机组基础设计规范》（下文称“新规”） ， 该标准将于2020年5月1日起实施 。
据小编了解 ， 新规相比《风电机组地基基础设计规定(试行)》（FD 003-2007）（下文称“旧规”）有个重大变化：风机基础底面在多遇地震工况下允许脱开 ， 且允许脱开面积比和极限荷载工况一样 ， 基底脱开面积占基底总面积不超过25%即可 。 但新规在条文说明里指出：多遇地震工况基底允许脱开面积比例按20%控制是基本合适的 ， 即多遇地震工况基地脱开面积不超过20%即可 。
文章图片

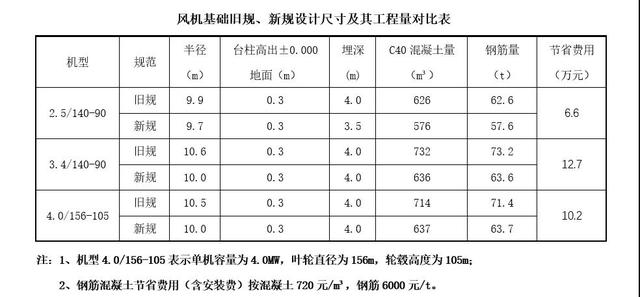

从上表可以看出 ， 新规比旧规单台风机基础平均节省约10万元（仅混凝土和钢筋量） 。 以常规50MW项目20台2.5MW风机机型为例 ， 可节约200万元 ， 即使以上表中的6.6万元/台数据为例 ， 也可节省132万元 。
因此 ， 新规的发布对于降低风电项目的造价 ， 实现风电早日平价具有积极意义 。
风机基底的脱开面积计算方法
上文中我们提到《陆上风电场工程风电机组基础设计规范》新规在多遇地震工况下 ， 风机基底允许脱开面积比例按20%控制是基本合适的 。 那么风机基底的脱开面积怎么计算呢？
下面小编就为大家介绍一下风机基底的脱开面积计算方法 。
风机基底脱开面积计算的主要流程：
手算或者软件计算出偏心距/底板半径的比值→基础底面受压面积宽度→计算出风机基底脱开面积 。
下面小编举一个例子来更清晰的展示下风机基底脱开面积计算过程 。
一、计算偏心距/底板半径的比值
某项目根据风机基础设计软件CFD,计算出来的偏心距/底板半径=0.281 ， 其中基础底板半径R=9.7m 。
二、计算基础底面受压面积宽度
根据《高耸结构设计规范GB50135-2006》附录C 表或《陆上风电场工程风电机组基础设计规范》新规中基础底面最大压力计算系数表 ， 采用插值法计算得
三、计算出风机基底脱开面积
文章图片
上图中AT为脱开面积 。

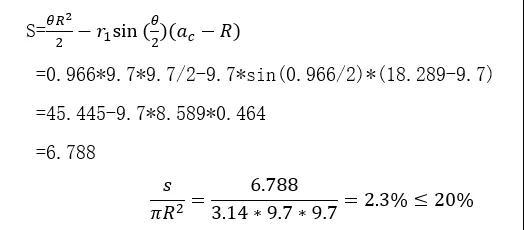

基地脱开区域弧度：
脱开面积：
文章图片
以上即是多遇地震工况风机基底脱开面积计算方法 。
