『锂枝晶的形成』三星固态电池技术取得重大突破！解决三大行业难题，离量产不远了( 三 )
针对银碳复合材料层是否在锂离子沉积过程中产生了效果，三星团队进行了对照实验。
首先，该团队研究了无银碳复合材料层，负极直接与硫化物固态电解质接触的情况。
当充电率（SOC）50%，且充电速率为0.05C（0.34mAh/cm2）时，尽管锂离子在负极的沉积并不致密，但其沉积物较厚且形状随机，具备生成锂枝晶的可能性。
文章图片

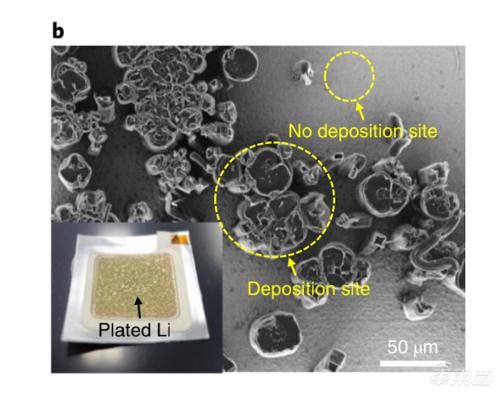

▲无银碳层时锂离子在负极的沉积情况
并且，在10次完整充放电循环之后，该电池容量与初始容量对比出现了大幅下滑，大约在经历了25次充放电循环之后，电池的容量已经下降至初始容量的20%左右。
文章图片

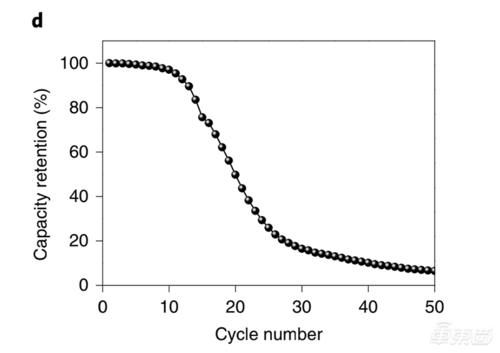

▲无银碳层电池电量衰减情况
据三星研究团队分析，这种情况很可能是电池内部产生了锂枝晶，导致活动的锂离子数量大幅减少，从而减少了电池的放电容量。
而在存在银碳复合层的情况下，首次充电过程（0.1C，0.68mAh/cm2）中，锂离子通过银碳层后，在负极形成了致密且均匀的沉积物。
据三星研究团队推测，银碳层中的银在锂离子经过时，与锂离子进行结合，形成银锂合金，降低了锂离子的成核能，并在抵达负极的过程中形成了固溶体，使锂离子均匀地沉积在负极材料上。
文章图片

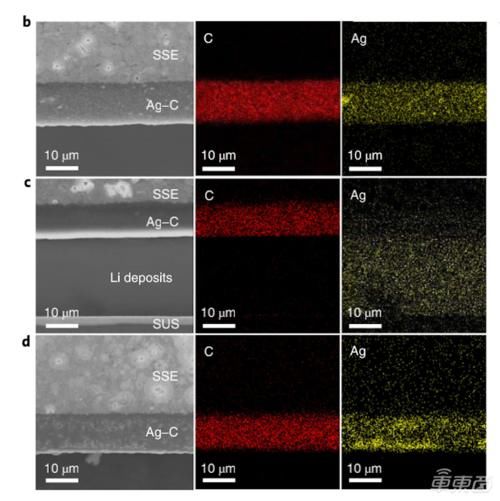

▲银离子在多次循环后的分布情况
而在随后的放电过程中，电子显微镜下的图像显示，锂离子100%返回了正极材料，并未在负极材料中存在残留，这意味着本次充放电的过程中，锂离子几乎没有发生损失，也没有存留沉积，避免锂枝晶的形成。
【 『锂枝晶的形成』三星固态电池技术取得重大突破！解决三大行业难题，离量产不远了】2、SUS集电器负极
银碳复合材料层很大程度上解决了锂离子不均匀沉积的问题，但为了尽可能减少锂枝晶的形成，还需要对电池中“过量”的锂进行削减。
提出这一说法的原因，是因为三星发现被盛传适合作为高能量密度（3,860 mAh g?1）负极材料的金属锂，在固态电池中并不适用。
过量的锂在高电压的作用下很可能会自发聚集，形成锂枝晶。
因此，三星在其全固态电池解决方案中使用了不含锂的不锈钢（SUS）集电器作为负极，作为锂离子的沉积载体和电池的结构体而言，SUS材料的机械强度十分可靠。
并且由于负极材料不含锂，也能够抑制锂枝晶的形成。
3、辉石型硫化物固态电解质
锂枝晶形成的另一处位置是电解质，由于传统电解质锂离子迁移数通常为0.5，过量放电造成的大量锂离子迁移会使锂离子沉积在离子通道内，在长期的循环中有可能形成锂枝晶。
而三星在全固态电池解决方案中使用的电解质是锂离子迁移数为1的辉石型硫化物固态电解质，其锂离子迁移数较一般电解质更大，不容易使锂离子沉积其中，因此也能够抑制锂枝晶的形成。
通过上述三种方法，三星的全固态电池解决方案有效避免了锂枝晶的形成，在其数千次的循环试验中，采用这一方案的固态电池没有形成锂枝晶。
三、特殊涂料解决阻抗问题 充放电效率高达99.8%针对全固态电池研发的另外两个难点——界面阻抗高引起的库伦效率问题、固态电解质与正负极产生副反应的问题，三星也给出了解决方案。
在固态电池中，固态电极与固体电解质之间会形成固-固界面，与传统电池的固-液界面拥有良好的接触性不同，固体与固体之间的直接接触难以做到无缝。即是说，固-固界面的接触面积要比相同规格的固-液界面接触面积小。
根据接触面积影响离子电导率的原理，接触面积越小，界面之间的离子电导率就越低，阻抗也就越大。
而在相同电压下，阻抗越大，电流也就越小，电池的库伦效率就越低。
推荐阅读
- 虐杀动物视频买卖形成地下产业链，媒体：传播也是宣扬暴力
- 产业链|虐杀动物视频买卖形成地下产业链 传播也是宣扬暴力
- 谁能说说曲面屏幕手机为啥好三星总把这事当成宝
- 并非性格外向的人，怎样融入一个已形成的团体
- 和VR结合得最好的手机是哪个品牌
- 海门区|海门区“15分钟体育健身圈”初步形成
- |贾汪江庄镇企村联建形成互利融合发展局面
- 三星手機業務会不会重蹈诺基亚、摩托罗拉覆辙
- rtsp协议视频流在Nexus，三星手机上测试显示无法播放此视频，而小米魅族华为等却可以正常播放
- 华为为啥没有走三星那种遍地开花式的大集团发展战略
