马云|机械制图的基本要求
文章图片
工程图相当于一门语言 ， 主要用于在设计、生产、检验、安装过程中 ， 交流技术思想 ， 表达技术要求 。 我们熟悉了机械制图的基本知识和制图的技能 ， 以及空间想象的能力 ， 就可以使机械设计、制造、检测、安装变得更加简单直接 ， 缩短沟通时间 ， 提高工作效率 。
工程图按类型应该可以分总装图、配件图、零件图、工艺图、流程图、线路图、以及时序图 ， 这些图纸在生产中通常非常有用 ， 但在设计中是有缺陷的 ， 不直观 ， 不便于观察 ， 发现问题 ， 检查干涉 ， 多视角预览 ， 所以在设计过程中需要的是三维视图模式的 ， 这些在一些使用三维制图软件的时候 ， 就能体现的淋淋尽致 。 当我们把机构在三维软件里面设计完成之后 ， 需要制造出来 ， 并加工、安装的时候 ， 三维图形要借助软件作为载体 ， 要拿去加工 ， 显然三维图形并不是很合适 ， 这时候就需要工程图来解决这一问题制图是针对 。
从这一点上看 ， 机械制图针对的是生产制造 。 这里说的机械制图就是工程图的意思 ， 很明显 ， 工程图是设计者来画的 ， 主要是给别人看的 ， 这里的别人就是加工人员、检测人员、安装人员以及采购 。 所以当你在公司碰见有一些加工人员需要你改这个公差 ， 改那个尺寸的时候 ， 你可以拒绝 。
工程图一般包括几个基本要素 。

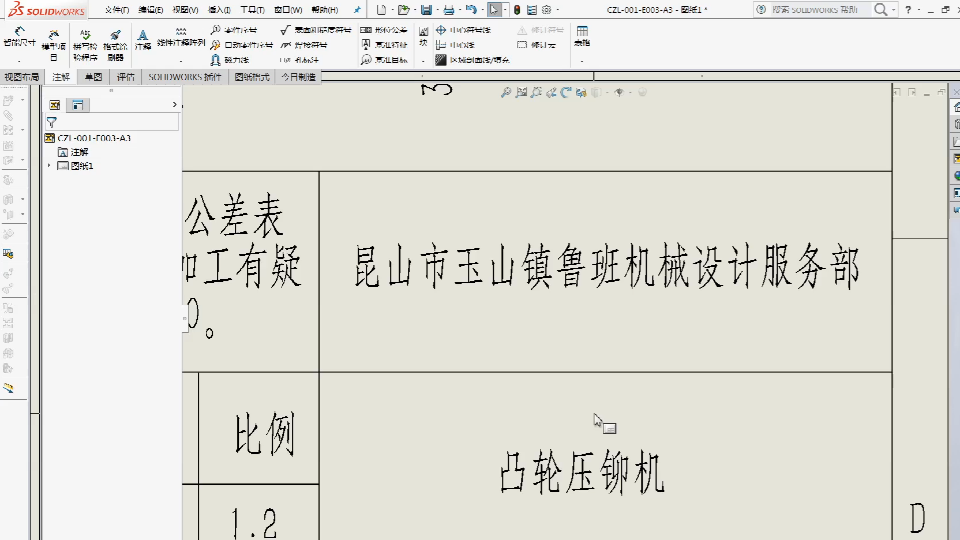

第一 ， 我们要有明确的图框 ， 图框上要有标题栏 ， 还要求给图框分区 ， 也就是横坐标与纵坐标 ， 标题栏里面最好是有图号 ， 公司名称 ， 设计者信息 ， 材质 ， 比例 ， 最好再有个零件名称 。
第二 ， 图纸必须有明确的宽幅 ， 比方说 ， 纸张大小 ， 纵向或横向 ， 还要预留装订线位置 ， 装订线位置也是有相关要求的 。
第三 ， 图纸上面标注的文字必须有字体 ， 以及字的大小 ， 这些都必须明确按规定定义出来 ， 包括箭头以及里面的线框的宽度 ， 线的粗细 ， 线的类型 ， 颜色 ， 字的方向 。
第四 ， 要标明投影的方向 ， 一般是有第一角投影法和第三角投影法 ， 也就是说 ， 我们的图纸在转化成二维视图的时候 ， 在平面上无法体现三维的状态 ， 那只能通过多个视图方向 ， 来完整体现这个实物 ， 在标注三视图的时候 ， 我们应该以反映特征最多的哪一个面 ， 或者叫那一个视图作为主视 ， 其他的作为辅助视图 。
【马云|机械制图的基本要求】至于标注的部分 ， 我们下次再跟大家分解 。
