【|MapGIS：整体旋转子图或注释角度】
文章图片
经常使用MapGIS软件的用户 ， 对整图变换功能普遍较为熟悉 。 其实 ， 整图变换功能除了可以对图件进行整体的缩放、旋转或位移以外 ， 还可以协助用户解决一些额外的小问题 。
需要对图件中某一类子图或者注释整体旋转一定的角度时 ， 一些用户可能会马上想到使用“点编辑”菜单中的“替换点参数”功能 。 但实际上 ， “替换点参数”只能把相同角度或不同角度的一系列子图或注释批量修改成同一角度 ， 而并不能让一系列不同角度的子图或注释整体旋转一定的角度 ， 也就是不能整体增加或者减少相同的角度 。
利用整图变换的旋转功能就可以很好地解决这一问题 ， 下面以让演示图件中所有的产状子图都逆时针旋转20°为例 ， 对操作步骤进行说明 。

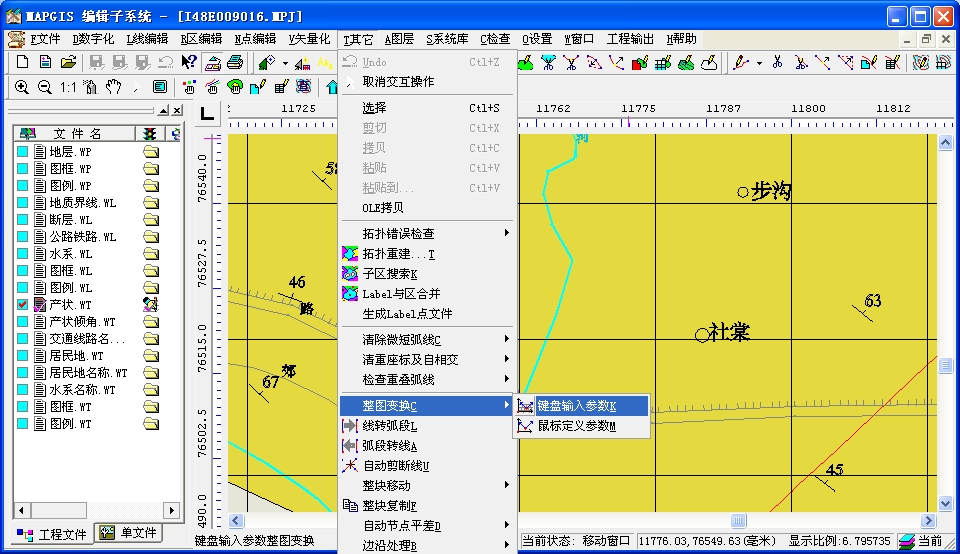

1．在输入编辑子系统中打开工程文件 ， 设置“产状”点文件为当前编辑状态 ， 其它所有文件为打开状态 ，在“其它”菜单下选择“整图变换”中的“键盘输入参数”（图1） 。

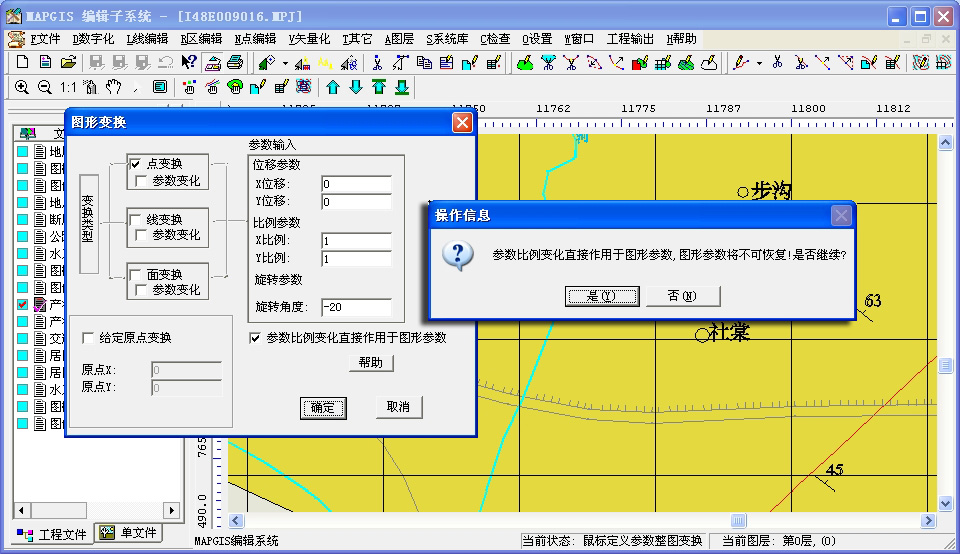

2．在图形变换参数设置对话框中 ， 同时勾选“点变换”和下面的“参数变化” ， 在旋转角度输入框中输入要旋转的角度数值“20”（顺时针旋转为负值 ， 逆时针旋转为正值） ， 勾选“参数比例变化直接作用于图形参数” ， 其它参数为默认值一律不修改 ， 点击“确定” ， 再点击“是”（图2） 。
3．再次在“其它”菜单下选择“整图变换”中的“键盘输入参数” ， 可以看到刚才设置的参数还在 ， 直接取消“参数变化”勾选 ， 把旋转角度输入框中旋转的角度改为“-20” ， 其它参数依然不做修改 ， 点击“确定” ， 再点击“是”（图3） 。
4．刷新图件窗口 ， 此时产状的角度已实现整体逆时针旋转20°（图4） 。
