在今年推出基于Comet Lake-S核心的第十代酷睿处理器后 ， 英特尔还同步推出了采用同样核心 ， 但全系支持ECC内存、vPro博锐商用技术 ， 在安全性、稳定性上更进一步 ， 面向工作站设计的至强W-1200系列处理器 。 不过这款处理器不能在消费级Z490、B460主板上使用 ， 目前只能工作在为其专门推出的W480主板芯片组上 。 因此各主板厂商也推出了多款W480主板 ， 如本次我们收到的这款华硕PRO WS W480-ACE工作站主板 ， 那么与之前上市的Z490主板相比 ， W480主板有何不同？
产品规格
接口：Socket LGA1200
板型：ATX
内存插槽：DDR4 ×4(最高128GB DDR4 4800)
显卡插槽：PCIe 3.0 x16 ×1
PCIe 3.0 x8 ×1
PCIe 3.0 x4 ×1
扩展接口：PCIe 3.0 x1 ×2
PCIe 3.0 x4 M.2 SSD ×2
SATA 6Gbps ×6
音频芯片：瑞昱S1220A 7.1声道音频芯片
网络芯片：瑞昱RTL8117千兆网络芯片
英特尔I225-LM 2.5Gb 网卡
背板接口：USB 3.2 Gen1 Type-A+USB 3.2 Gen 2 Type-A+雷电3 Type-C+LAN+模拟音频7.1声道接口+光纤S/PDIF+HDMI+DP IN（适用于雷电3接口）
比Z490更专业、兼容性更好尽管Z490主板芯片组在英特尔平台已经算是旗舰级产品 ， 但W480芯片组与它相比却有不少优势 。 首先最突出的就是在处理器支持上 ， Z490只能支持第十代消费级酷睿处理器 ， 而W480主板芯片组却能同时支持至强W-1200系列、第十代消费级酷睿两大类处理器 ， 用户可选择的处理器更多 。 同时在技术规格上 ， 两款主板芯片组在提供的PCIe 3.0通道数上相同 ， 均为24条 ， 但在SATA 6Gb/s接口上 ， W480芯片组却多出两个 ， 可以为用户最多提供8个SATA 6Gb/s接口 。 在带宽为10Gbps的USB 3.2 Gen 2接口上 ， W480主板芯片组也可以提供最多8个 ， 而Z490只能提供6个 。
▲英特尔W480工作站芯片组架构图 ， 在主要技术规格上与Z490区别不大 ， 支持两类处理器与vPro博锐技术是其最大的优势 。
此外W480芯片组还支持vPro博锐技术 ， 英特尔博锐技术需要硬件上的支持 ， 它包含一系列软硬件上的解决方案 ， 可以为企业提高生产力、可管理性和安全性 。 这也就意味着支持vPro博锐的至强W-1200系列处理器、部分第十代消费级酷睿处理器 ， 只有在搭配W480主板的情况下 ， 才能正常使用vPro博锐技术提供的功能 ， 而Z490主板则无法使用该技术提供的相关功能 。

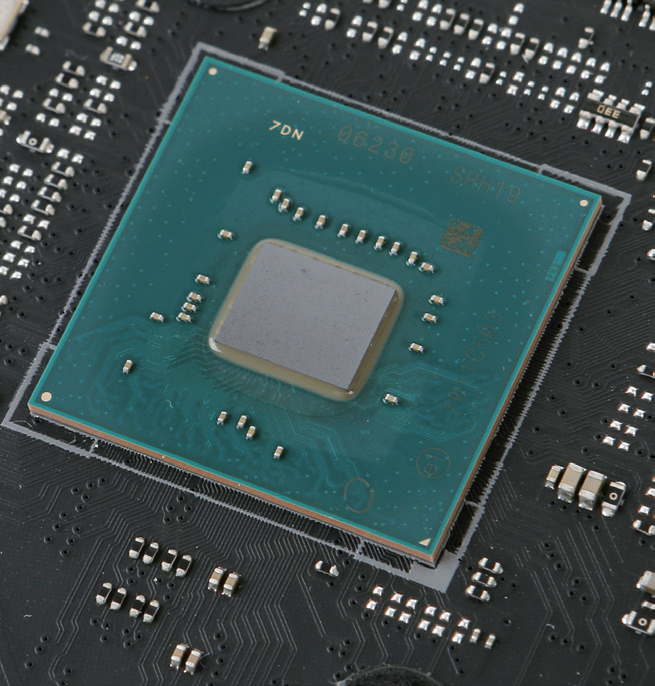

▲英特尔W480工作站芯片组
其他方面 ， 两款芯片组都内置了英特尔新的CNVi无线交流解决方案 ， 只要主板搭配AX201 (Gig+) 模块伴射频 (CRF) 模块就可以让主板支持Wi-Fi 6无线网络 ， 在5GHz@160MHz频段下的理论传输带宽可提升到2.4Gbps ， 相对带宽1.73Gbps的Wi-Fi 5有明显提升 。
此外 ， 两款主板芯片组还都还增加了对英特尔2.5G有线网卡的支持 ， 不过在所用网卡型号上 ， 两类产品可能会有所区别 。 相对于Z490芯片组 ， W480芯片组有所缺失的就是不支持处理器超频 ， 不过根据我们实测 ， 该芯片组仍支持内存超频 ， 可以支持DDR4 4000这样的高频内存 。
实际产品解析华硕PRO WS W480-ACE工作站主板本次我们测试的W480主板是由华硕出品的PRO WS W480-ACE ， 隶属于华硕的PRO系列工作站主板 。 该系列主板主要面向企业级客户和媒体内容创作者 ， 拥有专有服务器管理解决方案 ， 能够满足专业用户的需求 。 同时Pro工作站主板可搭载高性能独立显卡 ， 连接大容量存储设备 ， 并具有出色的扩展与连接能力 。

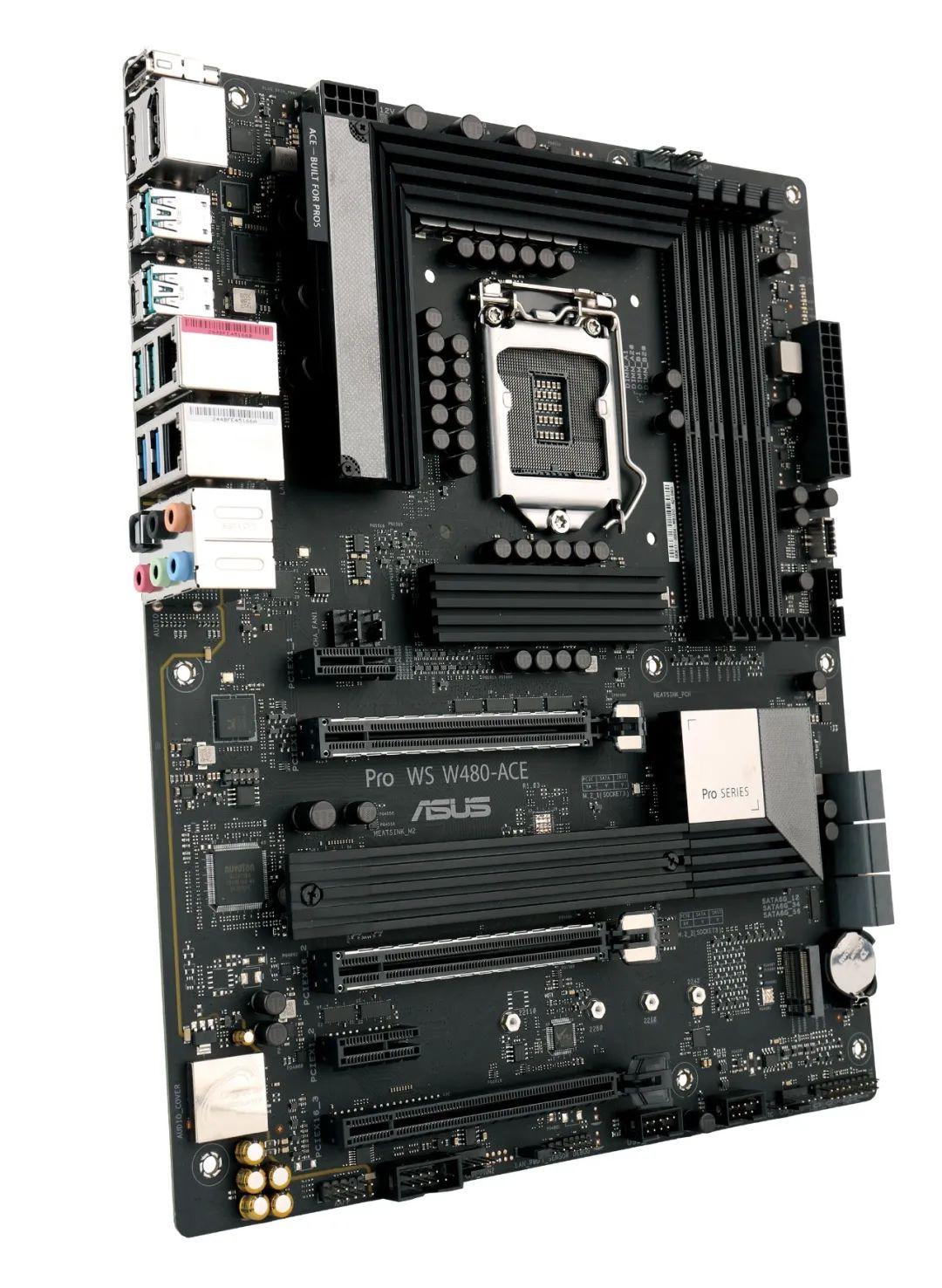

从主板外观来看 ， 这款PRO WS W480-ACE主板的设计显然低调不少 ， 全板采用银黑配色 ， 没有游戏主板上那花哨的RGB灯效或炫酷的I/O挡板 ， 这款产品所拥有的是更扎实的做工用料 。
首先在供电部分 ， 该主板采用了庞大的12+2相供电设计 ， 每相供电电路采用集成了MOSFET驱动器 ， 高压侧MOSFET和低压侧MOSFET的安森美NCP302045 Dr.MOS ， 每颗Dr.MOS可支持最高45A的电流 。 这也就意味着主板的总共14相供电电路理论上最高可支持多达630A的电流 ， 可轻松支持各类TDP在125W以内的至强W-1200系列、第十代酷睿处理器 。 此外 ， PRO WS W480-ACE主板还搭配了在高电流状态下更稳定、效率更高的MICROFINE合金电感 ， 在105℃环境温度具备5000小时工作寿命的5K军规固态电容等高规格元器件 。
▲PRO WS W480-ACE工作站主板采用豪华的12+2相处理器供电设计 ， 搭配Dr.MOS、MICROFINE合金电感、5K军规固态电容 。
在内存供电部分该主板采用了独立的单相供电设计 ， 配备一颗MICROFINE合金电感 ， 一上二下三颗SO-8 FL封装的安森美4C10B低内阻MOSFET 。 作为一款工作站主板 ， 该产品支持ECC（错误修正）内存 ， 能够自动侦测和修复单位元内存错误 ， 降低系统死机和数据毁损概率 ， 以提供可靠、稳定的工作站工作环境 。 同时这款主板也可支持普通的高频消费级内存 ， 其标称支持内存频率为DDR4 2933 ， 最高可支持DDR4 4800的内存 。
为降低供电部分的发热量 ， 满足专业用户长时间工作的需求 ， 该主板不仅在供电部分配备了覆盖MOSFET、电感的铝合金散热片 ， 还为辅助供电部分、W480芯片组以及一个M.2 SSD接口都配备了高效率的散热模块 。 同时该主板还提供了AI智能散热技术 ， 该技术可自动管理并控制主板连接的风扇 ， 根据当前系统负载和温度状况调校风扇的转速 ， 确保为用户提供兼顾高效、稳定、静音的工作环境 。

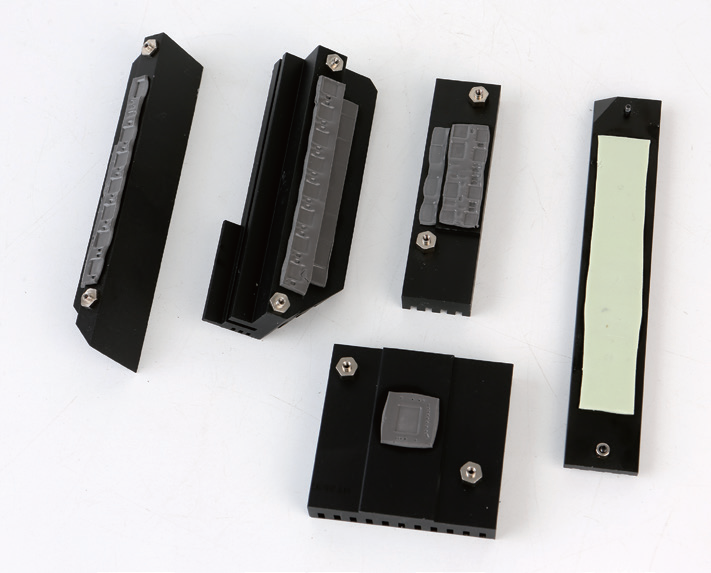

▲从处理器供电部分到主板芯片组、辅助供电电路、M.2 SSD接口都配备了高效率的散热模块 。
与普通主板相比 ， PRO WS W480-ACE工作站主板在设计上主要有三点不同：
1.它提供了华硕远程管理控制中心（ACCE）软件 ， 这是一款服务器级的 IT 集中式管理软件 ， 安装迅速简便 。 该软件通过直观、安全的设计 ， 可以简化操作 ， 让用户能够对连接系统的硬件与软件状态进行监控与管理 ， 以降低企业的IT硬件营运成本并提高工作效率 ， 目前华硕远程管理控制中心（ACCE）已兼容超过100多款华硕主板 。
▲主板配备了华硕远程管理控制中心（ACCE）软件 ， 可以对企业中连接系统的硬件与软件状态进行监控与管理 。
2.PRO WS W480-ACE工作站主板搭配的2.5G网卡并非在消费级主板上常见的I225-V ， 而是企业级版本Intel I225-LM 。 它不仅可以工作在更严苛的环境下 ， 还支持片上QoS与流量管理功能、IEEE1588即PTP协议( precise time protocol ， 精确时间协议) 。
▲支持远程管理的瑞昱RTL8117千兆网卡 ， 通过该网卡 ， 管理员在远端就可完成BIOS设置、更新、系统重启等工作 。
3.虽然该主板没有提供无线网络模块 ， 但它却板载了一块支持远程管理的瑞昱RTL8117千兆网卡 。 在系统故障或没有安装操作系统时 ， IT管理员也可通过该网卡来管理系统的BIOS设置并进行更新、硬件重启或安装操作系统等功能 。
扩展能力方面 ， 除了常见的PCIe 3.0 x16显卡插槽 ， 两个PCIe 3.0 x4 M.2 SSD插槽 ， PRO WS W480-ACE工作站主板还通过集成英特尔Intel JHL7540主控提供了两个雷电3 Type-C接口 。 两个接口可以提供总共40Gbps的带宽（注：22Gbps数据 ， 18Gbps视频信号） ， 支持DisplayPort 1.4显示输出 ， 支持最高7680×3840@60Hz的分辨率 ， 并可以菊花链方式连接多达12个设备 ， 为快速充电的设备提供15瓦电力 。 而在单独连接USB存储设备时 ， 两个接口的支持标准为USB 3.2 Gen2 ， 每个接口可提供10Gbps的带宽 。
▲PRO WS W480-ACE工作站主板提供了两个雷电3 Type-C接口 ， 配合DP IN接口 ， 可实现最高7680×3840@60Hz的分辨率显示 。
音频方面 ， PRO WS W480-ACE工作站主板不仅拥有120dB信噪比立体声音频输出、113dB信噪比音频输入的瑞昱S1220A 7.1声道Codec ， 还配备了EMI防护罩 。 其音频部分采用独立布线 ， 声卡区域与主板PCB隔离 ， 左右声道布线也采用分层隔离设计 ， 以降低EMI干扰 ， 保证左右声道输出相同质量的声音 。 为了提供更好的音质 ， 该主板还搭配了音频放大器、数颗日本尼吉康的黄色音频电容 ， 能提供更加震撼、高保真的音响效果 。 接下来我们搭配酷睿i5-10600K处理器 ， 芝奇Trident Z Royal(皇家戟)DDR4 4000内存对华硕PRO WS W480-ACE工作站主板进行了实战测试 。

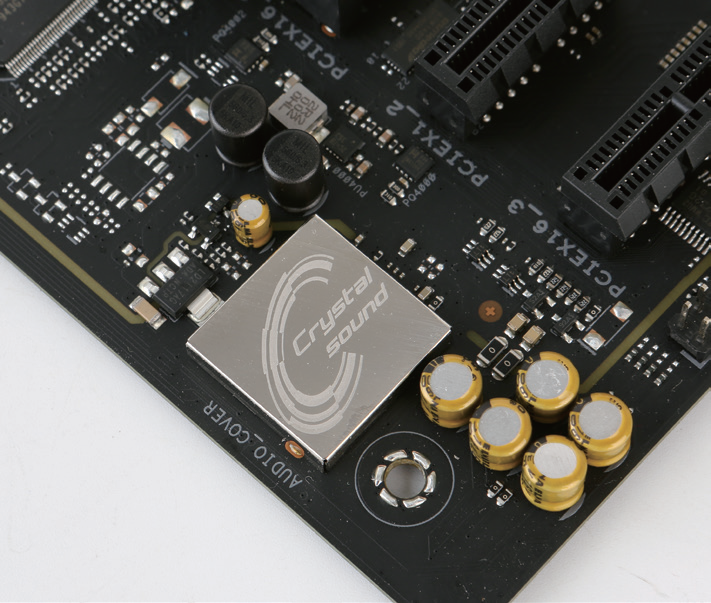

▲主板板载的“美声大师3”音频系统 ， 配备了瑞昱S1220A 7.1声道Codec、音频放大器、日本尼吉康的黄色音频电容 ， 左右声道布线采用分层隔离设计 。
测试平台
主板：华硕PRO WS W480-ACE工作站主板
处理器：酷睿i5-10600K
内存：芝奇DDR4 4000 8GB×2
硬盘：光威弈pro 256GB
显卡：GeForce RTX 2080 Ti
电源：ROG THOR 1200W
轻松支持DDR4 4000内存性能强劲
▲主板可轻松支持DDR4 4000内存 ， 提供强大的内存性能 。
测试点评：从测试来看 ， 华硕PRO WS W480-ACE工作站主板的确可以轻松支持高频内存 ， 只需开启内存的XMP一键超频功能就可立即将内存频率超频到DDR4 4000使用 。 在DDR4 4000@15-16-16-36高频率、低延迟设置下 ， 其AIDA64内存读写带宽均突破56000MB/s ， 内存整体访问延迟低至42ns 。 其双通道内存性能表现已可与DDR4 2666这类低频四通道内存匹敌 ， 能向用户高效地“输出”内存性能 ， 保证CPU性能充分发挥 。
高效完成各类专业测试

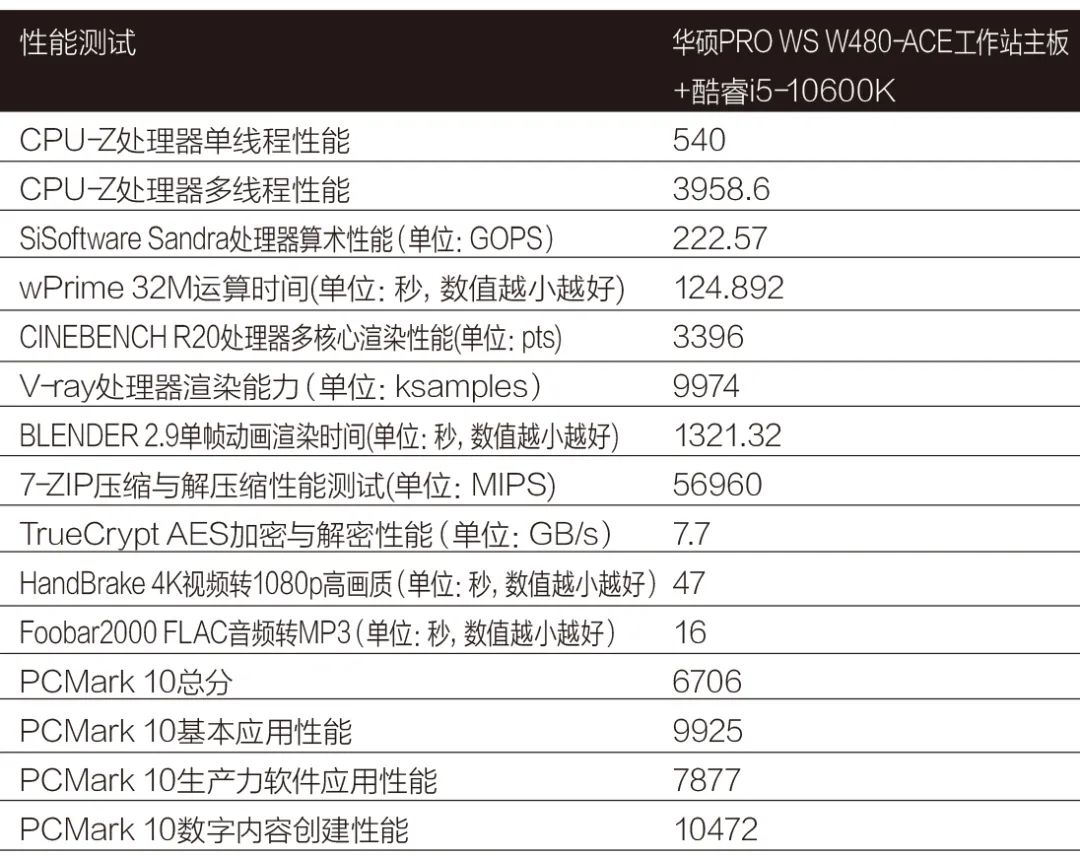

测试点评：在各种专业基准与应用测试中 ， 华硕PRO WS W480-ACE工作站主板也能正常发挥出酷睿i5-10600K的性能 ， 如其SiSoftware Sandra处理器算术性能达到222.57GOPS ， 在Z490主板上这个成绩在221.45GOPS左右 。 在CPU-Z测试中 ， 华硕PRO WS W480-ACE工作站主板的CPU-Z多线程、单线程性能分别能达到3958.6、540 ， 在Z490主板上 ， 这个项目的成绩分别为4039.5、533 ， 互有胜负、差距不大 。
而在HandBrake 4K视频转1080p高画质的应用测试中 ， 它们的消耗时间均为47秒 ， 完全相同 。 在PCMark10三个反映软件基本应用、生产力、数字内容创建性能的测试中 ， 系统也有很好的表现 。 尽管测试平台的所用硬件并不是顶级产品 ， 但其整体性能却超过了92%参与PCMark10测试的电脑 。
当然更值得一提的是 ， 在处理器处于100%工作负载 ， 耗时较长的BLENDER 2.9单帧动画渲染中 ， 尽管耗时长达1321.32秒 ， 但测试系统仍然非常稳定地完成了渲染任务 。 华硕PRO WS W480-ACE工作站主板的表现非常可靠 ， 那么在更长时间的高负载测试中 ， 该主板是否也能有同样的表现呢？
完全稳定CPU、内存长时间烤机测试
▲即便在AIDA64中同时开启CPU、FPU、CACHE、System memory四个项目 ， 主板也能轻松通过长达一个小时的烤机测试 。
【顺丰速运|比Z490更专业、兼容性更好！华硕PRO WS W480-ACE主板实战】测试点评：我们在AIDA64中同时开启CPU、FPU、CACHE、System memory四个项目 ， 同时将处理器、内存负载提升到90%以上 ， 内存频率仍保持DDR4 4000@15-16-16-36设置 。 如图所示 ， 测试结果显然令人惊喜 ， 在长达一个小时的测试中 ， 主板同样没有出现蓝屏、死机、测试失败的现象 ， 非常稳定地完成了测试 。 同时主板处理器供电部分发热最高的温度点也只有54.7℃ ， 在主板中算发热量比较低的产品了 ， 用户完全可以放心地长时间使用 。

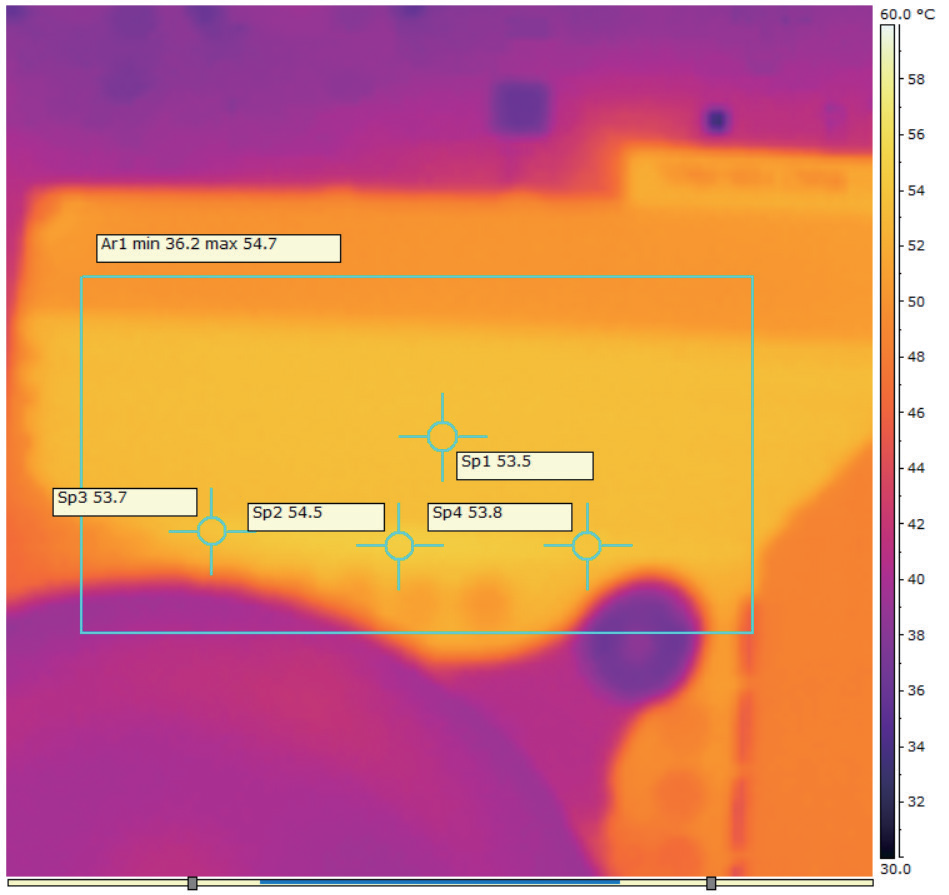

▲在长达一个小时的烤机测试后 ， 主板处理器供电部分发热最高的温度点也只有54.7℃ 。
值得专业用户选择综合以上体验来看 ， 我们认为华硕PRO WS W480-ACE工作站主板虽然没有RGB光效、高调的外观设计 ， 但它却拥有优秀的做工、用料 ， 普通主板没有的专业管理软件与网络设计 ， 以及同时支持至强、酷睿两类处理器的“超能力” ， 对于追求品质、兼容性、稳定性、专业功能的用户而言 ， 像华硕PRO WS W480-ACE工作站主板这样的产品就是组建高性能工作站的不二之选 。
