PCB( Printed Circuit Board) , 中文名称为印制电路板 , 又称印刷线路板 , 是重要的电子部件 , 是电子元器件的支撑体 , 是电子元器件电气连接的载体 。 因为它是采用电子印刷术制作的板子 , 故被称为“印刷”电路板 。 今天小编就来聊聊在绘制PCB过程中需要注意的事项 。

我们从原理图中生成PCB的时候 , 如果不想要背景的话 , 可以直接将Add Component Class和Add Room勾选掉 。 在绘制电路板的定位孔的时候 , 使用的是焊盘 , 将焊盘定义到Multi-Layer层 。 我们在定义电路板的尺寸的时候需要先选中原点 , 然后进行划线 , 并且在输入线的长度的时候 , 为保证长度不会有误差常常需要在长度的后面添加两个0 。

在确定电路板尺寸的时候 , 我们习惯现在机械层来确定板子的大小 , 利用Place-Line进行划线 , 绘制完线之后需要联合(Union)之后 , 利用Design-board shape-define from selected objects确定板子的大小 。 在机械层绘制完之后 , 还需要将此尺寸大小复制到Keep-Out-Layer层 。 确定完板子大小之后 , 需要标注尺寸的话需要点击Place-Dimension-Linear , 软件默认是水平方向的 , 如果想绘制垂直方向的时候需要确定点之后点击空格键来转变方向 。
【CPU|绘制PCB过程中,需要注意的细节问题杂谈】

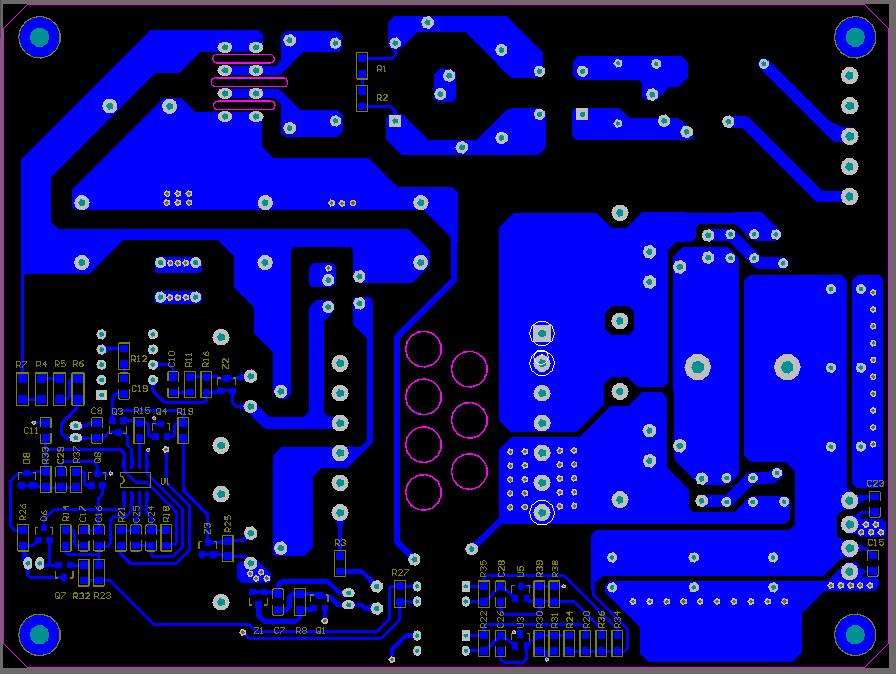

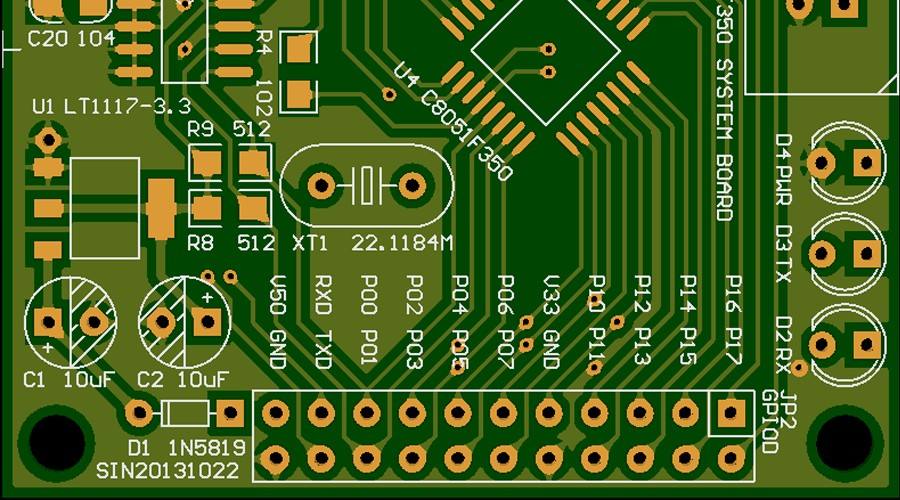

绘制双面板的时候 , 若想只显示顶层或者底层时只需使用快捷键Shift+s即可完成 。 有时候我们常常会遇到 , 生成PCB之后 , 在移动元器件的时候会自动消失 , 其实原因很简单就是我们在制作器件封装库的时候没有设定它的原点 , 只需重新设定原点即可 。
