iOS|苹果iPhone手机主板短路漏电？松香大法快速定位抓“真凶”！
文章图片
文章图片
文章图片
文章图片
在手机实际维修中 ， 手机主板短路或漏电是经常发生的问题 ， 尤其是进水的机器经常漏电比较麻烦 。 一般情况下 ， 采用加电看电流表现 ， 用手或唇触摸手机主板元件是否发烫 ， 或用数字万用表二极管档测元器件或测试点对地值的方法 。 但如果有漏电 ， 主板查不到有发烫的地方我们该怎么判断呢？别着急 ， 我们有“大招”——松香烟法 ， 这种方法无论什么机型 ， 都可以采用 ， 很快就会让“真凶”原形毕露 。
所谓松香烟法 ， 就是用烙铁醮到松香里 ， 这时将烙铁上会冒出的松香烟靠近手机主板 ， 松香烟即附着在手机元件上 ， 形成一层白色薄薄的“松香霜” 。 熏完后 ， 给手机加电 ， 注意观察手机主板上的元件 ， 哪个元件漏电 ， 上面的白色松香霜就会熔化 ， 它就是漏电的真凶 。
1.你可以怀疑哪里就熏哪里 ， 若根本不知该哪里有漏电/短路 ， 你可以将整块手机板一起熏 。
2.加电时从0V开始慢慢上升 ， 如果电流太小 ， 可适当将电压加得高些 ， 但注意不要太高 ， 以防将其它元件烧坏 。
【iOS|苹果iPhone手机主板短路漏电？松香大法快速定位抓“真凶”！】下面给大家带来一个苹果iPhone6S ， 由于短路导致手机无法开机的案例 ， 让我们更直观地感受到“松香烟法”的神奇 。
今天早上顾客拿来一苹果iPhone6S故障机 ， 描述说手机没有进水 ， 摔了一下就不开机了！顾客拿到其它手机店看了一下 ， 说是板子坏了 ， 要换板 ， 到我店里来 ， 就是试一下！

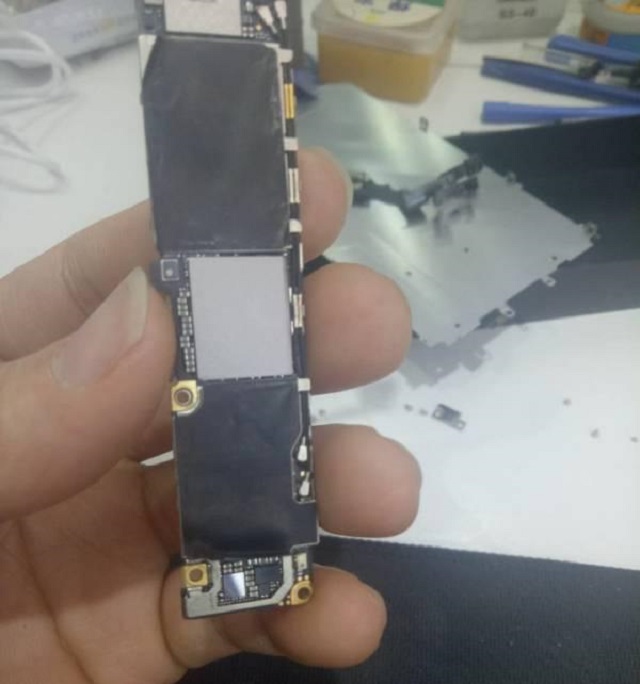

首先外观查看 ， 没有进水 ， 拆出主板 ， 也没有修过的痕迹 。 难道现在的高人都这么的厉害了 ， 修手机连点痕迹都看不出来了！直接加电一看 ， 居然是短路了 。

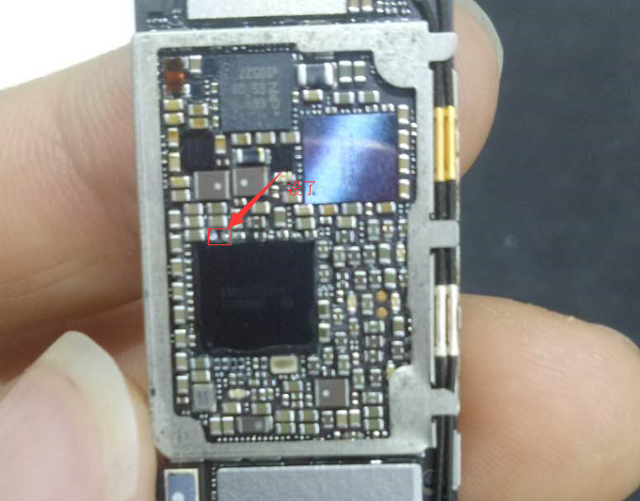

调低电压 ， 开始烧机 ， 一阵乱摸 ， 发现手机底部发烫 ， 撕开背面充电IC这块的贴膜 ， 熏上点松香 ， 再加电 ， 嫌疑人马上出来了——Q2300

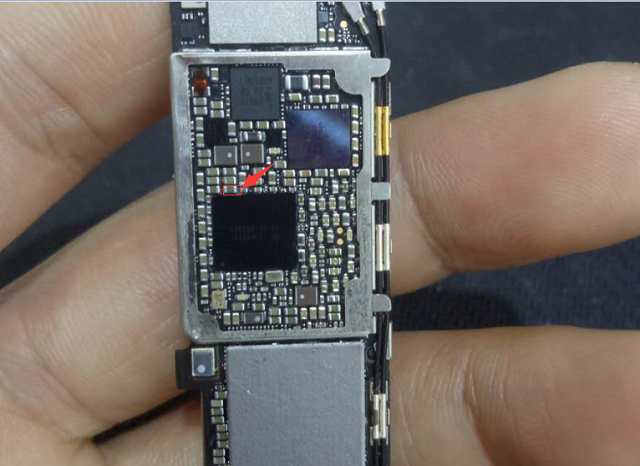

正准备动手拿下它时 ， 突然一想 ， 这只是个开关管 ， 不应该短路的！测量后级PP_VCC_MAN ， 发现它也短路！于是直接烧后级 ， 电源部分发烫厉害 ， 老方法 ， 熏上松香 ， 再加电 ， 真凶终于露出头来了——C2086 ， 一个小电容 。
直接风枪上阵 ， 把它干下来了 ， 直接上电试机 ， 不漏电了 ， 电流一路欢快的跑起来了 。
断电 ， 装屏再试机 ， 苹果LOGO立马出现 。 装机 ， 测试一切正常 ， 维修到此结束！
大家在遇到这类故障时都是如何快速检测的呢？欢迎评论区留言讨论一下吧！
