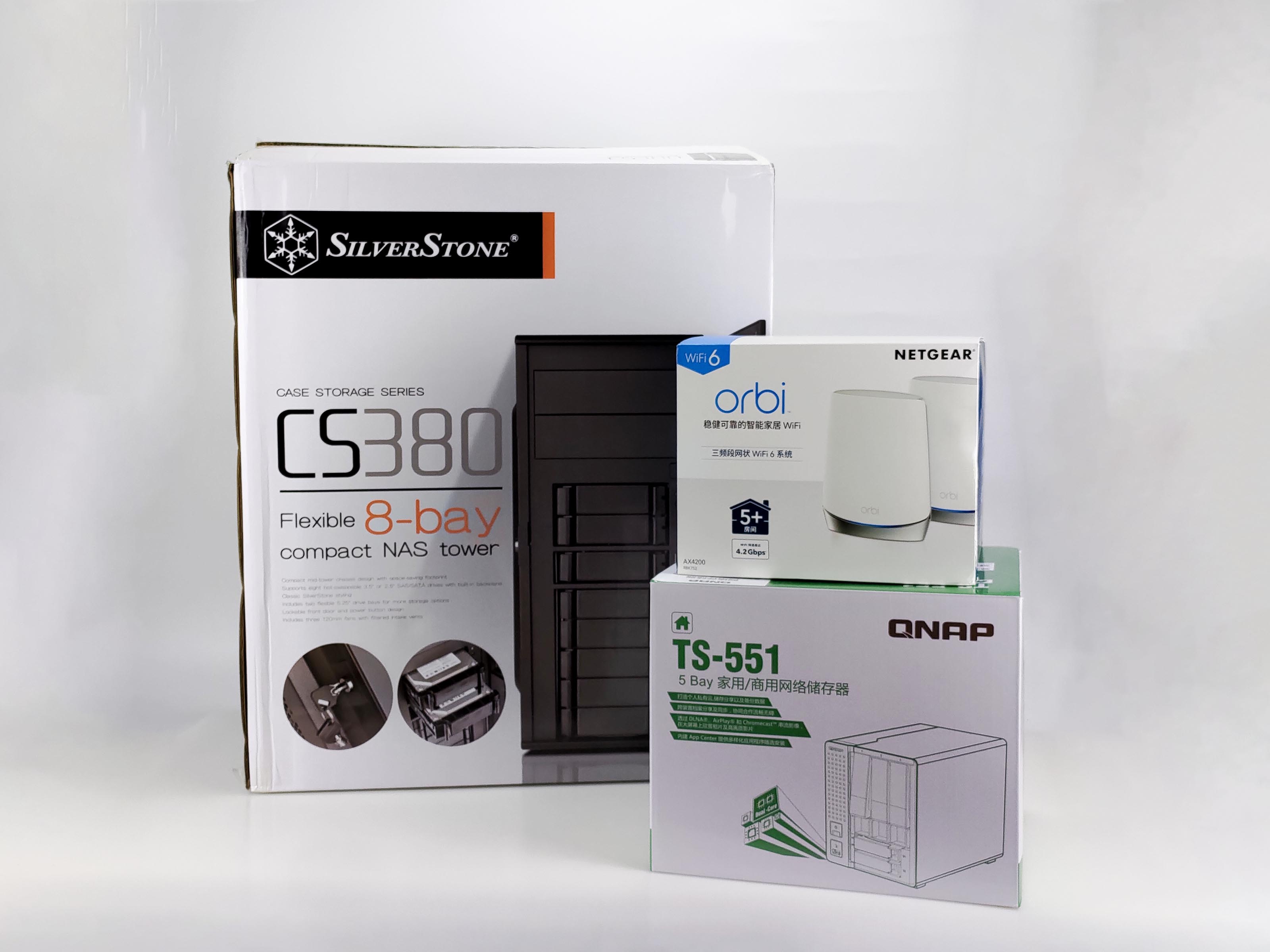

之前布置家庭网络的时候 ， 谈到了会组装一台八盘位的高性能NAS主机 ， 以满足3d模型库服务器的需求 。 选购的是银欣的CS380机箱 ， 为配合自家的威联通TS-551 ， 打算黑威联通使用 。
硬件组装银欣CS380是银欣一款非常经典的NAS机箱 ， 经历过多代改进 。 尽管是ATX设计的机箱 ， 其三围尺寸只有215.3mm×426.5mm×487.5mm ， 要比常见的ATX机箱要小一点 。

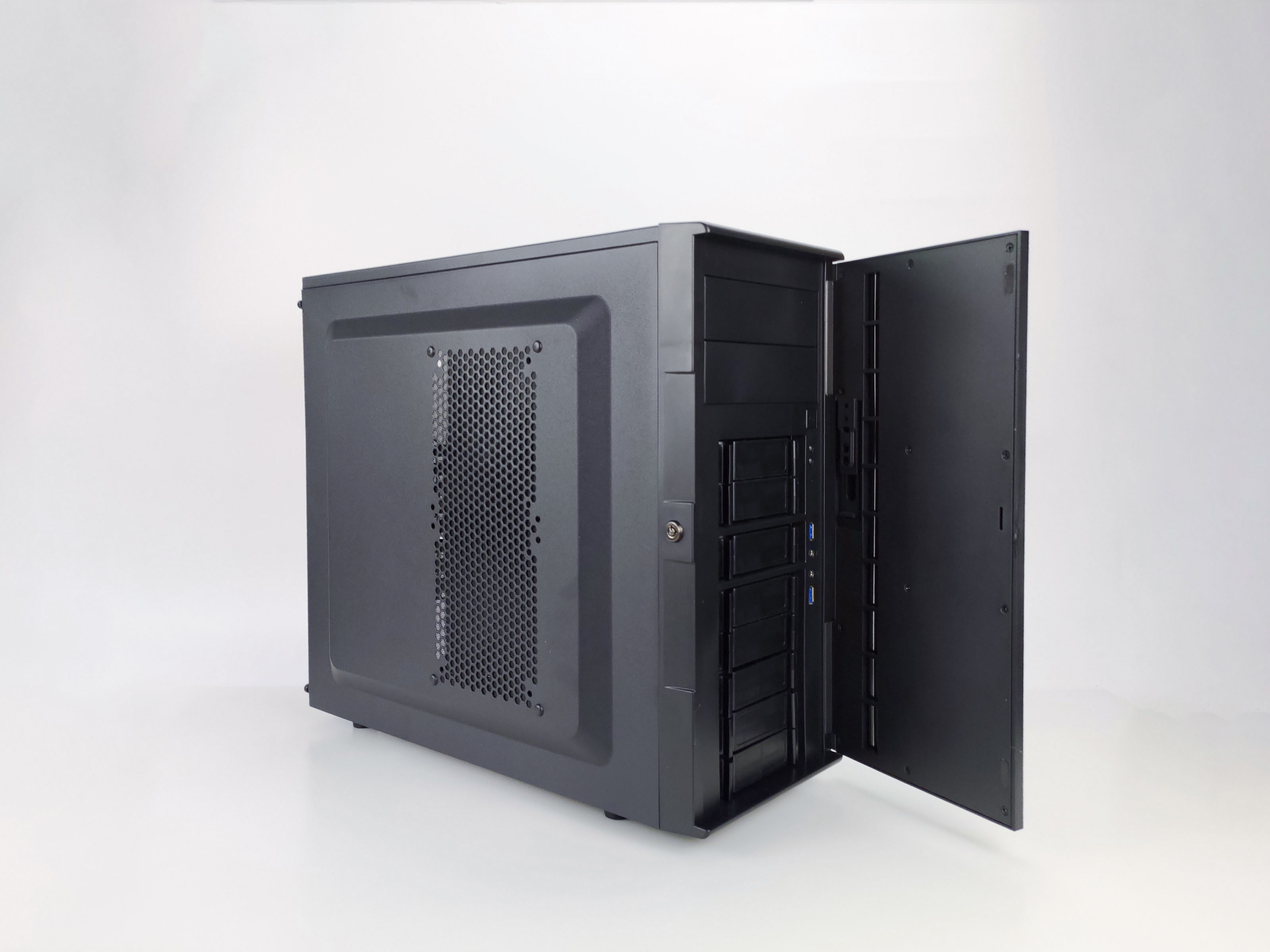

带锁门板 ， 打开后才能看到IO面板以及硬盘位和光驱位 。 银欣没有为每个硬盘配备独立指示灯 ， 算是小遗憾 。
8个3.5英寸硬盘位 ， 支持热插拔 。 外加2个5.25英寸光驱位 。 单盘最高20T ， 一共能塞到200Tb得容量 ， 完全是大姐姐的豪华宫殿 。 NAS专用机箱的优点就是重以及多硬盘的共振处理 ， 廉价的多盘位机箱几乎都是忽略这一点的 。

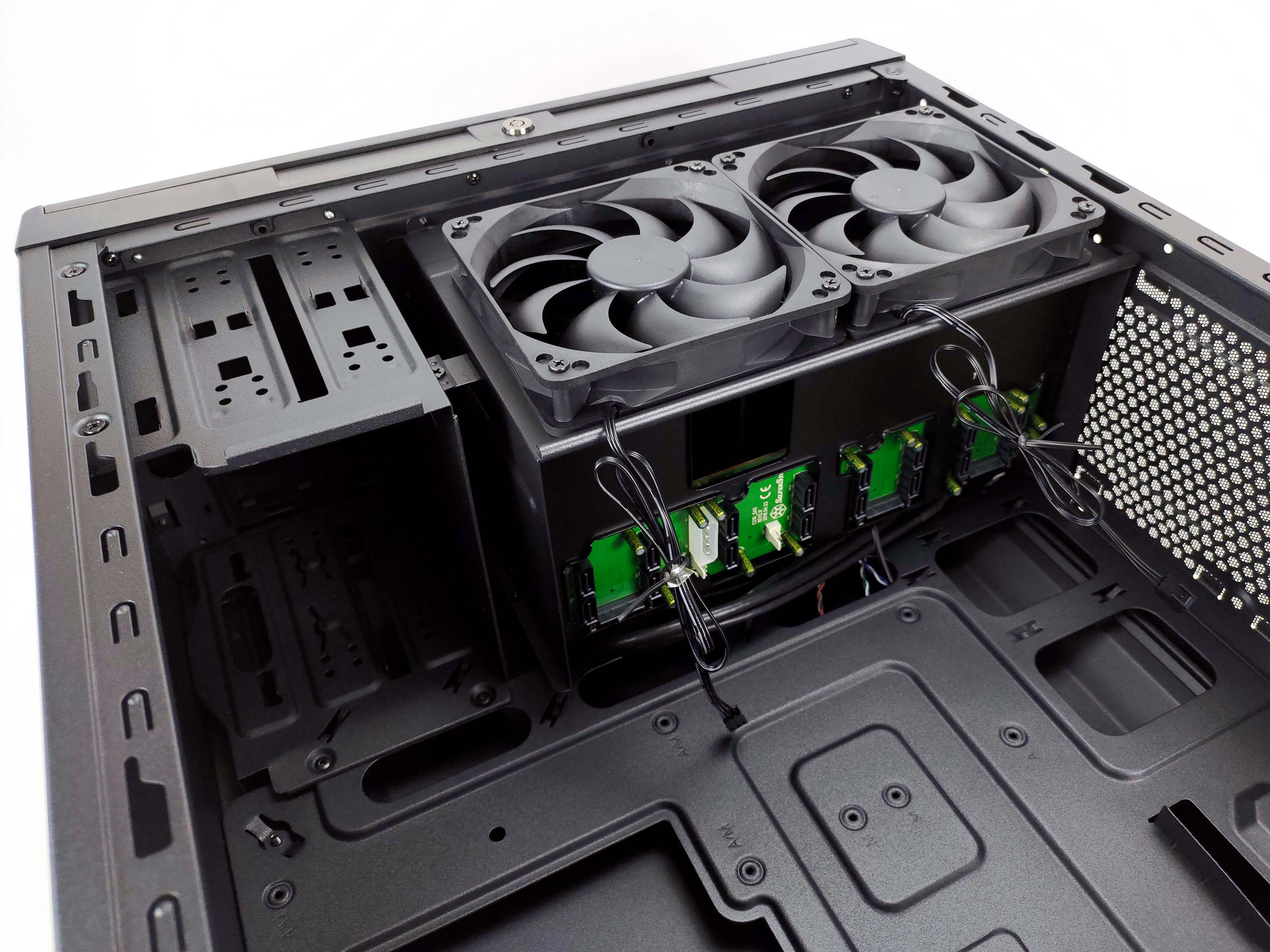

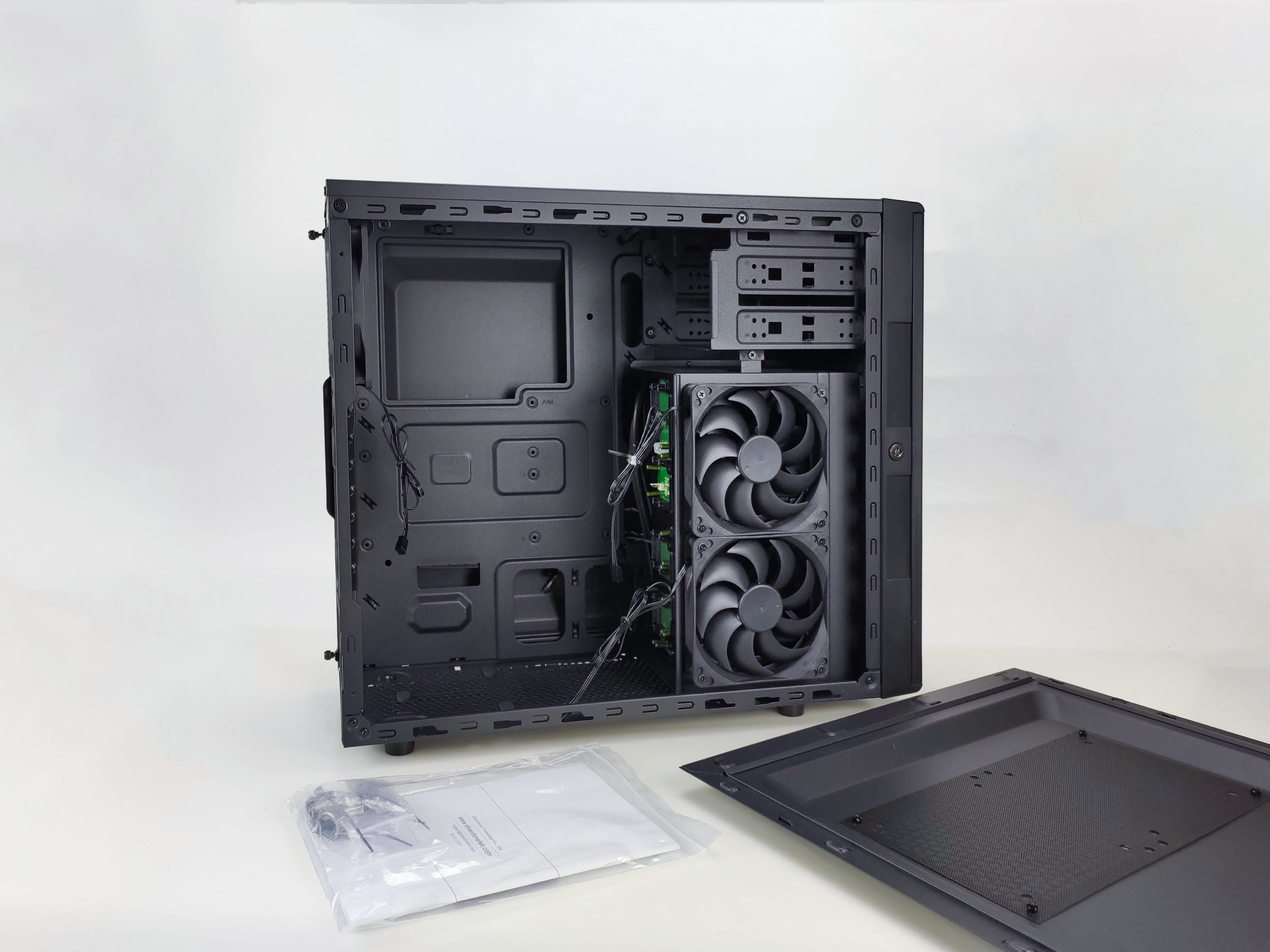

另外一个就是硬盘的散热问题 ， 银欣CS380拆开左侧板即可见硬盘笼子的侧面有两个120mm风扇辅助散热 。 这也就是为什么侧面有大面积的散热孔 ， 散热设计是普通机箱加硬盘笼子很难做到的 。 目前大容量机械硬盘正常工作温度是5到55度 ， 这么多盘堆一起 ， 散热不好很容易就超过这个温度范围 。
侧板上的大面积散热孔是带有防尘滤网的 ， 不必担心灰尘问题 。 前几代的银欣CS380都被吐槽设计一流 ， 做工很糟很容易就会滴血认主 ， 新版本还好 ， 感觉已经改进不少 。
3.5英寸硬盘笼子和5.25英寸光驱架都是模块化设计 ， 可以取下更改 。
特制的硬盘背板 ， 兼容SATA和SAS接口 。 今年新版本的背板 ， 可以支持到单盘20TB 。 银欣CS380为什么这么贵 ， 很大程度是因为这块背板 。 蜗牛矿渣因为背板质量差 ， 出现硬盘损坏的情况不是少数 ， 所以这方面的钱不能省 。
标准ATX规格 ， 这样就能使用廉价的老Intel平台主板和T结尾的节能处理器 ， 性能更强预算更低 。
机箱背面出风口还安装了一个120mm风扇 ， 1200rpm规格 。 算上硬盘笼子的两个风扇 ， 一共附赠了三个 。
后方还预留了水冷管道 ， 机箱在是散热设计方面可是做了一番功夫的 。

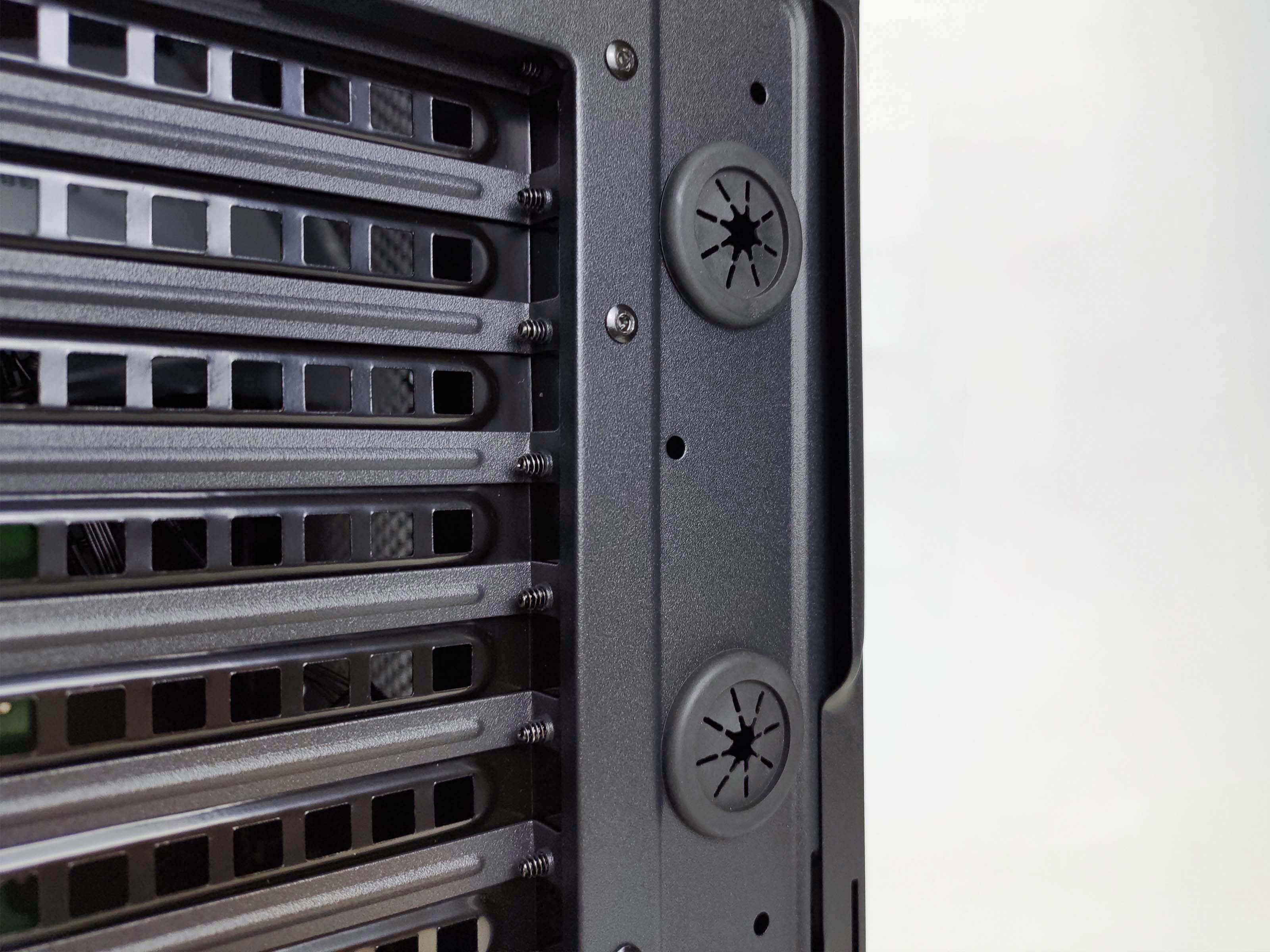

标准7扩展槽设计 ， 插多条PCI网卡和SATA扩展卡都不必担心 。 受制于机箱大小 ， 扩展卡（包括显卡）长度有所限制 ， 最长是241mm 。
下置式电源设计 ， 独立风道 ， 不影响机箱内部其他元件的散热 。
电源的进风口也有防尘网设计 ， 不必担心吸尘问题 。 高高的脚撑 ， 使得机箱有足够离地距离 ， 保证电源的进风正常 。

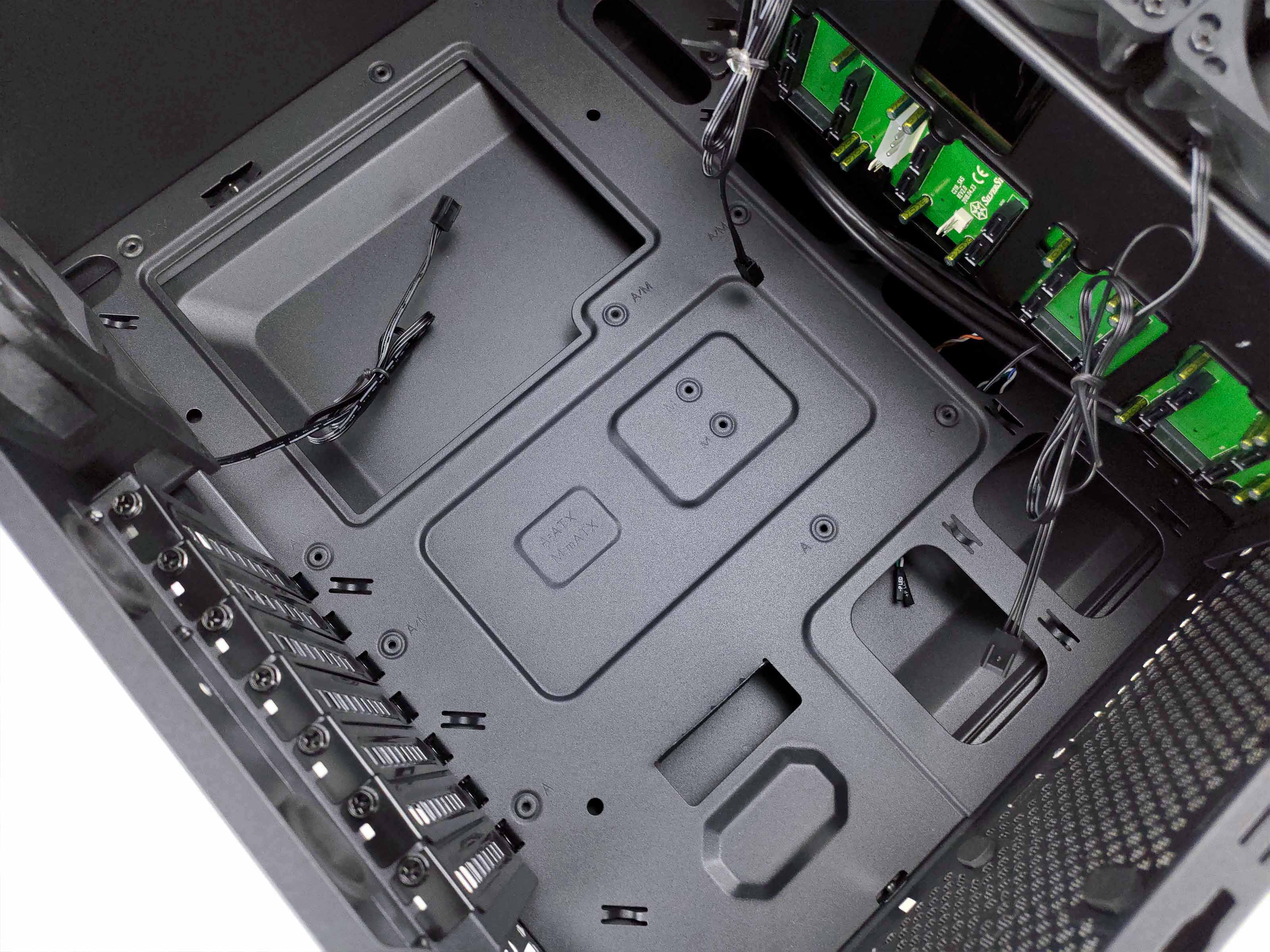

拆掉右侧板 ， 能看到其背线空间 。 预留的空间非常多 ， 有大口径过线孔 ， 还能挂些固态硬盘在机箱背板上 。

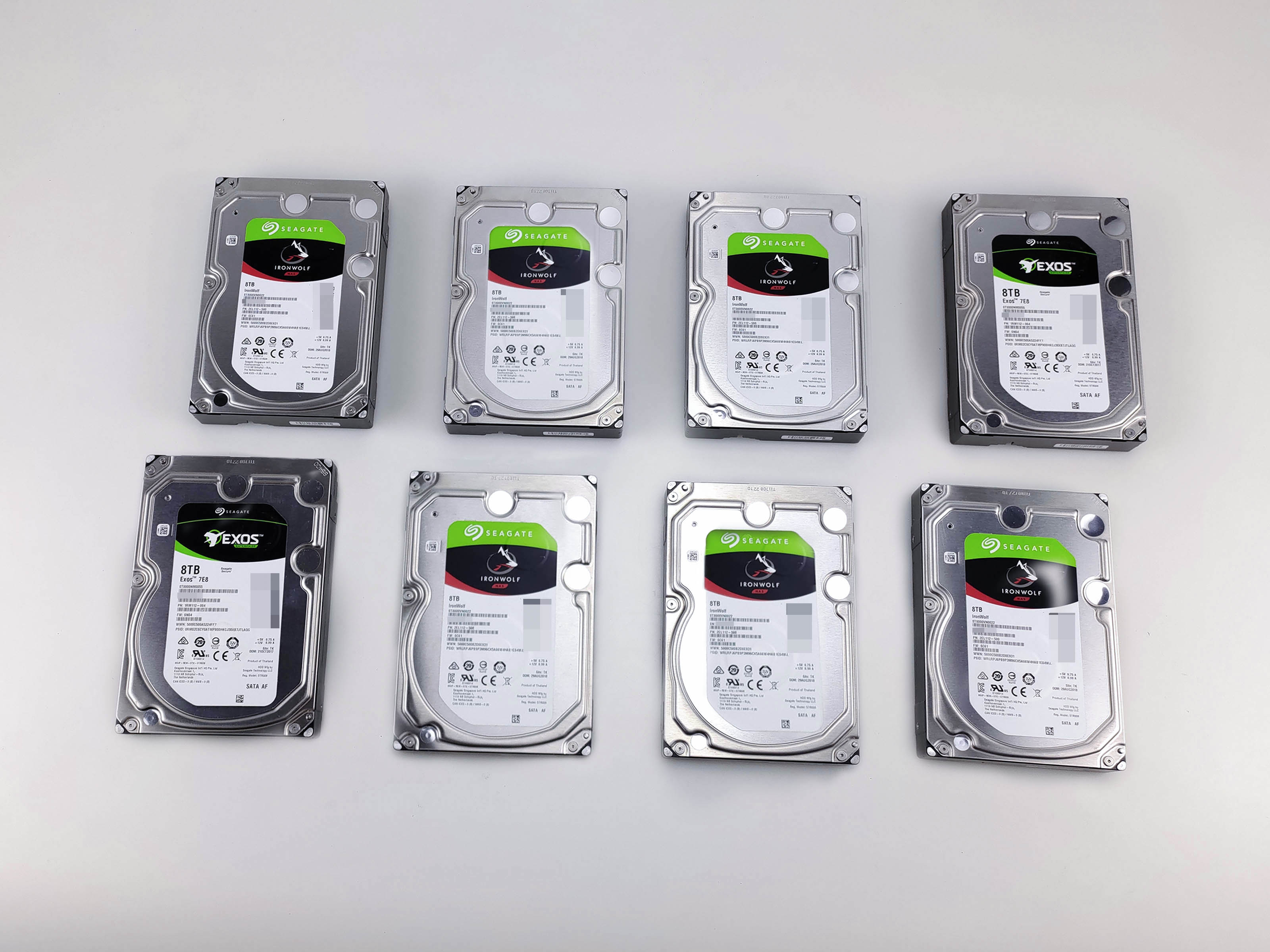

主机安装家境贫寒 ， 只有这堆咸鱼上捡的希捷狼盘盒和企业盘 。 入手时间不一 ， 所以在外观上有些许的差别 。
将硬盘都安装到机箱上 ， 热插拔设计安装还算是方便 。

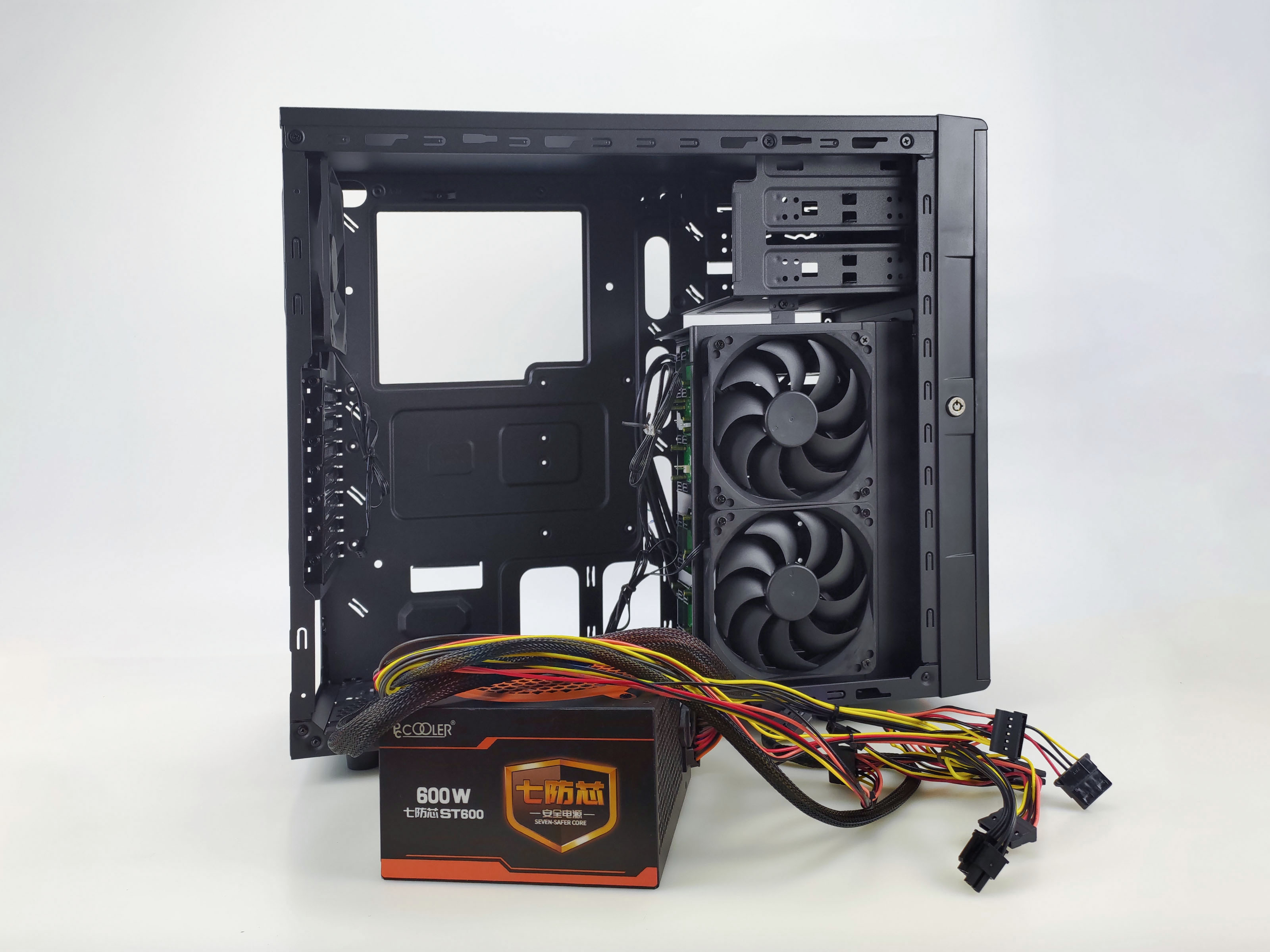

电源选的是超频三的七防芯电源 ， 作为NAS肯定塞到角落里面 。 防虫 ， 防潮 ， 防尘 ， 防震 ， 防静电 ， 阻燃这个概念对于NAS是最合适不过了 。 看过站上一些大佬的拆解 ， 里面有不少地方灌注了硅胶 ， 防护是真的有效的 。
非模组式设计 ， 主动式PFC ， 80PLUS白牌认证 ， 看参数输出还是很有保证的 。 目前大容量叠瓦盘一般功耗在6-15W范围内 ， 10个最高也不过是150W 。 选了超频三这款600W肯定够用 。 大电源还有好处是不用超负荷运作 ， 转换效率高 ， 省电 。

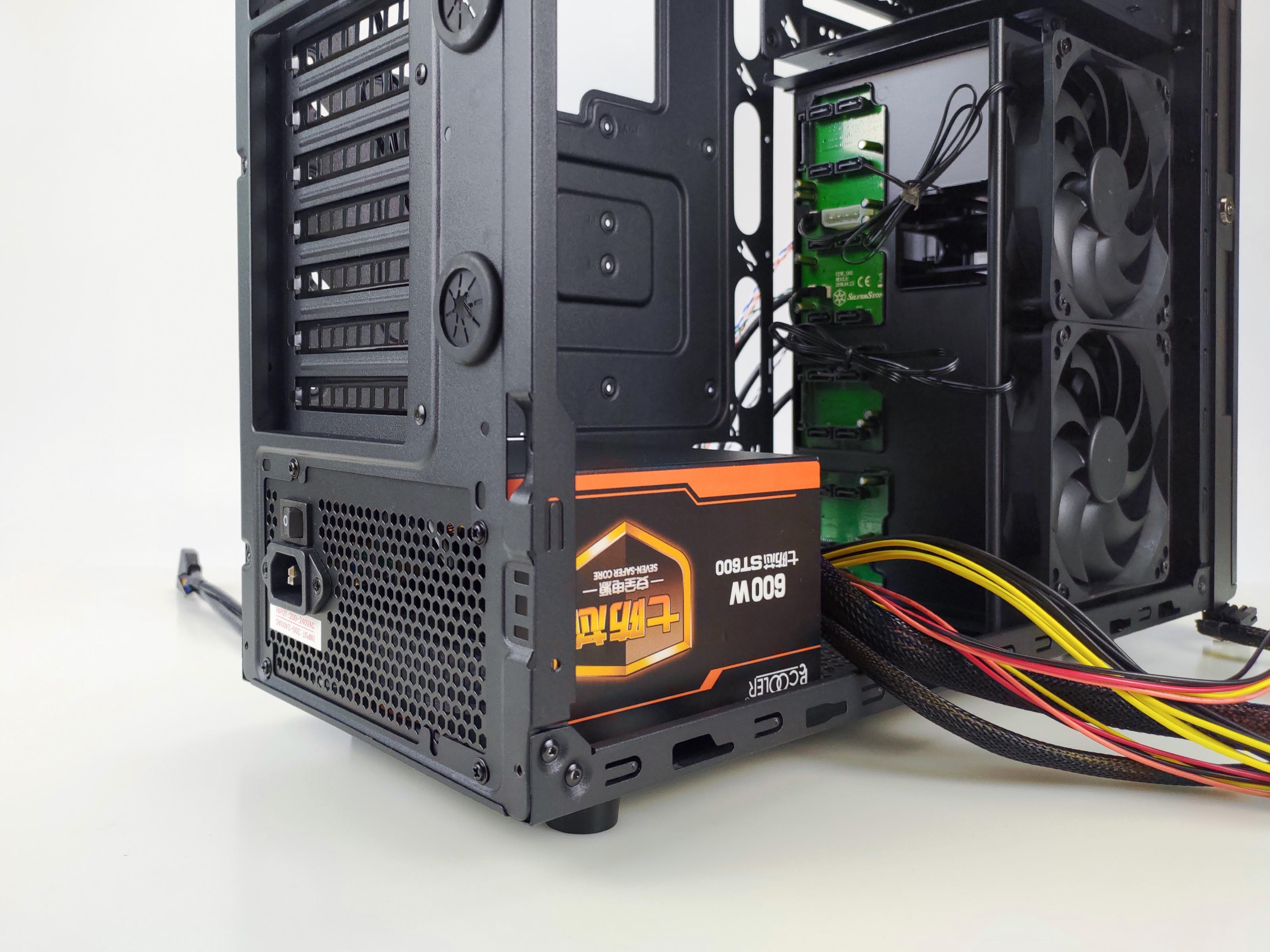

电源是倒置设计的 ， 标签都被反了过来 。
主板选用的是技嘉Z170X-GAMING 7 ， 本打算是魔改BIOS上九代处理器的 。 后面失败了 ， 魔改的处理器对于PCI通道识别有问题 ， 显卡无法正常工作 。 处理器卖掉后 ， 板子出不掉就闲置了 。
搭配的是i3-6100T ， 使用z170还能控制其核心数量以及睿频频率 ， 可以低功耗运作 。
板子自带8个SATA 3.0接口 ， 3个SATA-E接口和2个M.2 SSD插槽 ， 刚好满足银欣CS380机箱的需求 。 还是双网口设计 ， NAS主机的绝配 。

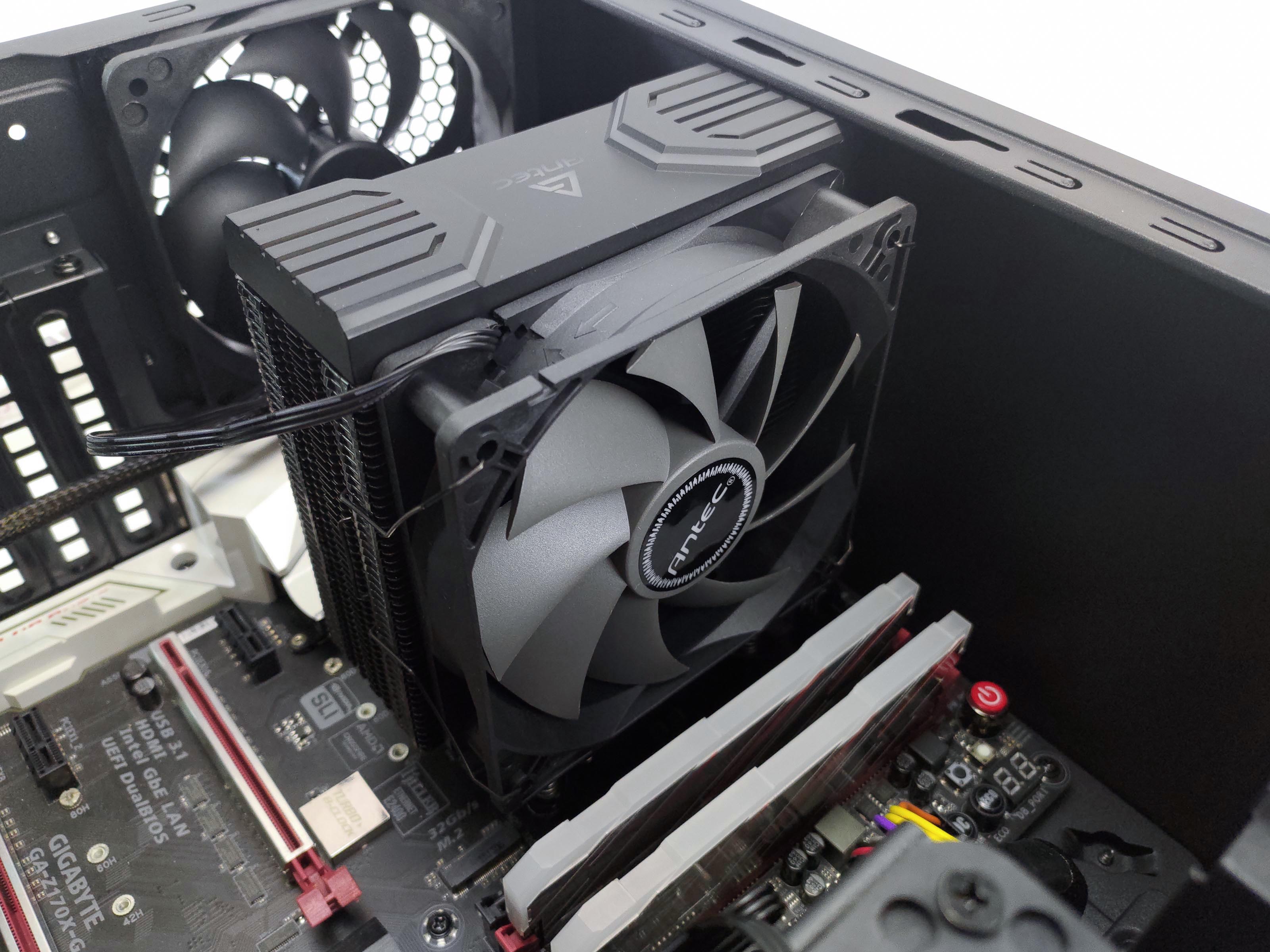

i3还是带T处理器 ， 所以散热就比较随便了 。 我使用的是安钛克的苍岚A400 ， 看别人评测可以用闲置双塔散热器被动散热的 。 内存则是之前为支持国产 ， 购买的长鑫颗粒光威弈系列内存条 ， 外加了个散热马甲 。
硬盘背板的关系 ， 线走得比较混乱 。 反正不是侧透机箱 ， 没有关系了 。
至此NAS主机的安装就是完成了 。 经过多代改进 ， 银欣CS380从做工和细节上都有所改进 。 背板性能强 ， 支持sata和sas ， 单盘最高20Tb 。 独特的风道设计 ， 有利于硬盘的散热 。 总体而言 ， 对于银欣CS380机箱是非常满意的 ， 作为NAS机箱真心合适 。

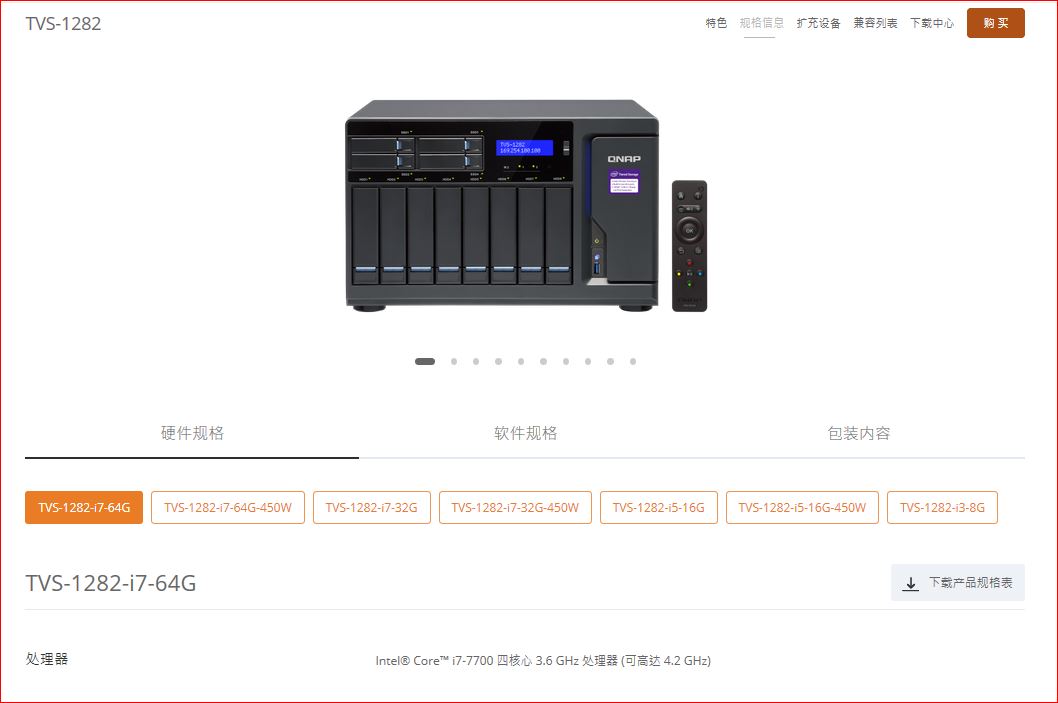

QTS安装黑威联的资料目前在网络上能找到的非常少 ， 中文资源里只有老骥伏枥大大的在推进 ， 外文也只有少量分析QTS结构的文章 。 第一步是找到适合自己的机型进行MOD ， 否则容易出现奇奇怪怪的小问题很难解决 。 我选择的是TVS-1282 ， X86架构 ， 处理器也很接近 。
下载老骥伏枥制作的威联通逆向工程启动盘 ， 并写入到优盘中 。 这个优盘将会作为启动盘一直插着使用 ， 大小512MB以上即可 。 启动盘其实是可以设置为硬盘的 ， 但是我没有那么小的硬盘 ， 倒是有一堆8G的小优盘 。

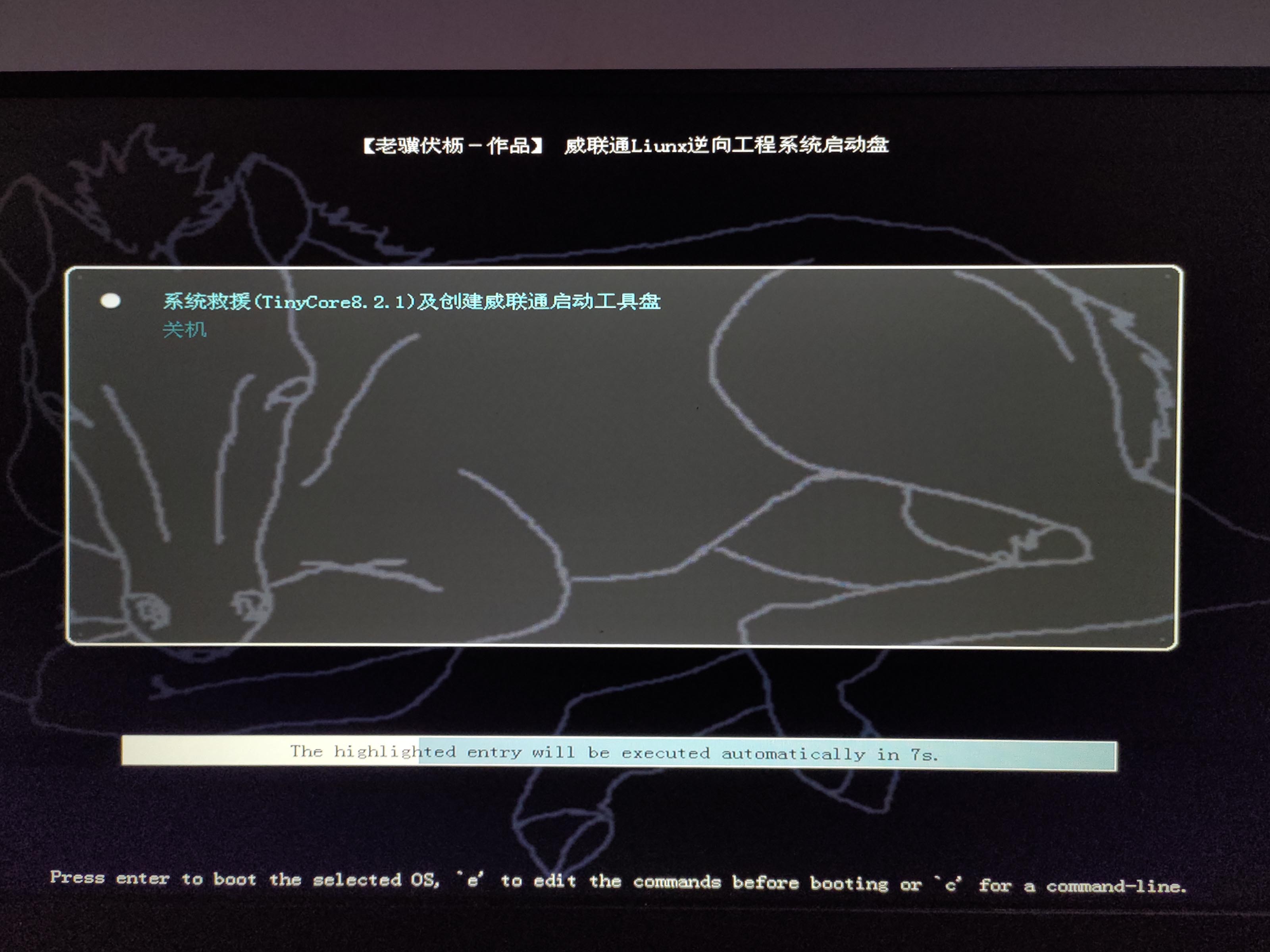

银欣CS380主机外接显示器 ， 在BIOS中开启CSM支持 ， 接着从优盘启动即可进入逆向工程启动盘 ， 选择第一项系统救援 。
运行“./start_sshd”开启SSH服务 ， 输入“echo tc:123456 | sudo chpasswd -m”修改SSH的密码 。
使用WinSCP连接上银欣CS380 nas主机 ， 直接对文件进行管理 。
第一个要修改的是create_qnap_boot文件 。 修改有三处 ， 分别是MODEL_TYPE、PATCHED_FIRMWARE和DOWNLOAD_URL ， 这三个值都是去官网固件下载页面及下载的固件分析所得 。 对应的是机型 ， 固件名字以及固件下载地址 。
旧的教程会要求打补丁 ， 其实不需要了 。 今年初网友shalisi分享了自动版create_qnap_boot文件 ， 能自动制作补丁并打上 。 我对其中部分语句进行了修改 ， 使其符合我优盘作为启动盘的情况 。

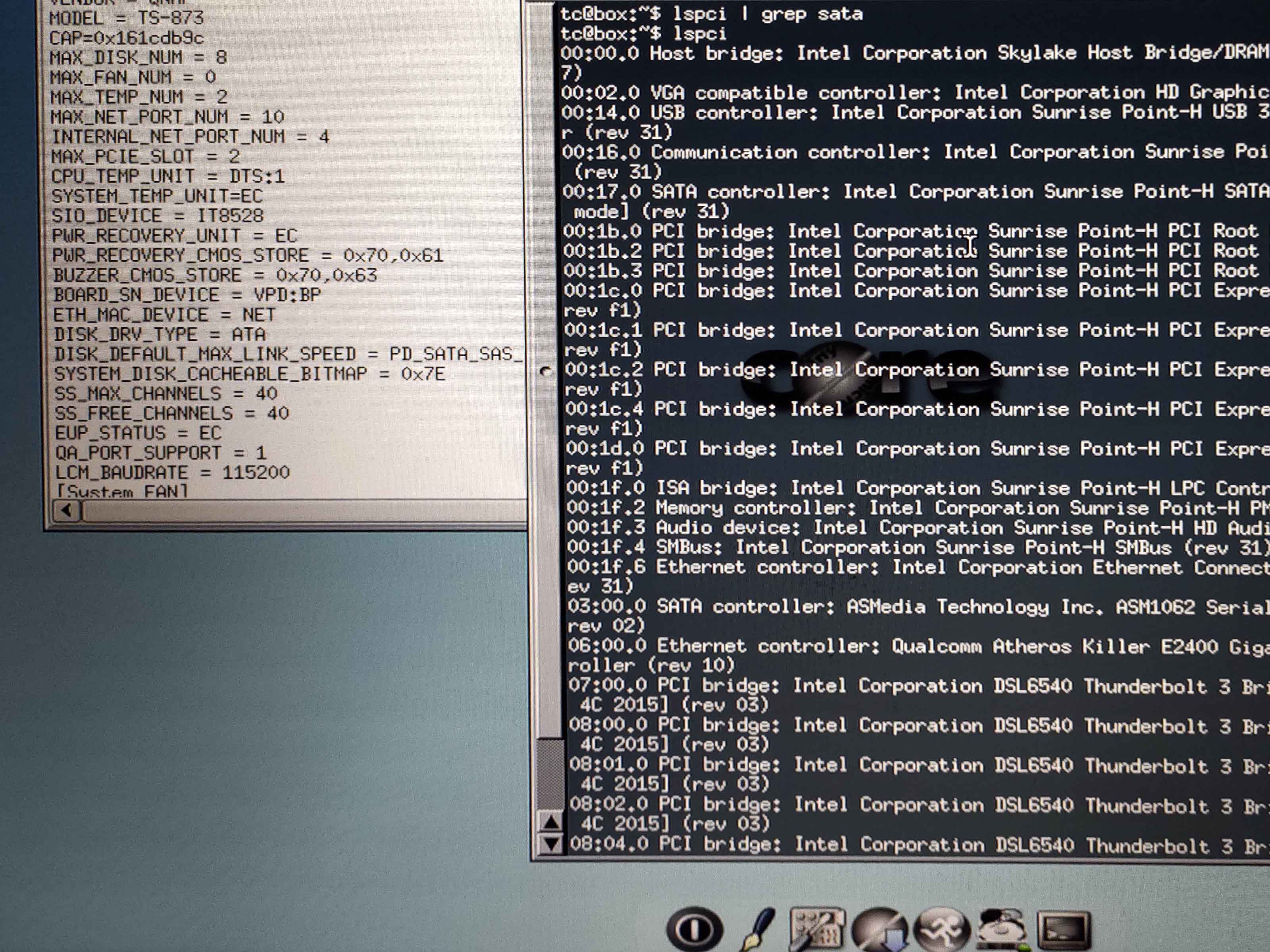

其次是需要定制MODEL_TYPE的文件 ， 包括设定好硬盘数 ， 硬盘类型 ， 网卡数 ， PCI扩展槽数量 ， 配对好PCI总线地址 。 一般一个固件会包含多个型号 ， 我固选的是QX760_QX770_13_13.conf文件 。 配对总线地址是一个耐心活 ， 需要使用“lspci”命令查看全部地PCI设备所对应的地址（十六进制） ， 分析并转换为十进制填入conf文件之中 。
修改完成后 ， 运行“sudo ./create_qnap_boot”命令就会自动下载并创建QNAP的启动盘 。

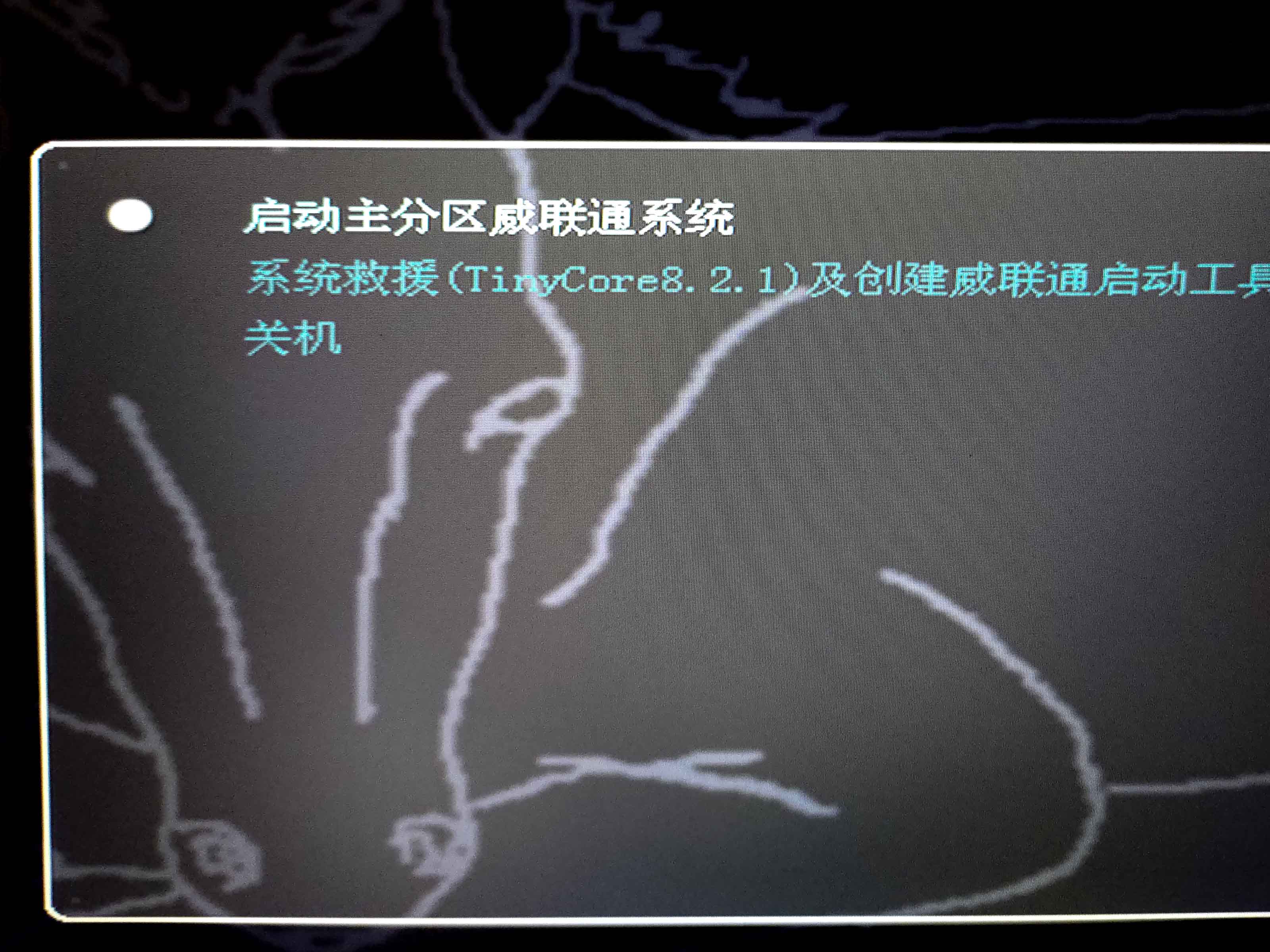

重启 ， 能看到多了一项“启动主分区威联通系统”的选项 。
一轮跑码后显示器就会出现如图所示的欢迎画面 ， 默认用户名是admin ， 密码也是admin 。 初次制作的盘可以启动 ， 但是其功能会有较多的BUG ， 还得进行调试 ， 这个界面是可以运行大部分linux指令的 。 例如使用“ifconfig”指令查看运行中的网卡 ， 使用”ifconfig eth0 up“启动网卡 。

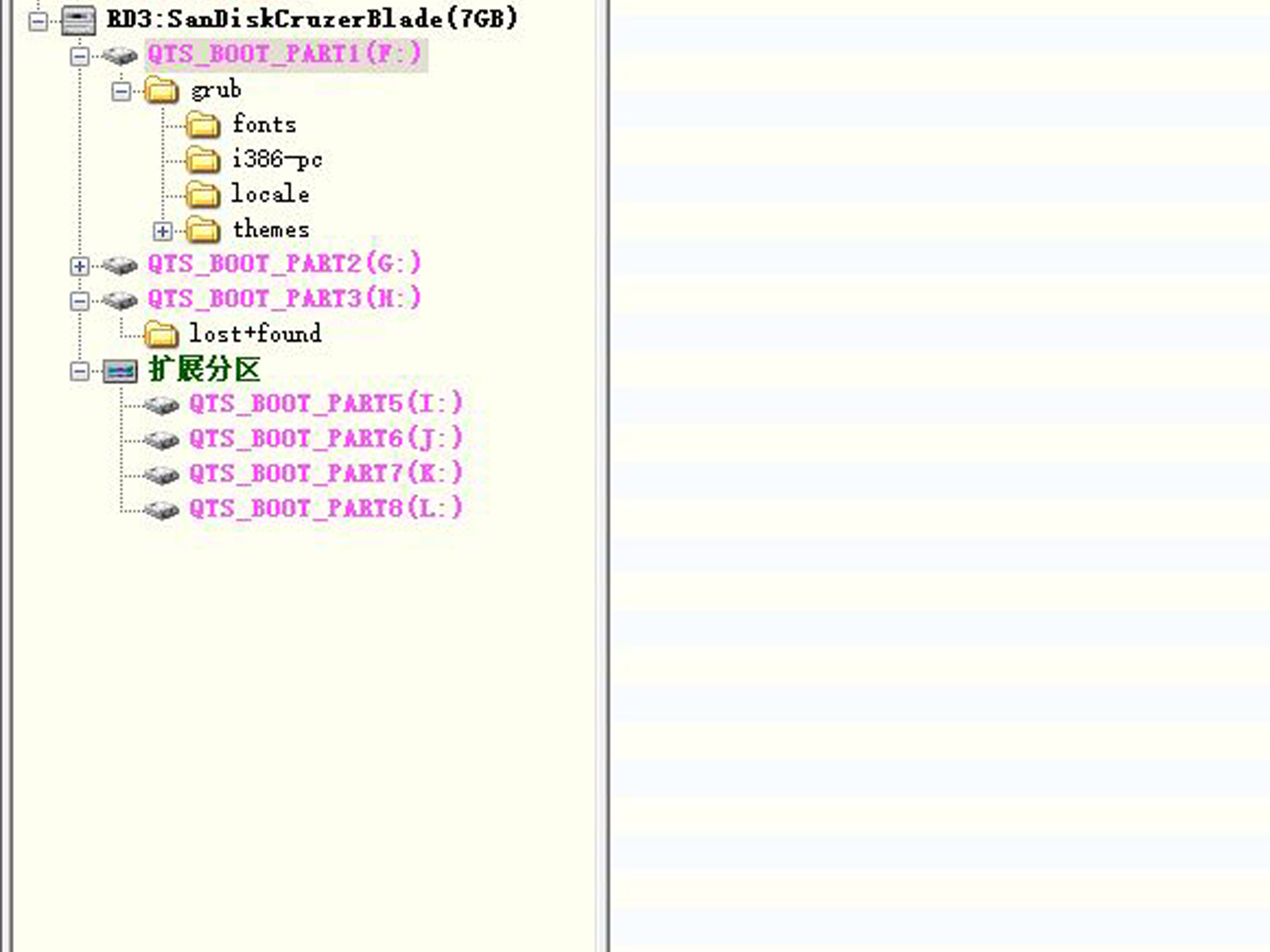

权限问题 ， 还可以使用DiskGenius读取启动盘进行修改 ， 优盘的的PART2分区就是QTS启动盘的所在位置 。
调试完成后就能在电脑使用浏览器连接NAS ， 进行QTS系统的安装 。 目前还不完美 ， 第二网卡没法获取IP 。 原生的QTS是没有killer网卡的 ， 尝试自己编译了一个驱动ko文件加入了内核 ， 不知道什么原因工作不正常 。 其次是PCI扩展槽问题 ， QTS定制硬件的原因 ， 好像有白名单的存在 。 明明bus地址都对上 ， PCI设备就是不能正常工作 。 避免篇幅过长 ， 关于黑威联通方面看看有没有多少人感兴趣 ， 多就单独再开一篇详细说说 。
后记【酷睿处理器|64TB超豪华别墅，银欣CS380黑威联通主机达成】需要这么高性能的主机 ， 主要是自己搭建3D模型库服务器需要 。 目前银欣CS380机箱内部空间很宽裕 ， 后期可能还会加入3d打印机的相关硬件进行改造 。 总体而言 ， 银欣CS380总体是很符合我需求的 。 多盘位设计 ， 有专门的硬盘背板 ， 支持最高单盘20Tb 。 有专门针对硬盘笼子的散热风扇 ， 避免机械硬盘高温出现问题 。 厚重 ， 硬盘笼子有多个减震细节 。 现在大部分机箱都倾向于展示硬件 ， 噪音和减震等因素都在忽略 ， 银欣CS380是为数不多的 ， 在这方面做到还算完美的产品 。 为了硬盘着想 ， 银欣CS380还是很值得入手的 。
