机械|拆解佳能EOS R5，“一探究竟”内部构造和散热设计
【机械|拆解佳能EOS R5，“一探究竟”内部构造和散热设计】
文章图片
文章图片
文章图片
自佳能发布EOS R5无反相机以来 ， 其内部出现过热问题一直都是摄影师们的焦点 。
那么佳能EOS R5相机内部是什么样的呢？此款相机又有哪些散热设计呢？
近日 ， Lensrentals(摄影器材租赁公司)的拆解工作者Roger Cicala和Aaron Closz将对佳能EOS R5相机“一探究竟” 。
在散热设计方面 ， 当拆解佳能EOS R5相机时 ， Roger Cicala和Aaron Closz在其内部发现了多个散热器和散热垫 。
Roger Cicala推测 ， 有可能此款相机的设计允许热量通过相机的顶部面板 。 因为顶部面板与主体连接处的密封程度与机身底板和侧板之间连接处的密封程度不同 。

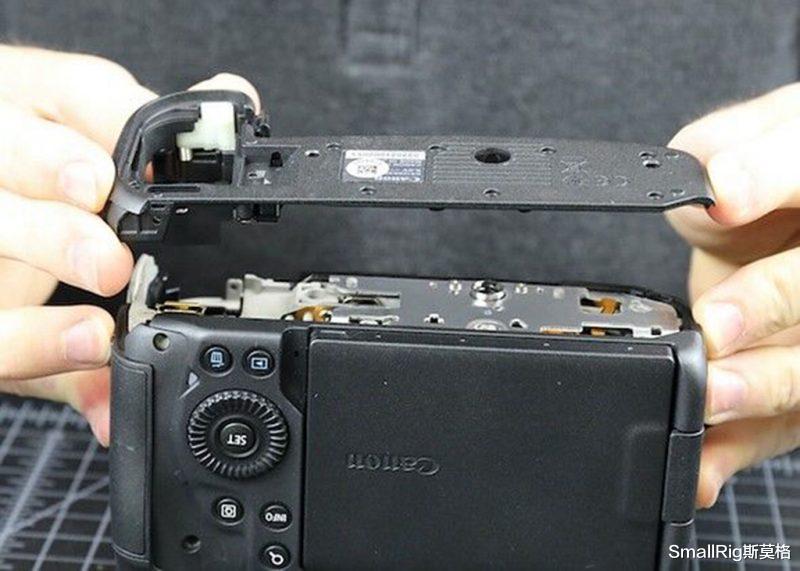

在拆除了此款相机的手柄、电池门、底板和侧板后 ， Roger Cicala和Aaron Closz发现整部相机的密封程度令人印象深刻 。 电池门的边缘有防风雨垫圈 ， 电池门底部隔间也是软垫圈材质设计 。
佳能在其相机底板的整个接合边缘放置了一个“软橡胶垫圈” ， 同时这也提供了一个“更大的密封面积” 。 而这里发现的密封垫圈同时也存在于其机身其它部位密封处 ， 如相机的侧面 。
关于佳能EOS R5相机的密封性 ， Roger Cicala表示：“当我们把这些部件拆除时 ， 你会感受到它们脱离时产生的吸力 ， 这不是我们在拆解其它相机中所看到的现象 ， 也足以证明其密封性比我们以往所看到的都要更进一步 。 ”
虽然佳能EOS R5相机上的I/O端口周围有垫圈设计 ， 但Roger Cicala注意到HDMI和数字输出端口是PCB(印制电路板)板的一部分 。 这意味着用户应小心注意不要损坏到这些端口 ， 因为这将会导致其昂贵的维修费用 。
在相机的后背 ， 佳能EOS R5相机液晶显示屏的一侧有一个全新flex设计 ， 你甚至可以在下图中看到一个由佳能制造的标记 。

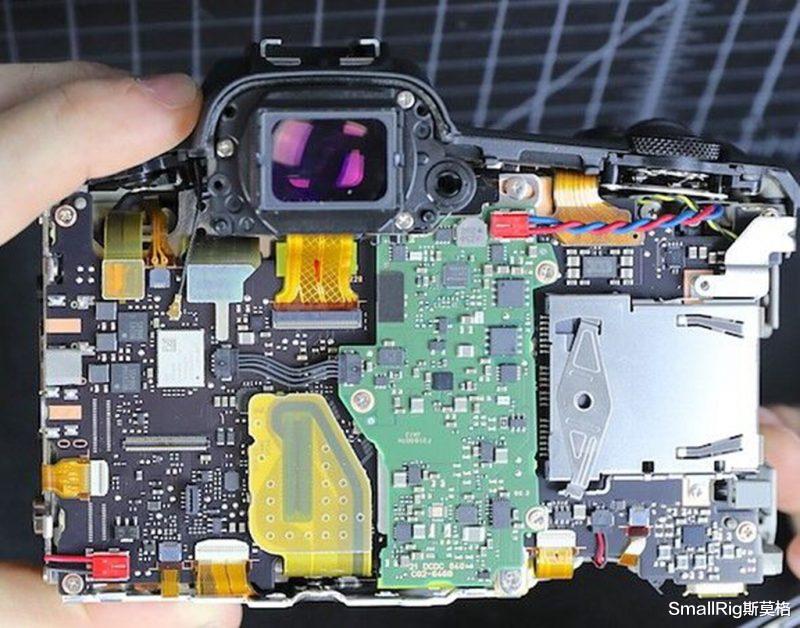

在电路板的背面 ， 佳能EOS R5和EOS R相机有着显著的区别 。 佳能EOS R相机的电路“非常密集” 。 在下图中 ， 绿色的子电路板似乎与直流电力转换有关 。 在左边的黑色电路板上 ， “巨大的”白色芯片是Wifi芯片 。
位于绿色子板下方的是一个铝制散热器 。 Roger Cicala指出 ， “铝制散热器通常很薄 ， 但其却不同寻常 ， 厚度为0.98mm 。 ”

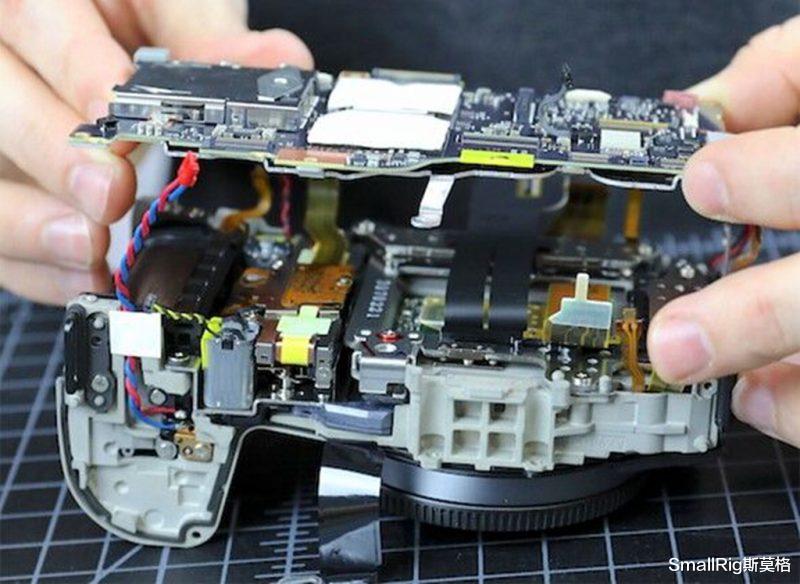

当拆除PCB板时 ， Roger Cicala和Aaron Closz在其底部发现了一个铝制散热器 ， 传感器上也有一层绝缘胶带 。 而CPU底部也有一个散热垫 ， Roger Cicala推测这意味着佳能将CPU周围的四个SDRAM芯片的热量引导至一个散热片上 ， 并将CPU自身的热量引导到另一个区域 。

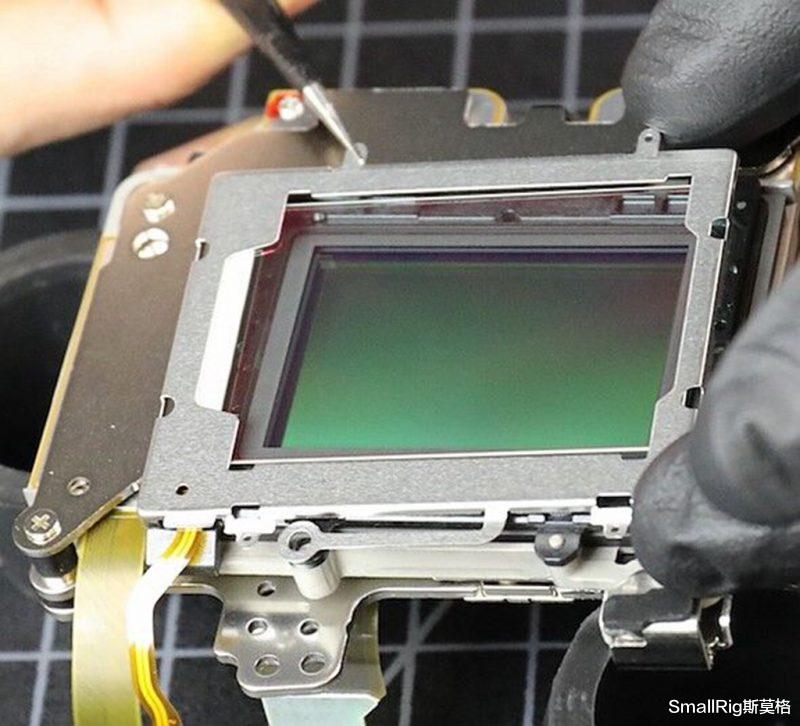

在拆除电路后 ， Lensrentals团队得以检查图像稳定系统和图像传感器的布置 。 传感器组件由三个螺丝固定 。 为了确保图像传感器与镜头支架保持平行 ， 佳能使用垫片来进行微小的调整 。 Roger Cicala表示：“随着相机使用时间的增加 ， 机身防抖系统的震动可能会使其松动 。 ”
一旦电路和图像传感器、机身防抖系统从佳能EOS R5相机机身中拆除 ， 除了快门组件 ， 留下的其它部件也都寥寥无几 。 因此 ， Lensrentals团队表示将不会拆解快门组件 ， 因为其重组将非常耗费时间 。
对于此次整个拆解过程 ， Roger Cicala表示：“佳能EOS R5相机内部有很多部件 ， 已完全将其填满 。 机身防抖装置设计精良紧凑 。 同时密封性也完美无瑕 。 ”
转自：咔够网
