|PLC，变频器和触摸屏组态应用

2026-01-26

文章图片

文章图片

文章图片

文章图片

文章图片

控制要求如下

电动机调速控制系统由PLC、模拟量扩展模块、触摸屏和变频器构成要求控制功能强操作方便
2.可以在屏幕上通过修改和设定电动机的转速来实现电动机调速控制。

3.既可以通过触摸屏操作画面上的“启动”、“停止”按钮对电动机进行控制也可以由启动停止按钮进行控制。外接硬件“紧急停止”按钮用于生产现场出现紧急情况或触摸屏无法显示时停机。
4.出现故障时自动停车并显示故障画面。

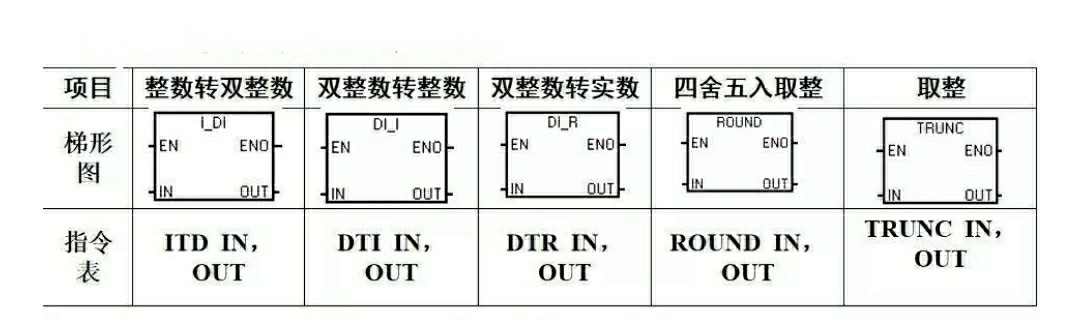

转换指令

ITD将整数值N转换成双整数值存入OUT

2.DTI将一个双整数值IN转换成一个整数值存入OUT
3.DTR将一个32位有符号整数值N转换成一个32位实数存入OUT
4. ROUND将实数值IN转换成双整数值存入OUT 。如果小数部分大于等于0.5则数字向上取整。
5. TRUNC将一个实数值N转换成一个双整数存入OUT 。只有实数的整数部分被转换小数部分舍去。

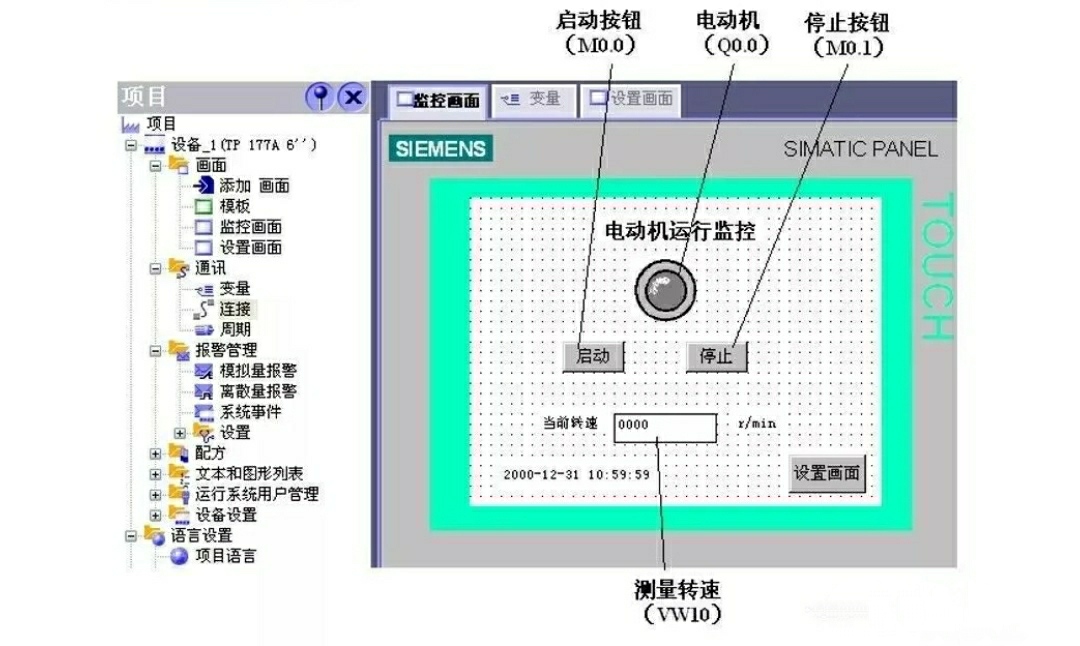

PLC与触摸屏的通信

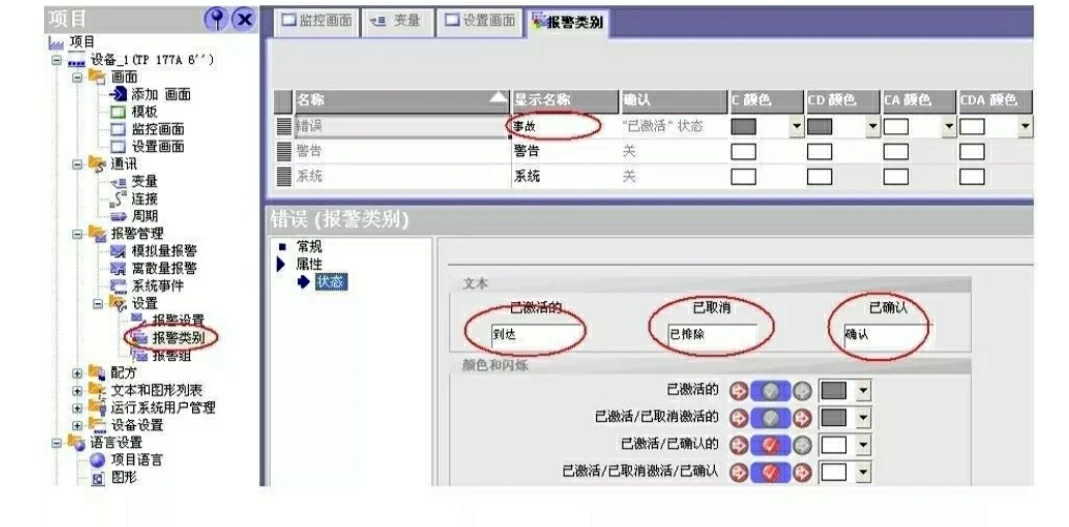

报警类别设置

离散量报警的组态

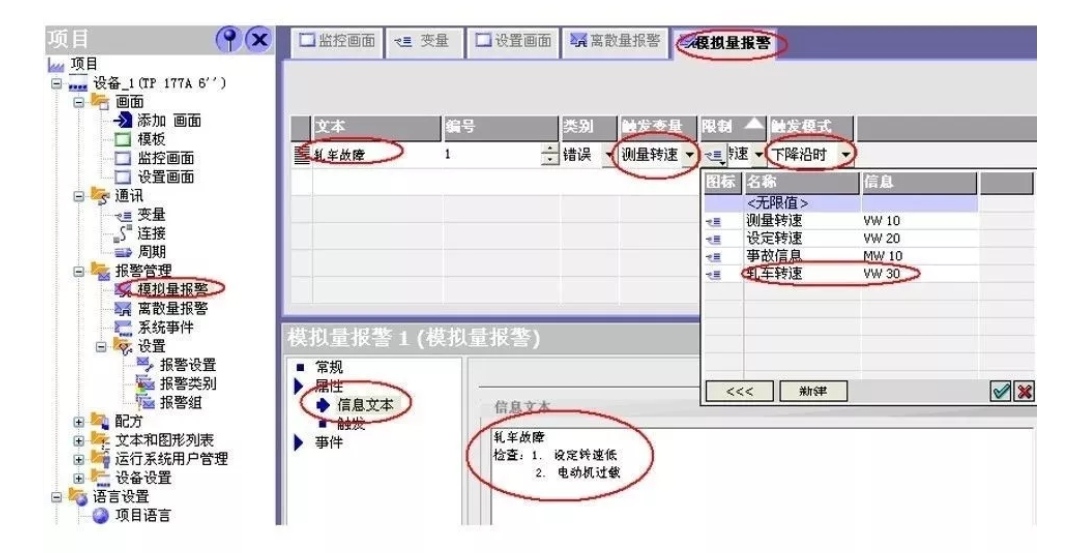

模拟量报警的组态

报警窗口和指示器组态

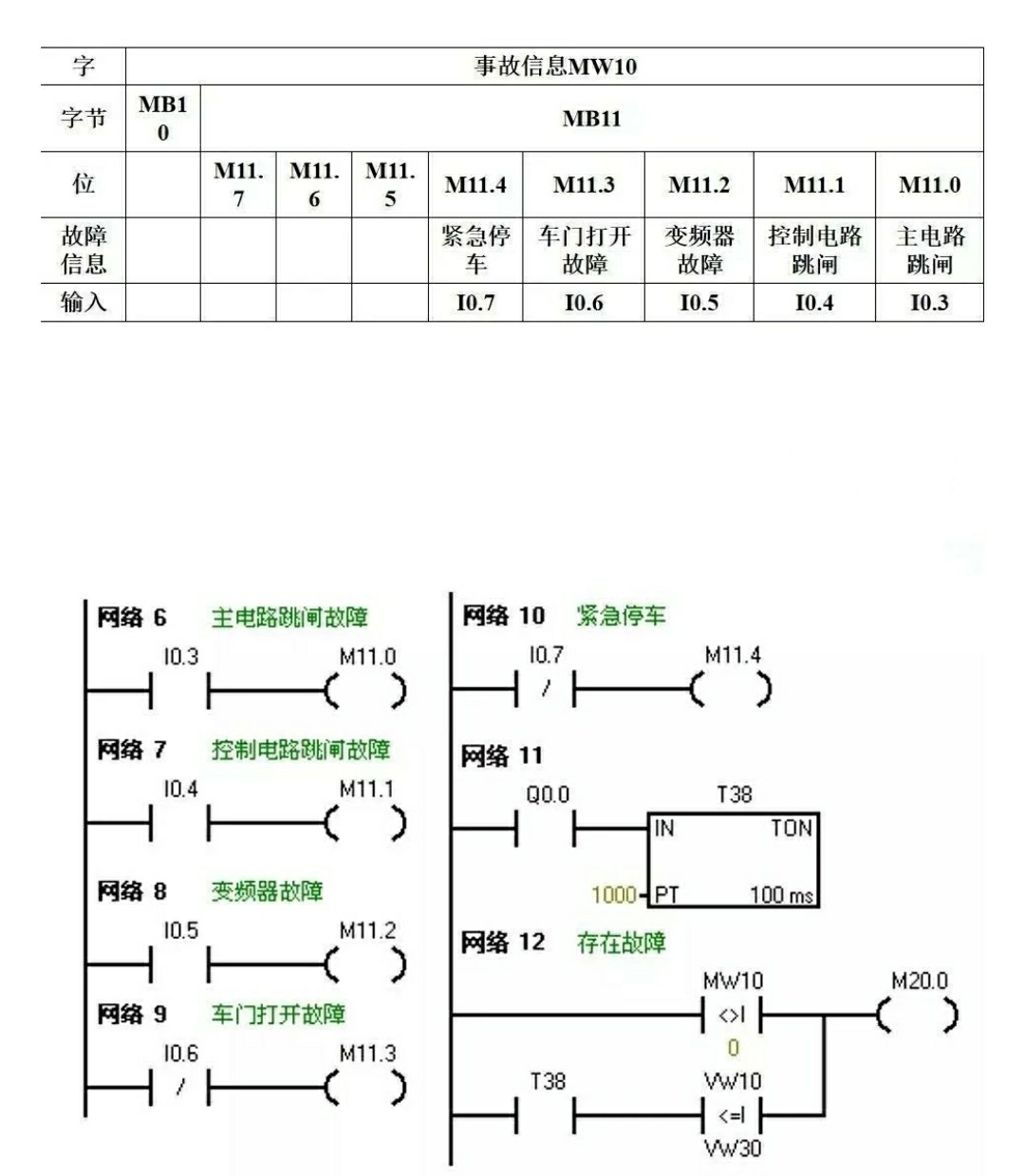

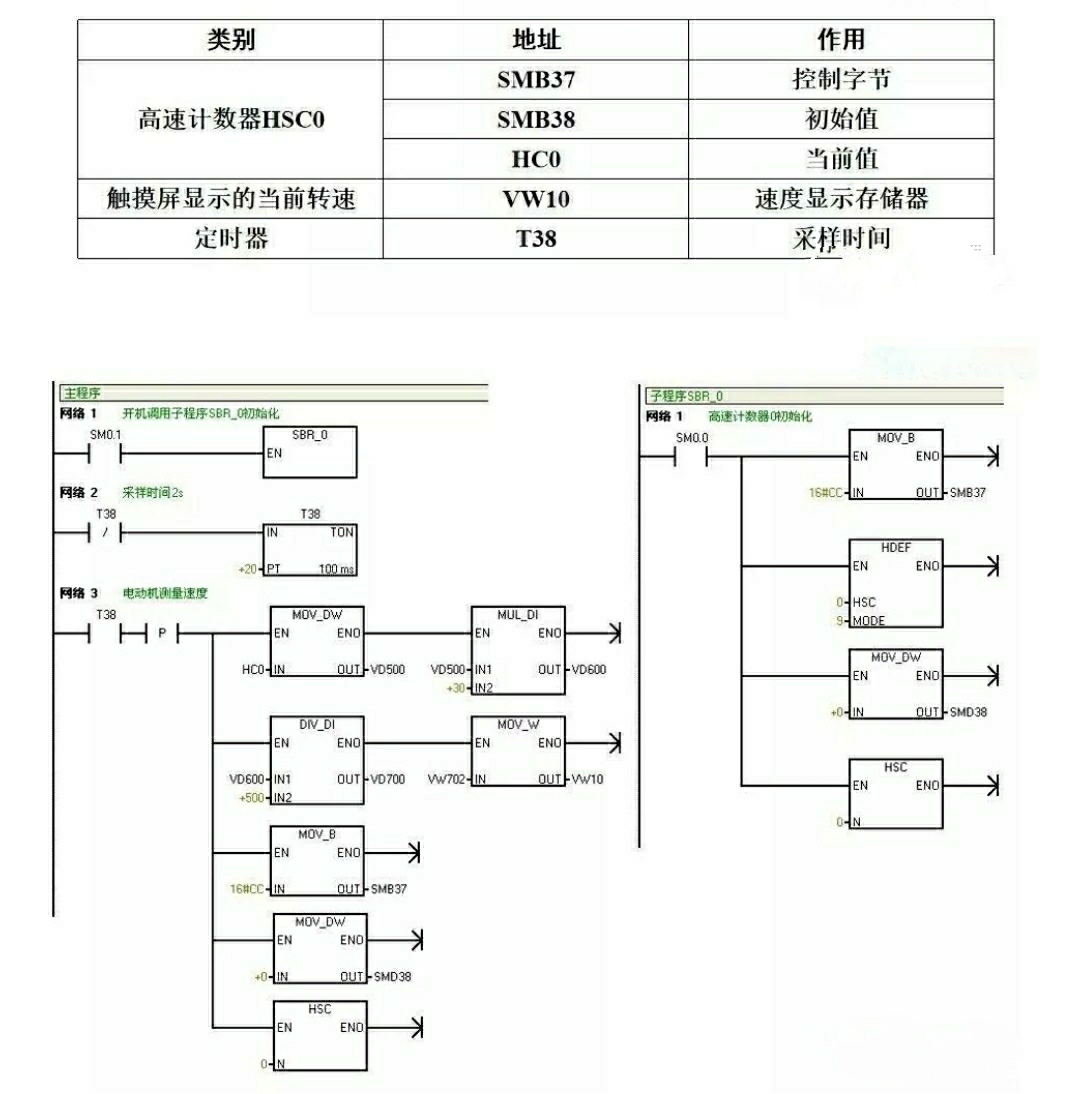

PLC程序的编写
